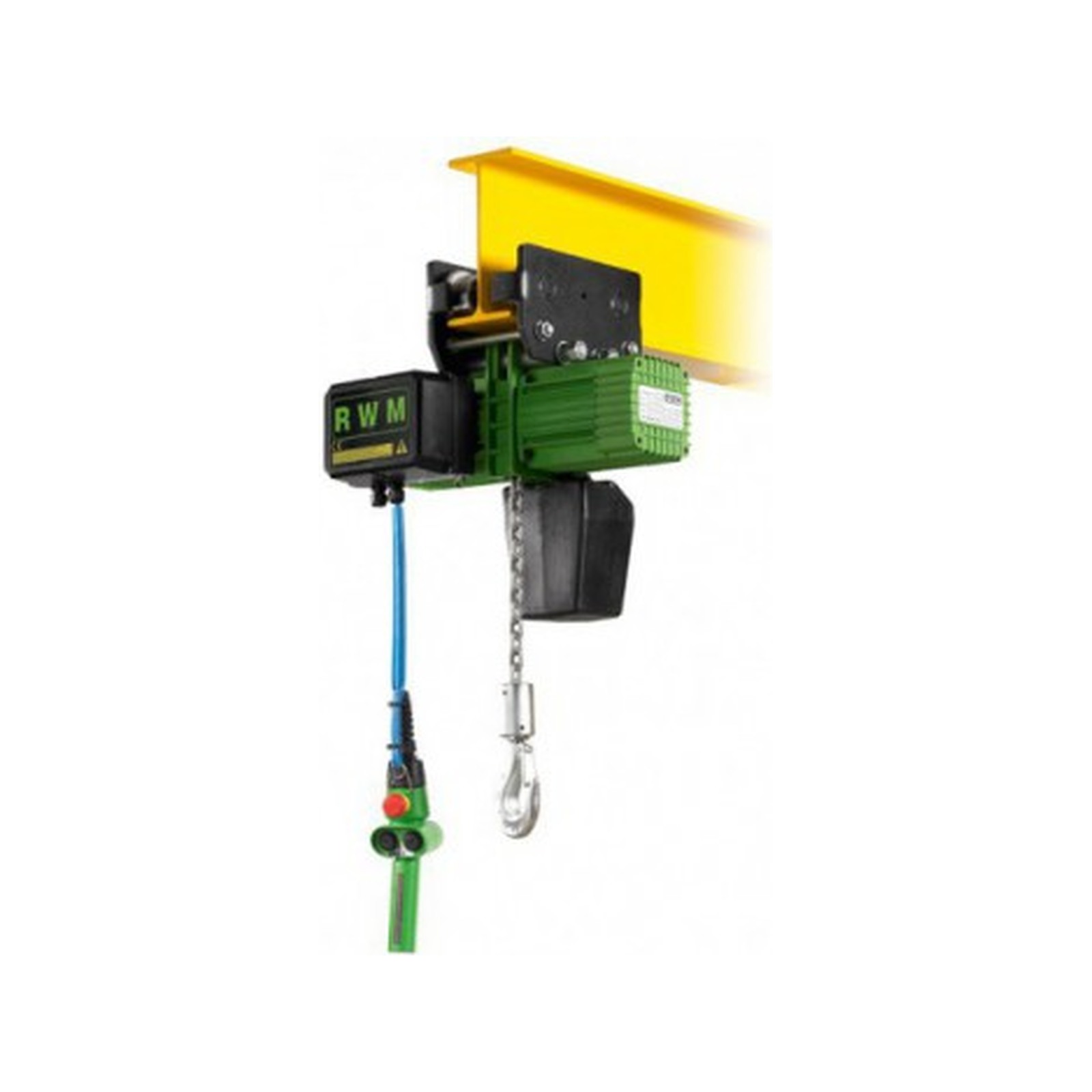

Palan électrique chariot électrique 3200 kg vitesse 4 m/min LEVAC 6053G4CE1
Référence : L0236053G4CE1
Découvrez Palan électrique chariot électrique 3200 kg vitesse 4 m/min LEVAC 6053G4CE1 disponible à l'achat
- Capacité maximale de levage 3000 kg
- Vitesse de levage précise à 4 m/min
- Corps en aluminium léger et robuste
- Protection IP 55 pour usage industriel
- Commande sécurisée en TBT 24 V avec arrêt d’urgence
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Palan électrique à chaîne triphasé 230/400 V avec suspente par chariot électrique.
Le palan dispose d’une levée standard de 3 mètres et d’un corps en aluminium garantissant légèreté et robustesse.
Il bénéficie d’une protection IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une durabilité accrue.
Un guide chaîne entaillé dans le corps central, construit en une seule pièce, assure un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Le palan est équipé d’un limiteur de charge qui fait office de fin de course haut et bas.
Il intègre également un fin de course de direction adapté aux palans à chariot électrique.
L’alimentation électrique est en 230/400 volts triphasé 50 Hz avec une commande TBT 24 V incluant un arrêt d’urgence pour la sécurité.
Le palan est classé FEM 2M.
Le moteur électrique fonctionne en intermittence avec un taux d’utilisation de 40 % pour les palans à une vitesse et de 30+10 % pour les palans à deux vitesses.
Caractéristiques techniques spécifiques à la référence 6053G4CE1 :
- Diamètre de chaîne de 11 mm.
- Capacité maximale d’utilisation (CMU) de 3000 kg.
Selon la fiche technique (page 1/2), ce palan est disponible en plusieurs types de suspentes, notamment par crochet, chariot libre, chariot à chaîne ou chariot électrique.
Le modèle présenté est de type CE, suspendu par chariot électrique.
La vitesse de levage est de 4 m/min pour une CMU de 3000 kg.
Le chariot électrique associé présente une vitesse de direction de 7 m/min pour une vitesse unique ou 7 et 14 m/min pour deux vitesses.
La puissance moteur varie de 0,1 à 0,5 kW selon la charge.
La commande est assurée par une télécommande TBT 24 V avec arrêt d’urgence.
Le palan répond à la directive européenne 2006/42/CE relative aux équipements de levage et bénéficie d’une garantie constructeur de 3 ans.
Ce palan est adapté pour des opérations de levage industriel nécessitant précision, sécurité et robustesse, avec une conception optimisée pour un usage professionnel intensif.
Le corps du palan est en aluminium, garantissant légèreté et solidité. La levée standard est de 3 mètres. La chaîne de charge, d’un diamètre de 11 mm, est en acier allié avec un traitement anti-corrosion pour une durabilité accrue. Un guide chaîne entaillé dans le corps central en une seule pièce assure un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Le palan est protégé par un indice IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
Le palan intègre un limiteur de charge qui sert également de fin de course haut et bas, ainsi qu’un fin de course de direction adapté aux palans à chariot électrique. L’alimentation est en 230/400 volts triphasé 50 Hz, avec une commande en très basse tension (TBT) 24 V incluant un arrêt d’urgence pour garantir la sécurité de l’utilisateur. Le moteur électrique fonctionne en intermittence avec un taux d’utilisation de 40 % pour les palans à une vitesse.
Le chariot électrique associé offre une vitesse de direction de 7 m/min en vitesse unique, ou 7 et 14 m/min en deux vitesses, avec une puissance moteur variant de 0,1 à 0,5 kW selon la charge. La commande est assurée par une télécommande TBT 24 V avec arrêt d’urgence.
Ce palan est conforme à la directive européenne 2006/42/CE relative aux équipements de levage et bénéficie d’une garantie constructeur de 3 ans. Sa conception est optimisée pour un usage professionnel intensif, alliant légèreté, robustesse, précision et sécurité.
- diamètre chaîne : 11 mm
- cmu : 3000 kg
- levée standard : 3 m
- corps du palan : aluminium
- protection : ip 55 (sauf moteur ventilé pour hauteurs > 10 m)
- chaîne de charge : acier allié avec traitement anti-corrosion
- guide chaîne entaillé dans le corps central pour glissement précis
- limiteur de charge faisant office de fin de course haut et bas
- fin de course de direction pour palan à chariot électrique
- alimentation électrique : 230/400 volts triphasé 50 hz
- commande tbt 24 v avec arrêt d’urgence
- classe fem : 2m
- fonctionnement moteur : intermittence 40 % pour vitesse unique, 30+10 % pour deux vitesses
- vitesse de levage : 4 m/min
- type suspente : chariot électrique
- vitesse de direction chariot électrique : 7 m/min (1 vitesse) ou 7 et 14 m/min (2 vitesses)
- puissance moteur chariot électrique : 0,1 à 0,5 kW selon charge
- commande télécommande tbt 24 v avec arrêt d’urgence
- directive européenne : 2006/42/ce
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de ce palan électrique ?
Ce palan électrique a une capacité maximale d’utilisation (CMU) de 3000 kg, ce qui correspond à la charge maximale qu’il peut soulever en toute sécurité.
Quelles sont les caractéristiques de la chaîne de levage utilisée sur ce palan ?
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une meilleure durabilité. Elle a un diamètre de 11 mm et bénéficie d’un guide entaillé dans le corps du palan pour assurer un glissement précis sur les alvéoles de la noix entraîneuse.
Quels sont les éléments de sécurité intégrés dans ce palan électrique ?
Le palan intègre un limiteur de charge qui fait office de fin de course haut et bas, ainsi qu’un fin de course de direction adapté au chariot électrique. La commande fonctionne en très basse tension (TBT) 24 V avec un arrêt d’urgence pour garantir la sécurité de l’utilisateur.
Quelles sont les spécificités du chariot électrique associé à ce palan ?
Le chariot électrique offre une vitesse de direction de 7 m/min en vitesse unique, ou 7 et 14 m/min en deux vitesses. Sa puissance moteur varie de 0,1 à 0,5 kW selon la charge, et il est commandé par une télécommande TBT 24 V avec arrêt d’urgence.
Ce palan est-il adapté à un usage industriel intensif ?
Oui, il est conçu pour un usage professionnel intensif avec un corps en aluminium léger et robuste, une protection IP 55 (sauf pour certains moteurs ventilés), et une classification FEM 2M qui atteste de sa capacité à fonctionner en intermittence adaptée aux usages industriels.
