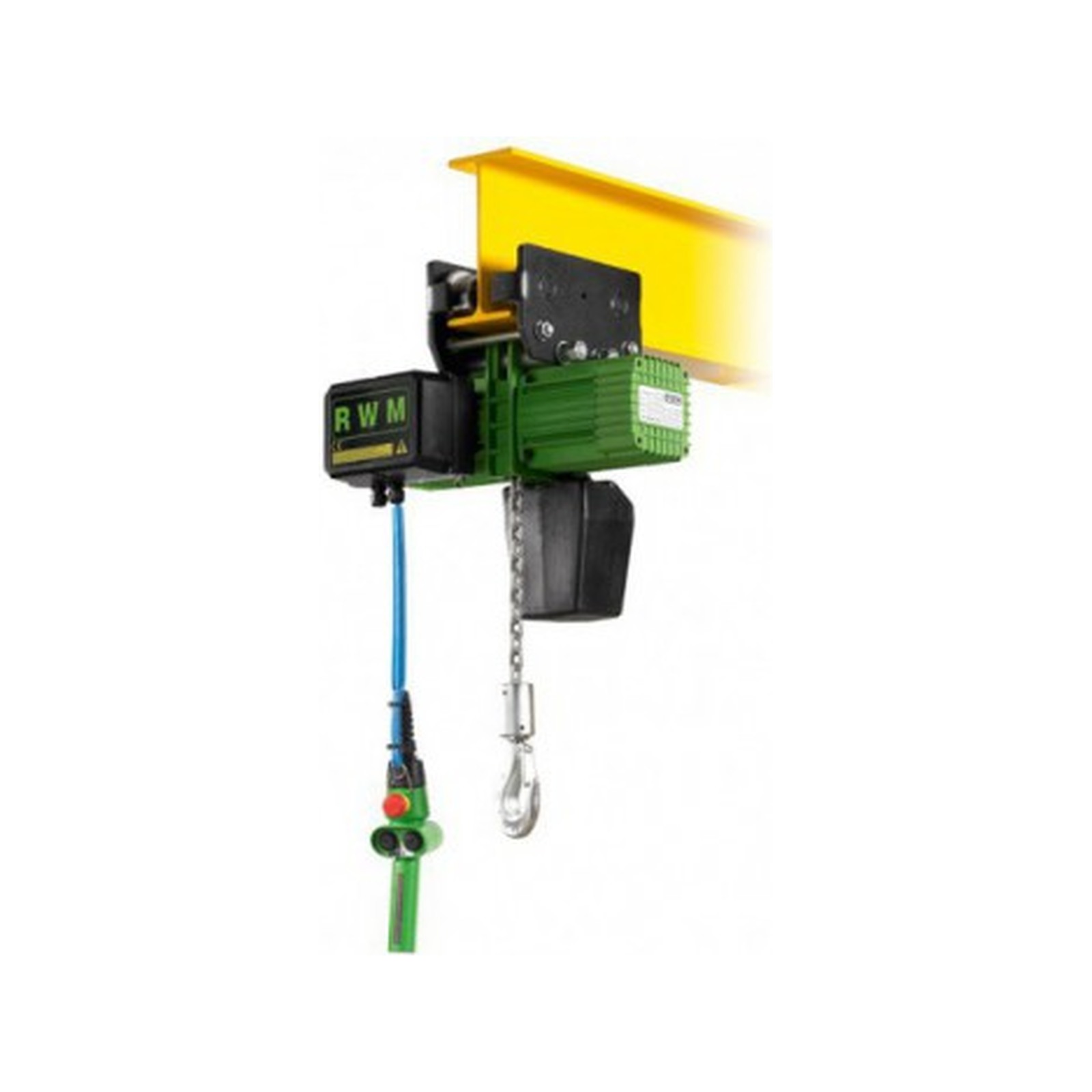

Palan électrique chariot électrique 500 kg 3 m RWM LEVAC 6053C28CE2

Référence : L0236053C28CE2 6 Questions Description
Palan électrique chariot électrique 500 kg 3 m RWM LEVAC 6053C28CE2

Découvrez Palan électrique chariot électrique 500 kg 3 m RWM LEVAC 6053C28CE2 disponible à l'achat

Les points clés
  • Capacité maximale de levage de 500 kg
  • Levée standard de 3 mètres avec chariot électrique
  • Protection IP 55 pour une utilisation en environnement industriel
  • Commande en très basse tension 24 V avec arrêt d’urgence
  • Vitesse de levage variable de 2 à 8 m/min
Voir tout
-20%
3 392,40 € TTC 2 827,00 € HT 4 239,60 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • diamètre chaîne : 7 mm
  • cmu : 500 kg
  • levée standard : 3 m
  • protection : ip 55 (sauf usage moteur ventilé pour hauteurs > 10 m)
  • alimentation : 230/400 volts triphasé 50 hz
  • commande : très basse tension 24 v avec arrêt d’urgence
  • classe : fem 2m
  • fonctionnement moteur : intermittence 40 % (vitesse unique), 30+10 % (deux vitesses)
  • vitesse levage : 2 m/min (lente), 8 m/min (rapide)
  • rayon minimum de courbure chariot : 900 mm

Description

Palan électrique à chaîne triphasé 230/400 V équipé d'un chariot électrique.

Ce palan dispose d'une levée standard de 3 mètres avec un corps en aluminium.
Il bénéficie d'une protection IP 55, sauf en cas d'utilisation d'un moteur ventilé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une meilleure durabilité.

Le palan R-W-M intègre un guide chaîne entaillé dans le corps central, construit en une seule pièce, assurant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Un limiteur de charge sert également de fin de course haut et bas.
Le palan est équipé d'un fin de course de direction adapté au chariot électrique.

L'alimentation est en 230/400 volts triphasé 50 Hz.
La commande se fait en très basse tension (TBT) 24 V avec arrêt d'urgence pour une sécurité optimale.
Ce palan est conforme à la classe FEM 2M.

Le moteur électrique fonctionne en intermittence avec un taux d’utilisation de 40 % pour les palans à une vitesse, et de 30+10 % pour les palans à deux vitesses.

Les caractéristiques techniques spécifiques à la référence 6053C28CE2 sont les suivantes :
- Capacité maximale d’utilisation (CMU) de 500 kg.
- Diamètre de chaîne de 7 mm.

La vitesse de levage pour cette CMU est de 2 m/min en vitesse lente et 8 m/min en vitesse rapide.
Le palan est suspendu par un chariot électrique, garantissant une direction précise avec un rayon minimum de courbure de 900 mm.

Ces informations sont issues de la fiche technique LEVAC d’octobre 2020 (pages 1 et 2), qui détaille également les différentes configurations de suspente et les puissances moteur associées selon la CMU.

Palan électrique chariot électrique 500 kg 3 m RWM LEVAC 6053C28CE2

FAQ : Questions / Réponses :

Quelle est la capacité maximale de levage de ce palan électrique ?

Ce palan électrique à chaîne dispose d'une capacité maximale d'utilisation (CMU) de 500 kg, adaptée aux charges moyennes en milieu industriel.


Quels sont les types de suspension compatibles avec ce palan et leurs caractéristiques ?

Le palan peut être suspendu par un chariot électrique, offrant une direction précise avec un rayon minimum de courbure de 900 mm. Il existe également d'autres types de suspente (crochet, chariot libre ou chariot à chaîne), mais la référence 6053C28CE2 est spécifiquement configurée avec un chariot électrique.


Quelles sont les caractéristiques techniques du moteur et de la commande de ce palan ?

Le moteur électrique fonctionne en intermittence avec un taux d’utilisation de 40 % pour une vitesse unique ou 30+10 % pour deux vitesses. L’alimentation est triphasée 230/400 V 50 Hz, et la commande s’effectue en très basse tension 24 V avec un arrêt d’urgence pour garantir la sécurité.


Quelle est la vitesse de levage et comment est-elle réglée ?

La vitesse de levage est variable selon la charge : 2 m/min en vitesse lente et 8 m/min en vitesse rapide, permettant un contrôle précis du déplacement de la charge selon les besoins.


Quelle protection offre ce palan pour une utilisation en environnement industriel ?

Le palan bénéficie d’une protection IP 55, adaptée aux environnements industriels standards. Cette protection est toutefois limitée si un moteur ventilé est utilisé pour des hauteurs de levée supérieures à 10 mètres.


Quels éléments assurent la sécurité et la précision du palan lors de son utilisation ?

Le palan intègre un limiteur de charge servant de fin de course haut et bas, ainsi qu’un fin de course de direction adapté au chariot électrique. Ces dispositifs garantissent un fonctionnement sécurisé et précis du levage.
