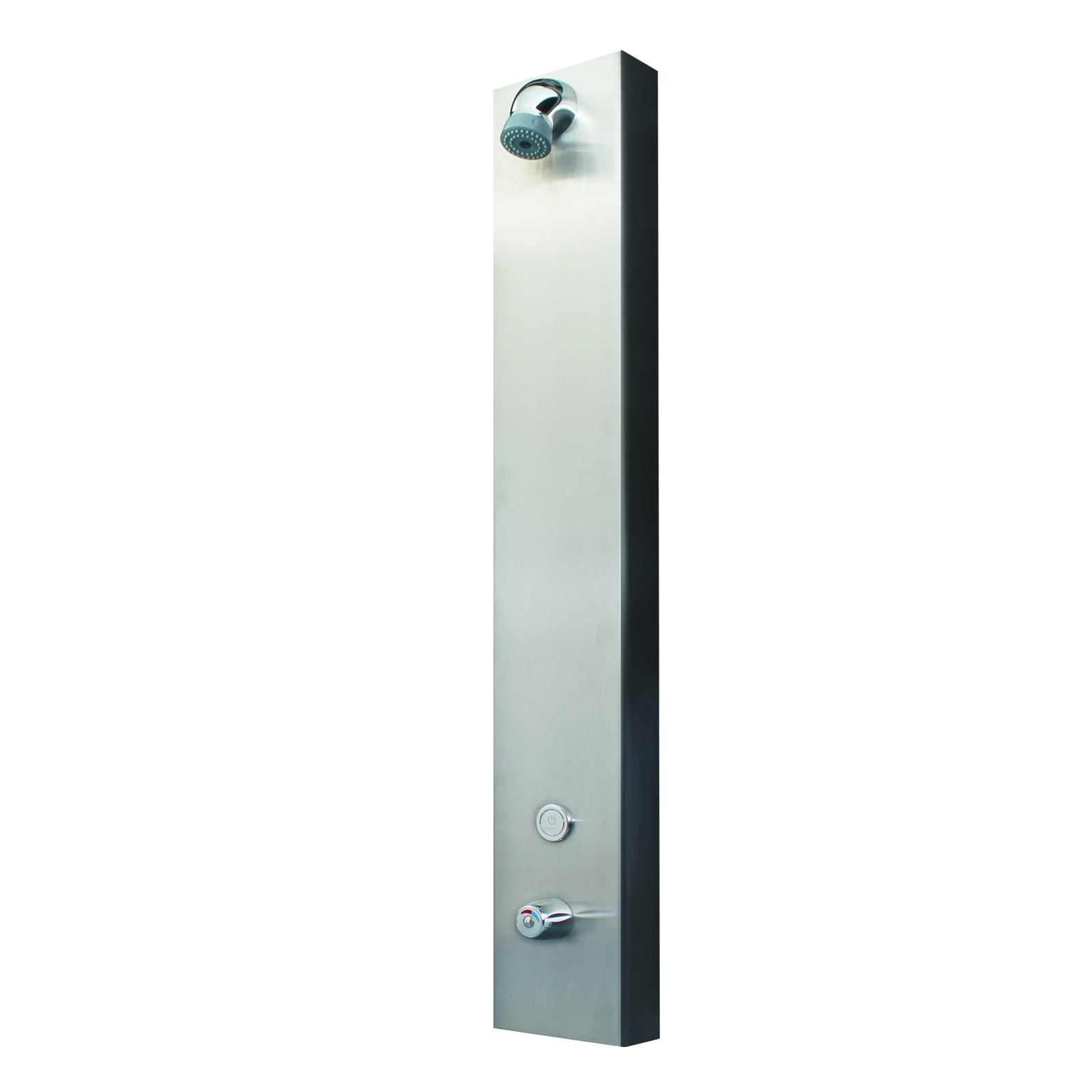

Panneau plp touch version légionelle inox PRESTO - 88702
Référence : P22388702
.png?frz-width=260){kind=logo}
Découvrez Panneau plp touch version légionelle inox PRESTO - 88702 disponible à l'achat
- Corps en inox 304L pour une grande durabilité
- Débit de 10 L/min ± 10 % à 3 bars sur eau chaude et froide
- Sécurité anti-brûlure avec arrêt instantané de l’eau chaude
- Durée d’écoulement réglable de 1 s à 5 min avec fonction marche/arrêt
- Installation professionnelle conforme DTU 60.11 recommandée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Panneau plp touch® version légionelle en inox, référence Al AR - 88702.
Ce panneau est spécialement conçu pour la détection et la gestion des risques liés à la légionelle.
Il est fabriqué en acier inoxydable 304L, assurant une excellente résistance à la corrosion et une durabilité optimale, adaptée aux environnements exigeants.
Le panneau intègre la technologie plp touch® pour une utilisation intuitive et une efficacité renforcée dans les applications de contrôle sanitaire.
Il est destiné aux systèmes nécessitant une surveillance rigoureuse contre la prolifération de la légionelle, contribuant ainsi à la sécurité sanitaire des installations.
Le panneau de douche est équipé du système PRESTO TOUCH et d’un mitigeur thermostatique conforme à la norme EN 1111, avec clapets anti-retour NF.
L’alimentation hydraulique s’effectue par un raccord G 1/2’’ (15x21) en alimentation arrière.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le débit est de 10 L/min ± 10 % à 3 bars, aussi bien sur eau chaude que sur eau froide.
La pomme de douche fixe dispose d’une grille orientable et de picots anticalcaire facilitant l’entretien.
La durée d’écoulement est réglable, avec une valeur standard de 30 secondes, paramétrable de 1 seconde à 5 minutes, et une fonction marche/arrêt.
La fréquence et la durée d’écoulement sont paramétrables selon la notice produit.
L’alimentation électrique se fait via un boîtier de référence 88704.
Ce robinet résiste à une température de 75°C pendant 30 minutes dans le cadre de chocs thermiques.
La température maximale délivrée est préréglée à 38°C.
Il est doté d’une sécurité anti-brûlure avec arrêt instantané de l’eau chaude en cas de coupure d’eau froide.
Le produit est livré avec des flexibles 1/2" (15x21) munis d’un écrou tournant, des robinets d’arrêt équerre MM 1/2" (15x21) et des filtres de 250 microns.
La fixation est assurée par des vis fournies, accompagnées d’une notice de pose.
Le panneau ne fonctionne que s’il est raccordé à son boîtier de gestion anti-légionelle (réf. 88704).
Un effleurement du bouton déclenche l’écoulement de la douche pour une durée paramétrable, avec la fonction Start/Stop permettant à l’utilisateur d’arrêter l’écoulement à tout moment.
Le panneau doit être installé par des professionnels conformément au DTU 60.11.
Avant la mise en service, il est indispensable de purger soigneusement les canalisations pour éviter d’endommager les mécanismes.
Le revêtement inox doit être nettoyé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
Le panneau respecte les normes et agréments suivants : le laiton est conforme aux normes NF EN1982, NF EN12164 et NF EN12165.
Il présente une résistance au brouillard salin neutre (NSS) de 200 heures selon NF ISO 9227.
En cas d’installation en zone de gel, le panneau doit être déposé en période hivernale.
Ce panneau plp touch® version légionelle inox allie performance, sécurité et durabilité pour une surveillance sanitaire efficace et fiable.
Ses dimensions sont de 1202 mm de hauteur, 202 mm de largeur et 124 mm de profondeur.
La pomme de douche est orientée avec un angle de 20° ± 10°.
Le panneau est conçu pour un usage professionnel avec une fixation assurée par des vis fournies.
Ce produit est livré avec tous les accessoires nécessaires à son installation et à son bon fonctionnement.
Ce panneau de douche intègre la technologie plp touch® pour une utilisation intuitive et efficace dans le contrôle sanitaire. Il est équipé du système PRESTO TOUCH avec un mitigeur thermostatique conforme à la norme EN 1111, ainsi que de clapets anti-retour certifiés NF. L’alimentation hydraulique se fait par un raccord G 1/2’’ (15x21) en alimentation arrière, avec une pression d’utilisation recommandée comprise entre 1 et 5 bars. Le débit est de 10 L/min ± 10 % à 3 bars, identique pour l’eau chaude et l’eau froide.
La pomme de douche fixe possède une grille orientable et des picots anticalcaire facilitant l’entretien. La durée d’écoulement est réglable, avec une valeur standard de 30 secondes, ajustable de 1 seconde à 5 minutes, et une fonction marche/arrêt. La fréquence et la durée d’écoulement sont paramétrables selon la notice produit. L’alimentation électrique se réalise via un boîtier de référence 88704, indispensable au fonctionnement du panneau.
Ce robinet résiste à des chocs thermiques jusqu’à 75°C pendant 30 minutes. La température maximale délivrée est préréglée à 38°C, avec une sécurité anti-brûlure assurant un arrêt instantané de l’eau chaude en cas de coupure d’eau froide. Le produit est livré avec des flexibles 1/2" munis d’un écrou tournant, des robinets d’arrêt équerre MM 1/2" (15x21), des filtres de 250 microns, des vis de fixation et une notice de pose.
Le panneau doit être installé par des professionnels conformément au DTU 60.11, avec une purge soigneuse des canalisations avant mise en service pour protéger les mécanismes. Le revêtement inox se nettoie exclusivement à l’eau savonneuse, sans utiliser de produits abrasifs, acides, alcalins ou ammoniaqués.
Le panneau répond aux normes et agréments suivants : le laiton est conforme aux normes NF EN1982, NF EN12164 et NF EN12165. Il présente une résistance au brouillard salin neutre (NSS) de 200 heures selon la norme NF ISO 9227. En cas d’installation en zone de gel, le panneau doit être déposé durant l’hiver.
Ses dimensions sont de 1202 mm de hauteur, 202 mm de largeur et 124 mm de profondeur. La pomme de douche est orientée à un angle de 20° ± 10°. Ce produit allie performance, sécurité et durabilité pour une surveillance sanitaire efficace et fiable.
- gamme : panneau de douche avec presto touch et thermostatique
- référence fournisseur : 88702
- pression d'utilisation recommandée : 1 à 5 bars
- débit : 10 L/min ± 10 % à 3 bars sur eau chaude et eau froide
- pomme de douche fixe à grille orientable et picots anticalcaire
- durée d'écoulement : 30 secondes (réglable de 1 s à 5 min) et fonction marche/arrêt
- fréquence et durée d'écoulement paramétrables (voir notice produit)
- alimentation hydraulique : G 1/2'' (15x21), alimentation arrière
- robinet presto touch avec mitigeur thermostatique conforme EN 1111 et clapets anti-retour NF
- alimentation électrique : via boîtier référence 88704
- matière corps du panneau : inox 304L
- résistance thermique : résiste à 75°C durant 30 minutes en cas de chocs thermiques
- sécurité : température maximale préréglée à 38°, arrêt instantané de l'eau chaude en cas de coupure d'eau froide
- livré avec : flexibles 1/2" (15x21) avec écrou tournant, robinets d'arrêt équerre MM 1/2" (15x21), filtres 250 microns, vis de fixation et notice de pose
- normes et agréments : laiton conforme aux normes NF EN1982, NF EN12164, NF EN12165 ; résistance au brouillard salin neutre (NSS) 200 h selon NF ISO 9227
- dimensions : hauteur 1202 mm, largeur 202 mm, profondeur 124 mm
- orientation pomme de douche : 20° ± 10°
Avant la mise en service, il est nécessaire de purger soigneusement les canalisations en déclenchant plusieurs fois le robinet pour chasser l'air et de régler l'angle du jet de la pomme de douche. En cas d'installation en zone de gel, le panneau doit être déposé en période hivernale.
L'alimentation hydraulique s'effectue par un raccord G 1/2’’ en alimentation arrière ou supérieure, et la pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le débit est limité à 10 litres par minute. La température maximale de l'eau est préréglée à 38°C, avec possibilité de réglage par l'utilisateur via le mitigeur thermostatique. Une sécurité anti-brûlure arrête instantanément l'eau chaude en cas de coupure d'eau froide.
Pour la mise sous tension, il faut attendre au moins 10 secondes avant d'effleurer le bouton pour déclencher l'écoulement. Le panneau intègre un système de temporisation et de programmation des paramètres de durée et fréquence d'écoulement, accessibles via une interface dédiée.
L'installation doit être réalisée par des professionnels conformément au DTU 60.11, en respectant la purge des canalisations et la connexion électrique au boîtier de gestion. Le nettoyage du revêtement inox doit être effectué uniquement à l'eau savonneuse, sans produits abrasifs, acides, alcalins ou ammoniaqués.
Ainsi, l'utilisation consiste à activer la douche par un simple effleurement, à régler la température via le mitigeur thermostatique, à contrôler la durée d'écoulement selon les réglages programmés, et à interrompre l'écoulement à tout moment par un nouvel effleurement du bouton.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce panneau est-il compatible avec d’autres boîtiers de gestion anti-légionelle ?
Non, ce panneau plp touch version légionelle inox fonctionne uniquement s’il est raccordé à son boîtier de gestion anti-légionelle de référence 88704, comme indiqué dans la notice d’installation (page 8).
Quelles sont les conditions de pression et de débit recommandées pour ce panneau ?
La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le débit est de 10 L/min ± 10 % à 3 bars, aussi bien sur eau chaude que sur eau froide, assurant une performance stable pour l’usage professionnel.
Comment fonctionne la temporisation d’écoulement de l’eau sur ce panneau ?
Un effleurement du bouton déclenche l’écoulement de la douche pour une durée réglable, paramétrée en usine à 30 secondes, et ajustable de 1 seconde à 5 minutes. La fonction Start/Stop permet à l’utilisateur d’arrêter l’écoulement à tout moment (page 5).
Quelles sont les précautions à respecter lors de l’installation et de la mise en service ?
Le panneau doit être installé par des professionnels selon le DTU 60.11. Avant la mise en service, il est indispensable de purger soigneusement les canalisations pour éviter d’endommager les mécanismes. En cas d’installation en zone de gel, le panneau doit être déposé en période hivernale (pages 2, 5, 12).
Comment est assurée la sécurité anti-brûlure sur ce panneau ?
La température maximale délivrée est préréglée à 38°C. En cas de coupure d’eau froide, l’arrêt instantané de l’eau chaude est assuré conformément à la norme EN 1111, garantissant une protection contre les brûlures (pages 1 et 10).
Quel entretien spécifique est recommandé pour ce panneau en inox ?
Le panneau en inox 304L doit être nettoyé exclusivement à l’eau savonneuse. Il est important de proscrire tout produit abrasif, acide, alcalin ou ammoniaqué afin de préserver la finition et la durabilité du produit (page 2 et 3).
Quels sont les éléments livrés avec ce panneau pour son installation ?
Le produit est livré avec des flexibles 1/2" munis d’un écrou tournant, des robinets d’arrêt équerre MM 1/2", des filtres de 250 microns, des vis de fixation et une notice de pose, facilitant une installation conforme et complète (page 1 et 2).
