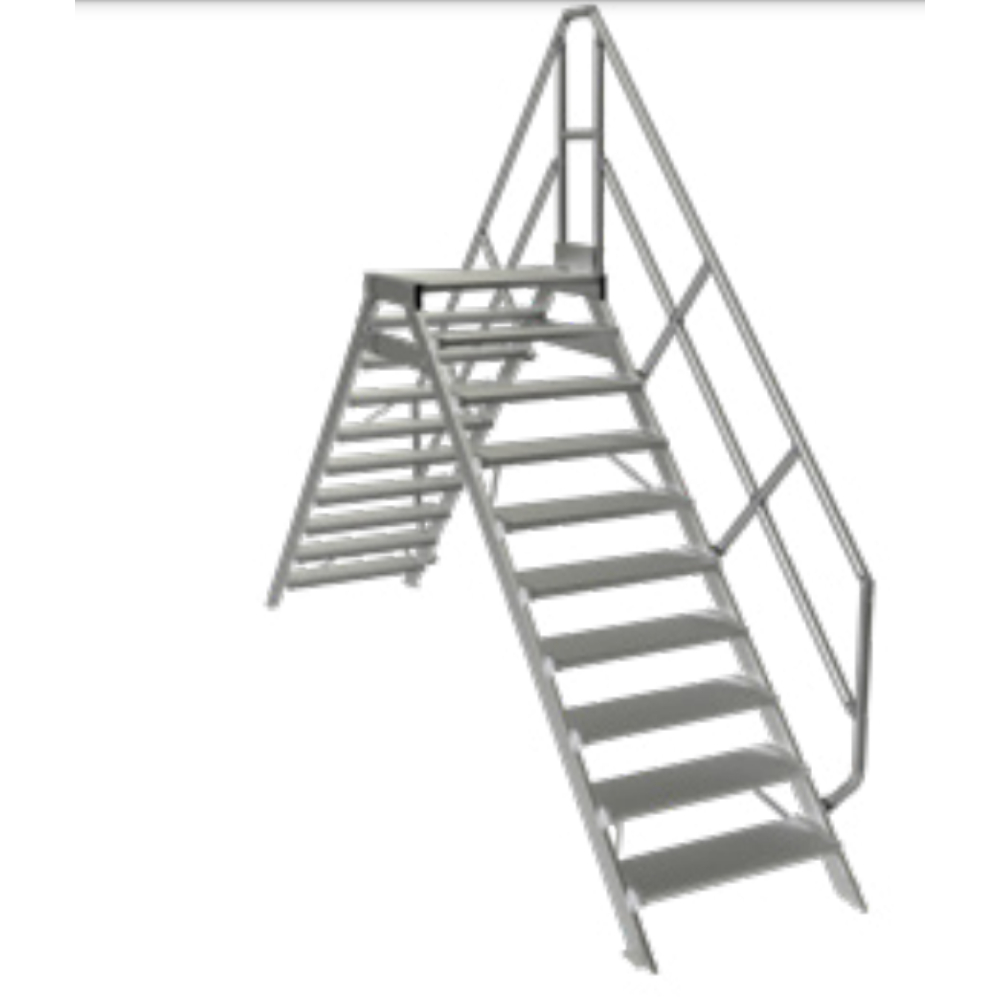

PASSERELLE 7M -45 DEGRES- 1000 - TUBESCA COMABI - 05907207

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle 7M - 45 degrés - 1000 - Tubesca Comabi - Réf. 05907207

Description du produit :
Passerelle fixe en aluminium, adaptée aux environnements industriels, conforme aux normes EN ISO 14122 et EN 1090. Elle est conçue pour une inclinaison de 45° avec marches résistantes à la torsion, fixées aux montants par visserie. La longueur standard de la plate-forme est de 600 mm, avec possibilité d’extensions modulaires de 50 mm jusqu’à 3000 mm. La plate-forme est équipée de garde-corps sur 2 côtés avec une hauteur de 1100 mm, intégrant sous-lisses et plinthes pour une sécurité renforcée. Deux traverses supportent des roues pivotantes avec frein (diamètres Ø 125 mm et Ø 150 mm) adaptées à la hauteur du produit. Une barre de renfort est positionnée sous la plate-forme pour une meilleure stabilité. Le produit est livré prémonté en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec une notice de montage fournie.

Usages et applications :
Produit destiné à un usage industriel pour la maintenance, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, l’entretien de mobilier urbain et de voirie. Convient pour des accès sécurisés et confortables dans des espaces industriels nécessitant une circulation et un travail en hauteur.

Fonctionnement :
Escalier avec une inclinaison de 45° offrant une descente face à l’escalier pour plus de sécurité. Une sous-lisse « protège-genou » est intégrée pour prévenir les risques de blessure. Les roues pivotantes avec frein assurent la mobilité et la stabilité de la passerelle. Possibilité d’option d’un système roulant débrayable (sur demande).

Caractéristiques techniques détaillées :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Largeur des marches : 1000 mm.
- Longueur standard de la plate-forme : 600 mm, extensible par modules de 50 mm jusqu’à 3000 mm.
- Hauteur des garde-corps : 1100 mm avec sous-lisses et plinthes.
- Diamètre des roues pivotantes : Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme.
- Fixation de l’escalier par des équerres à chaque extrémité.
- Poids et dimensions spécifiques selon les configurations (exemple pour 7 m à 45° : hauteur verticale maxi 1700 mm, encombrement au sol 3807 mm pour largeur 1000 mm).
- Charge admissible : marches 150 kg, charge répartie 200 kg/m².

Dimensions, poids, valeurs, tolérances :
- Hauteur verticale maximale par volée : 4000 mm pour 45°.
- Profondeur de marche : 225 mm.
- Largeur des marches : 1000 mm.
- Longueur plate-forme standard : 600 mm avec extensions possibles jusqu’à 3000 mm.
- Encombrement au sol et hauteur verticale variables selon la configuration choisie (voir tableau page 146).
- Poids variable en fonction de la longueur et du nombre de marches (exemple : pour 7 marches, poids environ 52,9 kg pour 1 m de longueur de plate-forme, à ajuster selon extensions).

Performances :
- Conforme aux normes EN ISO 14122 et EN 1090 pour les installations fixes.
- Produit garanti 5 ans.
- Adapté aux charges industrielles avec une charge répartie maximale de 200 kg/m².
- Sécurité renforcée par garde-corps, sous-lisses, plinthes et possibilité d’option portillon pour une protection sur 4 côtés.

Matériaux et composition :
- Aluminium, garantissant légèreté, robustesse et résistance à la corrosion.
- Marches en aluminium ou caillebotis acier (selon options).
- Roues pivotantes en matériaux adaptés avec freins intégrés.

Compatibilités :
- Compatible avec extensions modulaires (50 mm à 3000 mm).
- Options portillon(s) pour transformer la passerelle en plate-forme de travail sécurisée sur 4 côtés.
- Possibilité d’ajout d’un système roulant débrayable sur demande.

Normes et certifications :
- Conforme à la norme EN ISO 14122 relative aux moyens d’accès permanents aux machines.
- Conforme à la norme EN 1090 concernant la fabrication et la mise en œuvre des structures en acier et aluminium.
- Produit adapté uniquement aux installations fixes en milieu industriel.

Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Pour des raisons de sécurité, privilégier une inclinaison de 45° pour un usage confortable et sécurisé.
- La norme recommande un revêtement en caillebotis pour les marches et la plate-forme en cas d’utilisation en extérieur.
- Charge maximale recommandée : 150 kg par marche et 200 kg/m² répartis.
- Pour hauteurs supérieures à 500 mm, présence obligatoire de garde-corps.
- Stockage dans un endroit sec et protégé pour préserver la qualité des matériaux.

Avantages produit :
- Modularité avec extensions adaptables selon les besoins spécifiques.
- Sécurité renforcée grâce aux garde-corps, sous-lisses, plinthes et portillons optionnels.
- Mobilité facilitée par roues pivotantes avec freins adaptés.
- Montage simplifié grâce à la livraison en sous-ensembles avec notice incluse.
- Adaptabilité à divers environnements industriels grâce à l’aluminium et aux normes respectées.
- Garantie 5 ans assurant fiabilité et durabilité.

Conditionnement, stockage, conservation :
- Produit livré prémonté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Stockage recommandé dans un environnement sec et à l’abri des intempéries.

Informations complémentaires :
- Possibilité d’ajouter des portillons basculants pour sécuriser l’accès à la plate-forme.
- Barre de renfort sous la plate-forme pour une meilleure stabilité.
- Deux traverses avec roues pivotantes équipées de freins, adaptées à la hauteur du produit.
- La passerelle est conçue pour être fixée au sol avec des équerres fournies.

Cette passerelle modulaire allie robustesse, sécurité et adaptabilité pour répondre aux besoins industriels variés, offrant un accès sécurisé et confortable en hauteur.
