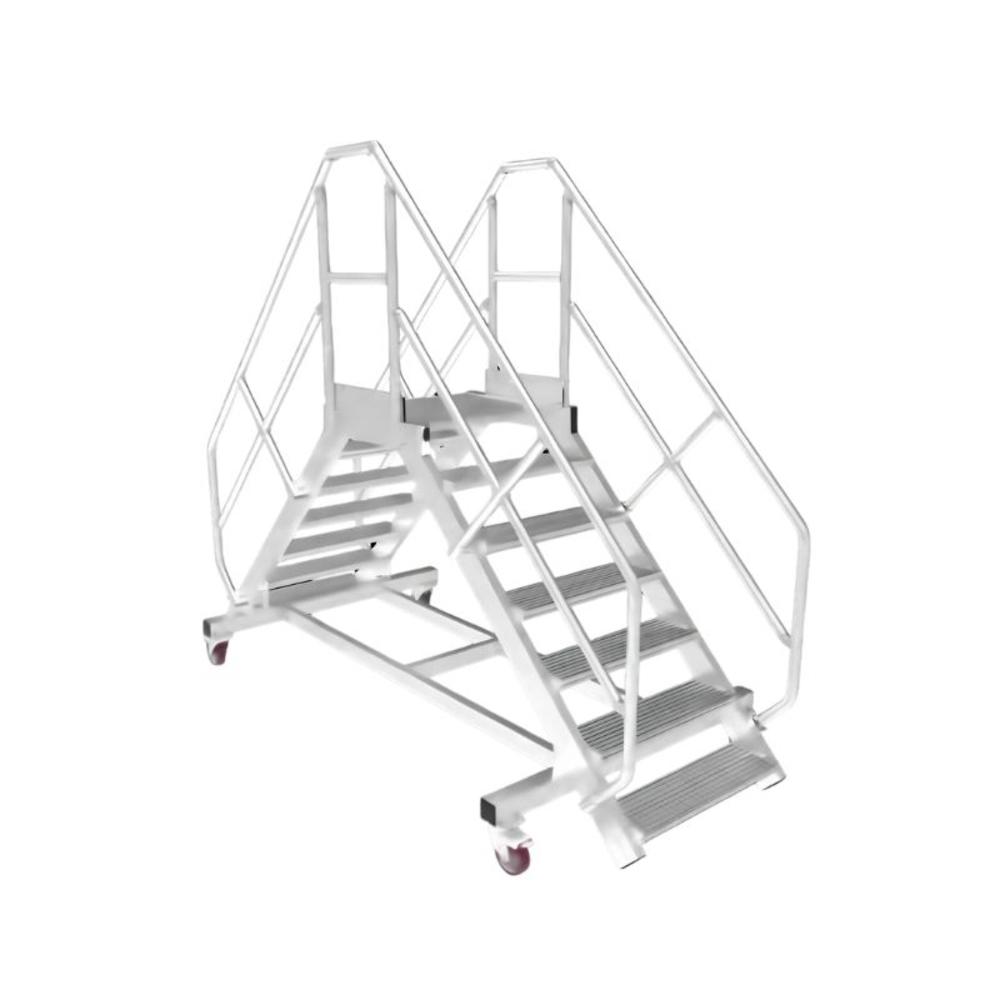

Passerelle mobile 60 degrés - hauteur 108 cm - TUBESCA COMABI - 05910004
Référence : T02505910004
Découvrez Passerelle mobile 60 degrés - hauteur 108 cm - TUBESCA COMABI - 05910004 disponible à l'achat
- Largeur marche : 60 cm / Hauteur passerelle 108 cm
- Marches résistantes à la torsion pour une sécurité optimale Garde-corps sur deux côtés pour une protection accrue Roues pivotantes avec frein pour une mobilité aisée Montage facile grâce à la notice fournie et pré-montage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm.
2 mains courantes en série.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit. Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...). Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 780 mm pour une inclinaison à 60°.
- Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm.
- Équipée de 2 mains courantes en série.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes équipées de freins.
- Diamètre et positionnement des roues adaptés à la hauteur du produit : roues Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme.
- Option système roulant débrayable (chiffré sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports), notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Destinée à un usage intensif en milieu industriel.
- Convient pour maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien mobilier urbain et voirie.
- Conforme aux normes EN ISO 14122 et EN 1090 (normes pour installations fixes, attention à la conformité selon l'installation).
Fonctionnement :
- Escalier mobile incliné à 60°, permettant une montée dans un espace réduit.
- L’utilisateur doit descendre face à l’escalier pour des raisons de sécurité.
- Roues pivotantes avec freins assurant la mobilité et la stabilité.
Caractéristiques techniques détaillées :
- Usage : intensif.
- Matière : aluminium.
- Charge maximale admissible : 150 kg.
- Garantie : 5 ans.
- Norme : EN 14122.
- Inclinaison : 60°.
- Hauteur hors tout : 1080 mm.
- Longueur plate-forme standard : 780 mm.
- Largeur des marches disponibles : 600 mm, 800 mm ou 1000 mm (dans le cas présent, 600 mm).
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Équerres de fixation à la base.
Dimensions et poids (exemple pour 600 mm de largeur) :
- Hauteur verticale maximale : 1320 mm.
- Encombrement au sol : 1447 mm.
- Largeur traverse : 1200 mm.
- Largeur hors tout : 642 mm.
- Longueur hors tout : environ 1150 mm.
- Poids variable selon la longueur de la plate-forme et options (exemple poids non spécifié précisément pour ce modèle).
Performances :
- Produit conforme à la norme EN ISO 14122 garantissant la sécurité et la stabilité.
- Marches en aluminium résistantes à la torsion.
- Système de freinage efficace sur roues pivotantes.
Matériaux et composition :
- Aluminium pour la structure et les marches.
- Roues en matériau adapté avec freins (diamètres Ø 125 mm et Ø 150 mm).
- Garde-corps avec sous-lisses et plinthes pour sécurité accrue.
Compatibilités :
- Compatible avec extensions de plate-forme jusqu’à 3000 mm.
- Portillons et systèmes roulants débrayables en option.
- Peut être fixé au sol via équerres.
Normes et certifications :
- Conforme à la norme EN ISO 14122.
- Conforme EN 1090 pour les installations fixes.
Conditions d’utilisation et recommandations :
- Utilisation en milieu industriel uniquement.
- Pour des raisons de sécurité, préconisation d’un revêtement antidérapant en caillebotis pour usage extérieur.
- Descente face à l’escalier obligatoire à 60°.
- Garde-corps obligatoire pour hauteur de plate-forme supérieure à 500 mm.
- Charge maximale respectée à 150 kg par marche.
Avantages produit :
- Mobilité facilitée grâce aux roues pivotantes avec frein.
- Modularité avec extensions de plate-forme.
- Sécurité renforcée avec garde-corps sur 2 côtés, sous-lisses et plinthes.
- Montage simplifié avec livraison en sous-ensembles.
- Garantie 5 ans.
- Aluminium léger et résistant, adapté aux environnements industriels.
Conditionnement, stockage, conservation :
- Produit livré en sous-ensembles pré-montés.
- Notice de montage fournie.
- Stockage recommandé en milieu sec pour préserver les composants en aluminium.
Informations complémentaires :
- Diamètre des roues adapté à la hauteur pour assurer stabilité et maniabilité.
- Option système roulant débrayable disponible sur demande.
- Portillon(s) en option pour transformer la passerelle en plate-forme de travail sécurisée sur 4 côtés.
Cette synthèse est basée sur les informations détaillées dans le catalogue Tubesca-Comabi édition janvier 2023 (pages 145 à 153), notamment la fiche technique et les tableaux de références des passerelles mobiles à 60° (page 146-147 et 152).
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de la passerelle mobile 60° TUBESCA COMABI 05910004 ?
Cette passerelle mobile a une hauteur hors tout de 108 cm et une largeur de marche de 60 cm. Elle est fabriquée en aluminium avec des marches résistantes à la torsion, boulonnées dans les rainures des limons. Sa charge maximale admissible est de 150 kg par marche, avec une charge répartie de 200 kg/m². Elle est équipée de deux mains courantes et d’un garde-corps sur deux côtés d’une hauteur de 1100 mm, incluant sous-lisses et plinthes.
Comment la passerelle assure-t-elle la mobilité et la stabilité sur chantier ?
La passerelle est montée sur deux traverses équipées de roues pivotantes avec frein, adaptées en diamètre (Ø 125 mm et Ø 150 mm) et positionnement à la hauteur du produit. Le système de freinage garantit la stabilité lors de l’utilisation, tout en facilitant la mobilité sur sol plat.
Quelles sont les options disponibles pour la personnalisation et la sécurité ?
Il est possible d’ajouter des extensions de plate-forme de 50 mm jusqu’à 3000 mm pour adapter la longueur. Un système roulant débrayable est disponible en option, ainsi que des portillons pour transformer la passerelle en plate-forme de travail protégée sur 4 côtés. La fixation au sol peut être assurée par des équerres.
Quelles normes garantissent la sécurité et la conformité de cette passerelle ?
La passerelle est conforme aux normes EN ISO 14122 et EN 1090, qui régissent la sécurité des installations fixes en milieu industriel. La hauteur des garde-corps de 1100 mm avec sous-lisses et plinthes répond aux exigences pour les plates-formes supérieures à 500 mm.
Comment doit-on utiliser la passerelle inclinée à 60° en toute sécurité ?
L’inclinaison de 60° est tolérée uniquement pour une utilisation dans un espace réduit. Pour des raisons de sécurité, l’utilisateur doit descendre face à l’escalier. Il est également recommandé d’utiliser un revêtement antidérapant en caillebotis, notamment pour une utilisation extérieure.
Dans quels contextes professionnels cette passerelle est-elle particulièrement adaptée ?
Cette passerelle est conçue pour un usage intensif en milieu industriel, notamment pour la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, ainsi que pour l’entretien de mobilier urbain et de voirie. Sa conception modulaire et ses options facilitent son adaptation à divers environnements professionnels.
