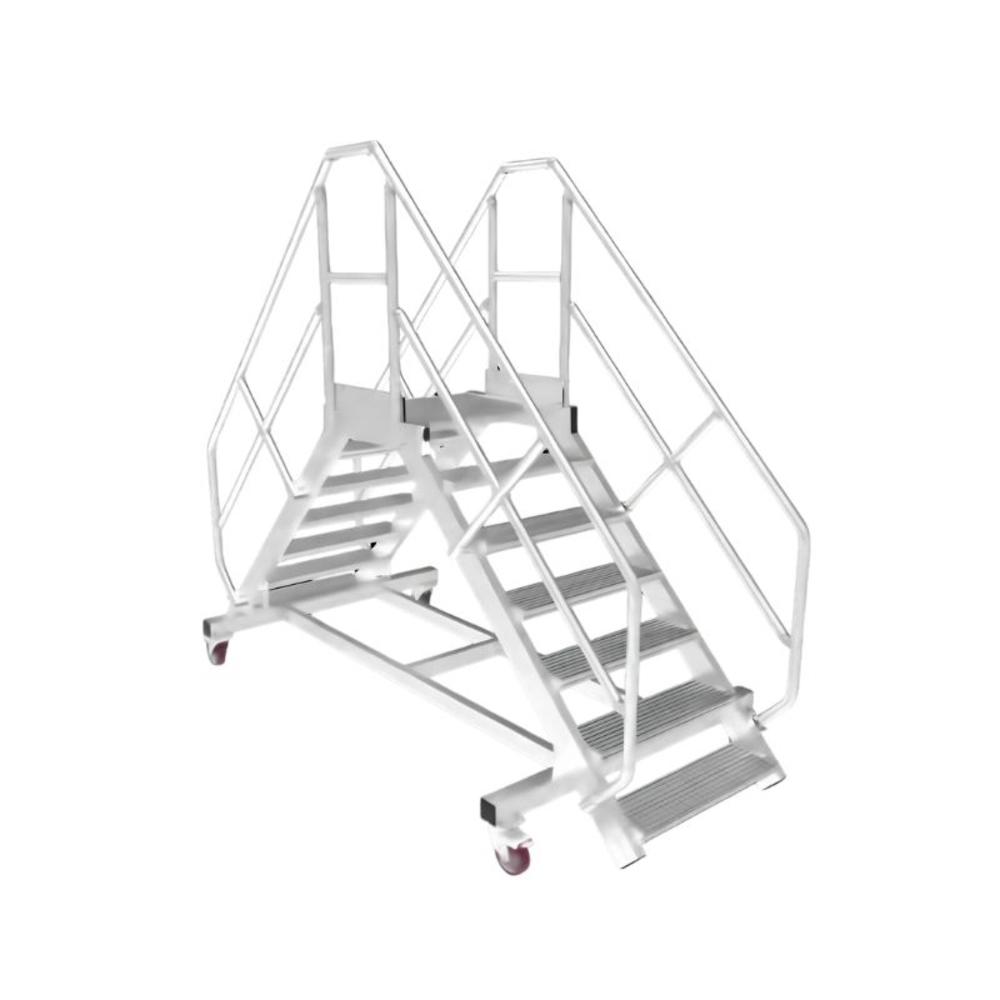

Passerelle mobile 60 degrés - hauteur 230 cm - TUBESCA COMABI - 05910109
Référence : T02505910109
Découvrez Passerelle mobile 60 degrés - hauteur 230 cm - TUBESCA COMABI - 05910109 disponible à l'achat
- Largeur marche : 80 cm / Hauteur passerelle 2,03 m
- Marches résistantes à la torsion pour une sécurité accrueLongueur de plate-forme : 78 cm Garde-corps sur deux côtés pour une protection optimaleRoues pivotantes avec frein pour une mobilité sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm.
2 mains courantes en série.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit. Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...). Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 780 mm pour une inclinaison à 60°.
- Extensions possibles de la plate-forme par modules de 50 mm jusqu’à 3000 mm.
- Équipée de 2 mains courantes en série.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- 2 traverses équipées de roues pivotantes avec frein, adaptées à la hauteur du produit (diamètres Ø 125 mm et Ø 150 mm).
- Barre de renfort sous la plate-forme.
- Option disponible : système roulant débrayable.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports), notice de montage fournie.
- Portillon(s) en option permettant d’obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Usage intensif en milieu industriel.
- Convient pour maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et voirie.
- Adaptée aux zones nécessitant un accès sécurisé avec contraintes d’espace (inclinaison 60° tolérée dans les espaces réduits, descente face à l’escalier recommandée).
Fonctionnement :
- Escalier fixé par équerres à chaque extrémité.
- 1 main courante fournie en série, montage à droite ou à gauche.
- Plate-forme mobile avec roues pivotantes freinées pour faciliter la mobilité tout en assurant la stabilité.
- Option portillon pour sécurisation complète de la plate-forme.
Caractéristiques techniques détaillées :
- Matériau : aluminium.
- Charge maximale admissible : 150 kg par marche, charge admissible répartie : 200 kg/m².
- Hauteur hors tout : 2300 mm.
- Longueur hors tout : 3094 mm.
- Largeur hors tout : 1800 mm.
- Largeur des marches : 800 mm.
- Inclinaison : 60 degrés.
- Norme applicable : EN 14122.
- Garantie : 5 ans.
Dimensions, poids, valeurs, tolérances :
- Longueur standard plate-forme : 780 mm.
- Extensions possibles de 50 mm jusqu’à 3000 mm.
- Diamètres roues : Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme.
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
Performances :
- Conception robuste adaptée à un usage intensif.
- Marches anti-torsion pour une sécurité renforcée.
- Mobilité facilitée grâce aux roues pivotantes avec frein.
- Sécurité renforcée par mains courantes et garde-corps sur deux côtés.
Matériaux et composition :
- Aluminium pour légèreté, résistance à la corrosion et durabilité.
- Marches en aluminium fixées par visserie.
- Garde-corps avec sous-lisses et plinthes en aluminium.
Compatibilités :
- Compatible avec extensions de plate-forme de 50 mm à 3000 mm.
- Portillons et systèmes roulants débrayables en option.
Normes et certifications :
- Conforme à la norme EN ISO 14122 (sécurité des accès permanents aux machines).
- Conforme à la norme EN 1090 pour les installations fixes.
Conditions d’utilisation et recommandations :
- Usage recommandé en milieu industriel sur sol plat.
- Pour des raisons de sécurité, l’inclinaison de 60° est tolérée uniquement dans des espaces restreints, l’utilisateur doit descendre face à l’escalier.
- Marches et plate-forme peuvent être revêtues en caillebotis pour utilisation extérieure.
- Charge maximale respectée pour garantir sécurité et durabilité.
- Fixation par équerres obligatoire pour assurer la stabilité.
Avantages produit :
- Modularité grâce aux extensions possibles.
- Facilité de déplacement avec roues pivotantes freinées.
- Sécurité renforcée par mains courantes et garde-corps.
- Livré en sous-ensembles pré-montés pour un assemblage simplifié.
- Garantie 5 ans assurant fiabilité et durabilité.
Conditionnement, stockage, conservation :
- Livré en colis sous forme de sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Stockage recommandé en milieu sec et à l’abri des intempéries pour préserver l’aluminium.
Informations complémentaires :
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Possibilité d’ajouter un système roulant débrayable (option à consulter).
- Portillon(s) en option pour sécuriser la plate-forme de travail sur les 4 côtés.
Cette passerelle mobile est une solution modulaire, sûre et robuste, adaptée aux environnements industriels nécessitant un accès sécurisé à des hauteurs intermédiaires avec une inclinaison de 60 degrés.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de la passerelle mobile 60 degrés TUBESCA COMABI ?
Cette passerelle a une hauteur hors tout de 2300 mm et une largeur hors tout de 1800 mm. Elle est fabriquée en aluminium, avec une charge maximale admissible de 150 kg par marche et une charge répartie de 200 kg/m². Les marches sont résistantes à la torsion et fixées par visserie. Elle est conforme à la norme EN 14122.
Comment la sécurité est-elle assurée sur cette passerelle mobile ?
La passerelle est équipée de mains courantes en série, d’un garde-corps sur deux côtés d’une hauteur de 1100 mm avec sous-lisses et plinthes. Les roues pivotantes sont freinées pour garantir la stabilité lors du déplacement. Une barre de renfort sous la plate-forme améliore la rigidité. Un portillon est disponible en option pour sécuriser la plate-forme sur les 4 côtés.
Quels sont les éléments facilitant la mobilité de la passerelle sur chantier ?
Elle dispose de deux traverses équipées de roues pivotantes avec frein, dont les diamètres (Ø 125 mm côté plan de montée et Ø 150 mm côté plate-forme) sont adaptés à la hauteur du produit. Ce système permet un déplacement sécurisé et stable sur sol plat.
Quelles sont les possibilités d’adaptation dimensionnelle de la passerelle ?
La longueur standard de la plate-forme est de 780 mm pour une inclinaison à 60°, avec la possibilité d’ajouter des extensions modulaires de 50 mm jusqu’à 3000 mm. Le produit est livré en sous-ensembles pré-montés (escalier, plate-forme, garde-corps, supports) pour un assemblage simplifié.
Quelles sont les conditions d’utilisation et les recommandations spécifiques pour cette passerelle ?
L’inclinaison de 60° est tolérée uniquement dans des espaces restreints, avec la recommandation de descendre face à l’escalier pour des raisons de sécurité. L’usage est recommandé en milieu industriel sur sol plat. La fixation par équerres à chaque extrémité est obligatoire pour assurer la stabilité. Les marches et plate-forme peuvent être revêtues en caillebotis pour une utilisation extérieure.
