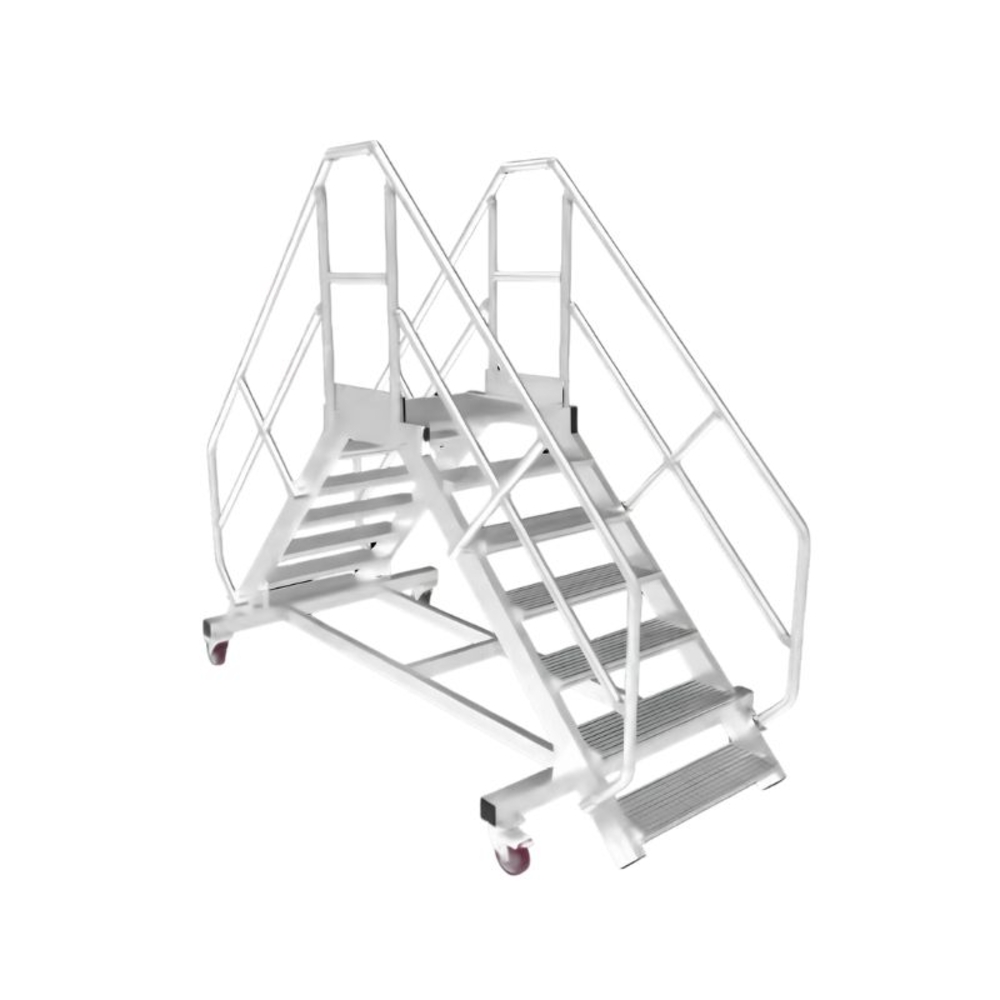

Passerelle mobile 60 degrés - hauteur 230 cm - TUBESCA COMABI - 05910209
Référence : T02505910209
Découvrez Passerelle mobile 60 degrés - hauteur 230 cm - TUBESCA COMABI - 05910209 disponible à l'achat
- Largeur marche : 100 cm / Hauteur passerelle 2,3 m
- Marches résistantes à la torsion pour une sécurité accrue
- Longueur de plate-forme : 78 cm
- Garde-corps sur deux côtés pour une protection optimale
- Roues pivotantes avec frein pour une mobilité sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm.
2 mains courantes en série.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit. Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...). Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 780 mm pour une inclinaison de 60°.
- Possibilité d'ajouter des extensions de 50 mm jusqu’à 3000 mm.
- Équipée de 2 mains courantes en série.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes équipées de freins.
- Diamètre et positionnement des roues adaptés à la hauteur du produit : roues Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme.
- Option disponible : système roulant débrayable.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Destinée à un usage intensif en milieu industriel.
- Convient pour la maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Conforme aux normes EN ISO 14122 et EN 1090 (seules les installations fixes sont visées par ces normes, mais ce produit est conforme dans son usage prévu).
Fonctionnement :
- Escalier mobile incliné à 60°, conçu pour un espace réduit.
- Pour des raisons de sécurité, l’utilisateur doit descendre face à l’escalier.
- Les roues pivotantes avec frein assurent la mobilité et la stabilité.
- Fixation possible par équerres à la base.
Caractéristiques techniques détaillées :
- Usage : intensif
- Matériau : aluminium
- Charge maximale admissible : 150 kg par marche, charge admissible répartie 200 kg/m²
- Garantie : 5 ans
- Normes : EN 14122
- Inclinaison : 60°
- Hauteur hors tout : 2030 mm
- Longueur hors tout : 3094 mm
- Largeur hors tout : 1800 mm
- Largeur des marches : 1000 mm
- Diamètre roues : Ø 125 mm et Ø 150 mm selon positionnement
Dimensions, poids, valeurs, tolérances :
- Hauteur verticale maximale par volée pour 60° : 3000 mm (conforme à la norme)
- Longueur plate-forme standard 780 mm, extensions possibles jusqu’à 3000 mm
- Largeur marche 1000 mm
- Encombrement au sol : environ 1477 mm (pour hauteur 2300 mm, 60°)
- Poids non spécifié dans le document, mais produit livré en sous-ensembles pour faciliter la manutention
Performances :
- Résistance à la torsion des marches assurée par fixation boulonnée
- Charge maximale 150 kg par marche, usage intensif garanti
- Système roulant débrayable en option pour faciliter la mobilité
Matériaux et composition :
- Aluminium, garantissant légèreté et résistance à la corrosion
- Marches en aluminium fixées par visserie
- Garde-corps avec sous-lisses et plinthes pour sécurité accrue
Compatibilités :
- Compatible avec extensions de plate-forme (50 mm à 3000 mm)
- Portillons et garde-corps supplémentaires en option
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090
- Usage industriel conforme aux exigences de sécurité
Conditions d’utilisation et recommandations :
- Destiné à un usage en milieu industriel sur sol plat
- Pour inclinaison 60°, l’utilisateur doit descendre face à l’escalier pour plus de sécurité
- Revêtement des marches conseillé en caillebotis pour usage extérieur (normes de sécurité)
- Escalier mobile avec roues pivotantes freinées pour stabilité
Avantages produit :
- Modularité avec extensions possibles
- Sécurité renforcée avec garde-corps sur 2 côtés et sous-lisses
- Mobilité facilitée grâce aux roues pivotantes avec frein
- Montage simplifié avec livraison en sous-ensembles et notice fournie
- Garantie 5 ans assurant la durabilité
Conditionnement, stockage, conservation :
- Livré en sous-ensembles pré-montés pour faciliter le transport et le stockage
- Stockage recommandé à l’abri des intempéries pour préserver l’aluminium
Autres informations utiles :
- Option portillon(s) pour sécuriser totalement la plate-forme de travail
- Barre de renfort sous la plate-forme pour une meilleure rigidité
- Possibilité d’installer un système roulant débrayable (option à demander)
Cette synthèse est basée sur les informations détaillées du catalogue Tubesca-Comabi, pages 142 à 147, 146 (extensions), 152 (passerelles mobiles) et données techniques spécifiques au modèle 05910209.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de la passerelle mobile 60 degrés TUBESCA COMABI ?
Cette passerelle mobile en aluminium est conçue pour un usage intensif avec une hauteur de 230 cm et une inclinaison de 60°. Elle dispose de marches résistantes à la torsion, boulonnées dans les rainures des limons, et d’une charge maximale admissible de 150 kg par marche (200 kg/m² répartis). La largeur des marches est de 1000 mm, avec une longueur standard de plate-forme de 780 mm, extensible jusqu’à 3000 mm.
Comment la sécurité est-elle assurée sur cette passerelle ?
La passerelle est équipée de garde-corps sur deux côtés, d’une hauteur de 1100 mm, complétés par des sous-lisses et plinthes. Les roues pivotantes sont munies de freins adaptés à la hauteur du produit (Ø 125 mm et Ø 150 mm). Les marches sont conçues pour résister à la torsion, et un portillon en option permet de sécuriser la plate-forme sur les 4 côtés.
Quelles normes de sécurité cette passerelle respecte-t-elle ?
Le produit est conforme aux normes EN ISO 14122 et EN 1090, applicables aux installations fixes en milieu industriel. La charge et les dimensions respectent les prescriptions de la norme EN 14122, notamment pour la hauteur maximale par volée à 60° (3000 mm) et la profondeur des marches (175 mm).
Comment la mobilité et la stabilité sont-elles gérées sur ce modèle ?
La passerelle est équipée de deux traverses avec roues pivotantes freinées, adaptées en diamètre et positionnement à la hauteur de la passerelle. Une barre de renfort sous la plate-forme améliore la rigidité. En option, un système roulant débrayable peut être ajouté pour faciliter la mobilité.
Quelles sont les possibilités de personnalisation ou d’adaptation de la passerelle ?
Il est possible d’ajouter des extensions de plate-forme allant de 50 mm jusqu’à 3000 mm pour s’adapter aux besoins spécifiques. Des portillons peuvent être ajoutés pour sécuriser totalement la plate-forme de travail. Le produit est livré pré-monté en sous-ensembles avec une notice de montage fournie.
Dans quels contextes professionnels cette passerelle est-elle la plus adaptée ?
Cette passerelle est conçue pour un usage intensif en milieu industriel, notamment pour la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, ainsi que pour l’entretien de mobilier urbain et de voirie. Elle convient particulièrement aux environnements nécessitant une solution mobile et sécurisée pour accéder à des hauteurs modérées.
