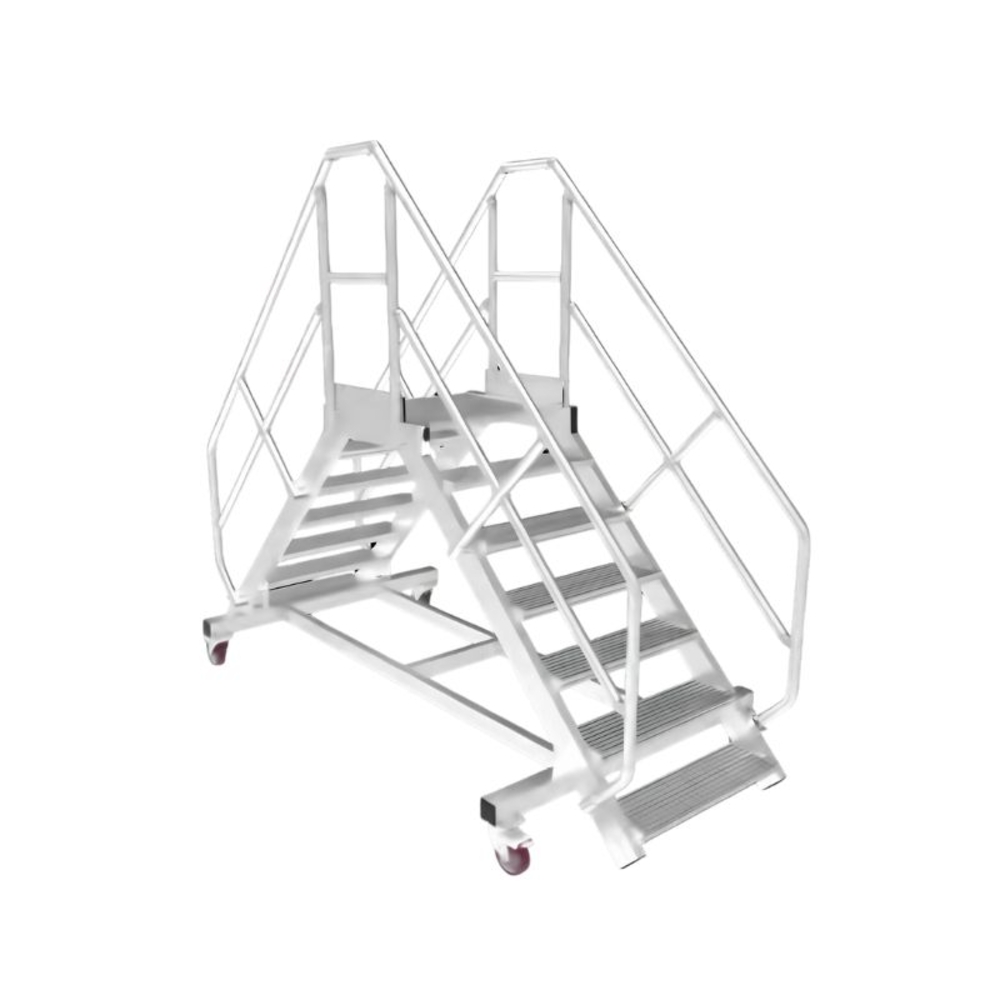

Passerelle mobile 60 degrés - hauteur 83 cm - TUBESCA COMABI - 05910103

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm.

2 mains courantes en série.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit. Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...). Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle mobile inclinée à 60 degrés avec une hauteur hors tout de 830 mm, référence TUBESCA COMABI 05910103.

Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 780 mm pour une inclinaison à 60°.
- Extensions possibles de la plate-forme par modules de 50 mm, jusqu’à 3000 mm.
- Deux mains courantes en série.
- Plate-forme équipée d’un garde-corps sur deux côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- Deux traverses avec roues pivotantes Ø 150 mm avec frein, adaptées à la hauteur du produit.
- Barre de renfort sous la plate-forme.
- Option : système roulant débrayable.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour transformer la passerelle en plate-forme de travail sécurisée (protection sur les 4 côtés).

Usages et applications :
- Usage intensif en milieu industriel.
- Maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Conforme aux normes EN ISO 14122 et EN 1090 (norme applicable aux installations fixes, la passerelle mobile est conforme dans le cadre de ses usages).

Fonctionnement :
- Escalier incliné à 60°, adapté pour les espaces réduits.
- L’utilisateur doit descendre face à l’escalier pour des raisons de sécurité.
- Mobilité assurée par roues pivotantes avec frein, adaptées à la hauteur (Ø 125 mm et Ø 150 mm).
- Fixation de l’escalier par des équerres à chaque extrémité.

Caractéristiques techniques détaillées :
- Matériau : aluminium.
- Charge maximale admissible : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Hauteur hors tout : 830 mm.
- Largeur hors tout : 1150 mm (largeur traverse).
- Largeur des marches : 800 mm.
- Longueur standard plate-forme : 780 mm.
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Norme : EN 14122.
- Garantie : 5 ans.

Dimensions, poids, valeurs, tolérances :
- Encombrement au sol : 1447 mm.
- Largeur hors tout : 1150 mm.
- Longueur hors tout : 1200 mm.
- Poids approximatif : non spécifié précisément pour ce modèle, mais poids similaire pour passerelles de cette gamme : environ 38 à 53 kg selon longueur.

Performances :
- Résistance mécanique conforme aux normes industrielles.
- Sécurité renforcée par garde-corps, sous-lisses et plinthes.
- Mobilité facilitée par roues pivotantes avec freins adaptés.

Matériaux et composition :
- Aluminium pour la structure et les marches.
- Marches fixées par visserie.
- Garde-corps en aluminium avec sous-lisses et plinthes.

Compatibilités :
- Compatible avec extensions de plate-forme jusqu’à 3000 mm.
- Portillons et garde-corps additionnels en option pour sécurisation complète.

Normes et certifications :
- Conforme à la norme EN ISO 14122 relative aux accès permanents aux machines.
- Conforme à la norme EN 1090 (pour les installations fixes).
- Garantie 5 ans.

Conditions d’utilisation et recommandations :
- Usage industriel intensif.
- Préconisation d’un revêtement antidérapant en caillebotis pour usage extérieur.
- Pour raisons de sécurité, descente face à l’escalier recommandée à 60°.
- Ne pas dépasser la charge maximale de 150 kg par marche.
- Fixation par équerres recommandée pour stabilité.

Avantages produit :
- Modularité avec extensions de plate-forme.
- Mobilité avec roues pivotantes freinées adaptées.
- Sécurité renforcée par garde-corps sur deux côtés.
- Montage simplifié grâce à la livraison en sous-ensembles.
- Garantie longue durée (5 ans).
- Aluminium léger et durable, adapté aux environnements industriels.

Conditionnement, stockage, conservation :
- Livré en colis pré-montés par sous-ensembles.
- Notice de montage incluse.
- Stockage conseillé à l’abri des intempéries pour préserver les composants.

Informations complémentaires :
- Option système roulant débrayable pour faciliter les déplacements.
- Portillon en option pour sécuriser la plate-forme de travail.
- Diamètres des roues adaptés à la hauteur pour une meilleure stabilité et maniabilité.

Cette passerelle mobile à 60° hauteur 83 cm est une solution modulaire, sécurisée et robuste, adaptée aux environnements industriels nécessitant un accès mobile et sécurisé sur des hauteurs intermédiaires.
