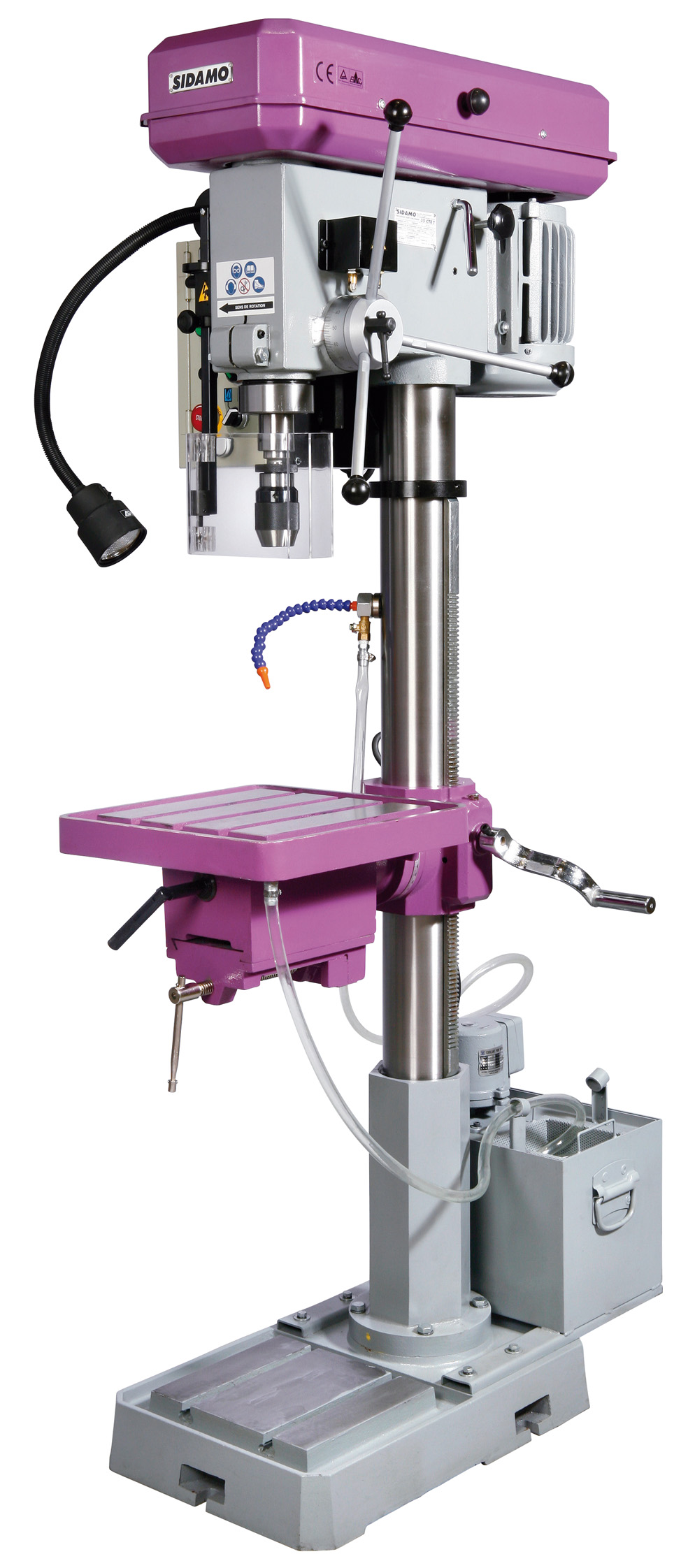

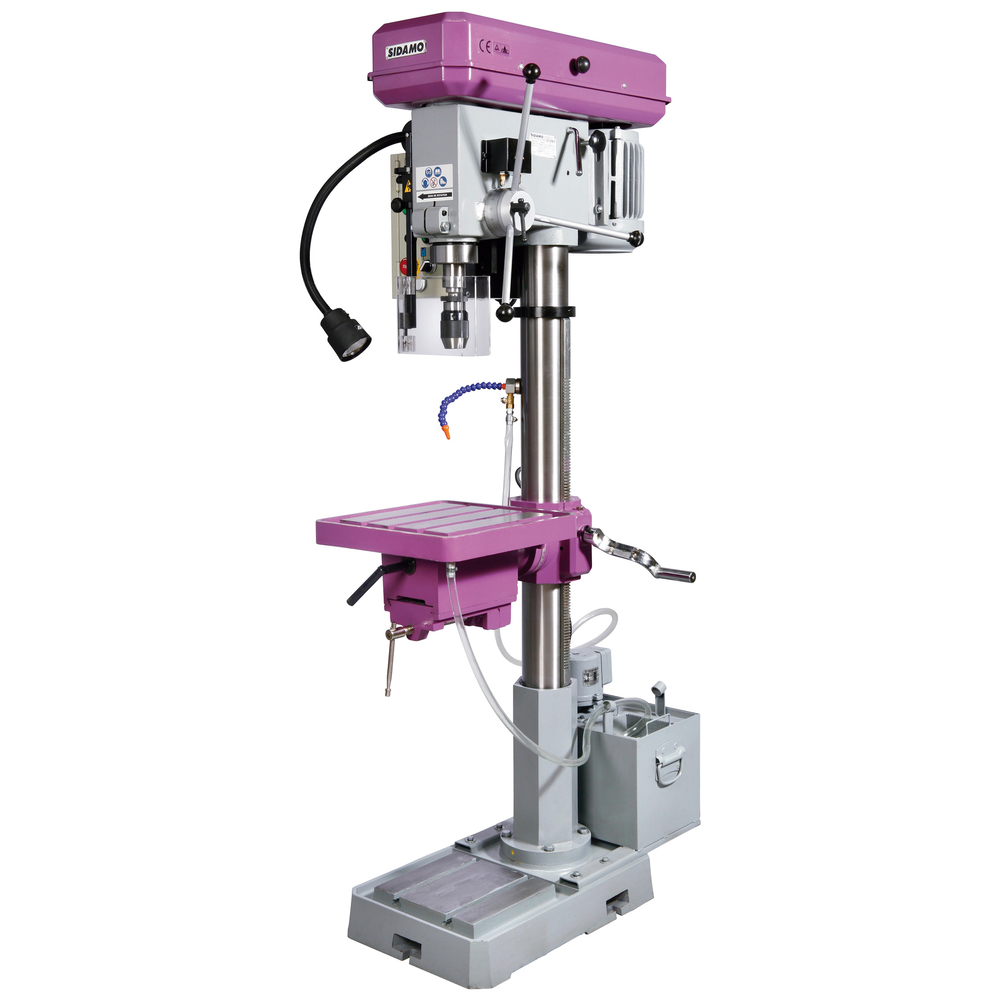

Perceuse taraudeuse 35 CTE : perçage et taraudage des métaux, plastiques et bois sous lubrification SIDAMO - 20502029

Bâti, tête et socle en fonte aciéré
Colonne en acier
Transmission par courroies trapézoïdales avec réglages de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Butée de profondeur de perçage
Moteur 2 vitesses
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Microrupteur de sécurité du capot poulies
Système de taraudage semi-automatique avec inversion manuelle, capacité M16
Ecran polycarbonate asservi
Eclairage à LED 24 V
Table-étau réversible 2 positions, vernier gradué
Etau monté sur glissière
Déplacement de la table par crémaillère
Livrée avec : Accessoires livrés de série :
- Mandrin porte taraud M3 à M16
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône

Hauteur (cm)
180.00
Largeur (cm)
55.00
Longueur (cm)
84.00
Poids net (Kg)
270.00
Puissance (kW)
1.5
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
115 - 1910
Capacité de perçage maxi (mm)
35
Capacité de taraudage maxi (mm)
16
Cône morse
CM4
Diam colonne (mm)
102
Course de broche (mm)
140
Nombre de vitesses
18

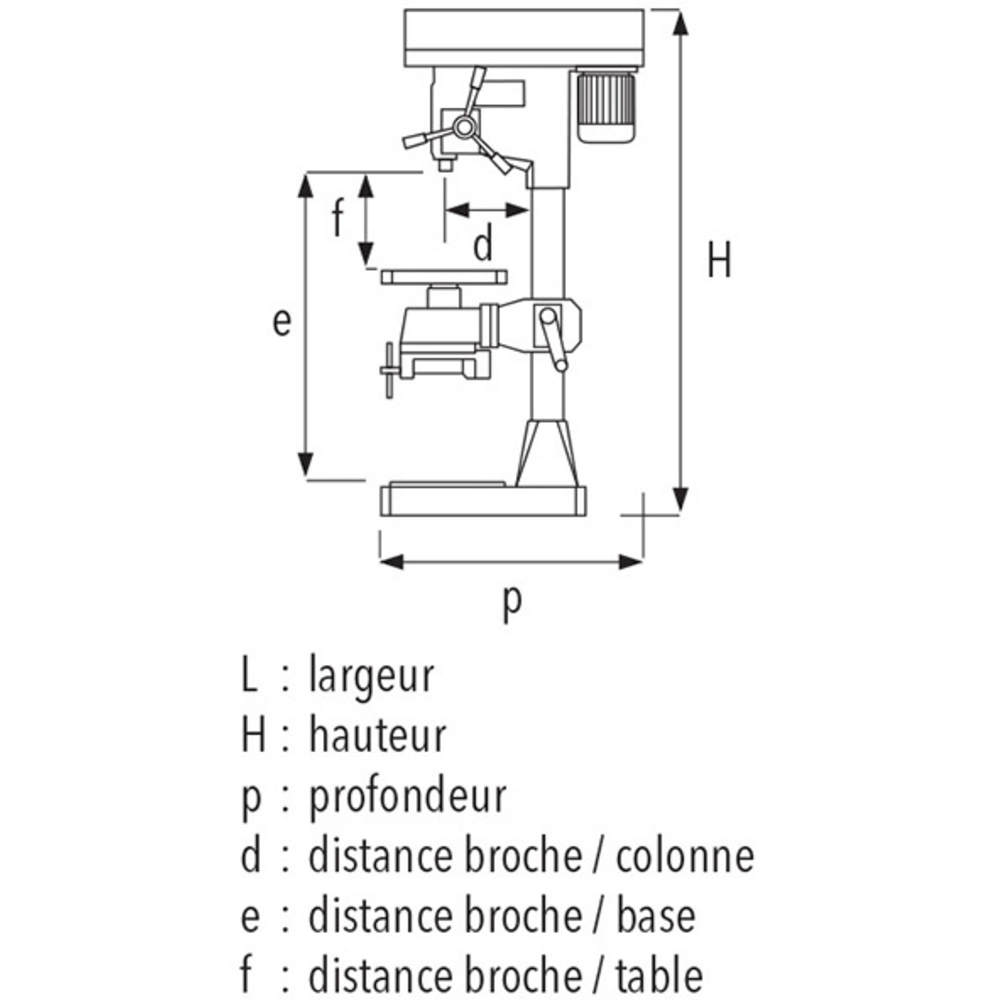

d: distance broche colonne (mm)
230
e: distance broche base (mm)
1 230
f: distance broche table (mm)
100-680
Dimension de table (mm)
380 x 380
Entraxe rainurage table (mm)
2 x 77
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Arrosage
Largeur de mors (mm)
120
Hauteur de mors (mm)
40
Ouverture (mm)
Descente automatique (mm/tr)
Non
Descente lente
Taraudage semi-automatique
Table à mouvements croisés

La perceuse taraudeuse 35 CTE s’utilise en effectuant des opérations de perçage et de taraudage sous lubrification, sur un poste fixe, avec un mouvement vertical. Avant toute utilisation, il faut s’assurer que la pièce à usiner est solidement fixée sur la table ou dans l’étau, en utilisant des outils de serrage appropriés. L’outil (foret ou taraud) doit être affûté, propre et parfaitement serré dans le mandrin.

Le fonctionnement général commence par la mise en place de la machine : régler la hauteur de la table-étau réversible, ajuster l’écran de protection polycarbonate, sélectionner la vitesse de rotation adaptée au matériau et au diamètre de l’outil, et régler la butée de profondeur de perçage ou de taraudage.

Pour le perçage, la broche doit être en position haute au départ, puis on sélectionne le mode « perçage » sur le pupitre de commandes, on met en marche la machine, on active l’arrosage du liquide de coupe et on exerce une pression modérée sur les bras de descente pour faire pénétrer le foret dans la pièce. À la fin du perçage, la broche doit être ramenée en position haute.

Pour le taraudage, la procédure est similaire : la broche démarre en position haute, on sélectionne le mode « taraudage », on met en marche la machine et l’arrosage, puis on exerce une pression modérée sur les bras de descente. Le taraudage se fait avec un système semi-automatique d’inversion manuelle : lorsque la profondeur choisie est atteinte, la broche s’inverse automatiquement grâce à un microrupteur de fin de course. Il faut accompagner lentement le retour de la broche pour dégager le taraud. Il est aussi possible d’inverser la broche manuellement à tout moment via un interrupteur dédié. À la fin, la broche est ramenée en position haute.

La table-étau est réversible et peut être déplacée verticalement, tournée et l’étau peut coulisser sur la table. Tous les réglages de la table doivent être effectués machine arrêtée pour éviter tout risque de pincement ou d’écrasement.

Le liquide de coupe, composé d’eau et d’huile soluble, est alimenté par une électropompe. Il faut veiller à maintenir un niveau suffisant dans le bac de remplissage et régler le débit d’arrosage pour lubrifier abondamment l’outil pendant l’usinage.

En cas de dysfonctionnement, il faut arrêter la machine, couper l’alimentation électrique, et vérifier les réglages, l’état des outils et des pièces mobiles avant de reprendre l’utilisation.

Toutes les opérations doivent être réalisées en respectant les dispositifs de commandes et protections, avec le port obligatoire des équipements de protection individuelle adaptés, et en veillant à ne jamais maintenir les pièces à usiner à la main pendant le fonctionnement.

Les vitesses de rotation de la broche se sélectionnent en modifiant la position des courroies sur les poulies, après avoir ouvert le capot-poulies et desserré les poignées de tension du moteur. La tension des courroies doit être contrôlée pour assurer un fonctionnement correct.

Cette utilisation s’applique dans des conditions normales, en perçant ou taraudant des matériaux tels que les métaux ferreux et non ferreux, les matières plastiques et le bois, sous lubrification. Toute autre utilisation ou matériau n’est pas couverte par les instructions.

En résumé, l’opérateur doit préparer la machine, fixer solidement la pièce, sélectionner les réglages adaptés (vitesse, profondeur, mode), activer l’arrosage, puis réaliser les opérations de perçage ou taraudage en contrôlant la descente de la broche, avant de remettre la machine à l’arrêt et ramener la broche en position haute.
