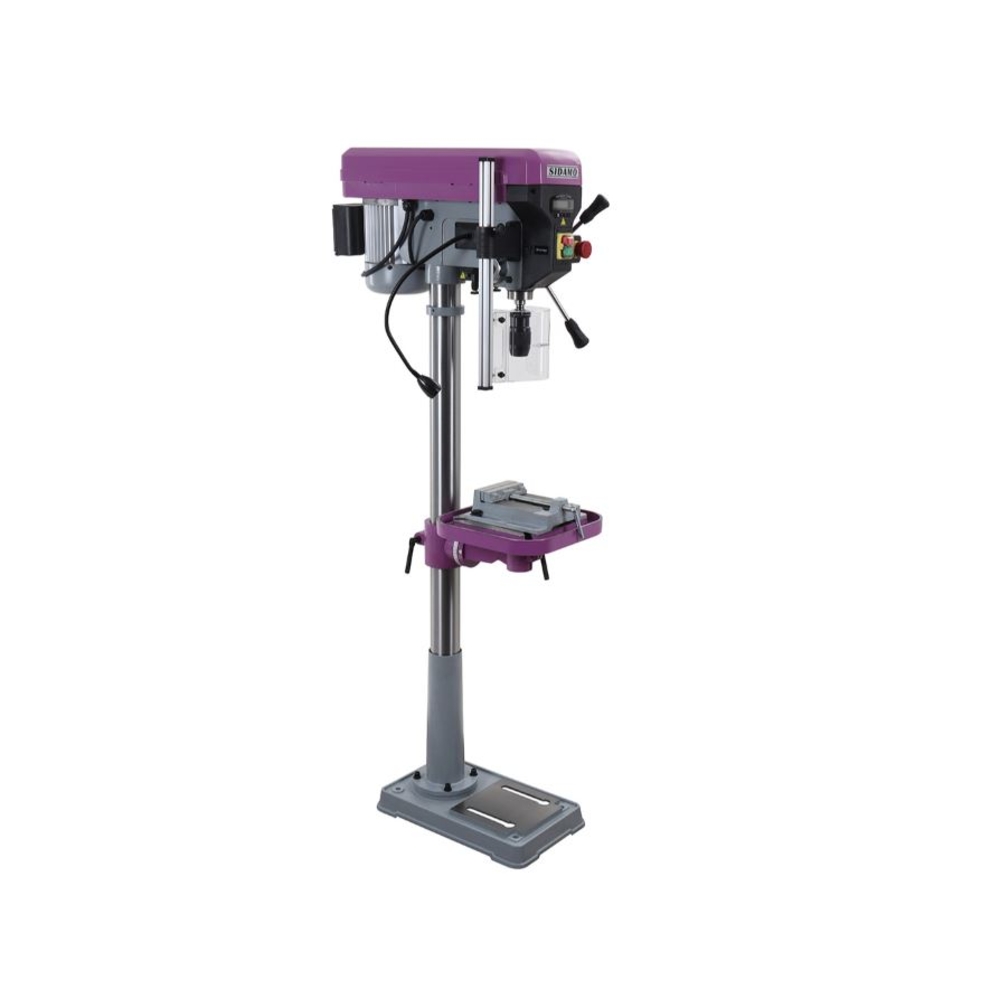

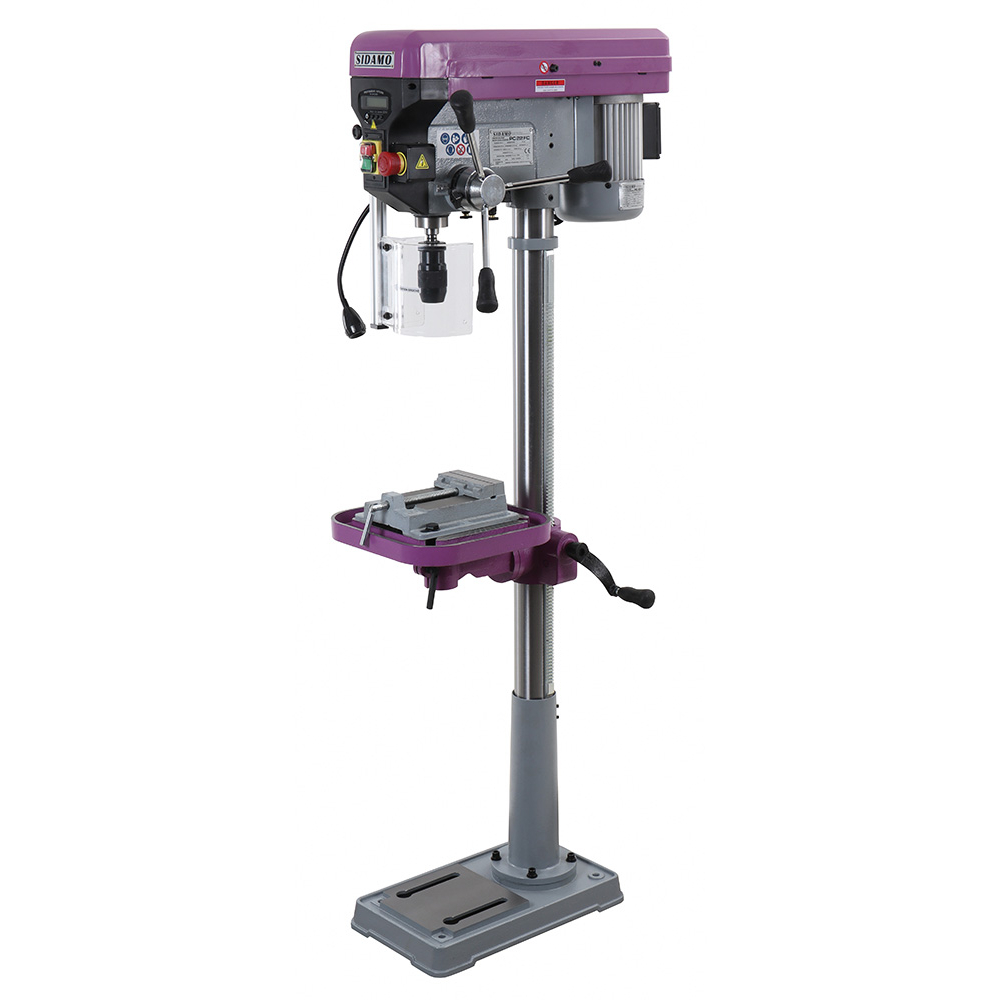

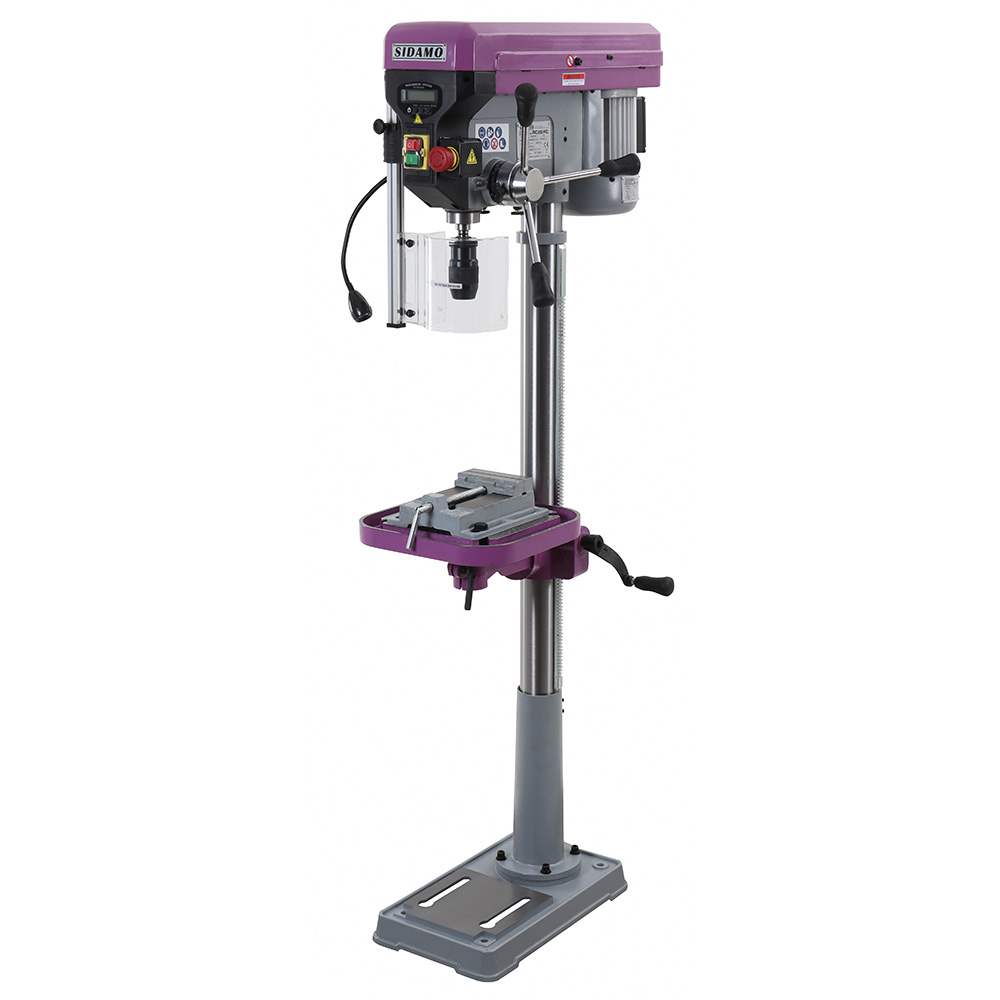

Perceuse sur colonne EXPERT 22 PC Mono pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502103
Référence : S06620502103
Découvrez Perceuse sur colonne EXPERT 22 PC Mono pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502103 disponible à l'achat
- Colonne en fonte aciérée pour une grande robustesse
- Affichage digital pour une précision optimale
- Table inclinable jusqu'à 45° avec récupérateur de liquide
- 16 vitesses de broche de 210 à 2880 tr/mn
- Puissance de 0.75 kW adaptée aux matériaux variés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies crantées et poulies acier
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Ecran de protection de mandrin asservi
Table carrée inclinable jusqu'à 45 °, avec récupérateur de liquide de coupe
Déplacement de la table par crémaillère
Affichage digital pour la profondeur de perçage
Affichage digital de la vitesse de broche
Laser de position de perçage
Eclairage à LED
Capot poulies équipé d'un microrupteur de sécurité à griffe
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
Le fonctionnement est sécurisé grâce à un interrupteur marche/arrêt avec bobine à manque de tension, un arrêt coup de poing à accrochage, un capot poulies muni d’un microrupteur de sécurité à griffe et un écran de protection de mandrin asservi. La table carrée de 305 x 305 mm est inclinable jusqu’à 45° et dispose d’un récupérateur de liquide de coupe ainsi que d’un déplacement par crémaillère.
L’équipement intègre un affichage digital pour la profondeur de perçage et la vitesse de broche, un laser de position de perçage et un éclairage à LED pour une meilleure visibilité de la zone de travail.
Caractéristiques techniques principales :
- Hauteur : 156 cm
- Largeur : 36 cm
- Longueur : 63 cm
- Poids net : 63 kg
- Puissance : 0,75 kW
- Alimentation : 230 V monophasé
- Vitesse de broche : de 210 à 2880 tours/minute, avec 16 vitesses disponibles
- Capacité maximale de perçage : 22 mm
- Cône morse : CM2
- Diamètre de colonne : 72 mm
- Course de broche : 85 mm
- Distances importantes : broche-colonne 180 mm, broche-base 1175 mm, broche-table 685 mm
Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Étau à vis avec jeu de brides
Cette perceuse ne dispose pas de table-étau réversible, ni d’arrosage, de descente automatique ou lente, de taraudage semi-automatique ni de table à mouvements croisés.
Elle offre une solution fiable et polyvalente pour le perçage précis et régulier de matériaux variés dans un environnement professionnel.
Hauteur (cm)
156.00
Largeur (cm)
36.00
Longueur (cm)
63.00
Poids net (Kg)
Puissance (kW)
0.75
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
210 - 2880
Capacité de perçage maxi (mm)
22
Cône morse
CM2
Diam colonne (mm)
72
Course de broche (mm)
85
Nombre de vitesses
16
d: distance broche colonne (mm)
180
e: distance broche base (mm)
1 175
f: distance broche table (mm)
685
Dimension de table (mm)
305 x 305
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’opérateur doit d’abord monter et fixer la machine sur un sol adapté, puis assembler les différentes parties (colonne, table, tête de perceuse, écran de protection mandrin, bras de cabestan, etc.) selon les étapes précisées, en s’assurant de la stabilité et du bon serrage des éléments (pages 8 à 10). La table de travail est réglable en hauteur, rotation, inclinaison (jusqu’à 45°) et peut recevoir un étau fixé par un jeu de brides (page 16-17). Un système de lubrification optionnel peut être installé sur la table.
L’outil de perçage se monte dans le mandrin auto-serrant ou directement sur la broche, après nettoyage des surfaces de contact (page 13). Le changement d’outil nécessite de placer la table en position basse, de bloquer la broche, puis d’extraire l’outil à l’aide d’un chasse-cône.
La vitesse de rotation de la broche se règle uniquement à l’arrêt, par déplacement manuel des courroies sur les poulies dans le capot-poulies, selon un tableau des vitesses adapté aux matériaux et diamètres d’outils (pages 18-19). L’affichage digital indique la vitesse de broche et la profondeur de perçage, cette dernière pouvant être limitée par une butée mécanique réglable (pages 14-15).
Le perçage s’effectue en abaissant la broche à l’aide des bras de cabestan, en maintenant fermement le matériau à percer fixé sur la table ou dans l’étau, sans jamais tenir le matériau à la main. L’écran de protection mandrin amovible doit être positionné et verrouillé avant la mise en marche (page 15). Un guide laser permet de positionner précisément le point de perçage (page 20).
L’éclairage LED intégré s’active par interrupteur pour améliorer la visibilité de la zone de travail (page 19).
En cas de dysfonctionnement ou d’incidents, il convient de consulter les tableaux de défauts et solutions (non fournis ici) et d’arrêter la machine avant toute intervention.
Ainsi, l’utilisation consiste à préparer la machine et le poste de travail, sélectionner la vitesse adaptée, positionner l’outil et la pièce, régler la profondeur de perçage, protéger la zone avec l’écran mandrin, puis actionner la machine pour percer en abaissant la broche manuellement, tout en surveillant l’affichage digital et le guide laser pour obtenir un perçage précis et régulier.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette perceuse colonne peut-elle percer efficacement ?
Cette perceuse colonne est conçue pour percer les métaux, les plastiques et le bois. Elle offre une option de lubrification pour améliorer le processus de perçage sur ces matériaux.
Comment la structure de la perceuse assure-t-elle sa robustesse et sa stabilité ?
La colonne est fabriquée en fonte aciérée, ce qui garantit une robustesse et une stabilité accrues, adaptées à un usage régulier et professionnel.
Quels sont les avantages de la lubrification optionnelle intégrée à cette perceuse ?
La lubrification optionnelle permet d’optimiser le perçage en réduisant la friction, ce qui améliore la qualité des trous et prolonge la durée de vie des outils de coupe.
Dans quels contextes professionnels cette perceuse colonne est-elle la plus adaptée ?
Grâce à sa conception robuste et à ses caractéristiques techniques, cette perceuse convient particulièrement aux ateliers et aux environnements professionnels nécessitant un perçage précis et régulier sur différents matériaux.
