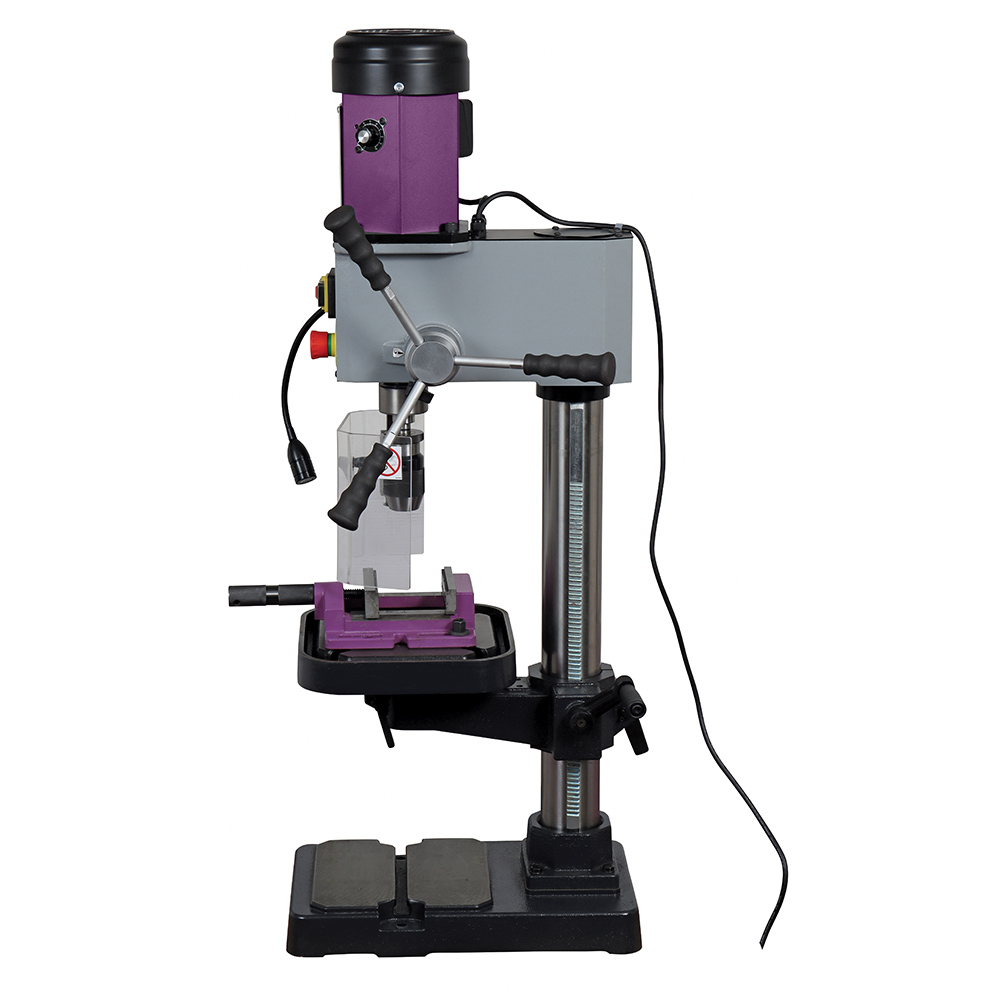

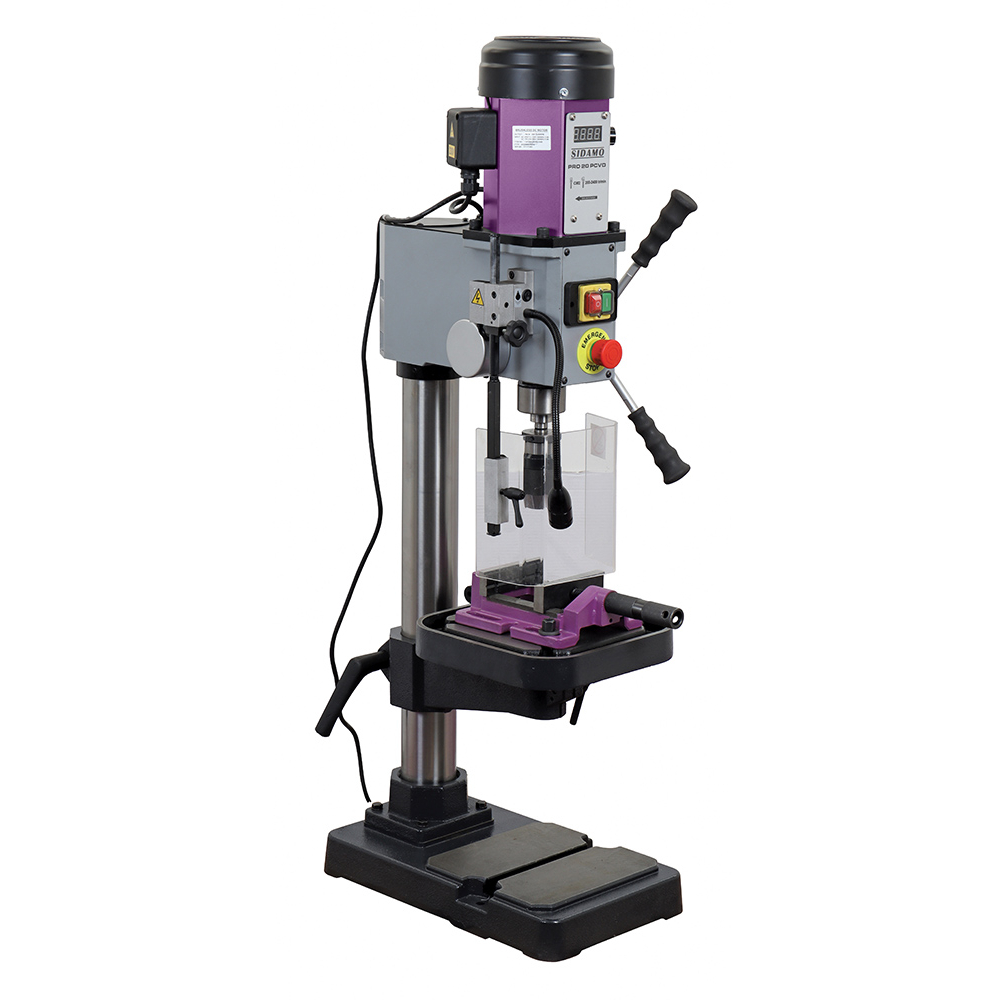

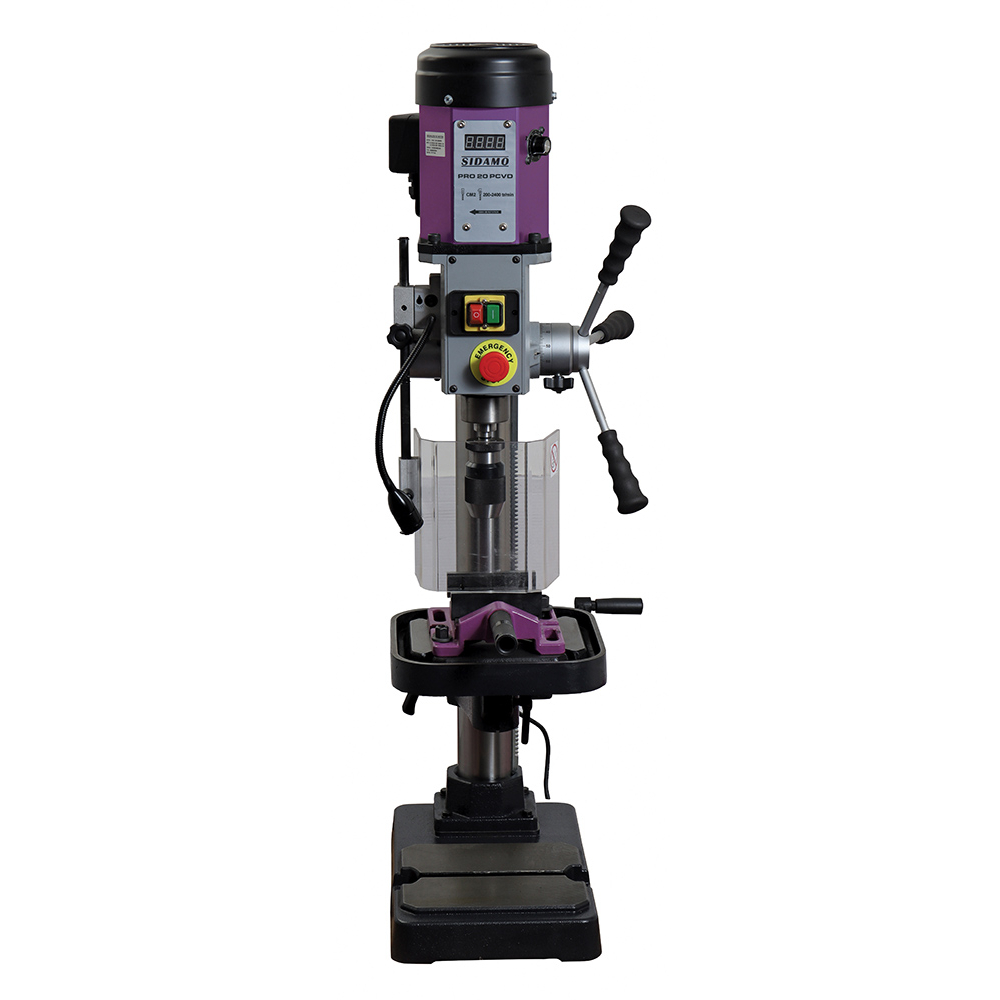

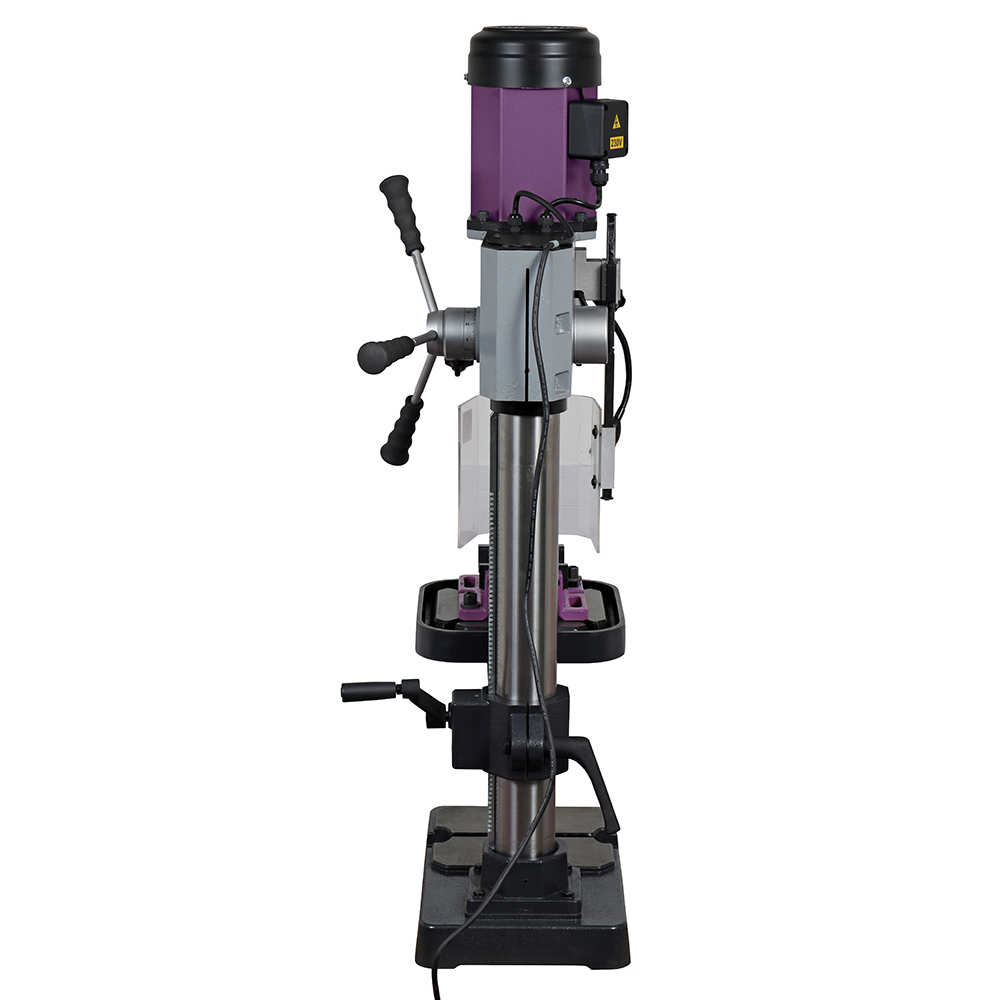

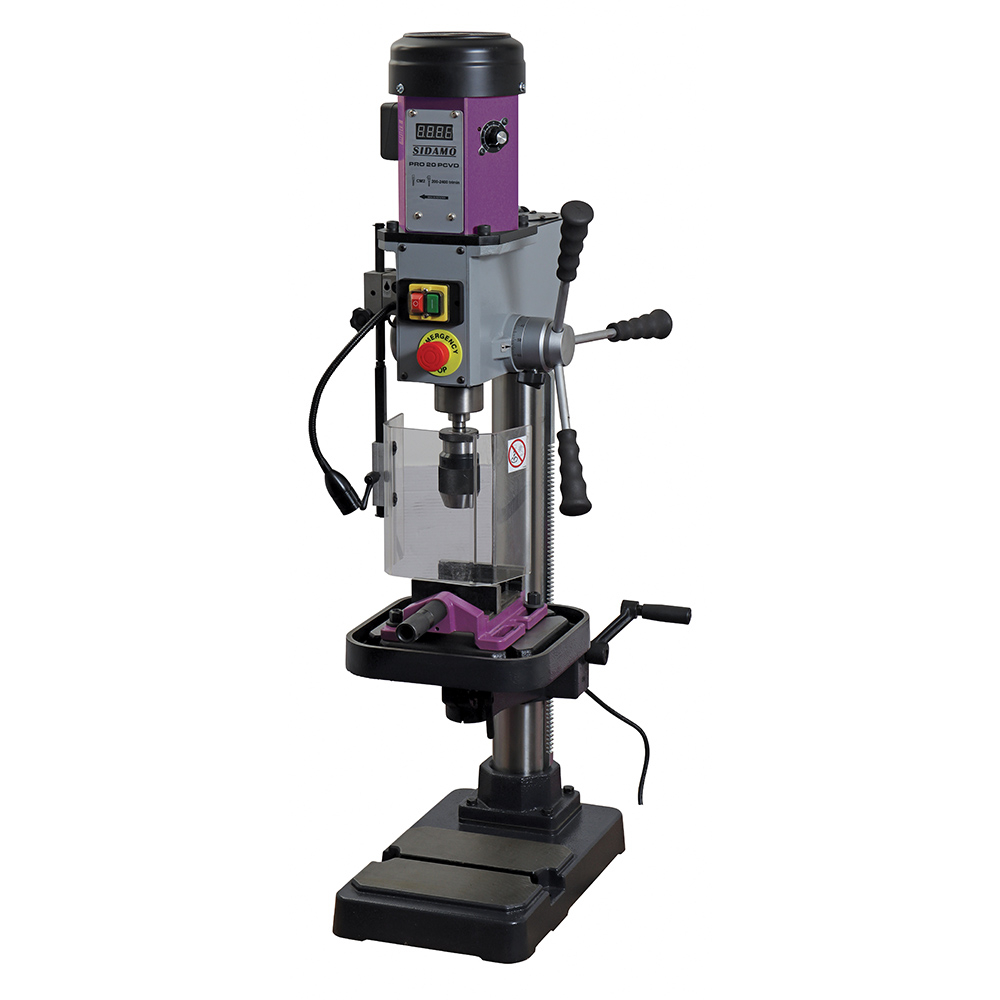

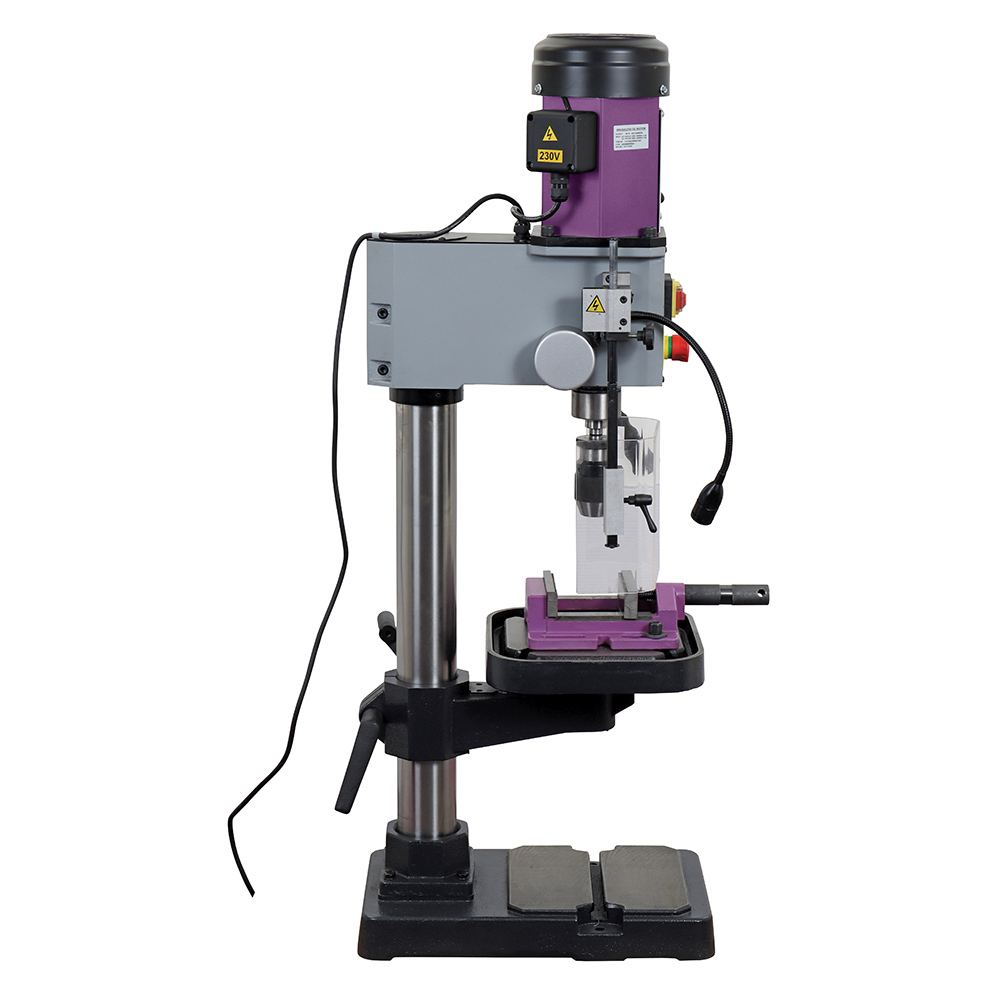

Perceuse d'établi PRO 20 PEVD pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502098
Référence : S06620502098
Découvrez Perceuse d'établi PRO 20 PEVD pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502098 disponible à l'achat
- Moteur brushless pour une longue durée de vie
- Vitesse variable de 200 à 2400 tr/mn pour un perçage précis
- Table 280 x 280 mm avec récupérateur de lubrifiant
- Puissance de 0.75 kW adaptée aux métaux et bois
- Fonctionnement silencieux avec éclairage LED intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Perceuse à moteur brushless à courant continu entraînement direct unique sur le marché
Longévité accrue du moteur et de la transmission directe
Consommation d'énergie réduite, contrôle du couple, vitesse de coupe constante
Fonctionnement silencieux et entretien réduit
Encombrement réduit du fait de l'intégration du moteur au-dessus de la broche
Bâti, tête et socle en fonte aciérée lourde pour la rigidité et la précision
Transmission directement entre le moteur et la broche, sans courroie
Butée de profondeur de perçage
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Potentiomètre de vitesse de broche
Arrêt coup de poing à accrochage
Ecran de protection de mandrin amovible asservi
Eclairage à LED 3,6 V - 3 W
Table avec récupérateur de lubrifiant + rainurage table 12 mm
Déplacement de la table par crémaillère
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSF 120 et jeu de brides
Le bâti, la tête et le socle sont en fonte aciérée lourde, assurant rigidité et précision. La transmission s’effectue directement entre le moteur et la broche, sans courroie. La perceuse dispose d’une butée de profondeur de perçage, d’un variateur de vitesse électronique avec affichage digital et potentiomètre de réglage, ainsi que d’un arrêt coup de poing à accrochage. Un écran de protection de mandrin amovible et asservi est intégré, ainsi qu’un éclairage LED 3,6 V - 3 W.
La table, de dimensions 280 x 280 mm, est équipée d’un récupérateur de lubrifiant et d’un rainurage de 12 mm, avec déplacement par crémaillère.
Caractéristiques techniques principales :
- Hauteur : 119 cm
- Largeur : 43,5 cm
- Longueur : 50 cm
- Poids net : 83,5 kg
- Puissance : 0,75 kW
- Alimentation : 230 V monophasé
- Vitesse de broche variable de 200 à 2400 tr/min
- Capacité maximale de perçage : 20 mm
- Cône morse : CM2
- Diamètre de la colonne : 80 mm
- Course de broche : 90 mm
- Distances : broche-colonne 180 mm, broche-base 650 mm, broche-table 420 mm
- Table-étau non réversible
- Pas d’arrosage, descente automatique, descente lente, taraudage semi-automatique ni table à mouvements croisés
Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Étau BSF 120 avec jeu de brides
Cette perceuse allie robustesse, précision et performances adaptées aux travaux exigeants sur différents matériaux.
Hauteur (cm)
119.00
Largeur (cm)
43.50
Longueur (cm)
50.00
Poids net (Kg)
83.50
Puissance (kW)
0.75
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
200 : 2400
Capacité de perçage maxi (mm)
20
Cône morse
CM2
Diam colonne (mm)
80
Course de broche (mm)
90
Nombre de vitesses
Variable
d: distance broche colonne (mm)
180
e: distance broche base (mm)
650
f: distance broche table (mm)
420
Dimension de table (mm)
280 x 280
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Pour utiliser la perceuse, l’opérateur doit s’assurer que l’outil est bien monté et fermement bloqué dans le mandrin ou la broche. Le matériau à percer doit être solidement fixé sur la table ou dans l’étau à l’aide de brides, afin d’éviter tout déplacement pendant l’usinage. La table peut être réglée en hauteur, en rotation et en orientation axiale, et dispose d’un récupérateur de lubrifiant.
La profondeur de perçage est ajustable grâce à une butée de profondeur positionnée sur le cabestan. L’éclairage LED intégré peut être activé pour améliorer la visibilité lors du perçage.
La procédure de perçage débute par la mise en marche de la machine via l’interrupteur vert, après déverrouillage de l’arrêt coup de poing et fermeture de l’écran de protection. L’opérateur règle la vitesse de rotation adaptée au matériau et à l’outil utilisés. Le perçage s’effectue en exerçant une pression modérée sur les bras de cabestan, en évitant de heurter l’outil sur le matériau. Un liquide de coupe peut être appliqué manuellement pour refroidir l’outil.
En cas de blocage de l’outil dans le matériau, la machine doit être arrêtée via l’arrêt coup de poing, l’écran de protection ouvert, puis l’outil débloqué avec précaution. En cas d’enroulement de copeaux, ceux-ci doivent être retirés avec un crochet après arrêt de la machine.
Après usage, la broche doit être relevée avec précaution et la machine arrêtée. L’écran de protection est alors ouvert et l’arrêt coup de poing verrouillé.
En cas d’incident électrique ou de coupure, la broche doit être relevée avant de redémarrer la machine.
La machine ne doit pas être utilisée à l’extérieur ni dans des environnements humides. Elle doit être installée sur un socle ou un établi stable, plat et non glissant, dans un lieu sec, aéré et bien éclairé.
Pour obtenir un résultat conforme, il est nécessaire de respecter les réglages de vitesse en fonction du matériau et du diamètre de l’outil, ainsi que la fixation correcte du matériau à percer. Le poids maximum supporté par la table est de 30 kg.
En cas de dysfonctionnement, plusieurs défauts sont identifiés avec des solutions spécifiques, par exemple vérifier l’alimentation électrique, le bon serrage des outils, la propreté et la lubrification de la broche.
Cette utilisation s’inscrit dans un contexte d’usinage intensif à sec des métaux, plastiques et bois, avec possibilité d’ajouter une lubrification manuelle ou optionnelle.
Toutes les opérations doivent être réalisées en respectant les consignes de sécurité, notamment le port d’équipements de protection individuelle adaptés, et en veillant à ce qu’aucune personne ne soit exposée aux débris projetés.
Enfin, un entretien régulier est nécessaire pour maintenir le bon fonctionnement de la machine, incluant nettoyage, lubrification, contrôle des dispositifs de sécurité et de l’état des câbles électriques.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse d’établi PRO 20 PEVD ?
La perceuse PRO 20 PEVD est équipée d’un moteur brushless à courant continu avec entraînement direct, assurant une longévité accrue. Sa puissance est de 0,75 kW, avec une vitesse de broche variable de 200 à 2400 tr/min. La capacité maximale de perçage est de 20 mm, avec un cône morse CM2 et une course de broche de 90 mm. La table mesure 280 x 280 mm et dispose d’un récupérateur de lubrifiant.
Comment la machine garantit-elle la sécurité de l’opérateur pendant l’utilisation ?
La machine intègre un écran de protection mandrin amovible et asservi, qui doit être fermé pour que la machine fonctionne. Elle dispose également d’un arrêt coup de poing à accrochage pour un arrêt d’urgence rapide. L’opérateur doit porter des équipements de protection individuelle adaptés, notamment des lunettes, des chaussures de sécurité, une protection auditive et respiratoire si nécessaire (notice pages 3 à 6).
Quels sont les réglages disponibles pour adapter la perceuse aux différents matériaux et outils ?
La vitesse de rotation de la broche est réglable via un potentiomètre, avec affichage digital pour un contrôle précis. La profondeur de perçage est ajustable grâce à une butée de profondeur positionnée sur le cabestan. La table peut être réglée en hauteur, en rotation et en orientation axiale, avec un déplacement par crémaillère (notice pages 13-14).
Comment se déroule la procédure de perçage avec cette perceuse ?
Avant perçage, l’outil doit être correctement monté et serré, et le matériau solidement fixé sur la table ou dans l’étau. L’opérateur règle la vitesse adaptée, ferme l’écran de protection, déverrouille l’arrêt coup de poing, puis met en marche la machine. Le perçage s’effectue en exerçant une pression modérée sur les bras de cabestan, avec possibilité d’utiliser un liquide de coupe manuellement pour le refroidissement (notice page 17).
Quels sont les incidents de fonctionnement courants et comment les résoudre ?
En cas de blocage de l’outil dans le matériau, il faut arrêter la machine, ouvrir l’écran de protection, débloquer l’outil avec précaution, puis vérifier son état. En cas d’enroulement de copeaux, il est recommandé d’arrêter la machine et de retirer les copeaux à l’aide d’un crochet. En cas de coupure électrique, relever la broche avant de redémarrer. La machine est équipée d’un dispositif empêchant tout redémarrage intempestif (notice pages 18-19).
Quels sont les entretiens recommandés pour assurer la durabilité et la performance de la perceuse ?
Un entretien régulier est nécessaire, incluant nettoyage quotidien pour enlever les copeaux, lubrification des parties coulissantes et du mécanisme de montée/descente de la table, contrôle des dispositifs de sécurité et de l’état du câble électrique. Un nettoyage plus approfondi est recommandé hebdomadairement, avec affûtage des outils et contrôle du serrage des vis. Un contrôle semestriel inclut un test de continuité du circuit de protection (notice page 20).
