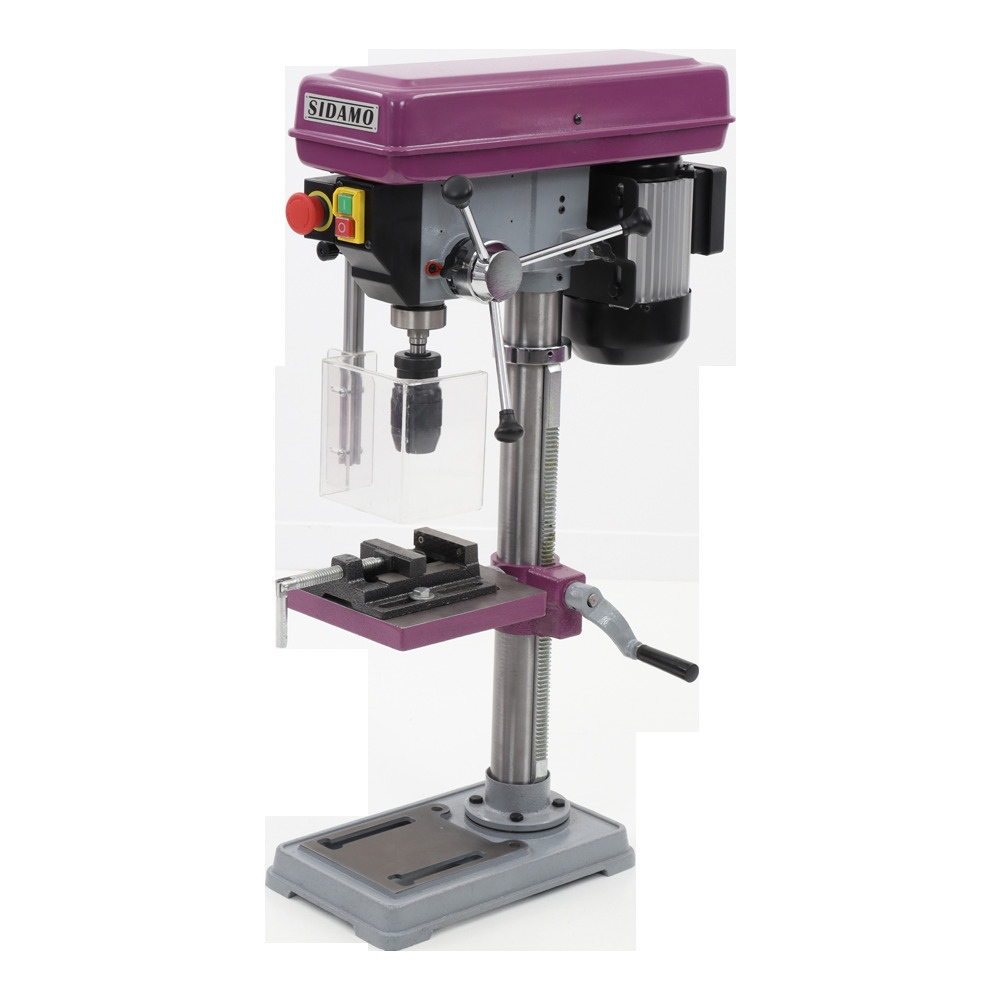

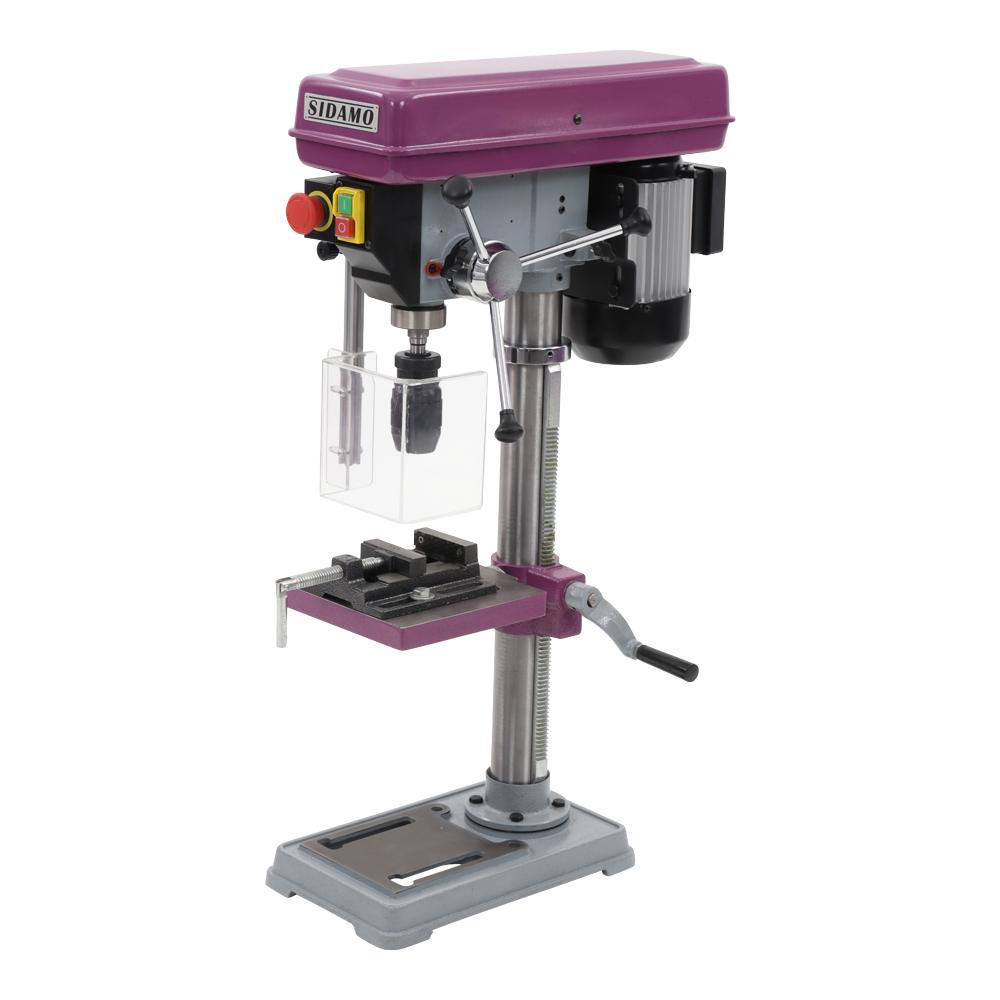

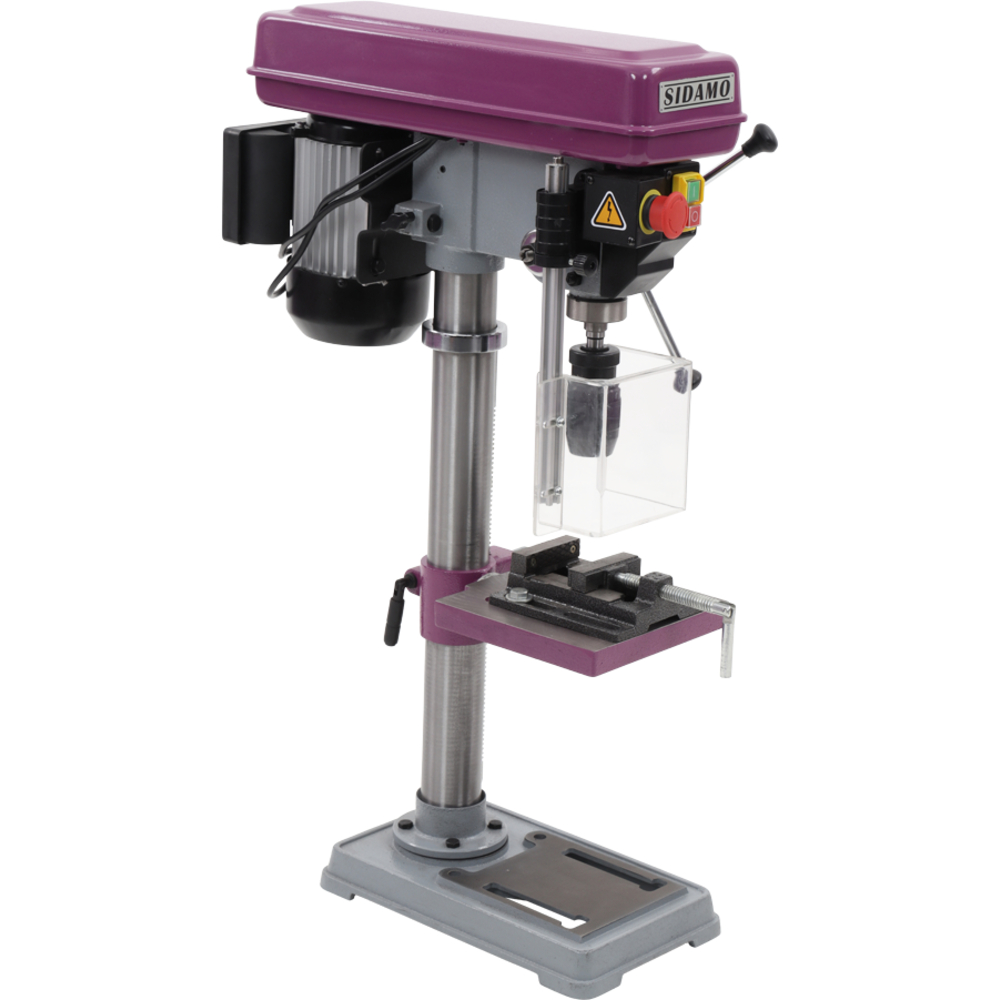

Perceuse d'établi STAR 16 PE pour perçage à sec des métaux, plastiques et bois SIDAMO - 20501017
Référence : S06620501017
Découvrez Perceuse d'établi STAR 16 PE pour perçage à sec des métaux, plastiques et bois SIDAMO - 20501017 disponible à l'achat
- Colonne en fonte pour une grande stabilité
- Vitesse variable de 200 à 2500 tr/mn pour tous matériaux
- Table inclinable jusqu'à 45 ° pour plus de polyvalence
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies trapézoïdales
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Microrupteur de sécurité à griffe au niveau du capot poulies
Ecran de protection de mandrin asservi
Table inclinable jusqu'à 45 °
Déplacement de la table par crémaillère
Livrée avec : Livrée avec:
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
La machine intègre plusieurs dispositifs de sécurité dont un capot poulies équipé d’un microrupteur, un écran de protection mandrin asservi, un arrêt coup de poing à accrochage et un interrupteur marche/arrêt avec bobine à manque de tension. L’écran de protection est réglable en hauteur et doit être positionné pour empêcher l’accès à la partie non travaillante de l’outil.
La table de travail, de dimensions 200 x 200 mm, est montée sur un collier support avec crémaillère, permettant un réglage en hauteur, une rotation à 360° et une inclinaison jusqu’à 45°. Elle est équipée de rainures en « T » (entraxe 112 mm) pour la fixation d’un étau à vis livré avec un jeu de brides, assurant le maintien sécurisé des pièces à percer.
Les caractéristiques techniques détaillées sont les suivantes :
- Capacité de perçage maximale : 16 mm
- Cône morse : CM2
- Diamètre de colonne : 60 mm
- Course de broche : 65 mm
- Distances : broche-colonne 130 mm, broche-base 535 mm, broche-table 420 mm
- Dimensions totales (P x l x h) : 500 x 260 x 830 mm
- Poids : 30 kg
La perceuse est livrée avec un mandrin auto-serrant 1 à 16 mm, une queue de mandrin, un chasse cône, un étau à vis avec jeu de brides, et les clés de service nécessaires.
Son utilisation nécessite le respect strict des consignes de sécurité, notamment le port d’équipements de protection individuelle (lunettes, protections auditives, chaussures de sécurité, vêtements ajustés, gants lors du nettoyage ou changement d’outil). La machine doit être fixée solidement sur un établi stable et non glissant, dans un environnement intérieur sec, aéré et bien éclairé.
Le réglage de la vitesse de broche s’effectue par déplacement des courroies sur les poulies trapézoïdales, avec un tableau de correspondance précis des vitesses de rotation adaptées aux différents matériaux et diamètres d’outils. La machine dispose d’une butée de profondeur réglable pour contrôler la profondeur de perçage.
La procédure de perçage inclut la fixation sécurisée de la pièce, le réglage de la table et de la butée de profondeur, le choix de la vitesse adaptée, la fermeture de l’écran de protection mandrin, et l’utilisation des bras de cabestan pour la descente contrôlée de la broche. Après perçage, la broche doit être relevée avec précaution.
La maintenance régulière comprend le nettoyage, la lubrification, la vérification de l’état des protections et des pièces mobiles, ainsi que le remplacement des composants usés ou endommagés. En cas d’arrêt prolongé, il est recommandé de débrancher la machine, retirer les outils, relâcher le ressort de rappel, nettoyer et protéger la machine.
En cas d’incidents tels que blocage d’outil, enroulement de copeaux ou coupure électrique, des procédures spécifiques de sécurité et de remise en service sont prévues pour garantir la sécurité de l’opérateur et la pérennité de la machine.
Cette perceuse d’établi allie robustesse, précision et sécurité, adaptée à des opérations de perçage variées dans un cadre professionnel ou atelier.
Hauteur (cm)
54.00
Largeur (cm)
31.00
Longueur (cm)
85.00
Poids net (Kg)
32.60
Puissance (kW)
0.4
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
200 - 2500
Capacité de perçage maxi (mm)
16
Cône morse
CM2
Diam colonne (mm)
60
Course de broche (mm)
Nombre de vitesses
12

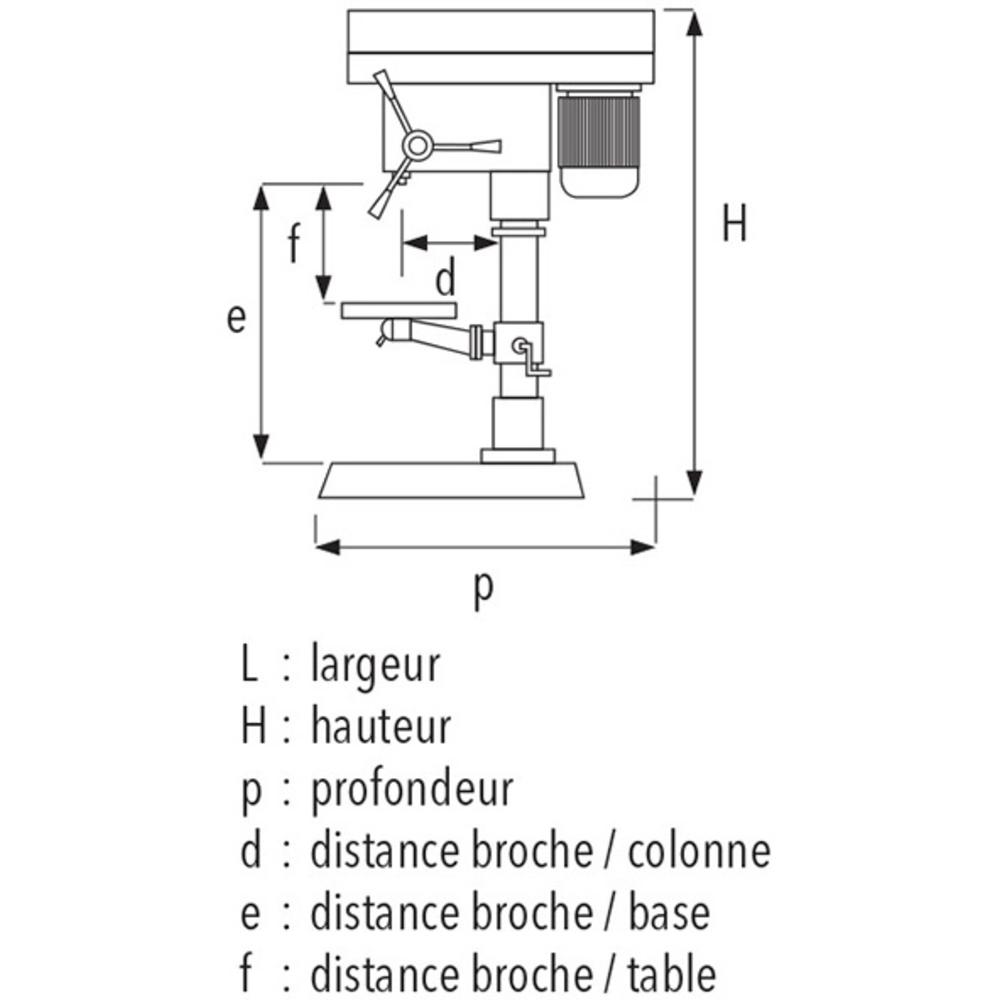

d: distance broche colonne (mm)
125
e: distance broche base (mm)
535
f: distance broche table (mm)
420
Dimension de table (mm)
200 x 200
Entraxe rainurage table (mm)
112
Eclairage
non
Ecran Asservi
Oui
Table-étau réversible
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Le réglage de la vitesse de rotation de la broche s’effectue uniquement à l’arrêt de la machine, par déplacement des courroies sur les poulies trapézoïdales selon un tableau précis des vitesses. La table de travail est réglable en hauteur par crémaillère, orientable à 360° et inclinable jusqu’à 45°. Elle est équipée de rainures en « T » pour la fixation d’un étau ou d’un jeu de brides, qui doivent être utilisés pour maintenir fermement la pièce à percer, la tenue manuelle étant proscrite.
Avant chaque perçage, l’utilisateur doit positionner et bloquer la pièce sur la table ou dans l’étau, régler la hauteur et l’inclinaison de la table, ajuster la butée de profondeur pour limiter la descente de la broche, et sélectionner la vitesse de rotation adaptée au matériau et au diamètre de l’outil. L’écran de protection mandrin doit être monté et réglé pour empêcher l’accès à la partie non travaillante de l’outil, et il doit être fermé pour permettre la mise en marche.
La procédure de perçage commence avec la broche en position haute et l’outil arrêté. Après avoir mis la machine en marche, l’utilisateur descend la broche lentement à l’aide des bras de cabestan en exerçant une pression modérée, sans heurter la pièce. À la fin du perçage, la broche doit être relevée avec précaution. Il est impératif de ne jamais forcer l’outil ni maintenir la pièce à la main.
En cas de blocage de l’outil, l’utilisateur doit arrêter immédiatement la machine, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche, puis vérifier l’état de l’outil avant de reprendre le travail. En cas d’enroulement de copeaux, la machine doit être arrêtée et les copeaux retirés à l’aide d’un crochet, sans intervention manuelle directe.
La machine dispose de dispositifs de sécurité empêchant son fonctionnement si le capot poulies ou l’écran de protection mandrin ne sont pas correctement fermés. Après une coupure électrique, un dispositif interdit tout redémarrage automatique, nécessitant une remise en marche volontaire.
Pour modifier la vitesse, la machine doit être arrêtée, le capot poulies ouvert, puis les courroies repositionnées et tendues avant de refermer le capot. La tension correcte des courroies est vérifiée par une déformation spécifique sous pression.
La maintenance quotidienne inclut le nettoyage, la lubrification et la vérification des protections et des pièces mobiles. En cas d’arrêt prolongé, la machine doit être débranchée, les outils retirés, le ressort de rappel relâché, et l’ensemble nettoyé et protégé.
Cette perceuse est destinée à un seul opérateur équipé de protections individuelles adaptées (lunettes, protections auditives, chaussures de sécurité, vêtements ajustés) et doit être utilisée dans le respect strict des consignes de sécurité et des procédures d’utilisation décrites.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les conditions d'installation recommandées pour assurer la stabilité de la perceuse ?
La perceuse doit être fixée sur un établi plat, stable et non glissant, lui-même posé sur un sol béton d'environ 200 mm d'épaisseur, nivelé et lisse. Il est conseillé de respecter une distance minimale de 800 mm entre l’arrière de la machine et le mur pour faciliter les déplacements et mouvements. La hauteur idéale de travail est d'environ 90 à 95 cm du sol.
Comment régler la vitesse de rotation de la broche et quels sont les repères pour le choix de la vitesse ?
La vitesse de rotation se modifie uniquement à l’arrêt de la machine en déplaçant les courroies sur les poulies trapézoïdales, après avoir desserré les poignées de tension moteur. La machine offre 12 vitesses de 200 à 2500 tr/min. Un tableau de correspondance précise les vitesses adaptées selon le matériau et le diamètre de l’outil (voir tableau des vitesses page 17).
Quels dispositifs de sécurité sont intégrés pour protéger l’opérateur lors de l’utilisation ?
La perceuse est équipée d’un capot poulies avec microrupteur empêchant le démarrage si ouvert, d’un écran de protection mandrin asservi réglable en hauteur, et d’un arrêt coup de poing à accrochage. L’opérateur doit porter lunettes, protections auditives, chaussures de sécurité et vêtements ajustés. Le port de gants est interdit pendant le perçage.
Comment utiliser la table et l’étau pour assurer un maintien sécurisé de la pièce ?
La table de 200 x 200 mm est montée sur un collier support avec crémaillère permettant réglage en hauteur, rotation 360° et inclinaison jusqu’à 45°. Elle est munie de rainures en « T » (entraxe 112 mm) pour fixer solidement l’étau livré avec un jeu de brides. La pièce doit être impérativement bloquée à l’aide de l’étau ou des brides pour éviter tout déplacement.
Quels sont les gestes à suivre en cas de blocage de l’outil ou d’incident de fonctionnement ?
En cas de blocage de l’outil, arrêter immédiatement la machine via l’arrêt coup de poing, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche. Ne jamais retirer les copeaux à la main, utiliser un crochet. En cas de coupure électrique, relever la broche avant de redémarrer.
Comment régler la profondeur de perçage ?
La butée de profondeur située sur la tête permet de limiter la descente de la broche. Il suffit de positionner la graduation sur la profondeur désirée et de serrer la butée. Cette fonction évite de percer la table ou de faire un trou traversant non souhaité.
Quels sont les critères essentiels à vérifier pour choisir cette perceuse d’établi ?
Il faut s’assurer que la machine soit adaptée à un usage d’appoint (1 à 2 h/jour) pour percer métaux, plastiques et bois. Vérifier la capacité de perçage maxi (16 mm), la puissance (0,4 kW), la tension (230 V monophasé), la stabilité grâce à la colonne en fonte aciérée, et la présence des dispositifs de sécurité (capot, écran mandrin, arrêt coup de poing).
