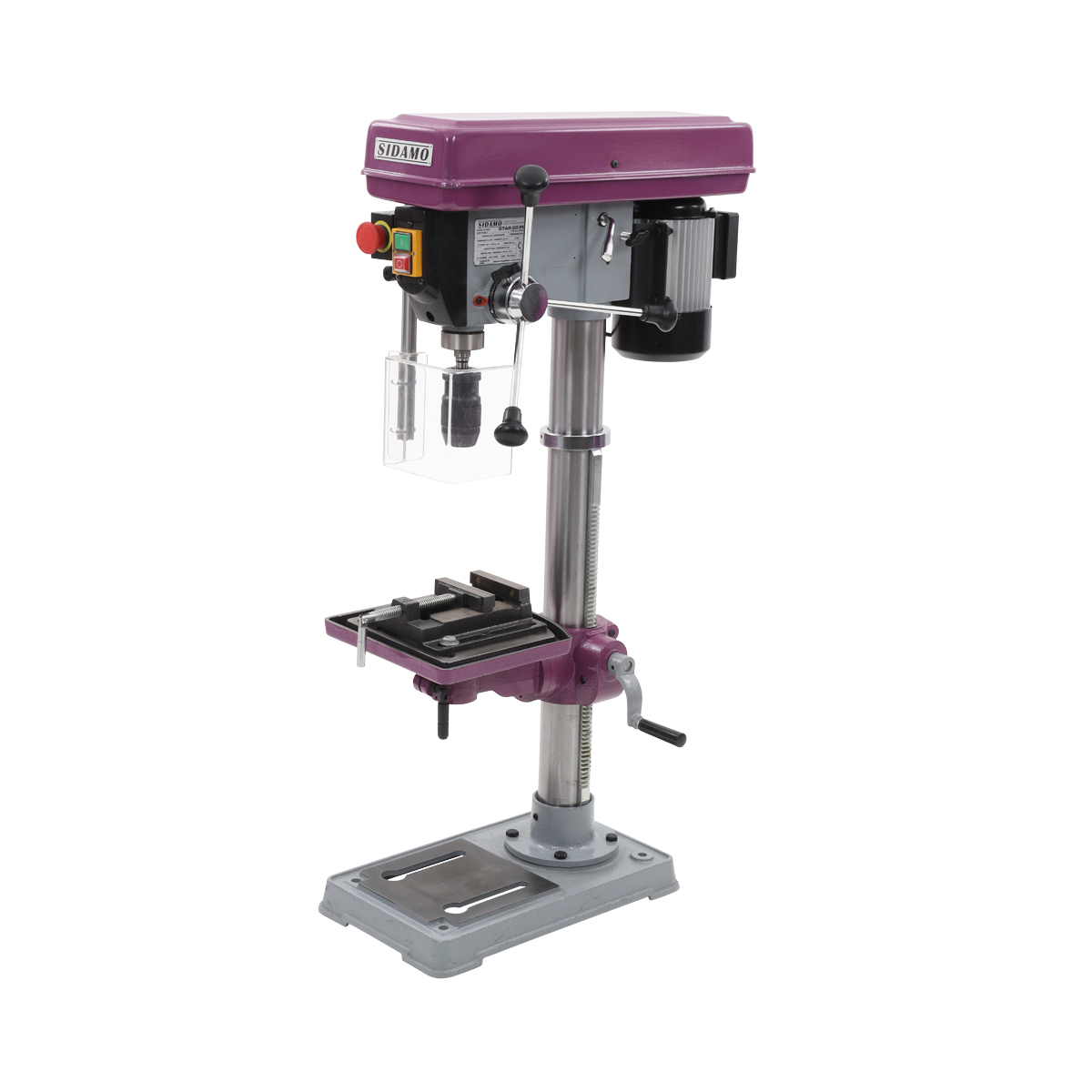

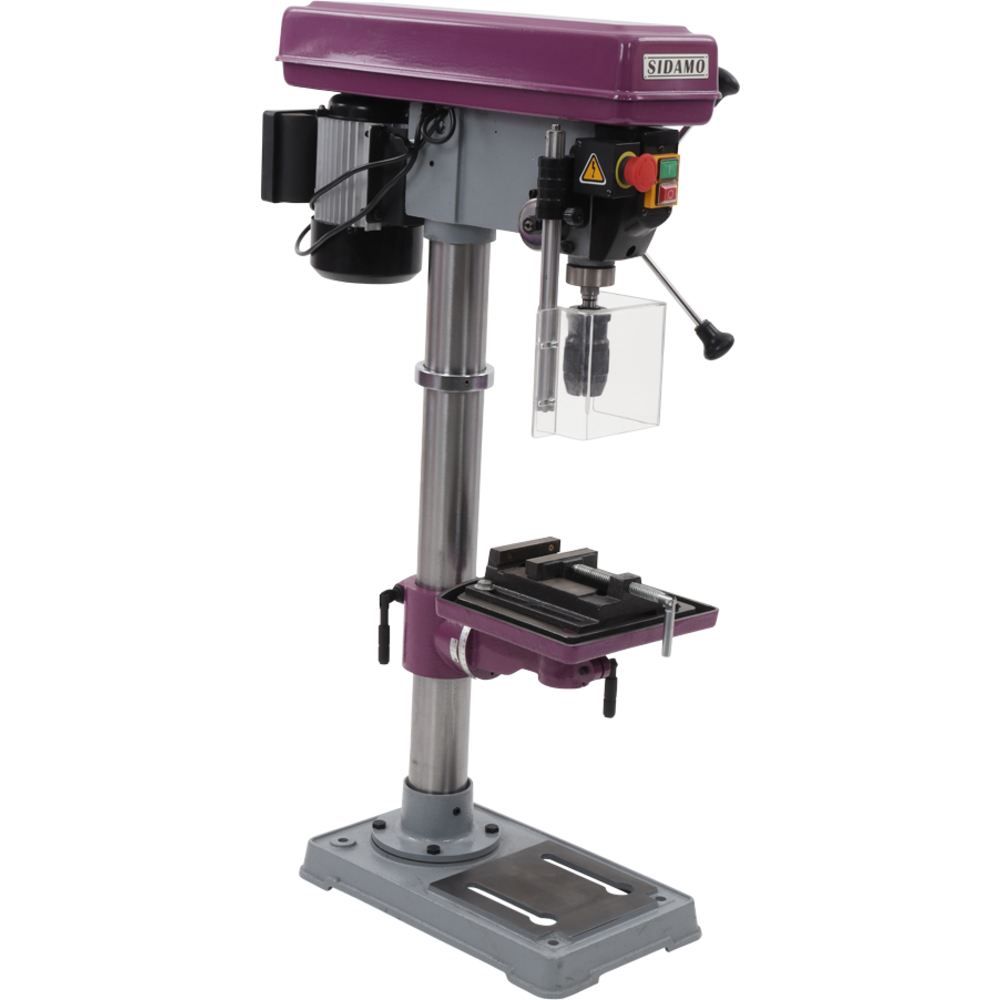

Perceuse d'établi STAR 20 PE pour perçage à sec des métaux, plastiques et bois SIDAMO - 20501018
Référence : S06620501018
Découvrez Perceuse d'établi STAR 20 PE pour perçage à sec des métaux, plastiques et bois SIDAMO - 20501018 disponible à l'achat
- Colonne en fonte pour une grande robustesse
- 12 vitesses pour s'adapter à tous matériaux
- Table inclinable jusqu'à 45 ° pour plus de polyvalence
- Capacité de perçage maxi 20 mm idéale pour métaux et bois
- Broche montée sur roulements à billes pour une meilleure précision
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies trapézoïdales
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Microrupteur de sécurité à griffe au niveau du capot poulies
Ecran de protection de mandrin asservi
Table inclinable jusqu'à 45 °
Déplacement de la table par crémaillère
Livrée avec : Livrée avec:
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
Cette perceuse est équipée d'une colonne en fonte aciérée assurant robustesse et stabilité. La transmission est réalisée par courroies trapézoïdales, avec une broche montée sur roulements à billes pour un fonctionnement fluide. L'interrupteur marche/arrêt intègre une bobine à manque de tension pour la sécurité, complété par un arrêt coup de poing à accrochage et un microrupteur de sécurité à griffe au niveau du capot des poulies. Un écran de protection de mandrin asservi garantit une protection optimale lors de l'utilisation.
La table est inclinable jusqu'à 45° et son déplacement s'effectue par crémaillère, offrant une bonne flexibilité d'usinage.
La perceuse est livrée avec un mandrin auto-serrant de 16 mm, une queue de mandrin, un chasse cône ainsi qu’un étau à vis avec un jeu de brides.
Caractéristiques techniques principales :
- Hauteur : 105 cm
- Largeur : 34 cm
- Longueur : 59 cm
- Poids net : 46,4 kg
- Puissance : 0,6 kW
- Alimentation : 230 V monophasé
- Vitesse de broche : de 180 à 2740 tr/min, avec 12 vitesses réglables
- Capacité maximale de perçage : 20 mm
- Cône Morse : CM2
- Diamètre de la colonne : 72 mm
- Course de broche : 80 mm
- Distances : broche-colonne 170 mm, broche-base 710 mm, broche-table 505 mm
- Dimension de la table : 250 x 250 mm
Fonctionnalités complémentaires :
- Éclairage non intégré
- Table-étau non réversible
- Pas d’arrosage, de descente automatique, de descente lente, ni de taraudage semi-automatique
- Table sans mouvements croisés
Cette perceuse d’établi allie robustesse, sécurité et précision pour des travaux de perçage variés sur différents matériaux, avec un équipement complet pour un usage polyvalent et fiable.
Hauteur (cm)
105.00
Largeur (cm)
34.00
Longueur (cm)
59.00
Poids net (Kg)
46.40
Puissance (kW)
0.6
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
180 - 2740
Capacité de perçage maxi (mm)
20
Cône morse
CM2
Diam colonne (mm)
72
Course de broche (mm)
80
Nombre de vitesses
12

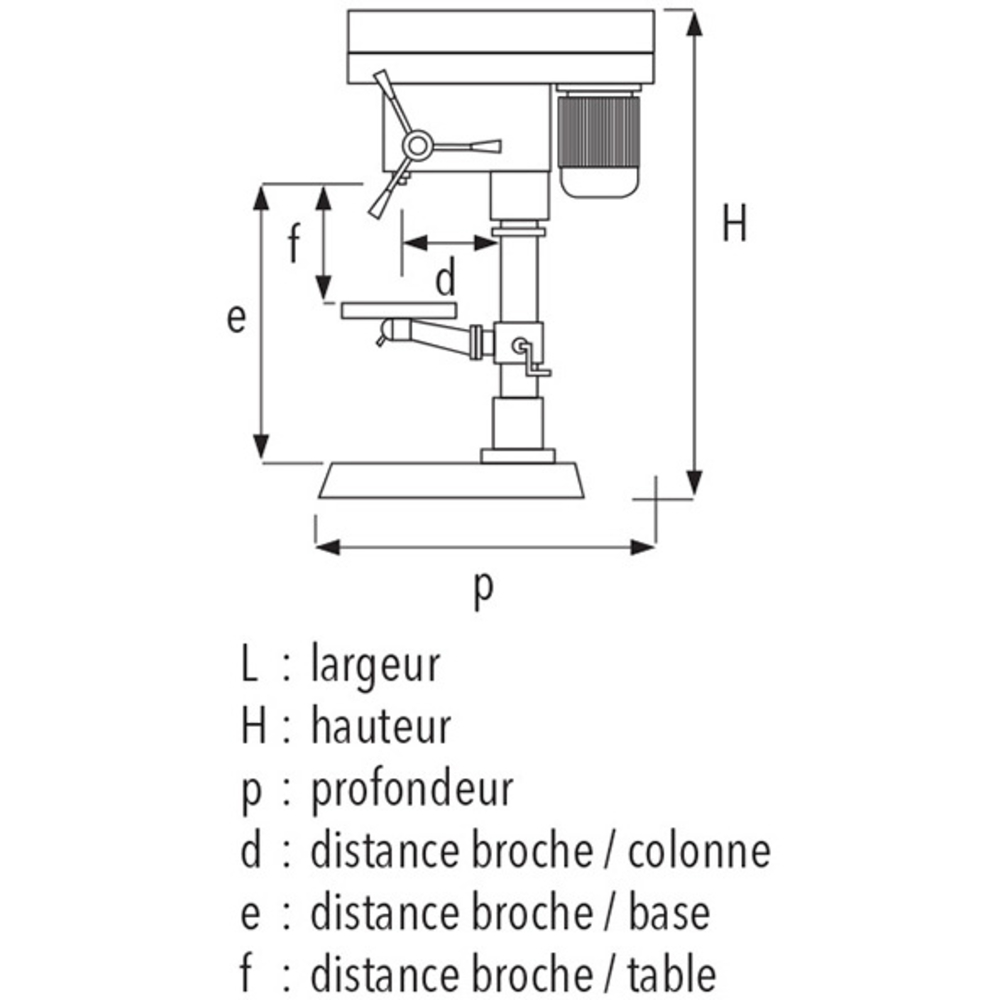

d: distance broche colonne (mm)
170
e: distance broche base (mm)
710
f: distance broche table (mm)
505
Dimension de table (mm)
250 x 250
Eclairage
non
Ecran Asservi
Oui
Table-étau réversible
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Avant toute mise en fonctionnement, il convient de vérifier que l’outil est bien monté et serré, que la pièce est correctement fixée, que la machine est raccordée électriquement, et que les dispositifs de sécurité, notamment l’écran de protection mandrin asservi, sont en place et fonctionnels. La vitesse de rotation de la broche se règle uniquement à l’arrêt de la machine, par déplacement des courroies trapézoïdales sur les poulies, en fonction du matériau et du diamètre de l’outil utilisé.
Le perçage s’effectue en abaissant la broche à l’aide des bras de cabestan, en exerçant une pression modérée. La profondeur de perçage peut être limitée par une butée réglable. Pendant le perçage, l’utilisateur doit toujours garder les mains éloignées des zones en rotation et porter les équipements de protection individuelle adaptés (lunettes, protections auditives, etc.). Il est interdit de maintenir la pièce à percer à la main.
En cas de blocage de l’outil dans la pièce, il faut arrêter immédiatement la machine, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin dans le sens inverse, puis dégager la pièce. Si un copeau s’enroule autour de l’outil, il ne faut pas l’enlever à la main, mais utiliser un crochet après avoir arrêté la machine. Après chaque perçage, la broche doit être relevée avec précaution jusqu’à sa position de départ.
La machine est équipée d’un arrêt coup de poing à accrochage et d’une bobine à manque de tension empêchant tout redémarrage intempestif après une coupure électrique. En cas d’incident, il faut suivre les procédures spécifiques indiquées pour chaque dysfonctionnement.
L’ensemble de ces opérations doit être réalisé en respectant strictement les consignes de sécurité et d’utilisation précisées, sans modifier la machine ni utiliser d’accessoires non prévus.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse d’établi STAR 20 PE ?
La perceuse dispose d’une puissance moteur de 0,6 kW alimentée en 230 V monophasé, avec une vitesse de broche réglable entre 180 et 2740 tr/min sur 12 vitesses. Sa capacité maximale de perçage est de 20 mm, avec une course de broche de 80 mm et une table de 250 x 250 mm inclinable jusqu’à 45°. La machine pèse environ 45,5 kg.
Comment assurer la sécurité lors de l’utilisation de cette perceuse ?
La machine est équipée d’un écran de protection mandrin asservi, d’un arrêt coup de poing à accrochage et d’une bobine à manque de tension empêchant tout redémarrage automatique après coupure. Il est impératif de porter des équipements de protection individuelle adaptés (lunettes, protections auditives, chaussures de sécurité) et de ne jamais maintenir la pièce à percer à la main. Le capot poulies doit toujours être fermé pour permettre le fonctionnement.
Comment régler la vitesse de rotation de la broche ?
Le réglage s’effectue uniquement à l’arrêt en ouvrant le capot poulies, en desserrant les poignées de tension moteur, puis en déplaçant le moteur pour modifier la position des courroies sur les poulies selon un tableau de vitesses. Après réglage, les courroies doivent être tendues correctement avec une déformation de 13 mm sous 5 kg de pression, puis le capot refermé.
Quels sont les réglages possibles de la table pour le perçage ?
La table peut être réglée en position axiale, en hauteur, en rotation à 360°, et en inclinaison jusqu’à 45° de chaque côté. Ces réglages s’effectuent par des poignées de blocage ou des boulons spécifiques. La table permet aussi la fixation d’un étau via des rainures en « T » pour assurer le maintien sécurisé des pièces à percer.
Quelles sont les procédures à suivre en cas de blocage de l’outil ou d’incidents ?
En cas de blocage, il faut arrêter immédiatement la machine avec l’arrêt coup de poing, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin en sens inverse, puis dégager la pièce. En cas d’enroulement de copeaux, ne pas les retirer à la main, mais utiliser un crochet après arrêt de la machine. Après un arrêt coup de poing ou une coupure électrique, la broche doit être relevée avant de redémarrer.
Comment se déroule la procédure de perçage ?
Avant perçage, vérifier que l’outil est adapté, affûté et bien serré, et que la pièce est solidement fixée. Régler la hauteur de la table, la vitesse de rotation, la butée de profondeur et l’écran de protection mandrin. Démarrer la machine avec le bouton marche, exercer une pression modérée sur la broche et éviter de commencer en butée contre la pièce. Après perçage, relever la broche et arrêter la machine.
