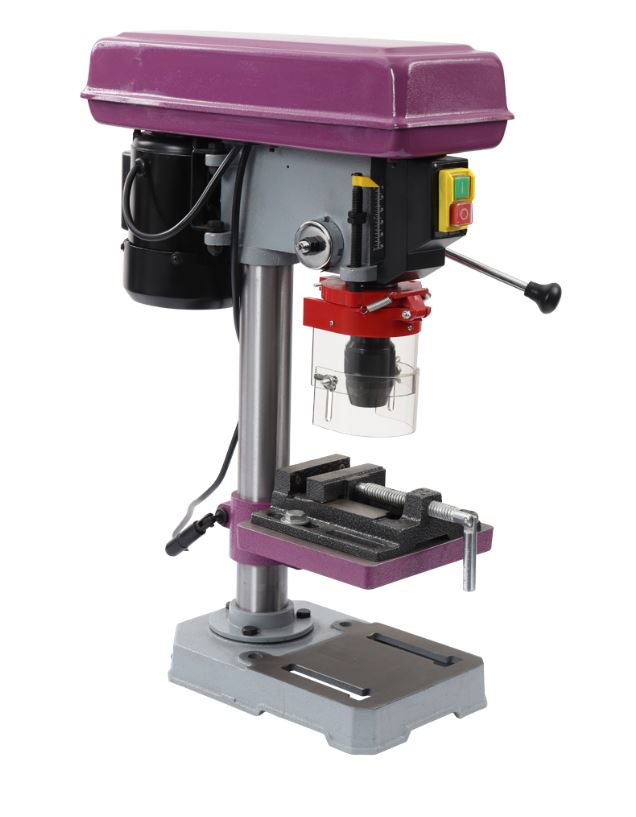

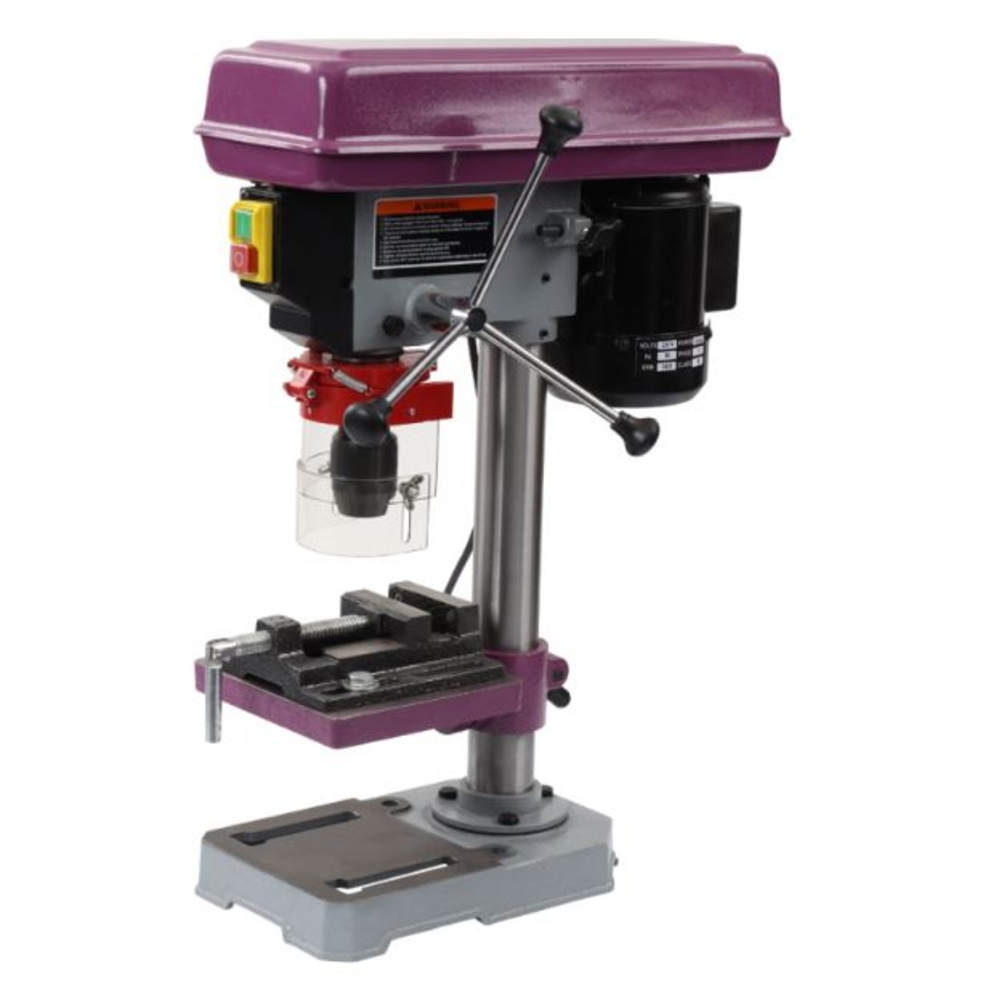

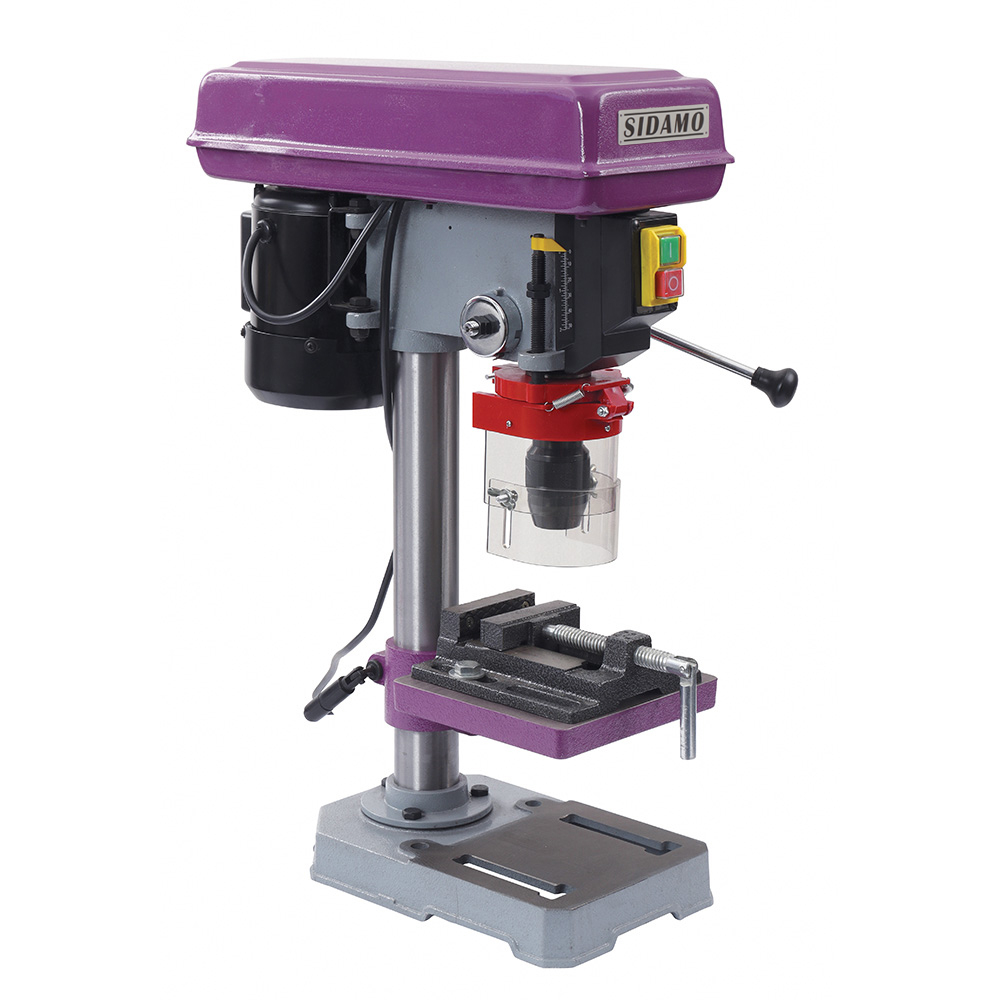

Perceuse d'établi STAR 13 PE pour perçage à sec métaux, plastiques et bois SIDAMO - 20501016
Référence : S06620501016
Découvrez Perceuse d'établi STAR 13 PE pour perçage à sec métaux, plastiques et bois SIDAMO - 20501016 disponible à l'achat
Les points clés
- Colonne en fonte pour une grande stabilité
- Table inclinable jusqu'à 45 ° pour plus de polyvalence
- Mandrin auto-serrant 13 mm livré avec étau et brides
171,01 € TTC 142,51 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies trapézoïdales
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Microrupteur de sécurité au niveau du capot poulies
Ecran de protection basculant et réglable
Table inclinable jusqu'à 45 °
Livrée avec : Livrée avec:
- Mandrin auto-serrant 13 mm
- Etau à vis et jeu de brides
Perceuse d'établi SIDAMO STAR 13 PE monophasé 230 V conçue pour le perçage à sec des métaux, matières plastiques et bois, destinée à un usage d'appoint. Elle est équipée d'une colonne en fonte aciérée garantissant robustesse et stabilité. La transmission s’effectue par courroies trapézoïdales, avec une broche montée sur roulements à billes pour une rotation fluide et précise.
Le fonctionnement est sécurisé grâce à un interrupteur marche/arrêt doté d'une bobine à manque de tension et à un microrupteur de sécurité situé au niveau du capot des poulies. Un écran de protection basculant et réglable assure une sécurité optimale lors de l’utilisation. La table de travail est inclinable jusqu’à 45°, permettant une grande flexibilité dans les angles de perçage.
Le produit est livré avec un mandrin auto-serrant de 13 mm, un étau à vis et un jeu de brides, facilitant la fixation des pièces à usiner.
Caractéristiques techniques principales :
- Hauteur : 58 cm
- Largeur : 23 cm
- Longueur : 43 cm
- Poids net : 17,8 kg
- Puissance : 0,3 kW
- Alimentation : 230 V monophasé
- Vitesse de broche : 500 à 2500 tr/min, avec 5 vitesses
- Capacité maximale de perçage : 13 mm
- Cône morse : B16
- Diamètre de colonne : 48 mm
- Course de broche : 50 mm
- Distances importantes : broche-colonne 105 mm, broche-base 300 mm, broche-table 220 mm
- Dimensions de la table : 167 x 167 mm avec entraxe de rainurage de 110 mm
Cette perceuse ne dispose pas d’éclairage intégré, ni d’écran asservi, table-étau réversible, arrosage, descente automatique ou lente, taraudage semi-automatique ou table à mouvements croisés.
Elle constitue un outil fiable et compact, adapté aux travaux de perçage ponctuels sur divers matériaux, avec un bon compromis entre performance et sécurité.
Le fonctionnement est sécurisé grâce à un interrupteur marche/arrêt doté d'une bobine à manque de tension et à un microrupteur de sécurité situé au niveau du capot des poulies. Un écran de protection basculant et réglable assure une sécurité optimale lors de l’utilisation. La table de travail est inclinable jusqu’à 45°, permettant une grande flexibilité dans les angles de perçage.
Le produit est livré avec un mandrin auto-serrant de 13 mm, un étau à vis et un jeu de brides, facilitant la fixation des pièces à usiner.
Caractéristiques techniques principales :
- Hauteur : 58 cm
- Largeur : 23 cm
- Longueur : 43 cm
- Poids net : 17,8 kg
- Puissance : 0,3 kW
- Alimentation : 230 V monophasé
- Vitesse de broche : 500 à 2500 tr/min, avec 5 vitesses
- Capacité maximale de perçage : 13 mm
- Cône morse : B16
- Diamètre de colonne : 48 mm
- Course de broche : 50 mm
- Distances importantes : broche-colonne 105 mm, broche-base 300 mm, broche-table 220 mm
- Dimensions de la table : 167 x 167 mm avec entraxe de rainurage de 110 mm
Cette perceuse ne dispose pas d’éclairage intégré, ni d’écran asservi, table-étau réversible, arrosage, descente automatique ou lente, taraudage semi-automatique ou table à mouvements croisés.
Elle constitue un outil fiable et compact, adapté aux travaux de perçage ponctuels sur divers matériaux, avec un bon compromis entre performance et sécurité.
Hauteur (cm)
58.00
Largeur (cm)
23.00
Longueur (cm)
43.00
Poids net (Kg)
17.80
Puissance (kW)
0.3
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
500 - 2500
Capacité de perçage maxi (mm)
13
Cône morse
B16
Diam colonne (mm)
48
Course de broche (mm)
50
Nombre de vitesses
5
d: distance broche colonne (mm)
105
e: distance broche base (mm)
300
f: distance broche table (mm)
220
Dimension de table (mm)
167 x 167
Entraxe rainurage table (mm)
110
Eclairage
non
Ecran Asservi
Table-étau réversible
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse d'établi SIDAMO STAR 13 PE fonctionne en perçant à sec des métaux, matières plastiques et bois, dans un usage d'appoint d'environ 1 à 2 heures par jour. Elle s'utilise à poste fixe, avec un mouvement vertical de la broche.
Le principe d’utilisation consiste à fixer solidement la pièce à usiner sur la table, à l’aide de l’étau à vis et du jeu de brides fournis, pour éviter tout déplacement pendant le perçage. L’opérateur sélectionne la vitesse de rotation de la broche adaptée au matériau et au diamètre de l’outil, la perceuse disposant de 5 vitesses réglables par déplacement de la courroie sur les poulies (changement à effectuer uniquement machine arrêtée). La table peut être orientée à 360° autour de la colonne et inclinée jusqu’à 45°, offrant une flexibilité dans l’angle de perçage.
Pour le perçage, l’opérateur place l’outil dans le mandrin auto-serrant (jusqu’à 13 mm), règle la profondeur de perçage à l’aide de la butée ajustable, puis met en marche la machine via l’interrupteur marche/arrêt. La descente de la broche se fait manuellement à l’aide des bras de cabestan. Il est important de ne pas exercer de pression excessive sur l’outil et de ne pas commencer le perçage en butée contre la pièce. Après le perçage, la broche est relevée avec précaution.
La machine est prévue pour un usage intérieur, sur un établi stable et plat, dans un environnement sec et bien éclairé. En cas de blocage de l’outil dans la pièce ou d’enroulement de copeaux, la machine doit être arrêtée avant toute intervention. En cas de coupure électrique, la machine ne redémarre pas automatiquement, garantissant un redémarrage contrôlé par l’utilisateur.
Le résultat attendu est un perçage précis et sécurisé, avec une bonne fixation des pièces et un réglage adapté de la vitesse et de la profondeur, permettant d’obtenir des trous propres dans les matériaux indiqués, sans endommager l’outil ni la machine.
En résumé, l’utilisation se déroule en plusieurs étapes : fixation de la pièce, choix et fixation de l’outil, réglage de la vitesse et de la profondeur, mise en marche, perçage manuel par descente de broche, puis arrêt et relevage de la broche. L’ensemble des opérations doit être réalisé en respectant les consignes de sécurité et les protections fournies.
Le principe d’utilisation consiste à fixer solidement la pièce à usiner sur la table, à l’aide de l’étau à vis et du jeu de brides fournis, pour éviter tout déplacement pendant le perçage. L’opérateur sélectionne la vitesse de rotation de la broche adaptée au matériau et au diamètre de l’outil, la perceuse disposant de 5 vitesses réglables par déplacement de la courroie sur les poulies (changement à effectuer uniquement machine arrêtée). La table peut être orientée à 360° autour de la colonne et inclinée jusqu’à 45°, offrant une flexibilité dans l’angle de perçage.
Pour le perçage, l’opérateur place l’outil dans le mandrin auto-serrant (jusqu’à 13 mm), règle la profondeur de perçage à l’aide de la butée ajustable, puis met en marche la machine via l’interrupteur marche/arrêt. La descente de la broche se fait manuellement à l’aide des bras de cabestan. Il est important de ne pas exercer de pression excessive sur l’outil et de ne pas commencer le perçage en butée contre la pièce. Après le perçage, la broche est relevée avec précaution.
La machine est prévue pour un usage intérieur, sur un établi stable et plat, dans un environnement sec et bien éclairé. En cas de blocage de l’outil dans la pièce ou d’enroulement de copeaux, la machine doit être arrêtée avant toute intervention. En cas de coupure électrique, la machine ne redémarre pas automatiquement, garantissant un redémarrage contrôlé par l’utilisateur.
Le résultat attendu est un perçage précis et sécurisé, avec une bonne fixation des pièces et un réglage adapté de la vitesse et de la profondeur, permettant d’obtenir des trous propres dans les matériaux indiqués, sans endommager l’outil ni la machine.
En résumé, l’utilisation se déroule en plusieurs étapes : fixation de la pièce, choix et fixation de l’outil, réglage de la vitesse et de la profondeur, mise en marche, perçage manuel par descente de broche, puis arrêt et relevage de la broche. L’ensemble des opérations doit être réalisé en respectant les consignes de sécurité et les protections fournies.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelle est la capacité maximale de perçage de la perceuse d’établi SIDAMO STAR 13 PE ?
La perceuse permet un perçage maximum de 13 mm de diamètre, avec un cône morse B16 adapté aux outils standards. Cette capacité convient pour des travaux d’appoint sur métaux, plastiques et bois.
Comment la sécurité est-elle assurée lors de l’utilisation de cette perceuse ?
La machine est équipée d’un microrupteur de sécurité qui bloque la mise en marche si le capot poulies est ouvert. L’interrupteur marche/arrêt intègre une bobine à manque de tension empêchant un redémarrage automatique après coupure électrique. Un écran de protection mandrin basculant et réglable protège l’utilisateur des projections.
Quels sont les réglages possibles pour adapter la perceuse aux différents matériaux ?
La perceuse dispose de 5 vitesses de broche réglables entre 500 et 2500 tr/min, modifiables en déplaçant la courroie sur les poulies trapézoïdales, uniquement machine arrêtée. La table est inclinable jusqu’à 45° pour faciliter les angles de perçage.
Comment se fait la fixation des pièces à usiner sur la machine ?
La table de 167 x 167 mm est équipée d’un rainurage en « T » avec entraxe de 110 mm, permettant de fixer solidement les pièces à l’aide de l’étau à vis et du jeu de brides fournis. Il est impératif de bloquer fermement la pièce pour éviter tout déplacement pendant le perçage.
Quelles sont les conditions d’utilisation recommandées pour cette perceuse ?
Elle est conçue pour un usage d’appoint (1 à 2 heures par jour) en intérieur, sur un établi stable et plat, dans un environnement sec et bien éclairé. L’utilisation est prévue en perçage à sec, sans dispositif d’arrosage ou descente automatique.
Quels sont les dispositifs de commande et de réglage de la machine ?
La perceuse est commandée par un boîtier avec un bouton vert Marche et un bouton rouge Arrêt. La profondeur de perçage se règle via une butée ajustable. La descente de la broche est manuelle, actionnée par des bras de cabestan.
Quels sont les principaux incidents de fonctionnement et leurs solutions ?
En cas de blocage de l’outil, il faut arrêter la machine, ouvrir l’écran de protection et débloquer l’outil manuellement. Enroulement de copeaux : relever l’outil ou arrêter la machine pour retirer les copeaux. La machine ne redémarre pas automatiquement après coupure électrique, garantissant un redémarrage contrôlé.
