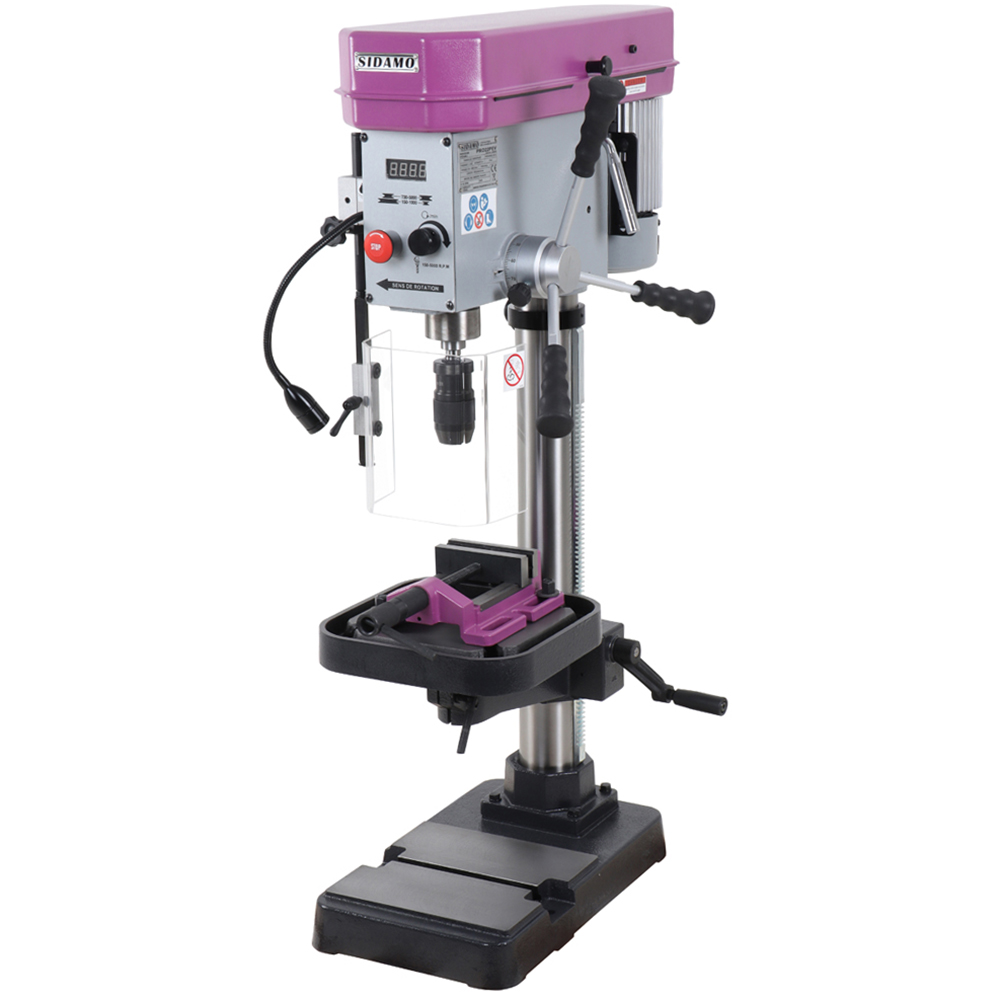

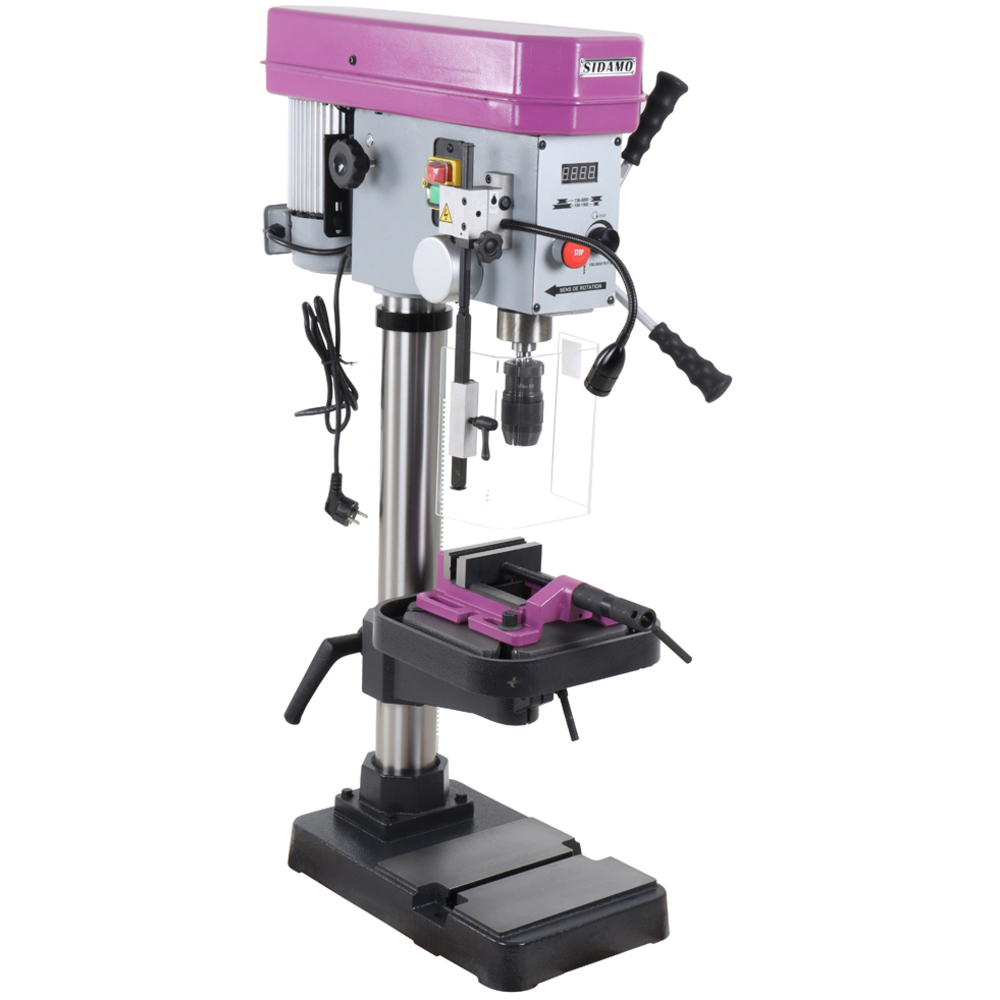

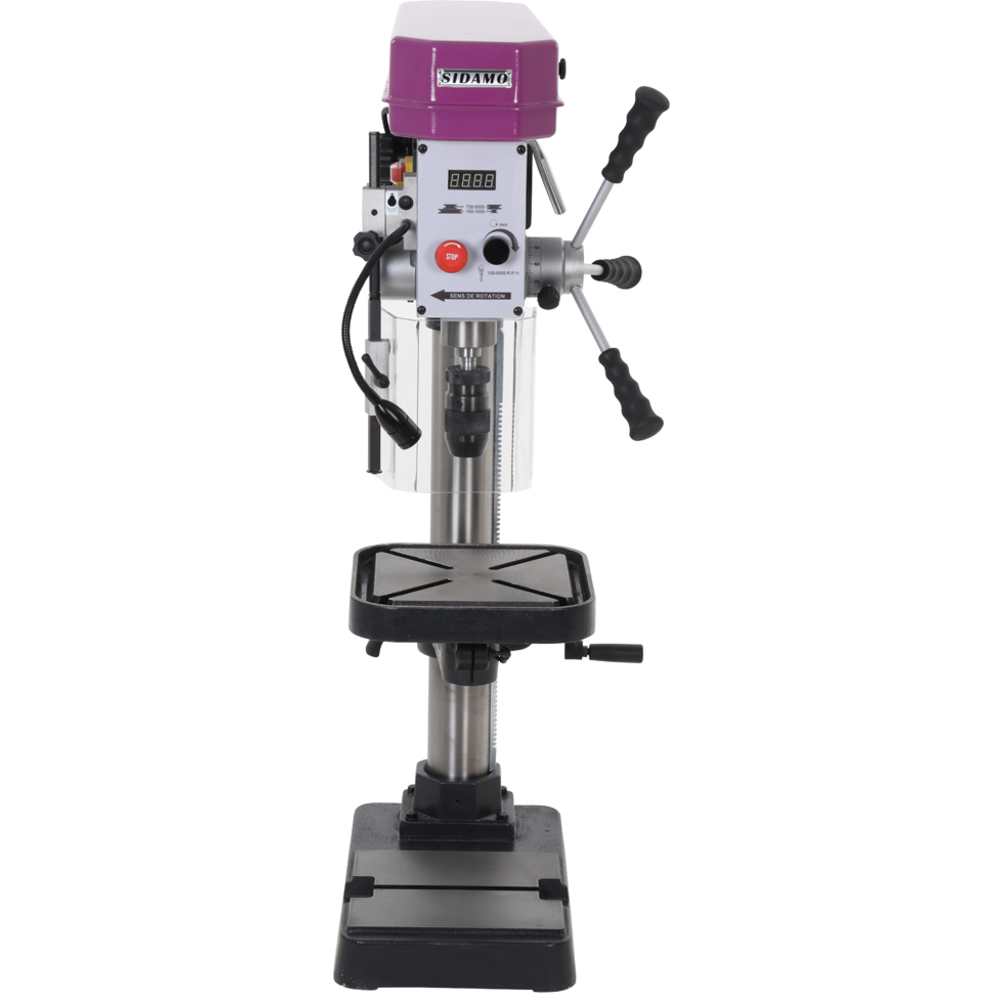

Perceuse d'établi à variateur PRO 22 PEV pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502083
Référence : S06620502083
Découvrez Perceuse d'établi à variateur PRO 22 PEV pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502083 disponible à l'achat
- Bâti en fonte aciérée pour une grande robustesse
- Variateur électronique avec affichage digital de la vitesse
- Capacité de perçage maxi de 22 mm adaptée aux métaux et bois
- Table avec récupérateur de lubrifiant et déplacement par crémaillère
- Eclairage LED intégré pour une meilleure visibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier

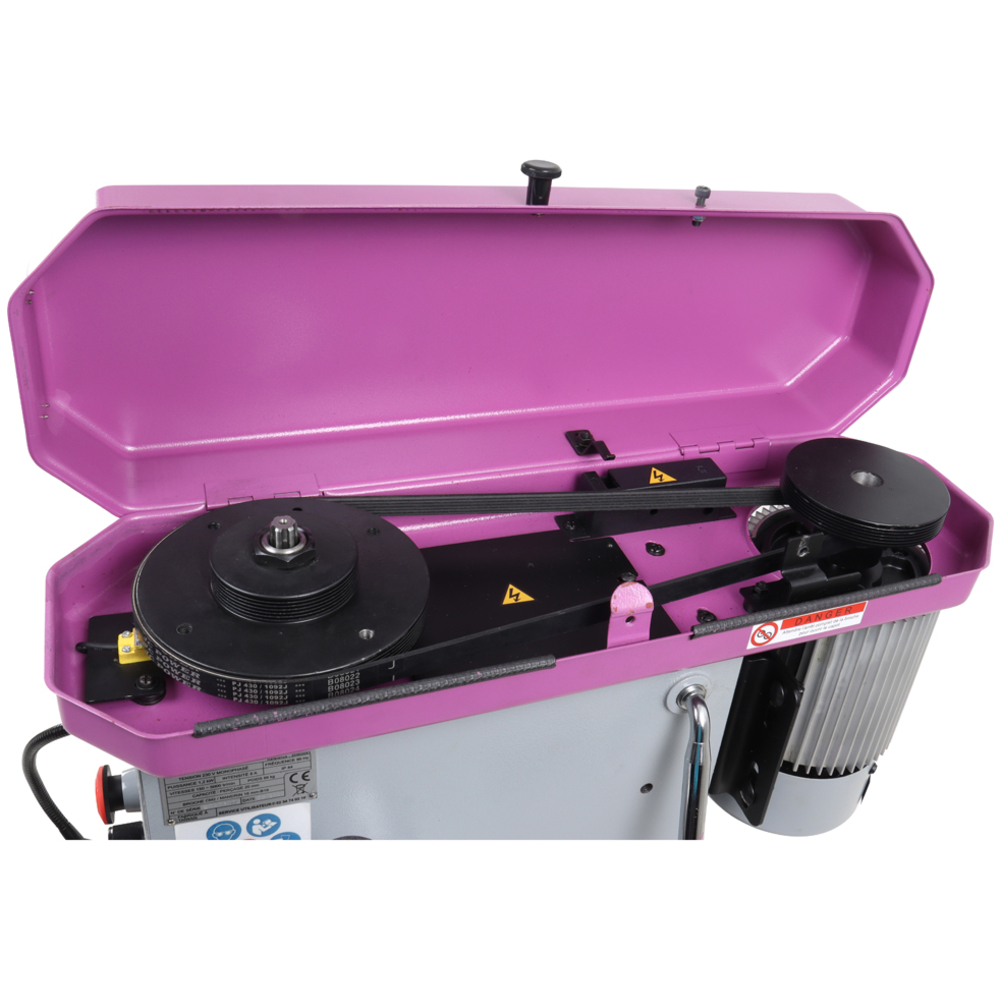

Transmission par courroies Poly V avec réglage de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Butée de profondeur de perçage
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Arrêt coup de poing à accrochage
Microrupteur de sécurité du capot poulies
Potentiomètre de vitesse de broche
Ecran de protection de mandrin amovible asservi
Eclairage à LED 3,6 V - 3 W
Table avec récupérateur de lubrifiant + rainurage table 12 mm
Déplacement de la table par crémaillère
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSF 120 et jeu de brides
Caractéristiques techniques principales :
- Puissance moteur : 1,2 kW, alimentation 230 V monophasé
- Capacité maximale de perçage : 20 mm
- Cône morse : CM2
- Colonne en acier de diamètre 80 mm
- Course de broche : 90 mm
- Dimensions table : 280 x 280 mm avec rainurage de 12 mm
- Dimensions machine (L x H x P) : 635 x 1085 x 380 mm
- Poids : 87 kg
- Distance broche-colonne : 180 mm
- Distance broche-base : 650 mm
- Distance broche-table : réglable de 140 à 425 mm
- Table équipée d’un récupérateur de lubrifiant et déplaçable par crémaillère
- Éclairage LED intégré
- Écran de protection mandrin amovible et asservi avec verrouillage électrique de sécurité
- Arrêt coup de poing à accrochage
La construction robuste comprend un bâti, une tête et un socle en fonte aciérée, garantissant stabilité et durabilité. La transmission se fait par courroies Poly V avec réglage de tension, assurant un fonctionnement silencieux et fiable. La broche est montée sur roulements à billes avec retour réglable par ressort de rappel.
L’équipement livré de série comprend :
- Mandrin auto-serrant 1 à 16 mm (B18)
- Queue de mandrin CM2 (B18)
- Chasse cône
- Étau BSF 120
- Jeu de brides pour fixation des pièces
Fonctionnement et usages :
Cette perceuse est adaptée à des travaux de perçage sur acier, métaux ferreux et non ferreux, matières plastiques et bois. Elle permet un perçage précis grâce à la butée de profondeur réglable et à la table ajustable en hauteur et en inclinaison. La sélection de la vitesse s’effectue par déplacement manuel de la courroie sur les poulies, avec un verrouillage de sécurité empêchant le fonctionnement si le capot-poulies est ouvert.
Sécurité et recommandations :
L’utilisation doit se faire en respectant les consignes de sécurité : port de lunettes, protections auditives et chaussures de sécurité obligatoires, port de gants lors du nettoyage ou changement d’outil, fixation rigoureuse des pièces à percer à l’aide de l’étau ou de brides, et maintien d’une zone de travail propre et dégagée. L’écran de protection mandrin doit être toujours monté et verrouillé lors de l’utilisation.
Maintenance et installation :
La machine doit être fixée sur un socle ou établi stable et plat, avec un espace libre d’au moins 800 mm derrière. Le montage s’effectue en plusieurs étapes, notamment fixation de la colonne sur la base, installation du support et de la table, puis mise en place de la tête de perceuse. Le raccordement électrique doit être réalisé par un personnel qualifié, avec une alimentation conforme aux spécifications (230 V monophasé, 8 A). Un examen initial complet est conseillé avant la première mise en service.
Accessoires et outils :
Le montage et démontage des outils s’effectuent avec précaution, en respectant les consignes de sécurité. Le mandrin accepte des outils à queue cylindrique ou conique, avec un système de chasse cône pour le démontage.
Performances :
Un tableau des vitesses recommandées en fonction du diamètre de l’outil et du matériau à percer (fonte, acier, fer, aluminium, alliage de cuivre) est fourni pour optimiser la qualité des perçages et la durée de vie des outils.
En résumé, la perceuse d’établi PRO 22 PEV avec étau BSF 120 est une solution robuste, précise et sécurisée pour les opérations intensives de perçage sur divers matériaux, adaptée aux environnements professionnels exigeants.
Hauteur (cm)
108.50
Largeur (cm)
63.50
Longueur (cm)
37.00
Poids net (Kg)
94.07
Puissance (kW)
1.2
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
150 : 5000
Capacité de perçage maxi (mm)
22
Cône morse
CM2
Diam colonne (mm)
80
Course de broche (mm)
90
Nombre de vitesses
Variable
d: distance broche colonne (mm)
180
e: distance broche base (mm)
650
f: distance broche table (mm)
140 - 425
Dimension de table (mm)
280 x 280
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisation commence par le montage correct de la machine sur un socle ou établi stable et plat, avec fixation par boulons. La table est ajustable en hauteur et en inclinaison par manivelle et poignée de blocage, et équipée d’un récupérateur de lubrifiant. La pièce à percer doit être solidement fixée sur la table à l’aide d’un étau ou de brides.
Le perçage s’effectue à sec sur des matériaux tels que métaux, plastiques et bois, avec possibilité d’appliquer manuellement un liquide de coupe pour refroidissement. La profondeur de perçage est réglable grâce à une butée mécanique sur la broche, évitant de percer au-delà de la limite souhaitée.
L’écran de protection mandrin en polycarbonate doit être positionné et verrouillé avant la mise en marche, assurant la sécurité de l’opérateur. La broche est montée sur roulements à billes avec un ressort de rappel réglable qui facilite sa remontée.
Avant tout perçage, il est indispensable de vérifier la bonne fixation de la pièce, la propreté de la table et de l’outil, ainsi que le bon réglage de la vitesse adaptée au matériau et au diamètre de l’outil, selon un tableau de vitesses recommandé. Le changement d’outil s’effectue à machine arrêtée, avec déconnexion électrique, en utilisant le mandrin auto-serrant ou le chasse-cône selon le type d’outil.
En cas de dysfonctionnement, un tableau des défauts et solutions est prévu pour guider l’utilisateur dans la résolution des incidents. Toute manipulation doit être réalisée avec les équipements de protection individuelle adaptés et en respectant les consignes de sécurité.
Ainsi, la perceuse s’utilise dans un environnement professionnel, pour des opérations précises et sécurisées de perçage à sec, avec un réglage fin de la vitesse et de la profondeur, et un maintien rigoureux des conditions d’usage et de sécurité.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette perceuse d’établi peut-elle percer et dans quelles conditions ?
La PERCEUSE ETABLI PRO 22 PEV permet le perçage à sec des métaux ferreux et non ferreux, matières plastiques et bois, avec une option de lubrification manuelle. Elle est conçue pour un usage intensif en atelier.
Quelles sont les caractéristiques techniques clés influençant la capacité de perçage ?
Elle dispose d’un moteur de 1,2 kW alimenté en 230 V monophasé, d’une capacité de perçage maximale de 20 mm, et d’un variateur de vitesse électronique réglable de 150 à 5000 tr/min. Sa colonne en acier de 80 mm de diamètre assure la stabilité et la précision.
Comment se règle la vitesse de rotation de la broche et quelles précautions prendre ?
La vitesse se règle en déplaçant manuellement la courroie sur les poulies, après avoir arrêté la machine et ouvert le capot-poulies sécurisé. Il faut veiller à la bonne tension (déformation d’environ 70 mm) et à l’alignement des poulies. Un verrouillage électrique empêche le fonctionnement si le capot est ouvert.
Quels dispositifs de sécurité sont intégrés pour protéger l’opérateur ?
La machine est équipée d’un écran de protection mandrin amovible et asservi avec verrouillage électrique, d’un arrêt coup de poing à accrochage, et d’un capot-poulies sécurisé. Le port de protections individuelles (lunettes, protection auditive, chaussures de sécurité) est obligatoire.
Comment assurer un maintien sûr de la pièce à percer ?
Il est impératif de fixer solidement la pièce sur la table à rainures avec l’étau BSF 120 ou un jeu de brides fourni. Ne jamais maintenir la pièce à la main pendant le perçage pour éviter tout risque de blessure.
Quels sont les critères à vérifier avant la mise en service ?
Vérifiez la fixation stable de la machine sur un socle plat, l’état et le fonctionnement des protections, l’absence de pièces endommagées, le bon alignement des poulies, le fonctionnement correct de la descente de broche, de la table et de l’écran de protection mandrin. Testez la machine à vide avant utilisation.
Comment se règle la profondeur de perçage ?
La butée de profondeur sur le cabestan permet de limiter la descente de la broche pour éviter de traverser la pièce ou d’endommager la table. Elle se règle en positionnant la graduation désirée puis en serrant la butée.
Quelles sont les recommandations pour le montage et démontage des outils ?
Les outils doivent être propres et non endommagés. Le montage s’effectue avec la queue de mandrin CM2 dans le mandrin auto-serrant 1-16 mm. Pour les outils à queue conique, ils se montent directement dans la broche. Le démontage s’effectue avec un chasse-cône et en respectant les consignes de sécurité.
