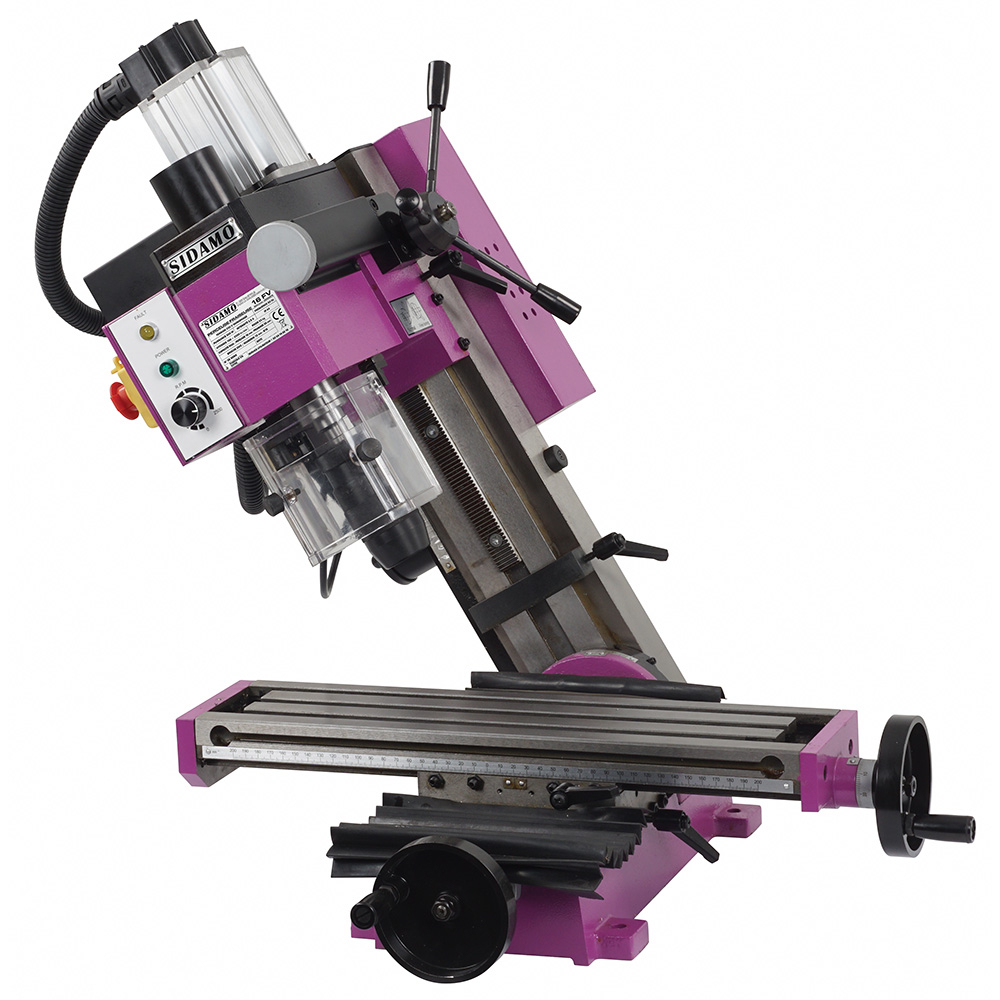

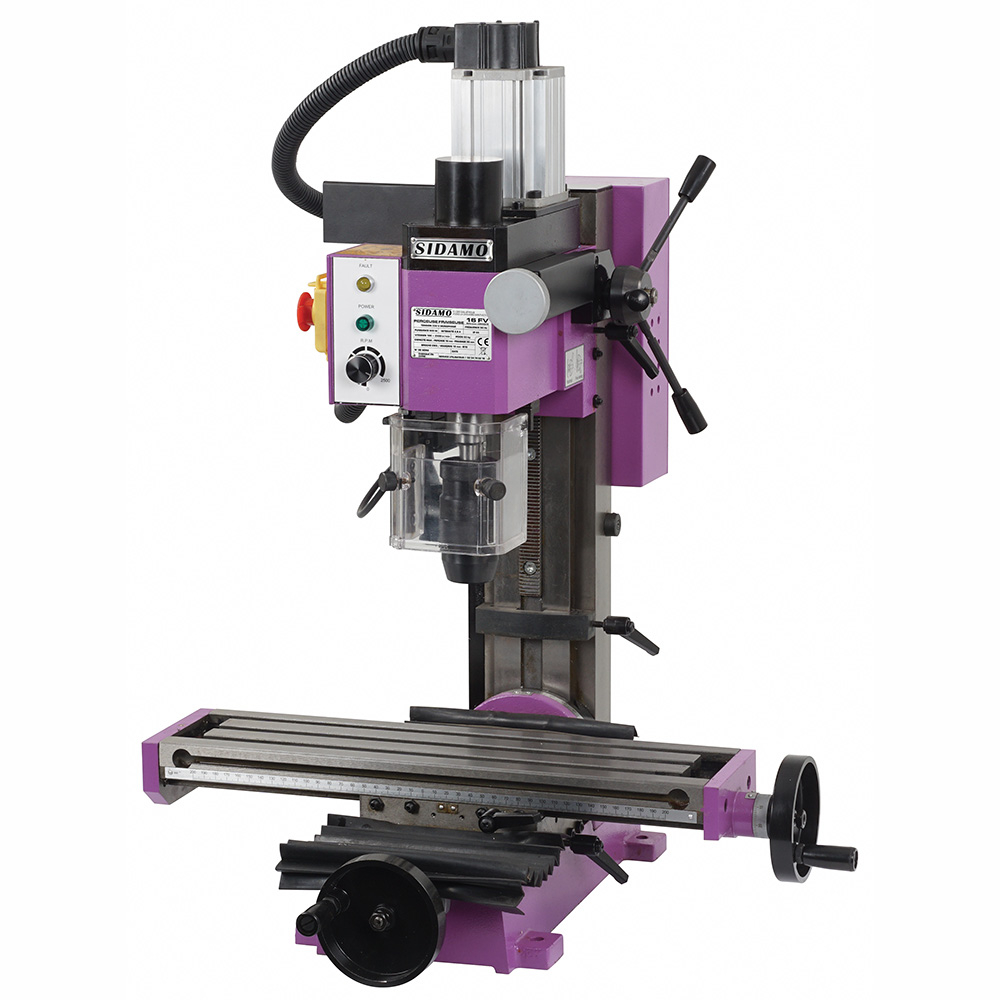

Perceuse fraiseuse 16 FV pour perçage et fraisage secs des métaux, plastiques et bois SIDAMO - 20502079
Référence : S06620502079
Découvrez Perceuse fraiseuse 16 FV pour perçage et fraisage secs des métaux, plastiques et bois SIDAMO - 20502079 disponible à l'achat
Les points clés
- Bâti en fonte aciérée pour une grande robustesse
- Variateur de vitesse électronique pour un réglage précis
- Moteur brushless haute efficacité et faible entretien
- Capacité de perçage jusqu’à 16 mm et fraisage jusqu’à 35 mm
- Table à mouvements croisés avec rainurage pour plus de polyvalence
2 370,86 € TTC 1 975,72 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne à queue d'aronde
Arrêt coup de poing à accrochage

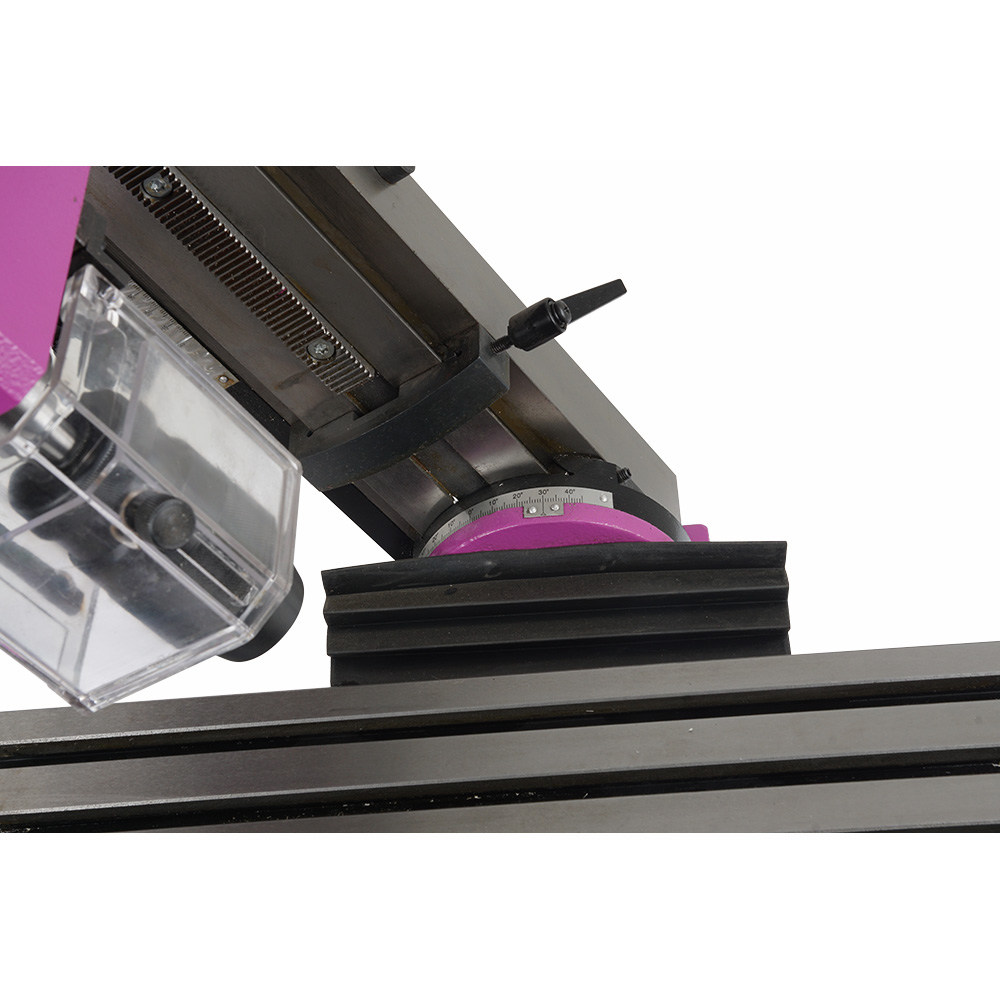

Colonne inclinable à gauche et à droite
Ecran polycarbonate asservi
Table à mouvements croisés
Rainurage de table
Variateur de vitesse électronique
Moteur à haut rendement « BRUSHLESS »
Livrée avec : Livrée avec:
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Etau à serrage rapide 100 mm et jeu de brides
La perceuse fraiseuse 16FV SIDAMO est une machine conçue pour un usage intensif (5 à 8 heures par jour) en poste fixe, destinée au perçage et fraisage à sec de métaux (acier, matériaux ferreux et non ferreux), matières plastiques et bois. Elle est adaptée à un usage régulier et offre une grande polyvalence grâce à ses caractéristiques techniques et ses équipements.
Caractéristiques principales :
- Bâti, tête et base en fonte aciérée, garantissant robustesse et stabilité.
- Colonne prismatique pivotante à gauche et à droite, permettant l’inclinaison de la tête de perceuse fraiseuse de 45° à gauche à 45° à droite pour le fraisage de surfaces angulaires.
- Variateur de vitesse électronique avec moteur brushless haute performance, offrant une plage de vitesses de broche variable de 100 à 2500 tr/min.
- Puissance moteur de 0,5 kW, alimentation monophasée 230 V.
- Mandrin auto-serrant 16 mm livré de série avec queue de mandrin CM3, étau à serrage rapide 100 mm et jeu de brides.
- Table à mouvements croisés avec une course transversale de 135 mm et longitudinale de 460 mm, équipée de rainurages en T d'entraxe 35 mm pour fixation d’étau ou autres accessoires.
- Course de broche de 180 mm.
- Descente lente pour un contrôle précis de l’usinage.
- Écran de protection mandrin asservi, réglable en hauteur, avec verrouillage électrique de sécurité.
Dimensions et poids :
- Dimensions de la machine : 570 x 600 x 750 mm (profondeur x largeur x hauteur).
- Dimensions de la table : 460 x 120 mm.
- Poids : 55 kg.
Fonctionnalités et usages :
- Utilisation sécurisée grâce à des dispositifs de sécurité complets : arrêt coup de poing à accrochage, écran de protection mandrin, protections mécaniques et électriques.
- La machine est conçue pour un seul opérateur, qui doit porter des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, gants lors des opérations de nettoyage ou de changement d’outil).
- La tête de la machine peut être montée ou descendue via un cabestan, avec deux modes de descente : normale et lente, pour un usinage précis.
- La profondeur d’usinage est réglable par une butée basse mobile.
- La table à mouvements croisés permet un positionnement précis des pièces à usiner avec des graduations de 0,02 mm par tour de manivelle.
- La vitesse de rotation de la broche est ajustable en continu, avec un tableau de vitesses recommandées en fonction des matériaux et diamètres d’outils (bois, zinc, aluminium, plastique, fonte, acier mi-dur, acier dur, inox).
- Procédures détaillées pour le montage, démontage des outils (mandrin auto-serrant, mandrin porte-pinces, outils à queue conique) assurant un changement sécurisé et rapide.
- Conseils d’utilisation pour le perçage et le fraisage, insistant sur la sécurité, le choix des vitesses, le serrage des pièces, et les précautions à prendre pour éviter les accidents.
- Maintenance régulière recommandée pour garantir la longévité et la sécurité de la machine.
Conditionnement et installation :
- La machine est livrée conditionnée dans une caisse en bois sur palette, avec un petit sac anti-humidité.
- Poids et dimensions nécessitent une manutention avec plusieurs personnes ou moyens adaptés (transpalette, chariot élévateur).
- Installation sur un sol plat, stable et non glissant, avec fixation possible sur établi ou socle (option).
- Environnement d’utilisation conseillé : intérieur, sec, aéré, température entre +5°C et +35°C, humidité relative max 90%, éclairage minimum 300 LUX.
- Raccordement électrique en 230 V monophasé avec protection magnétothermique conforme aux normes.
Avantages produit :
- Machine robuste et polyvalente, adaptée à de multiples matériaux.
- Précision et contrôle grâce aux mouvements croisés de la table et à la descente lente.
- Sécurité renforcée avec protections mécaniques, électriques et équipements de sécurité.
- Facilité d’utilisation avec variateur électronique de vitesse et commandes ergonomiques.
- Livrée avec accessoires essentiels (mandrin, étau, brides, clés) pour une mise en service rapide.
Cette perceuse fraiseuse 16FV SIDAMO répond aux besoins d’atelier pour des travaux de perçage et fraisage précis, sûrs et efficaces, avec un équipement complet et des fonctionnalités avancées adaptées à un usage professionnel.
Caractéristiques principales :
- Bâti, tête et base en fonte aciérée, garantissant robustesse et stabilité.
- Colonne prismatique pivotante à gauche et à droite, permettant l’inclinaison de la tête de perceuse fraiseuse de 45° à gauche à 45° à droite pour le fraisage de surfaces angulaires.
- Variateur de vitesse électronique avec moteur brushless haute performance, offrant une plage de vitesses de broche variable de 100 à 2500 tr/min.
- Puissance moteur de 0,5 kW, alimentation monophasée 230 V.
- Mandrin auto-serrant 16 mm livré de série avec queue de mandrin CM3, étau à serrage rapide 100 mm et jeu de brides.
- Table à mouvements croisés avec une course transversale de 135 mm et longitudinale de 460 mm, équipée de rainurages en T d'entraxe 35 mm pour fixation d’étau ou autres accessoires.
- Course de broche de 180 mm.
- Descente lente pour un contrôle précis de l’usinage.
- Écran de protection mandrin asservi, réglable en hauteur, avec verrouillage électrique de sécurité.
Dimensions et poids :
- Dimensions de la machine : 570 x 600 x 750 mm (profondeur x largeur x hauteur).
- Dimensions de la table : 460 x 120 mm.
- Poids : 55 kg.
Fonctionnalités et usages :
- Utilisation sécurisée grâce à des dispositifs de sécurité complets : arrêt coup de poing à accrochage, écran de protection mandrin, protections mécaniques et électriques.
- La machine est conçue pour un seul opérateur, qui doit porter des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, gants lors des opérations de nettoyage ou de changement d’outil).
- La tête de la machine peut être montée ou descendue via un cabestan, avec deux modes de descente : normale et lente, pour un usinage précis.
- La profondeur d’usinage est réglable par une butée basse mobile.
- La table à mouvements croisés permet un positionnement précis des pièces à usiner avec des graduations de 0,02 mm par tour de manivelle.
- La vitesse de rotation de la broche est ajustable en continu, avec un tableau de vitesses recommandées en fonction des matériaux et diamètres d’outils (bois, zinc, aluminium, plastique, fonte, acier mi-dur, acier dur, inox).
- Procédures détaillées pour le montage, démontage des outils (mandrin auto-serrant, mandrin porte-pinces, outils à queue conique) assurant un changement sécurisé et rapide.
- Conseils d’utilisation pour le perçage et le fraisage, insistant sur la sécurité, le choix des vitesses, le serrage des pièces, et les précautions à prendre pour éviter les accidents.
- Maintenance régulière recommandée pour garantir la longévité et la sécurité de la machine.
Conditionnement et installation :
- La machine est livrée conditionnée dans une caisse en bois sur palette, avec un petit sac anti-humidité.
- Poids et dimensions nécessitent une manutention avec plusieurs personnes ou moyens adaptés (transpalette, chariot élévateur).
- Installation sur un sol plat, stable et non glissant, avec fixation possible sur établi ou socle (option).
- Environnement d’utilisation conseillé : intérieur, sec, aéré, température entre +5°C et +35°C, humidité relative max 90%, éclairage minimum 300 LUX.
- Raccordement électrique en 230 V monophasé avec protection magnétothermique conforme aux normes.
Avantages produit :
- Machine robuste et polyvalente, adaptée à de multiples matériaux.
- Précision et contrôle grâce aux mouvements croisés de la table et à la descente lente.
- Sécurité renforcée avec protections mécaniques, électriques et équipements de sécurité.
- Facilité d’utilisation avec variateur électronique de vitesse et commandes ergonomiques.
- Livrée avec accessoires essentiels (mandrin, étau, brides, clés) pour une mise en service rapide.
Cette perceuse fraiseuse 16FV SIDAMO répond aux besoins d’atelier pour des travaux de perçage et fraisage précis, sûrs et efficaces, avec un équipement complet et des fonctionnalités avancées adaptées à un usage professionnel.
Hauteur (cm)
72.00
Largeur (cm)
60.00
Longueur (cm)
57.00
Poids net (Kg)
71.00
Puissance (kW)
0.5
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
100 : 2500
Capacité de perçage maxi (mm)
16
Capacité de fraisage (mm)
35
Cône morse
CM3
Course de broche (mm)
180
Nombre de vitesses
Variable
d: distance broche colonne (mm)
165
f: distance broche table (mm)
90 à 270
Dimension de table (mm)
460 x 120
Entraxe rainurage table (mm)
Eclairage
Non
Ecran Asservi
Oui
Table-étau réversible
Arrosage
Course transversale / longitudinale (mm)
135 x 460
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse fraiseuse 16 FV s’utilise en poste fixe pour des opérations de perçage et fraisage à sec sur métaux (acier, matériaux ferreux et non ferreux), matières plastiques et bois, dans un cadre d’usage intensif de 5 à 8 heures par jour.
Le principe d’utilisation repose sur la rotation variable de la broche (de 100 à 2500 tr/min) via un potentiomètre, permettant d’adapter la vitesse en fonction du matériau et de l’outil. La tête de la machine peut être montée ou descendue à l’aide d’un cabestan, avec deux modes de descente : normale et lente, cette dernière favorisant un contrôle précis de l’usinage. La profondeur d’usinage est réglable par une butée basse mobile. La tête peut aussi être inclinée de 45° à gauche ou à droite pour le fraisage de surfaces angulaires.
La table, équipée de mouvements croisés, permet un positionnement précis des pièces à usiner grâce à des manivelles graduées avec une précision de 0,02 mm par tour. La pièce à usiner doit être solidement fixée sur la table à l’aide d’un étau ou de brides.
Avant toute utilisation, l’opérateur doit s’assurer que l’outil est correctement monté et serré, que la pièce est bien fixée, et que les protections (écran de protection mandrin, arrêt coup de poing) sont en place et fonctionnelles. Le démarrage s’effectue par un interrupteur marche/arrêt avec arrêt coup de poing.
Pour le perçage, la tête doit être en position haute au démarrage, puis abaissée progressivement en exerçant une pression modérée sur le cabestan. La vitesse de rotation doit être adaptée au matériau et à l’outil selon un tableau de vitesses recommandé. En fin d’usinage, la tête est relevée avec précaution.
Pour le fraisage, la procédure est similaire : la tête est en position haute au démarrage, la pièce est fixée, la vitesse adaptée, et la descente s’effectue en mode lente pour un meilleur contrôle. La table est déplacée à l’aide des volants pour réaliser l’usinage. La tête peut être bloquée en position inclinée si nécessaire.
En cas de fonctionnement non conforme, il est indiqué d’arrêter la machine, vérifier les protections, l’état de l’outil, et les réglages de la machine avant de reprendre l’usage.
Le résultat attendu est un perçage ou fraisage précis et contrôlé, réalisé en toute sécurité grâce aux dispositifs de protection et au réglage adapté des paramètres de vitesse, profondeur et positionnement.
L’ensemble de ces opérations doit être réalisé en respectant strictement les consignes de sécurité, notamment le port des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, gants pour certaines opérations).
Le principe d’utilisation repose sur la rotation variable de la broche (de 100 à 2500 tr/min) via un potentiomètre, permettant d’adapter la vitesse en fonction du matériau et de l’outil. La tête de la machine peut être montée ou descendue à l’aide d’un cabestan, avec deux modes de descente : normale et lente, cette dernière favorisant un contrôle précis de l’usinage. La profondeur d’usinage est réglable par une butée basse mobile. La tête peut aussi être inclinée de 45° à gauche ou à droite pour le fraisage de surfaces angulaires.
La table, équipée de mouvements croisés, permet un positionnement précis des pièces à usiner grâce à des manivelles graduées avec une précision de 0,02 mm par tour. La pièce à usiner doit être solidement fixée sur la table à l’aide d’un étau ou de brides.
Avant toute utilisation, l’opérateur doit s’assurer que l’outil est correctement monté et serré, que la pièce est bien fixée, et que les protections (écran de protection mandrin, arrêt coup de poing) sont en place et fonctionnelles. Le démarrage s’effectue par un interrupteur marche/arrêt avec arrêt coup de poing.
Pour le perçage, la tête doit être en position haute au démarrage, puis abaissée progressivement en exerçant une pression modérée sur le cabestan. La vitesse de rotation doit être adaptée au matériau et à l’outil selon un tableau de vitesses recommandé. En fin d’usinage, la tête est relevée avec précaution.
Pour le fraisage, la procédure est similaire : la tête est en position haute au démarrage, la pièce est fixée, la vitesse adaptée, et la descente s’effectue en mode lente pour un meilleur contrôle. La table est déplacée à l’aide des volants pour réaliser l’usinage. La tête peut être bloquée en position inclinée si nécessaire.
En cas de fonctionnement non conforme, il est indiqué d’arrêter la machine, vérifier les protections, l’état de l’outil, et les réglages de la machine avant de reprendre l’usage.
Le résultat attendu est un perçage ou fraisage précis et contrôlé, réalisé en toute sécurité grâce aux dispositifs de protection et au réglage adapté des paramètres de vitesse, profondeur et positionnement.
L’ensemble de ces opérations doit être réalisé en respectant strictement les consignes de sécurité, notamment le port des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, gants pour certaines opérations).
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse fraiseuse 16FV SIDAMO ?
La machine dispose d’un bâti, tête et base en fonte aciérée, d’une colonne prismatique pivotante à 45° à gauche et à droite, d’un variateur de vitesse électronique avec moteur brushless de 0,5 kW. La broche offre une plage variable de 100 à 2500 tr/min. La table à mouvements croisés mesure 460 x 120 mm avec une course transversale de 135 mm et longitudinale de 460 mm. Elle est livrée avec un mandrin auto-serrant 16 mm, une queue de mandrin CM3, un étau à serrage rapide et un jeu de brides.
Comment la sécurité est-elle assurée lors de l’utilisation de cette machine ?
La perceuse fraiseuse est équipée d’un arrêt coup de poing à accrochage, d’un écran de protection mandrin asservi avec verrouillage électrique, et de protections mécaniques et électriques. L’utilisateur doit porter des équipements de protection individuelle adaptés : lunettes, protection auditive, chaussures de sécurité, et gants lors des opérations de nettoyage ou changement d’outil. Il est interdit d’utiliser la machine sans protections ou en modifiant la machine.
Quels sont les réglages possibles pour la précision d’usinage ?
La machine offre une descente lente de la tête avec graduation au 0,025 mm par tour, un réglage de profondeur par butée basse mobile, et une table à mouvements croisés avec graduations de 0,02 mm par tour sur les axes longitudinal et transversal. La tête peut être inclinée de 45° à gauche ou à droite pour le fraisage angulaire, avec blocage sécurisé.
Comment se réalise le montage et le démontage des outils ?
Le changement d’outil nécessite la coupure de l’alimentation électrique. Le montage peut se faire avec une queue de mandrin CM3, un mandrin porte-pinces ou un outil à queue conique CM3. Chaque outil est bloqué par un tirant M12 traversant la broche, serré à l’aide d’une clé plate et d’une poignée de blocage. Le démontage s’effectue en dévissant ce tirant et en tapant légèrement pour extraire l’outil.
Quels sont les critères de choix et d’utilisation des vitesses de broche ?
La vitesse de rotation de la broche est variable de 100 à 2500 tr/min via un potentiomètre. Un tableau recommande les vitesses adaptées selon le matériau (bois, zinc, aluminium, plastique, fonte, acier, inox) et le diamètre de l’outil, pour garantir un usinage efficace et éviter l’usure prématurée des outils.
Comment s’effectuent les opérations de perçage et de fraisage en toute sécurité ?
Avant toute opération, la tête doit être en position haute, l’outil bien serré et la pièce solidement fixée. Le port des équipements de protection est obligatoire. La descente de la tête se fait à l’aide du cabestan en position normale pour le perçage, et en position lente pour le fraisage. Il faut éviter la pression excessive sur l’outil et veiller à ce qu’aucune personne ne soit exposée aux projections d’étincelles ou débris.
Dans quels contextes professionnels cette perceuse fraiseuse est-elle la plus adaptée ?
Cette machine est conçue pour un usage intensif en poste fixe, avec une utilisation régulière de 5 à 8 heures par jour. Elle permet le perçage et fraisage à sec des métaux ferreux et non ferreux, plastiques et bois, offrant polyvalence et précision pour des travaux d’atelier exigeants.
