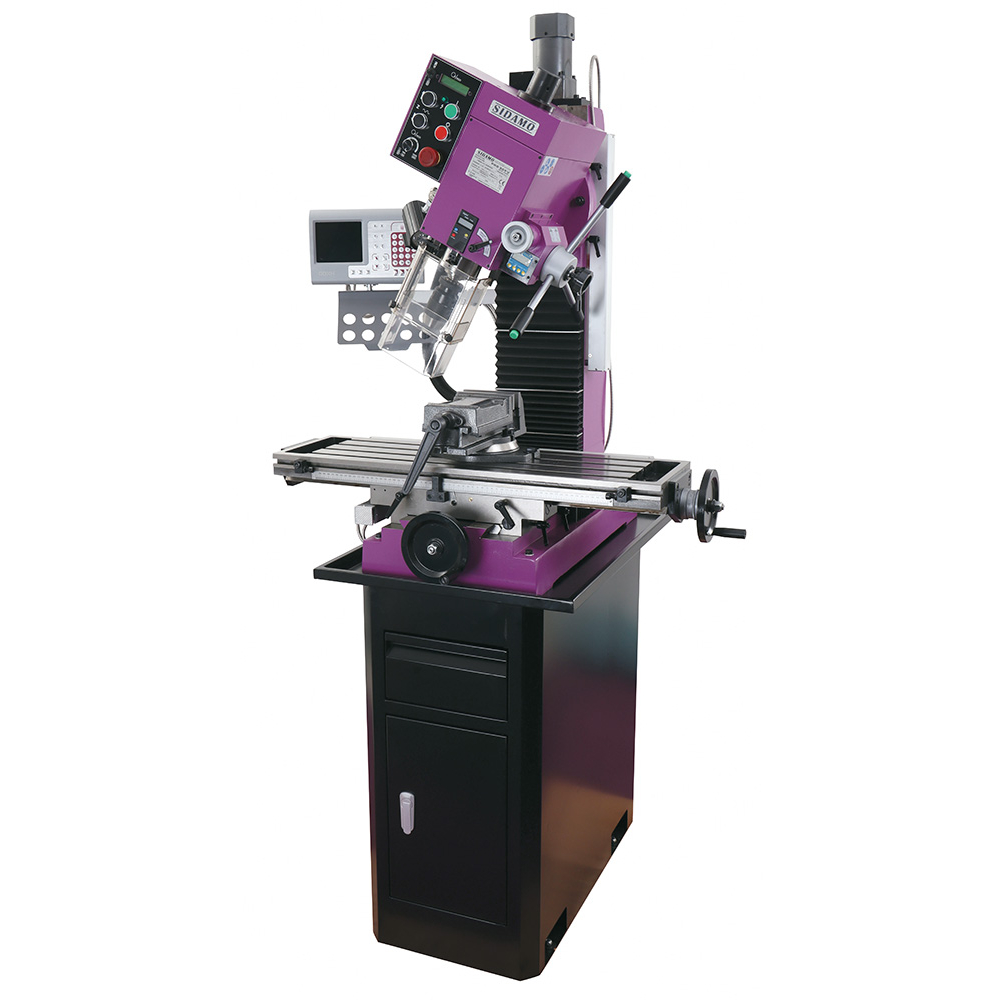

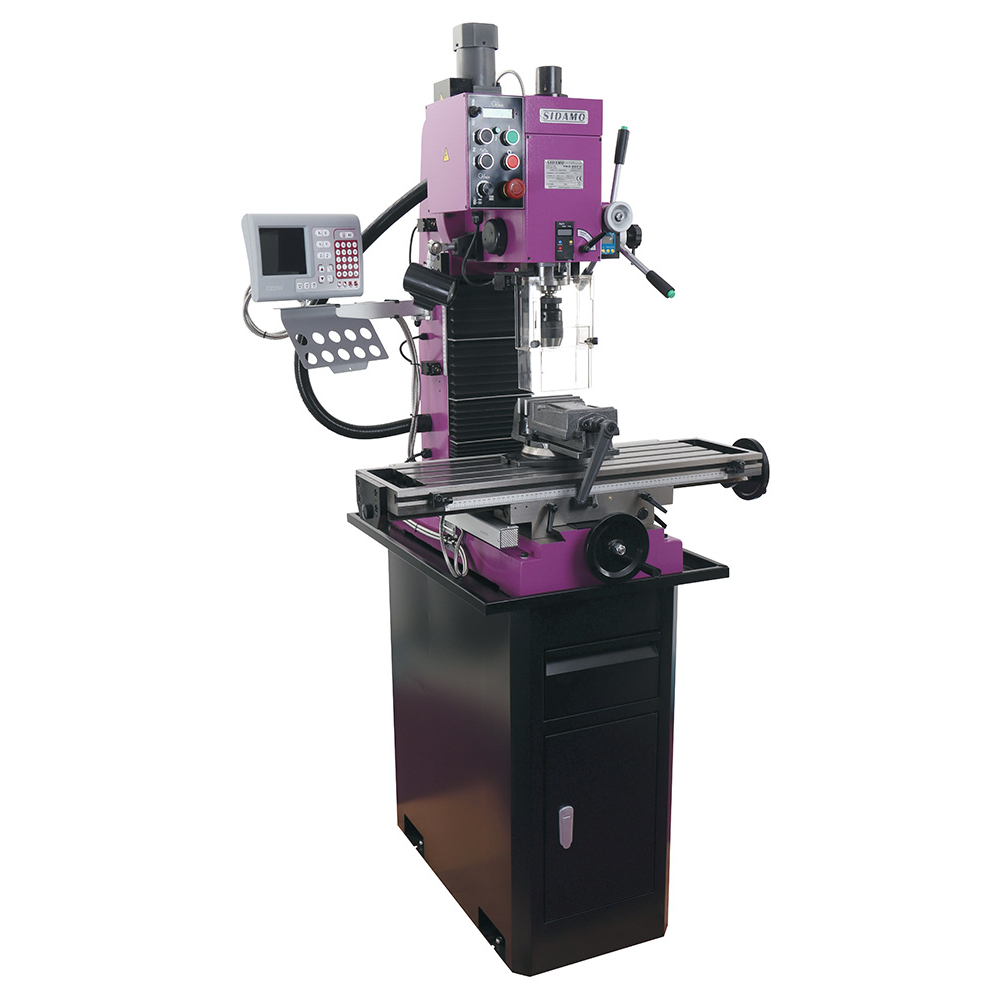

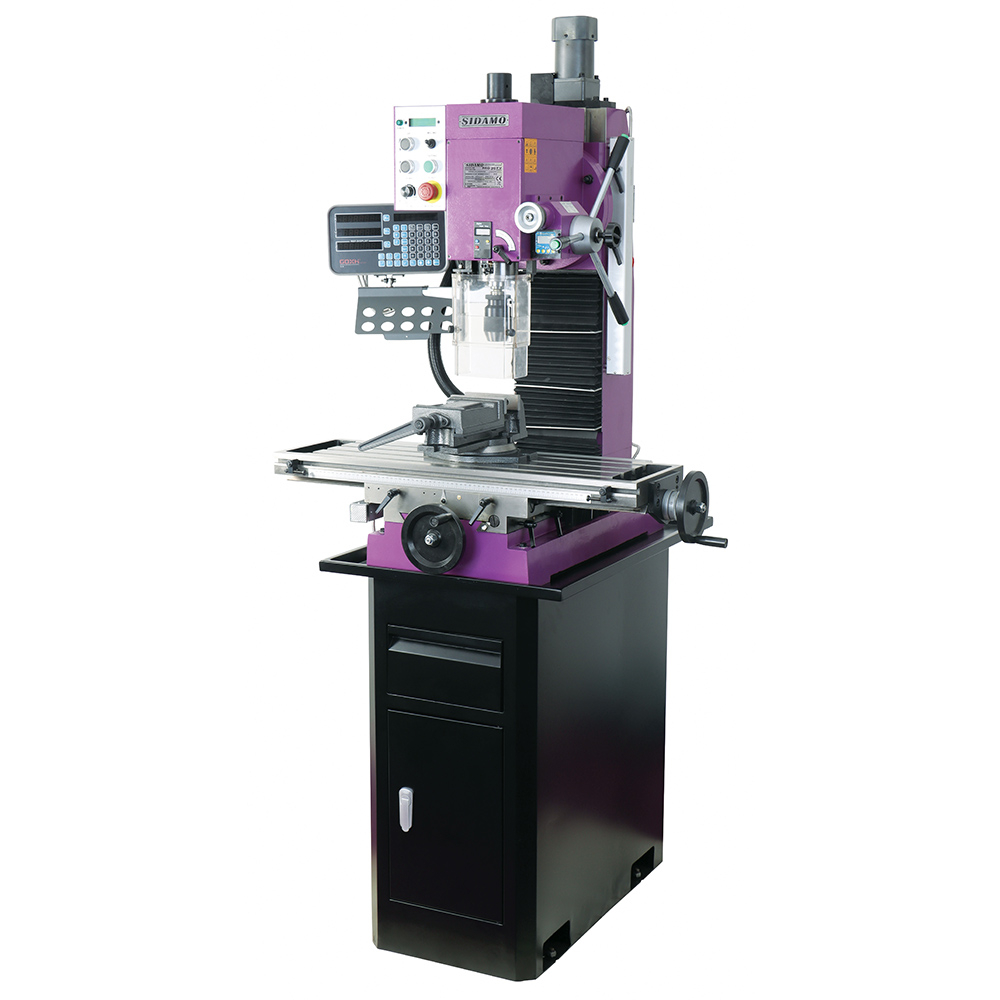

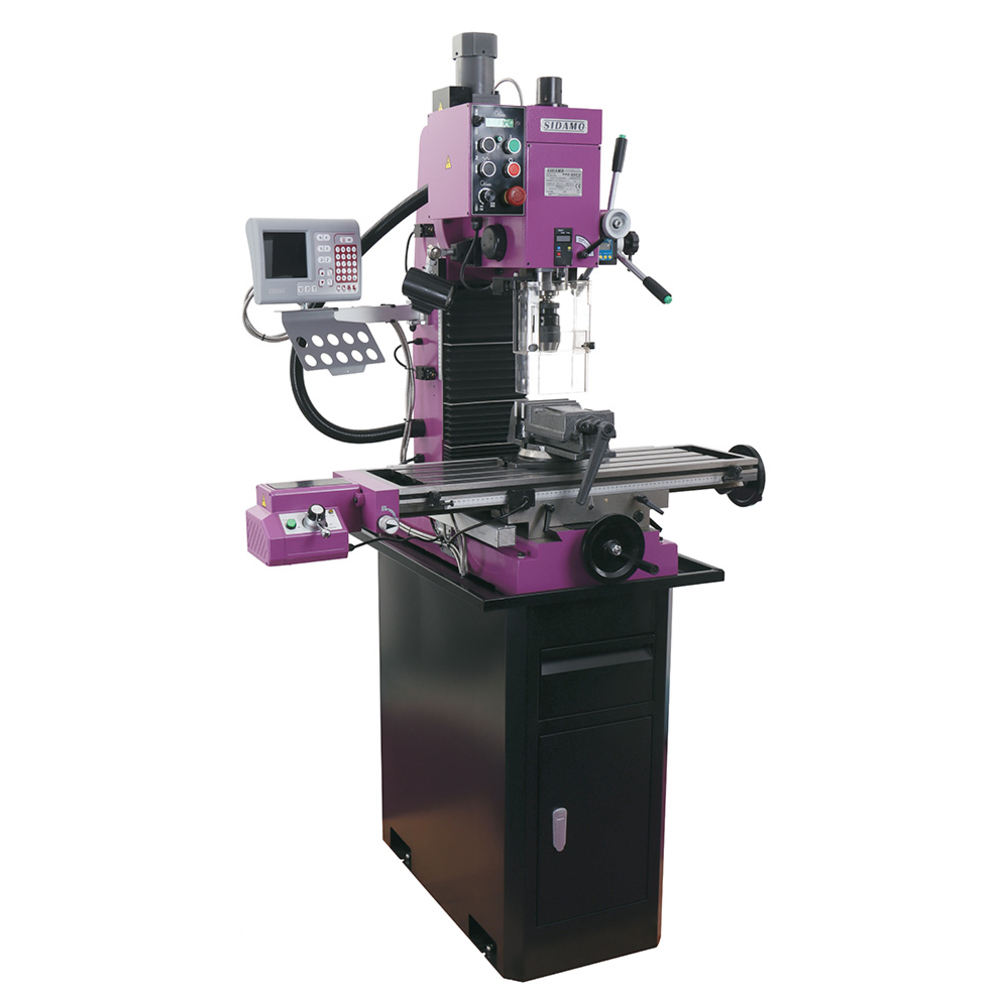

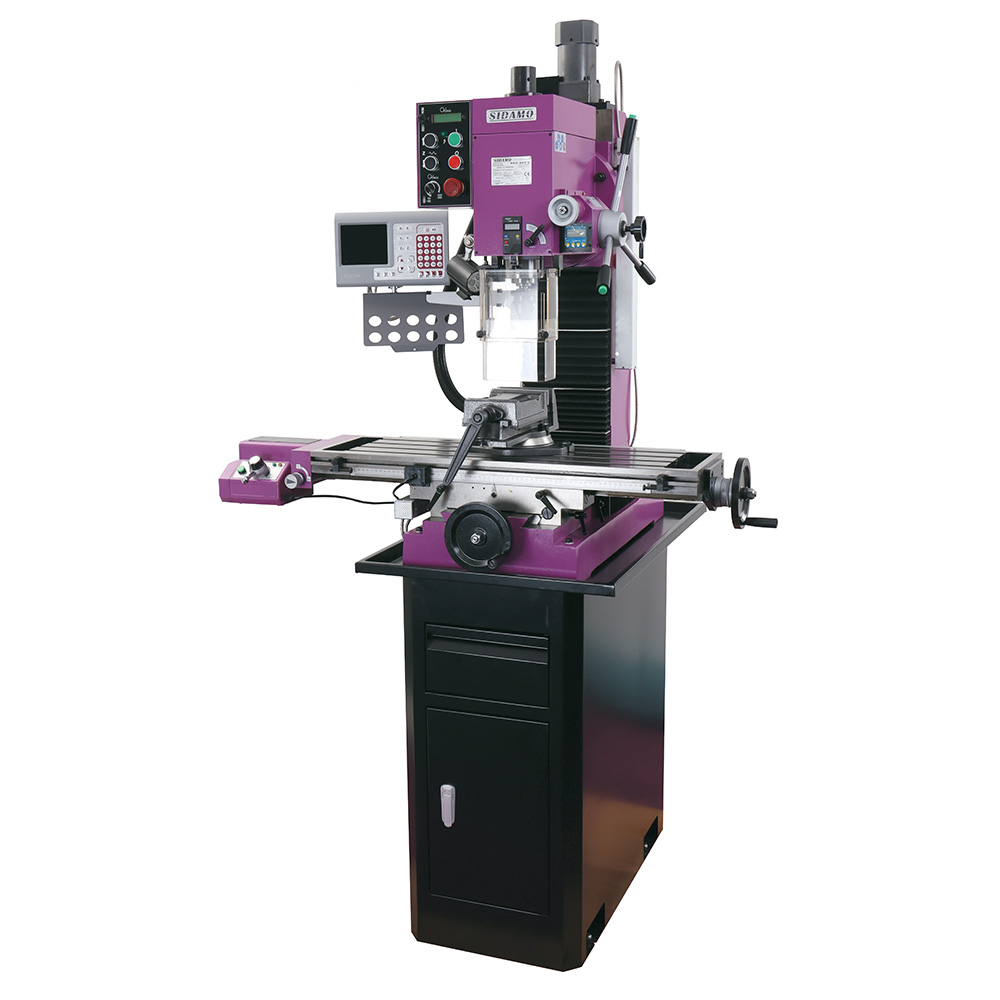

Perceuse fraiseuse taraudeuse PRO 30FV pour perçage et taraudage sous lubrification des métaux et plastiques SIDAMO - 20502091
Référence : S06620502091
Découvrez Perceuse fraiseuse taraudeuse PRO 30FV pour perçage et taraudage sous lubrification des métaux et plastiques SIDAMO - 20502091 disponible à l'achat
- Bâti en fonte aciérée pour une grande robustesse
- Variateur électronique avec affichage digital précis
- Système de taraudage semi-automatique avec retour instantané
- Table à mouvements croisés pour un positionnement optimal
- Moteur brushless puissant de 1.5 kW pour un usage intensif
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée massive
Colonne prismatique à queue d'aronde
Variateur de vitesse électronique
Moteur à haut rendement "BRUSHLESS
Affichage digital de la vitesse de broche et de la profondeur de perçage
Système de taraudage semi-automatique + retour instantané
Descente lente
Table à mouvements croisés
Tête de fraisage inclinable ± 45°
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Eclairage à LED 24 V
Livrée avec : Livrée avec:
- Socle non monté
- Boîte à outils
- Jeu de clés de service
- Lot de 42 brides
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau 125 et jeu de brides
Elle possède un bâti, une tête et un socle en fonte aciérée massive, ainsi qu’une colonne prismatique à queue d’aronde garantissant robustesse et stabilité. La tête de fraisage est inclinable à ± 45°, offrant une grande polyvalence dans les opérations.
Le moteur brushless à haut rendement est associé à un variateur de vitesse électronique permettant une vitesse de broche variable de 100 à 1600 tr/min, avec affichage digital de la vitesse et de la profondeur de perçage pour un contrôle précis. La course de broche est de 85 mm.
Le système de taraudage semi-automatique avec retour instantané facilite les opérations de taraudage jusqu’au diamètre M16. La descente lente améliore la précision et la qualité des travaux.
La table à mouvements croisés mesure 820 x 240 mm avec un entraxe de rainurage de 3 x 55 mm. La course transversale et longitudinale est de 450 x 245 mm. La distance broche-colonne est de 270 mm et la distance broche-table de 430 mm.
L’outillage livré comprend un socle non monté, une boîte à outils, un jeu de clés de service, un lot de 42 brides, un mandrin auto-serrant de 16 mm, une queue de mandrin, un chasse cône, ainsi qu’un étau de 125 mm avec jeu de brides.
Les commandes fonctionnent en très basse tension 24 V, avec un arrêt d’urgence à accrochage et un éclairage LED 24 V intégré pour une meilleure visibilité.
Caractéristiques techniques principales :
- Hauteur : 200 cm
- Largeur : 95 cm
- Longueur : 100 cm
- Poids net : 385 kg
- Puissance : 1,5 kW
- Alimentation : 230 V monophasé
- Capacité de perçage maxi : 30 mm
- Capacité de fraisage : 55 mm
- Cône Morse : CM4
- Largeur mors étau : 125 mm
- Hauteur mors étau : 30 mm
- Ouverture étau : 105 mm
Cette perceuse fraiseuse taraudeuse est une solution robuste, précise et polyvalente, adaptée aux travaux intensifs sur métaux et plastiques, avec un équipement complet facilitant son installation et son utilisation.
Hauteur (cm)
200.00
Largeur (cm)
95.00
Longueur (cm)
100.00
Poids net (Kg)
385.00
Puissance (kW)
1.5
Alimentation (V)
230 V mono
Vitesse de broche (tr/mn)
100 : 1600
Capacité de perçage maxi (mm)
30
Capacité de taraudage maxi (mm)
M16
Capacité de fraisage (mm)
55
Cône morse
CM4
Course de broche (mm)
85
Nombre de vitesses
Variable
d: distance broche colonne (mm)
270
f: distance broche table (mm)
430
Dimension de table (mm)
820 x 240
Entraxe rainurage table (mm)
3 x 55
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Largeur de mors (mm)
125
Hauteur de mors (mm)
Ouverture (mm)
105
Course transversale / longitudinale (mm)
450 x 245
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Le principe d’utilisation repose sur un mouvement vertical de la broche pour le perçage, le fraisage et le taraudage, avec des déplacements longitudinaux et transversaux de la table pour le fraisage. La vitesse de rotation de la broche est variable et contrôlée électroniquement, avec un affichage digital de la vitesse et de la profondeur d’usinage. Le taraudage s’effectue en mode semi-automatique avec retour instantané. La tête de fraisage est inclinable jusqu’à ± 45° pour travailler les surfaces angulaires.
L’utilisation prévue concerne un usage intensif (5 à 8 heures par jour) sur métaux, plastiques et bois, en intérieur dans un environnement sec, ventilé et bien éclairé. La machine doit être installée sur un sol plat et stable, avec une fixation au sol via son socle. La pièce à usiner doit être solidement maintenue pour éviter tout mouvement pendant l’usinage.
En cas de fonctionnement non conforme, il est indiqué de vérifier que la machine est bien fixée, que les pièces mobiles fonctionnent correctement, que les protections sont en place et que l’outil est en bon état. Toute intervention doit être faite machine arrêtée et hors tension.
Le résultat attendu est un usinage précis réalisé grâce à la descente lente de broche pour les opérations de perçage et fraisage, un taraudage facilité par le système semi-automatique, et un contrôle précis de la vitesse et de la profondeur d’usinage via les affichages digitaux.
Les étapes d’utilisation incluent le montage correct de l’outil (mandrin, queue de mandrin, etc.), le réglage de la vitesse de broche adaptée au matériau, la fixation sécurisée de la pièce, le choix du mode perçage ou taraudage, la descente de broche selon la précision souhaitée, et le contrôle de l’angle d’inclinaison de la tête si nécessaire. Toute manipulation de la tête, de la broche ou de la table doit être réalisée machine arrêtée.
En résumé, l’utilisateur doit installer la machine sur un socle stable, fixer la pièce, sélectionner les paramètres d’usinage, et effectuer les opérations de perçage, fraisage ou taraudage en respectant les modes de descente et les réglages de vitesse, tout en s’assurant que les outils sont bien montés et que la machine est en bon état de fonctionnement.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels types d’opérations peut-on réaliser avec la PERCEUSE FRAISEUSE PRO 30 FV ?
Cette machine permet le perçage, le fraisage et le taraudage sous lubrification. Elle est adaptée au travail des métaux et des matières plastiques.
Comment la précision est-elle assurée sur cette perceuse fraiseuse ?
La colonne prismatique à queue d’aronde garantit une grande précision dans les déplacements et le positionnement de l’outil.
Cette machine est-elle adaptée à un usage intensif en atelier ?
Oui, elle est conçue spécifiquement pour un usage intensif et durable, ce qui la rend adaptée aux environnements professionnels exigeants.
Quels matériaux peut-on usiner avec cette perceuse fraiseuse ?
Elle est prévue pour l’usinage de métaux ainsi que de matières plastiques, sous lubrification.
Quels éléments techniques facilitent le contrôle des opérations sur cette machine ?
La présence d’un socle stable et d’une colonne prismatique assure un bon support et un guidage précis des opérations de perçage, fraisage et taraudage.
