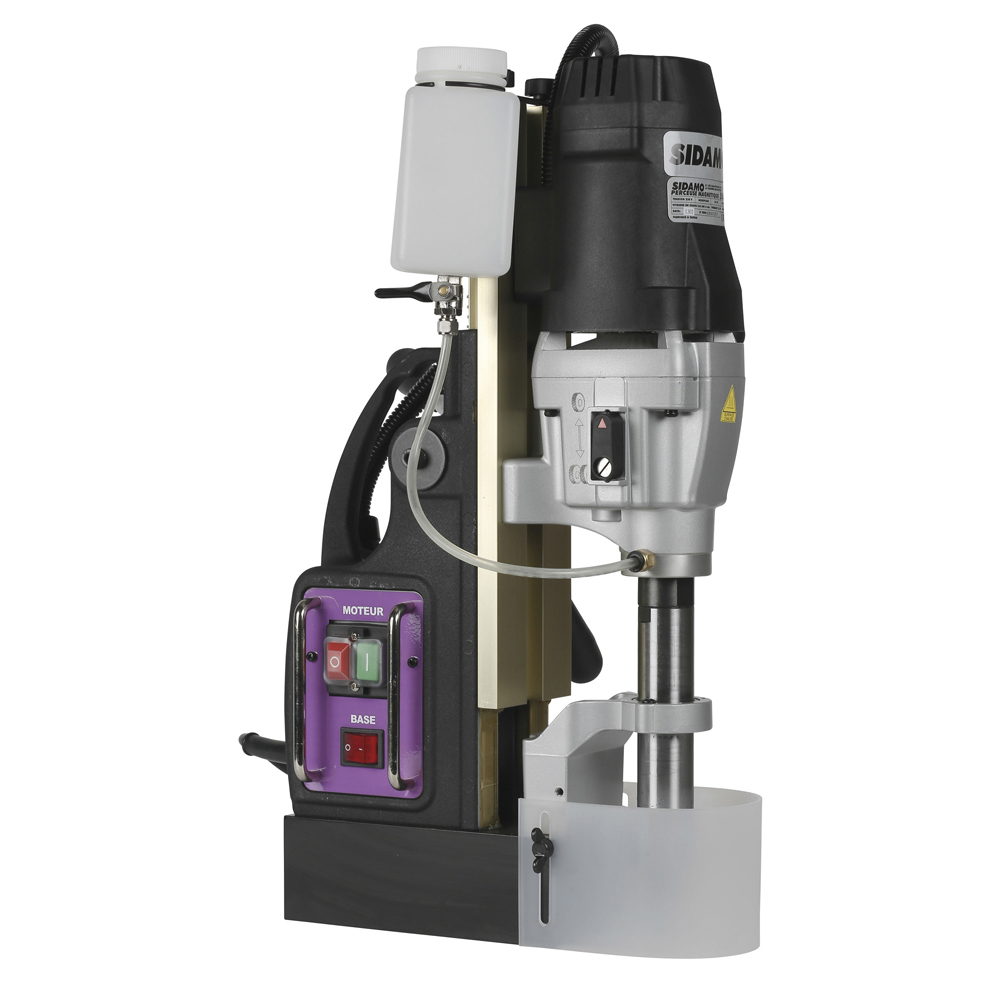

Perceuse à base magnétique 50 PM pour perçage et carottage de l'acier sous lubrification SIDAMO - 20502034
Référence : S06620502034
Découvrez Perceuse à base magnétique 50 PM pour perçage et carottage de l'acier sous lubrification SIDAMO - 20502034 disponible à l'achat
- Base magnétique puissante avec 32000 N d'attraction
- Machine robuste adaptée au perçage et carottage de l'acier
- Lubrification intégrée par le centre de l'outil
- Deux vitesses en charge pour plus de polyvalence
- Poids de 23 Kg pour une bonne stabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Perceuse magnétique robuste
Machine conçue pour percer ou carotter l'acier
2 vitesses par engrenage
Base à forte attraction magnétique de 32000 N
Écran de protection
Réservoir à liquide de coupe intégré
Lubrification par le centre de l'outil
Livrée avec : Accessoires livrés de série :
- Arbre porte-fraises Weldon 19 mm
- Adaptateur pour mandrin de foret
- Mandrin à clé 16 mm pour foret
- Mallette de transport
- Chaîne de sécurité
- Clefs de service 2,5 / 4 / 8 mm
Description du produit
La perceuse magnétique 50 PM est une machine compacte et robuste conçue pour le perçage et le carottage intensif dans des pièces en acier sous lubrification. Elle est équipée d’une base magnétique à forte attraction de 32 000 N garantissant une fixation fiable sur les pièces métalliques ferreuses d’une épaisseur minimale de 12 mm (20 mm pour fraises ≥ 60 mm). Le perçage s’effectue par descente manuelle de la broche. La machine dispose de deux vitesses par engrenage (230 et 300 tr/min en charge), d’un mandrin à clé 16 mm pour foret, d’un arbre porte-fraise Weldon 19 mm, d’un adaptateur pour mandrin de foret, ainsi que d’un réservoir intégré de liquide de coupe avec lubrification par le centre de l’outil. Un écran de protection mandrin, une chaîne de sécurité, des clefs de service (2,5 / 4 / 8 mm) et une mallette de transport sont fournis.
Usages et applications
Destinée au perçage et carottage sur acier, cette perceuse est adaptée à un usage intensif dans les ateliers et chantiers, permettant d’usiner des trous précis avec fraises ou forets hélicoïdaux. Elle est conçue pour une utilisation sur des pièces stables et bien fixées, telles que poutrelles acier, plaques acier, IPN, avec une attention particulière à la sécurité et au respect des consignes.
Fonctionnement
- Fixation par aimantation sur pièce ferreuse (épaisseur mini 12 mm)
- Descente manuelle de la broche pour le perçage
- Deux vitesses de rotation sélectionnables (230 ou 300 tr/min en charge)
- Lubrification par liquide de coupe, distribué via un réservoir et un robinet réglable (uniquement pour fraisage avec fraise, refroidissement manuel pour perçage)
- Utilisation d’outils adaptés : fraises Weldon 19 mm, forets hélicoïdaux montés sur mandrin à clé
- Chaîne de sécurité obligatoire pour éviter chute de la machine en cas de coupure de courant
Caractéristiques techniques détaillées
- Puissance moteur : 1,8 kW
- Alimentation : 230 V monophasé, 8,5 A, fréquence 50 Hz
- Vitesse en charge : 230 / 300 tr/min
- Course de broche : 125 mm
- Force magnétique : 32 000 N
- Dimensions base magnétique : 200 x 100 mm
- Dimensions machine (L x H x P) : 300 x 600 x 370 mm
- Poids : 22,9 kg
- Fraise Ø : 12 à 50 mm x longueur maxi 75 mm
- Foret Ø : 16 mm x longueur maxi 110 mm
- Ø usinage maxi fraise : 50 mm
- Ø usinage maxi foret : 16 mm
Matériaux et composition
- Structure robuste adaptée à un usage intensif
- Composants électriques protégés et conformes aux normes
- Charbons moteur remplaçables pour maintenance
Compatibilités
- Fraises HSS à carotter l’acier (Ø 12 à 50 mm)
- Forets hélicoïdaux 16 mm
- Accessoires SIDAMO recommandés exclusivement pour garantir sécurité et performance
Normes et certifications
- Conforme aux normes de sécurité CE
- Notice d’instructions avec pictogrammes et consignes de sécurité détaillées
Conditions d’utilisation et recommandations
- Usage interdit aux moins de 18 ans
- Utilisation uniquement sur pièces métalliques ferreuses propres, stables et bien fixées
- Ne pas utiliser la perceuse tête en bas ni à un angle supérieur à 90° de l’horizontal
- Porter équipements de protection individuelle (lunettes, gants pour certaines opérations, protection auditive et respiratoire)
- Ne jamais débrancher la machine lorsque la base magnétique est activée
- Nettoyage régulier des copeaux avec aspirateur ou brosse, éviter soufflette
- Stockage dans la mallette plastique fournie, dans un endroit sec et hors de portée des enfants
Avantages produit
- Puissance et robustesse pour usage intensif
- Base magnétique puissante assurant une excellente fixation
- Double vitesse adaptée aux différents diamètres d’outils
- Lubrification intégrée pour prolonger la durée de vie des outils
- Accessoires complets fournis pour une mise en service rapide et sécurisée
- Maintenance facilitée avec accès aux charbons moteur et pièces facilement démontables
Conditionnement, stockage, conservation
- Livrée dans une mallette plastique avec accessoires
- Sac anti-humidité inclus dans l’emballage
- Transport et stockage uniquement dans la mallette
- Nettoyer et retirer tout objet avant rangement
Autres informations utiles
- Maintenance détaillée avec fréquences quotidiennes, hebdomadaires, mensuelles et semestrielles (nettoyage, contrôle jeu chariot, usure charbons, etc.)
- Schéma électrique et vue éclatée fournis pour assistance technique
- Tableau des incidents de fonctionnement et solutions (blocage outil, vibrations, adhérence base magnétique)
- Conseils pour montage/démontage des outils et réglage du chariot
Ce résumé intègre les informations complètes du PDF de la notice d’instructions SIDAMO 50 PM (pages 1 à 20), incluant description, usages, fonctionnement, caractéristiques techniques, maintenance, sécurité et accessoires.
Hauteur (cm)
59.00
Largeur (cm)
29.50
Longueur (cm)
34.00
Poids net (Kg)
23.00
Puissance (kW)
1.8
Alimentation (V)
230 V mono
Vitesse en charge (tr/min)
230 / 300
Fraise (D x Long maxi)
12 à 50 x 75
Foret
16 x 110
Course de broche (mm)
125
Force magnétique (N)
32 000
Dimension de base (mm)
200 x 100
Coffret de fraise
Non
Ø usinage maxi fraise
50
Ø usinage maxi foret
16
Le perçage peut être effectué avec une fraise Weldon 19 mm ou un foret hélicoïdal monté sur mandrin à clé 16 mm. Pour le fraisage avec fraise, un liquide de coupe est distribué via un réservoir intégré et un robinet réglable, permettant la lubrification par le centre de l’outil. Pour le perçage avec foret hélicoïdal, le refroidissement par liquide de coupe doit se faire manuellement.
La machine dispose de deux vitesses de rotation sélectionnables (230 ou 300 tr/min en charge), adaptées au diamètre de l’outil utilisé. Le changement de vitesse doit être effectué uniquement machine à l’arrêt.
Lors de l’utilisation, la chaîne de sécurité doit être attachée à la perceuse et à un élément fixe de la structure environnante afin d’éviter la chute de la machine en cas de coupure de courant.
L’opération de perçage s’effectue en approchant l’outil sur la pièce à usiner puis en exerçant une pression progressive sur les bras de descente de broche, jusqu’à obtenir un copeau entier. La pression doit être réduite lorsque l’outil sort de la pièce. Le perçage doit être réalisé en une seule fois, sans interruption.
En cas de blocage de l’outil, la machine doit être arrêtée avant de débloquer l’outil en relevant la broche. Tout outil déformé, fissuré ou usé doit être remplacé.
Le nettoyage régulier des copeaux est nécessaire pour éviter les situations dangereuses, en utilisant de préférence un aspirateur ou une brosse, la machine étant arrêtée.
Avant toute opération de maintenance ou d’entretien, la machine doit être déconnectée de l’alimentation électrique.
Le résultat attendu est un perçage ou un carottage précis dans des pièces en acier, réalisé sous lubrification pour le fraisage, avec un outil adapté et une fixation stable de la perceuse.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les critères spécifiques de sécurité à respecter pour l’utilisation de la perceuse magnétique 50 PM ?
Il est impératif d’attacher la chaîne de sécurité à la perceuse et à une structure fixe afin d’éviter sa chute en cas de coupure de courant. La base magnétique ne doit jamais être débranchée en fonctionnement. La pièce à percer doit être en acier ferreux d’une épaisseur minimale de 12 mm (20 mm pour fraises ≥ 60 mm) et propre pour assurer une bonne adhérence magnétique.
Comment la perceuse 50 PM assure-t-elle la fixation sur la pièce à percer ?
La fixation est assurée par une base magnétique puissante développant une force d’attraction de 32 000 N. Cette base magnétique s’active via un interrupteur dédié et nécessite une pièce stable, propre et bien fixée pour garantir une adhérence optimale et sécurisée.
Quels sont les dispositifs de commande et réglages essentiels pour une utilisation correcte ?
La perceuse dispose d’un interrupteur moteur, d’un interrupteur pour la base magnétique, d’un robinet réglable pour le liquide de coupe et d’un sélecteur à deux vitesses (230 et 300 tr/min en charge). Le réglage du jeu du chariot doit être effectué pour un fonctionnement sans jeu mais libre, garantissant la sécurité et la précision du perçage.
Quels types d’outils sont compatibles avec cette perceuse et comment les monter ?
La machine est compatible avec des fraises Weldon 19 mm et des forets hélicoïdaux jusqu’à 16 mm de diamètre. Le montage des fraises s’effectue sur un arbre porte-fraise Weldon, avec un foret pilote pour la lubrification. Les forets sont montés sur un mandrin à clé 16 mm via un adaptateur. Il est recommandé de ne pas laisser la clé de serrage sur le mandrin ou l’arbre porte-fraise.
Quelles sont les conditions d’utilisation à respecter pour garantir la sécurité et la performance ?
La perceuse doit être utilisée sur une pièce métallique ferreuse stable et bien fixée, à un angle ne dépassant pas 90° de l’horizontal, interdiction formelle d’utilisation tête en bas. Le port d’équipements de protection individuelle adaptés (lunettes, protection auditive, respiratoire, chaussures de sécurité) est obligatoire. La machine ne doit pas être utilisée par des personnes de moins de 18 ans.
Comment se déroule la maintenance courante de la perceuse magnétique 50 PM ?
La maintenance comprend le nettoyage régulier de la machine et des orifices de sortie du liquide de coupe, le contrôle et le remplissage du réservoir de liquide, la vérification de l’usure des charbons moteur, et le réglage du jeu du chariot. Le remplacement des charbons doit être fait par paire dès que leur longueur est inférieure à 6 mm.
