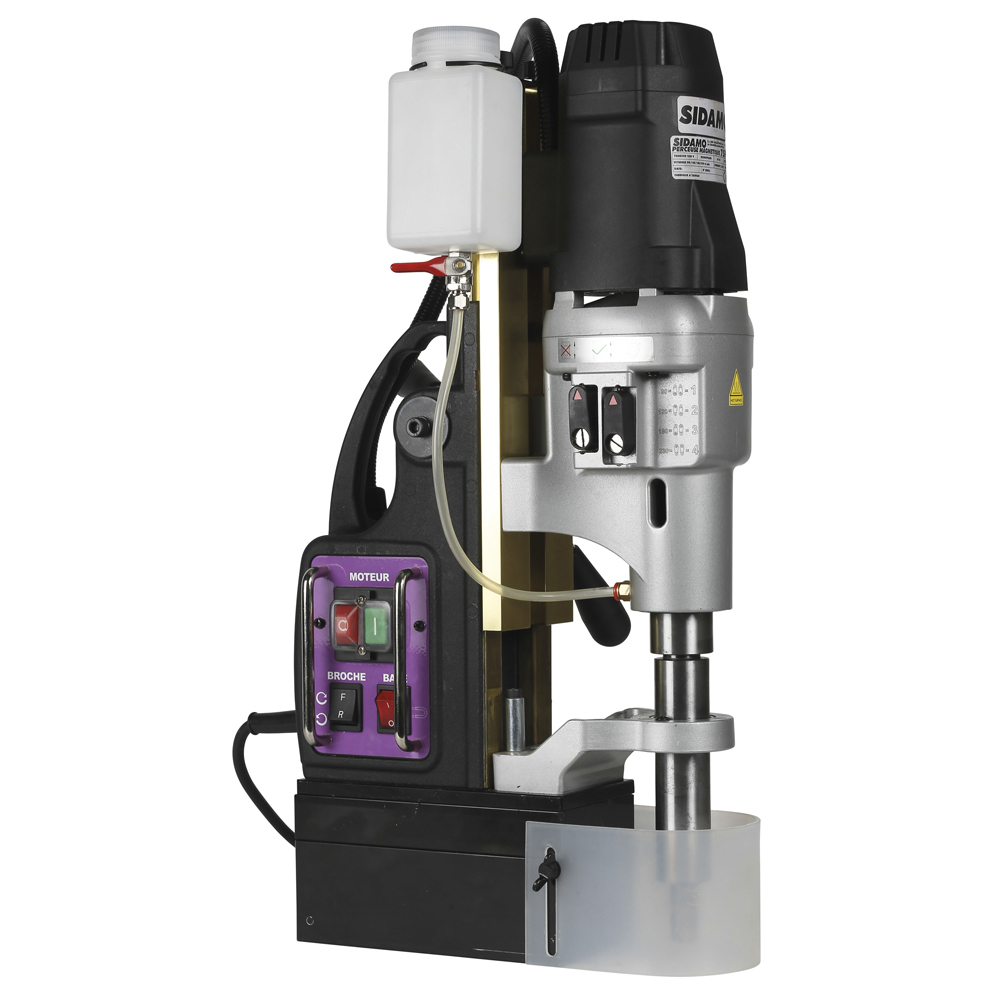

Perceuse à base magnétique 75 PM B pour perçage et taraudage sous lubrification de l'acier SIDAMO - 20502048
Référence : S06620502048
Découvrez Perceuse à base magnétique 75 PM B pour perçage et taraudage sous lubrification de l'acier SIDAMO - 20502048 disponible à l'achat
- Puissance de 1.8 kW adaptée au perçage et taraudage
- Base magnétique avec rotation latérale de 15° pour plus de flexibilité
- Lubrification intégrée pour une meilleure durée de vie des outils
- 4 vitesses variables jusqu’à 230 tr/min pour divers matériaux
- Force magnétique élevée de 32 000 N pour une fixation sûre
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Perceuse magnétique robuste et polyvlente
4 vitesses par engrenage
Inversion de rotation pour le taraudage M3 à M25
Broche CM3
Écran de protection
Base à rotation latérale de 15° à gauche et à droite
Base à déplacement avant / arrière de 20 mm
Réservoir à liquide de coupé intégré
Lubrification par le centre de l'outil
Livrée avec : Accessoires livrés de série :
- Arbre porte-fraises Weldon 19 mm
- Adaptateur pour mandrin
- Mandrin à clé 16 mm pour foret
- Mallette de transport
- Chaîne de sécurité
- Outils
Fonctionnement :
- Perçage manuel par descente de la broche.
- Inversion de rotation pour taraudage (M3 à M25).
- Lubrification centrale de l’outil via un réservoir intégré, recommandé pour le fraisage avec foret pilote.
- Pour perçage et taraudage, refroidissement manuel par liquide de coupe conseillé.
Caractéristiques techniques :
- Puissance moteur : 1,8 kW.
- Alimentation : 230 V monophasé.
- Vitesse en charge : 90 / 120 / 180 / 230 tr/min (4 vitesses).
- Course de broche : 155 mm.
- Mandrin : clé 16 mm pour foret, broche CM3.
- Fraise Ø 12 à 75 mm (longueur maxi 50 mm).
- Foret Ø 16 à 32 mm (longueur maxi 150 mm).
- Tarauds M3 à M25 (longueur maxi 40 mm).
- Dimensions base : 200 x 100 mm.
- Dimensions machine : 300 x 650 x 370 mm.
- Poids : 27 kg.
Usages et applications :
- Perçage, carottage et taraudage intensifs sur acier.
- Pièce à percer en métal ferreux avec épaisseur minimale 12 mm (20 mm pour fraises ≥ 60 mm).
- Ne pas utiliser sur pièces non ferreuses ou trop fines.
Accessoires fournis :
- Arbre porte-fraise Weldon 19 mm.
- Adaptateur pour mandrin.
- Mandrin à clé 16 mm pour foret.
- Mallette de transport.
- Chaîne de sécurité (obligatoire pour éviter chute en cas de coupure de courant).
- Outils de service (clés).
Fonctionnalités et réglages :
- Base magnétique à rotation latérale et déplacement avant/arrière réglables.
- Écran de protection amovible.
- Bras de descente pour contrôle manuel de la broche.
- Sélecteurs de vitesses par engrenages.
- Inverseur de sens de rotation pour taraudage.
- Réglage du débit de liquide de coupe via robinet.
Installation et conditionnement :
- Livrée en mallette plastique pour transport et stockage.
- Poids 27 kg, manutention possible par une personne.
- Installation dans un environnement sec, éclairé (300 LUX), température 5 à 35 °C, humidité < 90 %.
- Raccordement électrique 230 V monophasé, 8,5 A, avec mise à la terre obligatoire.
- Utilisation d’une prise avec dispositif différentiel recommandé.
- Pour groupe électrogène, fixation par chaîne obligatoire.
Conditions d’utilisation et recommandations de sécurité :
- Utilisation réservée à des opérateurs formés.
- Porter équipements de protection : lunettes, protection auditive, respiratoire, chaussures de sécurité.
- Ne pas porter de vêtements amples, bijoux, gants pendant l’usinage (sauf nettoyage).
- Ne jamais débrancher la perceuse lorsque la base magnétique est activée.
- Vérifier adhérence base magnétique, propreté aimant et pièce.
- Ne pas utiliser la machine tête en bas ni à un angle supérieur à 90° de l’horizontal.
- Utiliser uniquement outils recommandés par SIDAMO et en bon état.
- Ne pas forcer l’outil, adapter la vitesse selon diamètre et matériau.
- Nettoyer régulièrement les copeaux, éviter soufflette, préférer aspirateur ou brosse.
- Attacher toujours la chaîne de sécurité à la machine et à un point fixe.
- Ne pas modifier la machine ni shunter les protections.
Maintenance :
- Nettoyage quotidien, hebdomadaire, mensuel et semestriel détaillé dans la notice.
- Contrôle et remplacement des charbons moteur à prévoir.
- Lubrification et réglage du chariot.
- Vérification des câbles électriques et interrupteurs.
- Ne pas immerger la machine ni utiliser de solvants agressifs.
Performances :
- Perçage avec fraise jusqu’à Ø 75 mm.
- Perçage avec foret jusqu’à Ø 32 mm.
- Taraudage jusqu’à M25.
- Force magnétique élevée assurant une bonne stabilité.
Conditionnement et stockage :
- Stockage dans la mallette, dans un endroit sec, hors de portée des enfants.
- Retirer tout objet, nettoyer et protéger la machine avant rangement.
Normes et certifications :
- Conforme aux normes CE.
- Notice d’instructions originale fournie, à conserver.
Cette perceuse magnétique 75PMB SIDAMO est un outil robuste, polyvalent et sécurisé, adapté aux travaux intensifs de perçage, carottage et taraudage dans l’acier, avec un système de lubrification intégré et des réglages précis pour une utilisation professionnelle efficace.

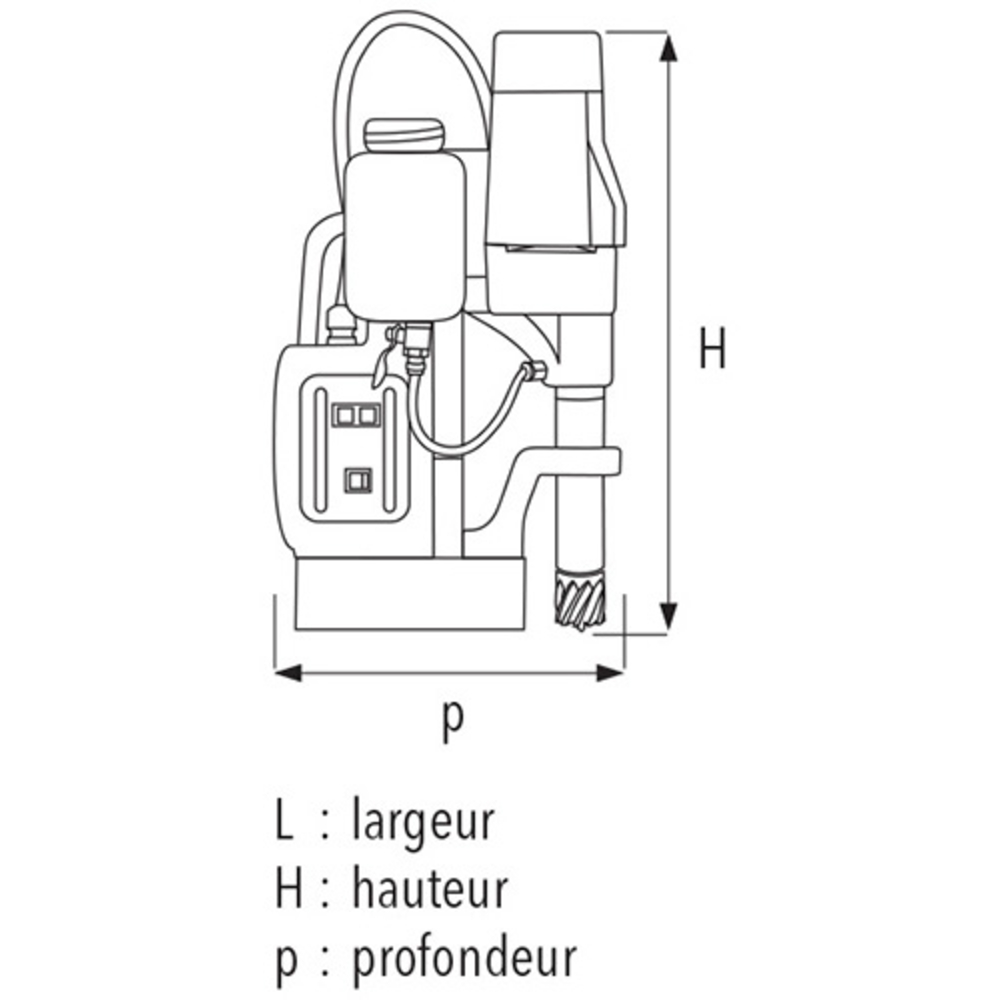

Hauteur (cm)
58.00
Largeur (cm)
28.00
Longueur (cm)
40.00
Poids net (Kg)
27.80
Puissance (kW)
1.8
Alimentation (V)
230 V mono
Vitesse en charge (tr/min)
90 / 120 / 180 / 230
Fraise (D x Long maxi)
12 à 75 x 50
Foret
32 x 150
Tarauds
M3 à M25 x 40
Course de broche (mm)
145
Force magnétique (N)
32 000
Dimension de base (mm)
200 x 100
Coffret de fraise
Non
Ø usinage maxi fraise
75
Ø usinage maxi foret
32
Ø usinage maxi taraud
M25
Le perçage s’effectue par descente manuelle de la broche à l’aide d’un bras de descente. L’outil (fraise, foret hélicoïdal ou taraud) est approché progressivement sur la pièce à usiner. Pour les opérations de fraisage avec fraise, un liquide de coupe est distribué automatiquement par un réservoir intégré et réglable. Pour le perçage avec foret hélicoïdal et le taraudage, le refroidissement doit être réalisé manuellement avec un liquide de coupe.
La rotation de la broche est réglable sur 4 vitesses, à sélectionner uniquement machine arrêtée. Un inverseur de sens de rotation permet de passer en mode taraudage, avec une rotation inversée manuelle lors du taraudage.

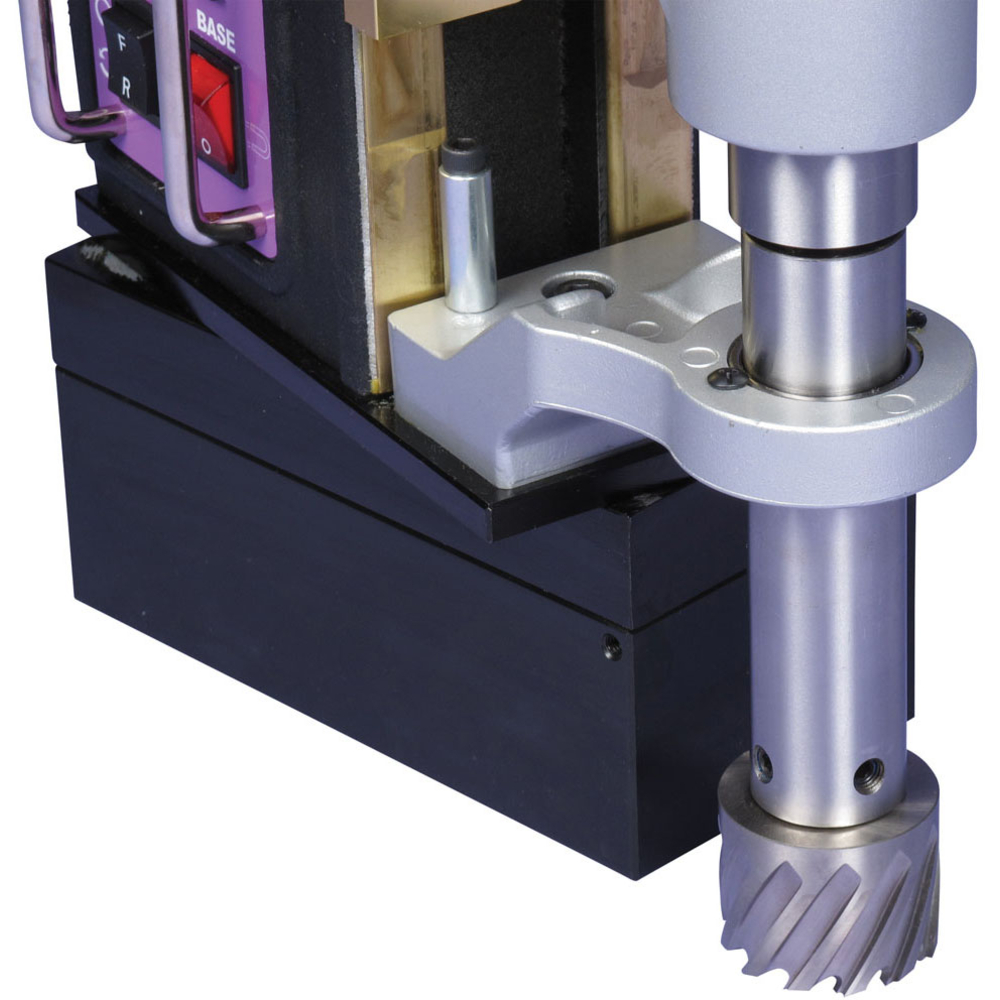

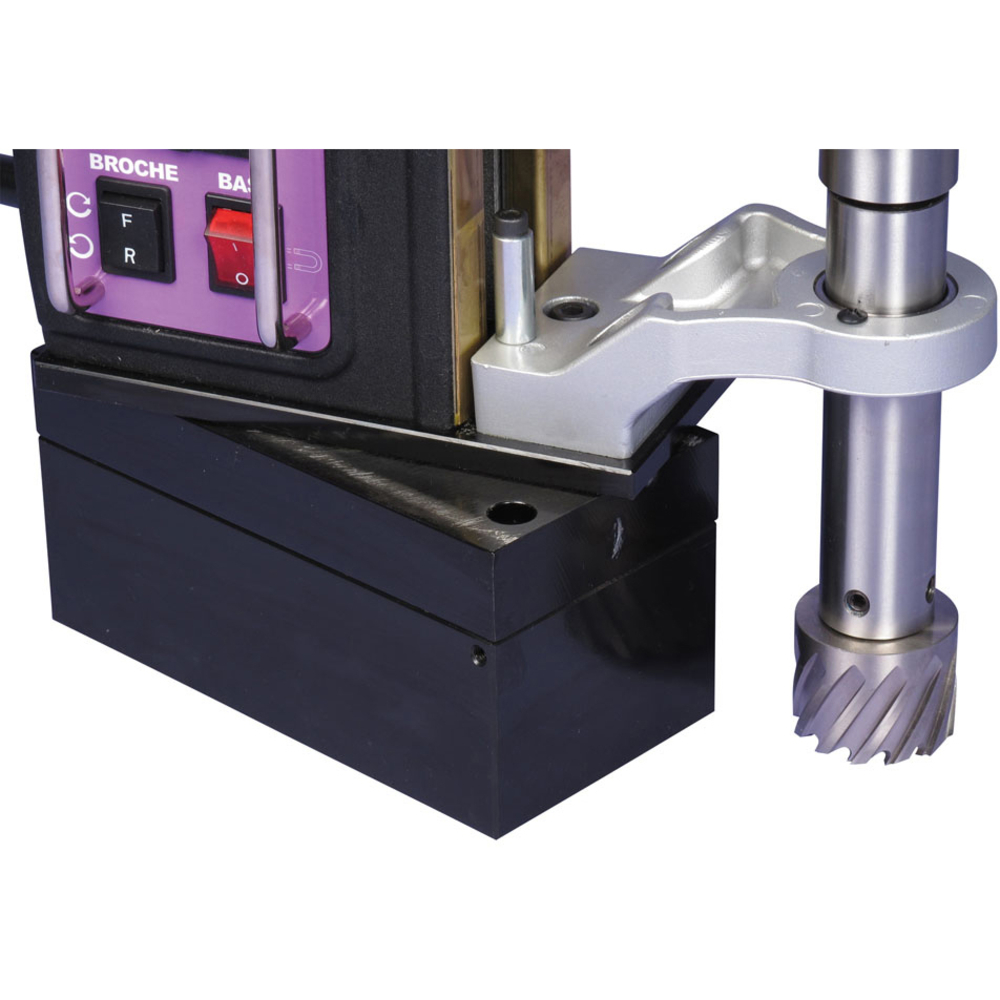

La base magnétique peut être réglée en rotation latérale jusqu’à 15° à gauche ou à droite, ainsi qu’en déplacement avant/arrière de 20 mm, afin de positionner précisément la machine sur la pièce.
Pour le perçage avec fraise, l’opération commence par la mise en route de la base magnétique, la fixation de la chaîne de sécurité, la sélection de la vitesse, la mise en rotation de la broche, puis l’ouverture du robinet de liquide de coupe. L’outil est ensuite descendu sur la pièce pour réaliser le perçage, en adaptant la pression exercée sur le bras de descente pour obtenir un copeau entier. À la fin du perçage, l’outil est remonté complètement avant d’arrêter la machine.
Pour le perçage avec foret hélicoïdal, la procédure est similaire, mais le liquide de coupe est appliqué manuellement.
Pour le taraudage, après avoir réalisé le perçage, la position de la perceuse ne doit pas être modifiée. Le taraud est monté, la vitesse réglée sur la plus basse, et la rotation de la broche mise en marche dans le sens normal. La descente du taraud est accompagnée manuellement. Pour extraire le taraud, la rotation est inversée manuellement à l’aide de l’interrupteur de sens de rotation. Le cycle d’inversion n’est pas automatique.
En cas de blocage de l’outil dans la pièce, la machine doit être arrêtée, la broche relevée manuellement, puis l’état de l’outil vérifié avant de reprendre le travail avec une pression modérée.
Il est important d’attacher systématiquement la chaîne de sécurité à la machine et à un élément fixe pour éviter toute chute en cas de coupure de courant.
La machine doit être utilisée dans un environnement sec, éclairé, avec une température comprise entre 5 et 35 °C et une humidité inférieure à 90 %. Le raccordement électrique doit être conforme aux normes, avec mise à la terre et protection différentielle.
Le nettoyage régulier des copeaux et le contrôle de l’adhérence de la base magnétique sont nécessaires pour un fonctionnement optimal.
En résumé, l’utilisation consiste à positionner et fixer la perceuse sur la pièce, sélectionner les réglages adaptés, démarrer la machine et réaliser le perçage, le fraisage ou le taraudage en accompagnant manuellement la descente de la broche, avec un refroidissement adapté selon l’outil utilisé. La sécurité est assurée par la fixation magnétique, la chaîne de sécurité, le port d’équipements de protection individuelle et le respect des consignes de fonctionnement.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales de la perceuse magnétique 75PM B SIDAMO ?
Cette perceuse est conçue pour le perçage, carottage et taraudage sous lubrification dans l’acier, avec une puissance de 1,8 kW et une alimentation en 230 V monophasé. Elle dispose d’une base magnétique rotative latéralement de 15° et déplaçable de 20 mm, offrant une force d’attraction de 32 000 N pour une bonne stabilité sur pièces en acier d’au moins 12 mm d’épaisseur.
Quels outils et accessoires sont compatibles avec cette perceuse magnétique ?
Elle accepte des fraises de 12 à 75 mm de diamètre, des forets hélicoïdaux de 16 à 32 mm, et des tarauds de M3 à M25. Le mandrin à clé de 16 mm et la broche CM3 permettent le montage d’outils adaptés. La machine est livrée avec arbre porte-fraise Weldon 19 mm, adaptateur mandrin, mandrin à clé, chaîne de sécurité, mallette de transport et outils de service.
Quelles sont les contraintes d’utilisation à respecter pour garantir la sécurité et la performance ?
La pièce à percer doit être en acier ferreux avec une épaisseur minimale de 12 mm (20 mm pour fraises ≥ 60 mm). La perceuse ne doit pas être utilisée tête en bas ni à un angle supérieur à 90° de l’horizontal. Il est impératif de toujours attacher la chaîne de sécurité et de ne jamais débrancher la machine lorsque la base magnétique est activée.
Comment se déroule la lubrification et le refroidissement lors de l’usinage ?
La lubrification centrale par réservoir intégré est prévue uniquement pour le fraisage avec foret pilote. Pour le perçage et le taraudage, le refroidissement doit être manuel avec un liquide de coupe, ce qui impacte la durée de vie de l’outil et la qualité du travail.
Quels sont les réglages essentiels pour une utilisation correcte de la perceuse ?
La base magnétique peut être ajustée en rotation latérale de 15° et déplacée de 20 mm vers l’avant. Le jeu du chariot doit être réglé pour un déplacement libre sans jeu excessif. La vitesse de broche se règle via 4 positions, adaptées au diamètre de l’outil, et doit être changée uniquement à l’arrêt de la machine.
Quels sont les critères de sécurité spécifiques liés à l’usage de cette perceuse magnétique ?
Le port d’équipements de protection individuelle est obligatoire : lunettes, protection auditive, respiratoire, chaussures de sécurité, et gants uniquement lors du nettoyage ou du changement d’outil. La machine doit être utilisée par des opérateurs formés, en respectant les consignes de sécurité et sans modifier les protections.
Quelles sont les étapes clés pour le montage et le démontage des outils ?
Le montage des fraises Weldon 19 mm, forets hélicoïdaux à queue conique ou cylindrique, et tarauds se fait après déconnexion électrique, avec nettoyage des pièces, respect du serrage et utilisation des clés fournies. Le démontage s’effectue à l’aide d’un chasse-cône et en alignant l’orifice de la broche.
Dans quels contextes professionnels cette perceuse est-elle la plus adaptée ?
Elle convient aux travaux intensifs de perçage, carottage et taraudage dans l’acier, notamment sur pièces métalliques ferreuses d’épaisseur suffisante. Son système de fixation magnétique et ses réglages précis la rendent adaptée aux interventions nécessitant stabilité et précision sur chantier ou en atelier.
