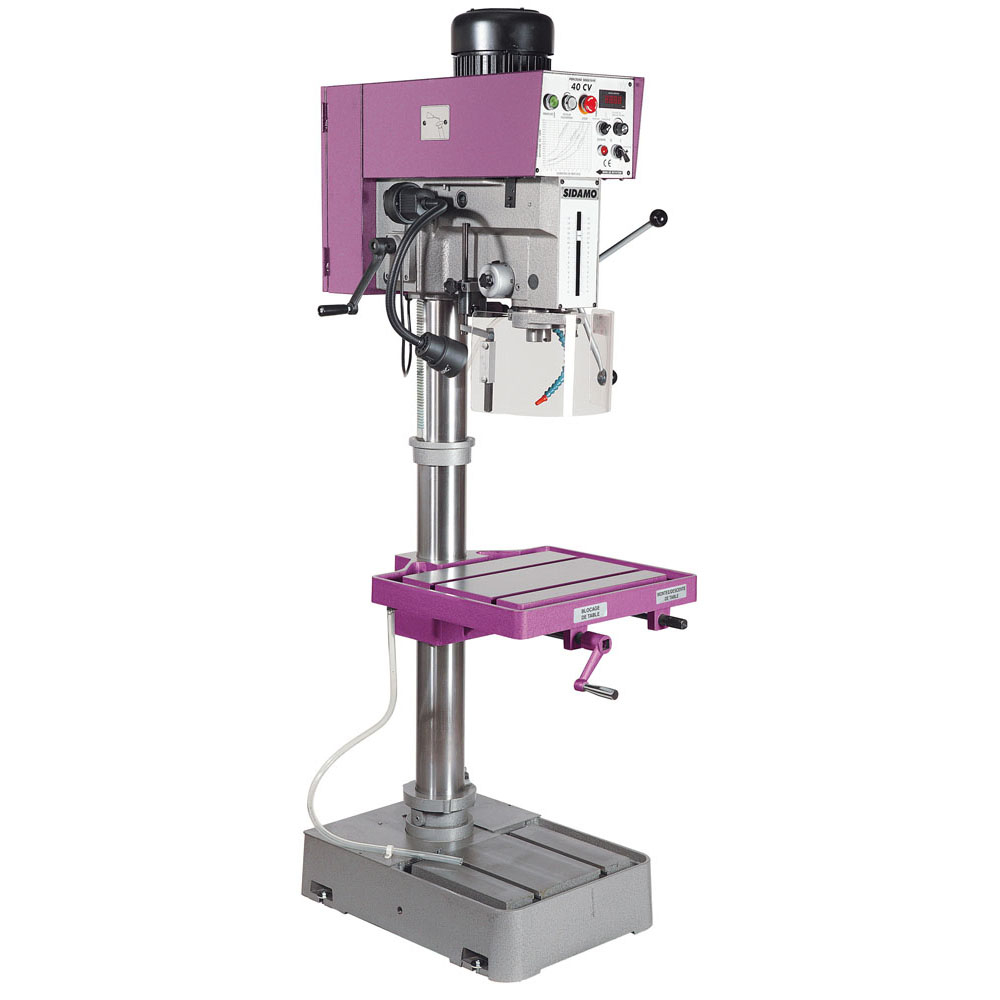

Perceuse taraudeuse 40 CV pour perçage et taraudage sous lubrification des métaux, plastiques et bois SIDAMO - 20502023
Référence : S06620502023
Découvrez Perceuse taraudeuse 40 CV pour perçage et taraudage sous lubrification des métaux, plastiques et bois SIDAMO - 20502023 disponible à l'achat
- Bâti et socle en fonte aciérée pour une grande robustesse
- Puissance moteur 1.5 kW avec variateur de vitesse électronique
- Capacité de perçage jusqu’à 40 mm et taraudage M20
- Commandes en basse tension 24 V pour plus de sécurité
- Table large 560 x 475 mm avec déplacement par crémaillère
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier
Broche montée sur roulements à billes
Moteur à haut rendement classe IE2
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Sectionneur cadenassable 4 points
Système de taraudage semi-automatique + retour instantané
Ecran de protection de mandrin amovible asservi
Large table mécanicien, déplacement de la table par crémaillère
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Eclairage à LED 24 V
Livrée avec : Accessoires livrés de série :
- Mandrin porte taraud M3 à M16
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSH 7 et jeu de brides
Caractéristiques techniques principales :
- Puissance moteur : 1,5 kW, alimentation 400 V triphasé.
- Vitesse de broche variable de 65 à 2000 tr/min, avec affichage digital.
- Capacité de perçage maximale : 40 mm.
- Capacité de taraudage maximale : M20.
- Cône morse CM4.
- Colonne en acier de 115 mm de diamètre.
- Course de broche de 150 mm.
- Table de 560 x 475 mm, réglable en hauteur de 140 à 860 mm, avec rainurage en T de 220 mm d’entraxe.
- Poids total : 320 kg.
- Dimensions (L x H x P) : 560 x 1930 x 890 mm.
Fonctionnalités et équipements :
- Bâti, tête et socle en fonte aciérée pour une grande stabilité.
- Broche montée sur roulements à billes.
- Moteur à haut rendement classe IE2.
- Commandes en très basse tension.
- Éclairage LED intégré.
- Arrêt coup de poing à accrochage pour la sécurité.
- Sectionneur cadenassable 4 points.
- Système de taraudage semi-automatique avec retour instantané.
- Écran de protection de mandrin amovible et asservi.
- Variateur électronique de vitesse.
- Arrosage intégré avec électropompe et réglage du débit.
- Large table mécanicien avec déplacement par crémaillère.
- Accessoires livrés de série : mandrin auto-serrant 3 à 16 mm, mandrin porte-taraud M3 à M16, queue de mandrin CM4, chasse cône, étau BSH 7 et jeu de brides.
Usages et applications :
- Réalisations de perçages et taraudages dans l’acier, métaux ferreux et non ferreux, matières plastiques et bois.
- Opérations sous lubrification pour une meilleure qualité d’usinage et durabilité des outils.
- Usage intensif dans un environnement d’atelier, garantissant précision et sécurité.
Fonctionnement et réglages :
- Réglage simple de la hauteur de la tête et de la table par vilebrequins et manivelles.
- Sélection des vitesses via un levier deux positions (tortue/lapin) et variateur électronique, avec indication digitale.
- Butée de profondeur réglable pour perçage/taraudage.
- Montage/démontage des outils avec queue cylindrique ou cône morse n°4.
- Utilisation d’un écran de protection réglable en hauteur et rotation.
- Arrosage réglable pour lubrification optimale.
Conditions d’utilisation et recommandations :
- Machine installée sur surface plane, stable et bien éclairée.
- Température ambiante entre +5°C et +35°C, humidité inférieure à 90%.
- Fixation au sol recommandée pour stabilité.
- Respect des consignes de sécurité, port d’équipements de protection individuelle (lunettes, protection auditive, chaussures de sécurité, gants lors des opérations de nettoyage ou changement d’outil).
- Maintenir la zone de travail propre et dégagée.
- Ne jamais maintenir les pièces à la main, utiliser étaux ou brides.
- Nettoyage et entretien réguliers recommandés, vidange du liquide de coupe et lubrification.
Avantages produit :
- Construction robuste assurant longévité et précision.
- Commandes ergonomiques et sécurisées.
- Variateur électronique offrant souplesse d’utilisation.
- Système de taraudage semi-automatique facilitant les opérations.
- Accessoires complets fournis pour une mise en service immédiate.
Conditionnement et stockage :
- Livrée en caisse carton palettisée avec tous les accessoires.
- Stockage conseillé dans un endroit sec, hors de portée des enfants.
- Protection contre la corrosion assurée par un film d’huile sur les surfaces rectifiées.
Performances :
- Couple élevé à basse vitesse et rotation rapide à haute vitesse.
- Capacité adaptée à des diamètres de perçage jusqu’à 40 mm.
- Tableau des vitesses recommandées selon matériau et diamètre, garantissant un usinage optimal.
Cette perceuse taraudeuse sur colonne 40CV est un équipement professionnel complet, fiable et performant, idéal pour les ateliers nécessitant un outil polyvalent de perçage et taraudage avec un excellent rapport qualité-précision-sécurité.
Hauteur (cm)
193.00
Largeur (cm)
56.00
Longueur (cm)
89.00
Poids net (Kg)
320.00
Puissance (kW)
1.5
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
65 : 2000
Capacité de perçage maxi (mm)
40
Capacité de taraudage maxi (mm)
M20
Cône morse
CM4
Diam colonne (mm)
115
Course de broche (mm)
150
Nombre de vitesses
Variable

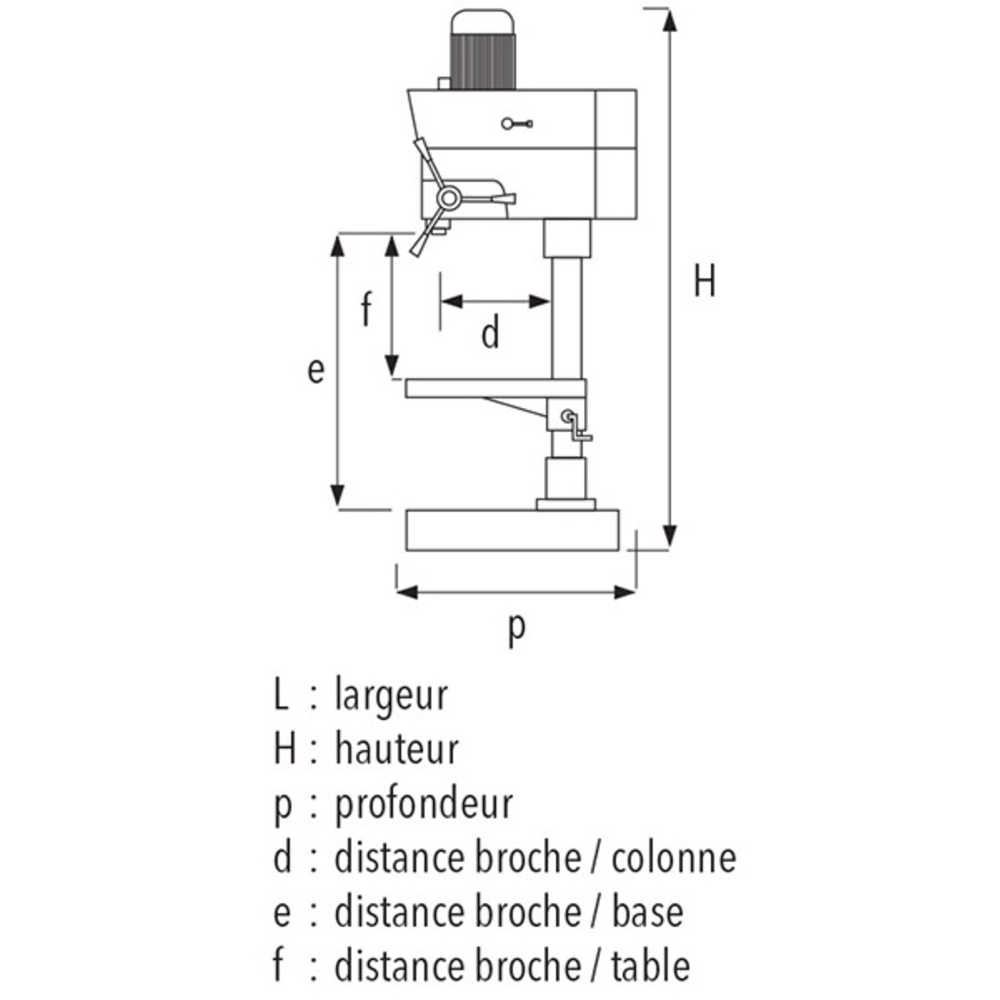

d: distance broche colonne (mm)
265
e: distance broche base (mm)
1 040
f: distance broche table (mm)
140-860
Dimension de table (mm)
560 x 475
Entraxe rainurage table (mm)
220
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisateur commence par fixer solidement la pièce à usiner sur la table, à l’aide d’un étau ou de brides, et règle la hauteur de la table ainsi que celle de la tête de la machine. La hauteur de la table s’ajuste via une crémaillère et des vilebrequins, tandis que la tête se relève ou s’abaisse par vilebrequin et se verrouille en position.
Le choix de la vitesse de rotation de la broche s’effectue avec un levier proposant deux plages de vitesses (basse vitesse dite « tortue » et haute vitesse dite « lapin ») et un variateur électronique. La vitesse sélectionnée est visible sur un affichage digital. Un diagramme présent sur la machine aide à déterminer la vitesse adaptée selon le diamètre de perçage.
Avant de commencer, l’écran de protection du mandrin doit être positionné correctement et verrouillé. L’arrosage de l’outil est assuré par une électropompe intégrée, avec réglage du débit par un robinet sur la tête.
Pour percer ou tarauder, la broche doit être en position haute et l’outil arrêté. La mise en marche s’effectue par un bouton poussoir, et la broche est abaissée manuellement à l’aide de bras de descente. En mode taraudage, un système semi-automatique inverse la rotation de la broche dès que la profondeur de taraudage est atteinte, puis la broche revient lentement en position haute. Le retour de la broche peut aussi être contrôlé manuellement à tout moment.
La profondeur de perçage ou taraudage est réglable via une butée de profondeur.
En fin d’opération, la broche doit être raccompagnée à sa position haute en douceur.
En cas de blocage d’outil ou d’enroulement de copeaux, la machine doit être arrêtée immédiatement, puis les éléments bloqués ou enroulés doivent être dégagés avec précaution, sans intervention manuelle directe sur l’outil en rotation.
L’arrêt de la machine se fait par un arrêt coup de poing à accrochage.
La machine doit être installée sur une surface plane, stable et bien éclairée, avec une température ambiante comprise entre +5°C et +35°C et une humidité inférieure à 90 %. Elle doit être fixée au sol pour garantir sa stabilité.
Le réglage et l’utilisation doivent toujours se faire avec la machine hors tension.
Lors de l’utilisation, l’opérateur doit porter des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, protection respiratoire) et ne jamais maintenir les pièces à la main, toujours utiliser des dispositifs de serrage.
Le liquide de coupe, composé d’huile soluble diluée dans l’eau, est utilisé pour lubrifier et refroidir l’outil pendant l’usinage. Son débit est réglé sur la machine et l’arrosage doit être activé pendant les opérations.
En cas de non-utilisation prolongée, la machine doit être mise hors service en vidant le liquide de coupe, en relâchant le ressort de rappel de broche, en nettoyant et lubrifiant la machine, puis en la couvrant si nécessaire.
Toute opération de réglage, montage ou démontage d’outil, ou de maintenance doit être réalisée machine arrêtée et hors tension.
Enfin, la machine dispose d’un système de sécurité empêchant tout redémarrage automatique après une coupure de courant.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse taraudeuse 40CV SIDAMO ?
La machine dispose d’un moteur de 1,5 kW alimenté en 400 V triphasé, avec une vitesse de broche variable de 65 à 2000 tr/min affichée numériquement. Elle offre une capacité de perçage maximale de 40 mm et de taraudage jusqu’au M20, avec un cône morse CM4 et une colonne en acier de 115 mm de diamètre.
Comment se règle la hauteur de la tête et de la table pour un usage optimal ?
La tête se relève à l’aide d’un vilebrequin et d’un bloc de bois de soutien, puis se verrouille par des boulons spécifiques. La table, rainurée en T, se positionne à différentes hauteurs et pivote à 360° autour de la colonne. Sa hauteur se règle par crémaillère, avec un système de verrouillage par vilebrequins, garantissant stabilité et précision.
Quels dispositifs de sécurité sont intégrés pour protéger l’opérateur ?
La machine est équipée d’un écran de protection amovible asservi, d’un arrêt coup de poing à accrochage, d’un sectionneur cadenassable, d’un éclairage LED et de commandes en très basse tension. Le port d’équipements de protection individuelle est obligatoire, notamment lunettes, protection auditive, chaussures de sécurité et gants lors des opérations de maintenance.
Comment fonctionne le système de taraudage semi-automatique ?
Le système de taraudage semi-automatique intègre un retour instantané de la broche dès que la profondeur programmée est atteinte. La broche inverse automatiquement sa rotation pour dégager le taraud, facilitant ainsi l’opération tout en limitant les risques d’endommagement de l’outil.
Quels sont les prérequis et étapes pour une installation sécurisée de la machine ?
La machine doit être installée sur une surface plane et stable, avec une alimentation conforme en 400 V triphasé. Il est recommandé de fixer la perceuse au sol avec des boulons adaptés. L’environnement doit être propre, bien éclairé (300 LUX minimum) et ventilé, avec une température entre +5°C et +35°C et humidité inférieure à 90 %.
Comment choisir la vitesse de rotation adaptée pour le perçage ?
La vitesse de broche se sélectionne sur la base du diamètre de perçage et du matériau, via un levier deux positions (tortue/lapin) et un variateur électronique avec affichage digital. Un tableau des vitesses recommandées est fourni, permettant d’adapter précisément la vitesse pour chaque type d’acier, fonte, laiton ou aluminium.
Comment se déroule le cycle d’utilisation pour le perçage et le taraudage ?
Avant toute opération, la pièce doit être solidement fixée avec un étau ou des brides. Le réglage de la butée de profondeur et de la hauteur de la table est effectué. Le mode « perçage » ou « taraudage » est sélectionné, la vitesse adaptée choisie, puis la broche abaissée. En taraudage, la broche effectue un retour automatique à la fin du cycle.
Quels accessoires sont fournis avec la perceuse ?
La machine est livrée avec un mandrin auto-serrant 3-16 mm, un mandrin porte-taraud M3 à M16, une queue de mandrin CM4, un chasse cône, un étau BSH 7 et un jeu de brides, permettant un démarrage immédiat et une polyvalence d’utilisation.
