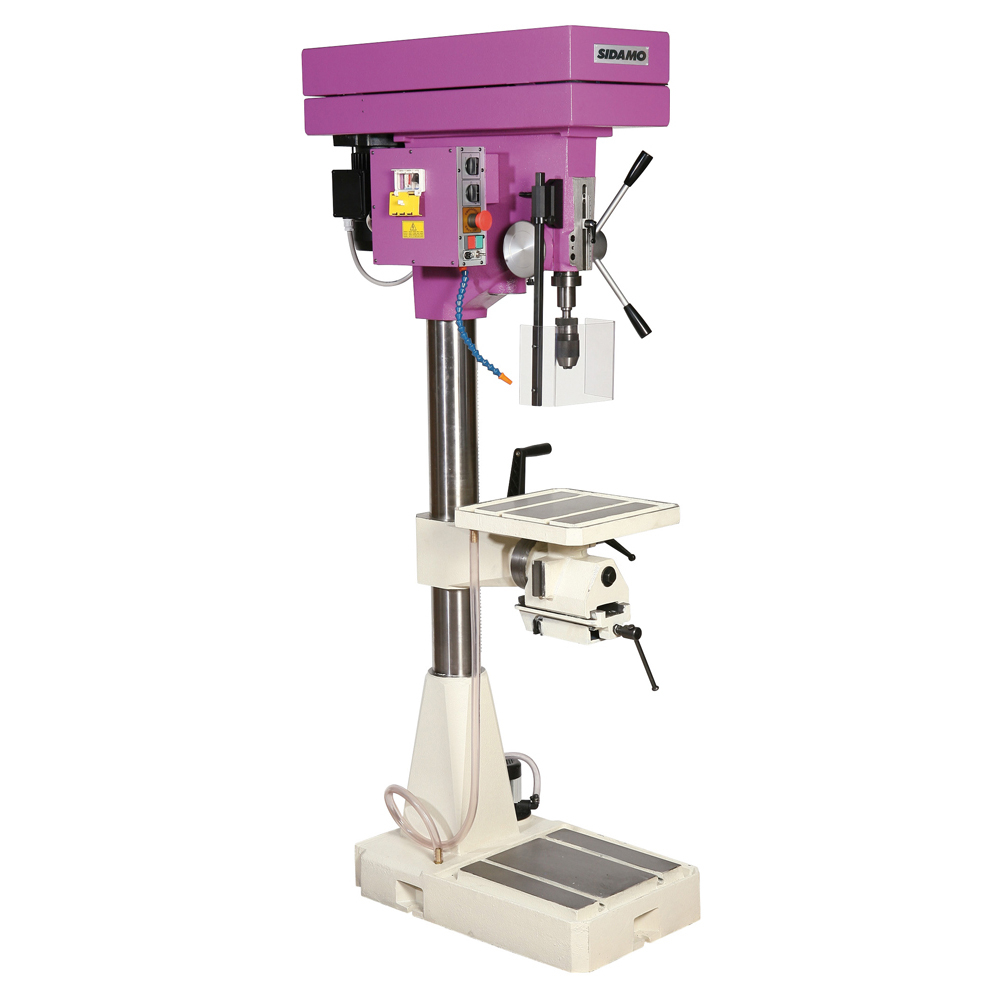

Perceuse fraiseuse SPC 32 TC DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601130
Référence : S06620601130
Découvrez Perceuse fraiseuse SPC 32 TC DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601130 disponible à l'achat
Les points clés
- Table à mouvements croisés pour un positionnement précis
- 14 vitesses de broche de 65 à 2000 tr/mn
- Capacité de perçage maxi 32 mm et fraisage 60 mm
- Puissance moteur 0.6 / 1.1 kW avec alimentation 400 V tri
- Éclairage 24 V et écran de protection amovible asservi
12 373,84 € TTC 10 311,53 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

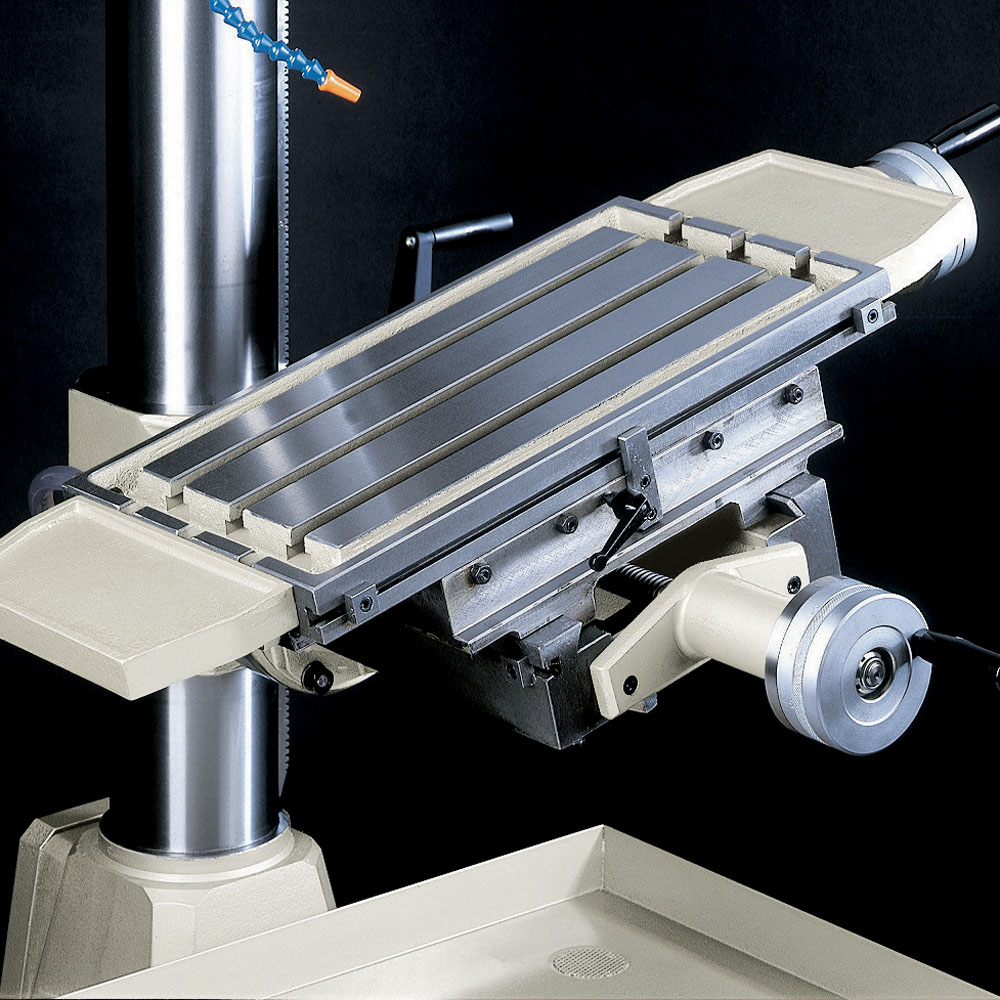

Table à mouvements croisés
Descente lente
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Moteur 2 vitesses
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Perceuse fraiseuse SPC 32 TC DL conçue pour le perçage sous lubrification des métaux, matières plastiques et bois, adaptée à un usage très intensif. Elle est équipée d’une table à mouvements croisés avec déplacement par crémaillère et graisseur de la vis sans fin, et d’une descente lente pour un contrôle précis. Le bâti, la tête et le socle sont en fonte aciérée, assurant robustesse et stabilité, tandis que la colonne est en acier. Les poulies en aluminium usiné permettent un entraînement par courroies trapézoïdales avec réglage rapide de la tension.
La broche montée sur roulements à billes bénéficie d’un retour réglable par ressort de rappel. Le moteur bi-vitesse offre deux puissances de 0,6 kW et 1,1 kW, avec un nombre total de 14 vitesses de broche variant de 65 à 2000 tr/min. La machine est alimentée en 400 V triphasé, avec possibilité de modification en 230 V triphasé sur demande.
Les commandes fonctionnent en très basse tension 24 V, incluant marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points pour une sécurité renforcée. Un écran de protection amovible asservi et un éclairage 24 V améliorent la sécurité et la visibilité pendant l’utilisation. L’isolation électrique est certifiée IP 54, et le niveau sonore est de 50 dB.
Les dimensions de la machine sont les suivantes : hauteur 180 cm, largeur 43,5 cm, longueur 88 cm, avec un poids net de 350 kg. La table mesure 240 x 600 mm avec un entraxe de rainurage de 130 mm. La course transversale et longitudinale de la table est de 265 x 480 mm. La distance broche-colonne est de 280 mm, la distance broche-base de 1210 mm, et la distance broche-table varie entre 50 et 630 mm. La course de broche est de 110 mm. Le cône morse utilisé est un CM3.
La capacité maximale de perçage est de 32 mm, avec une capacité de fraisage jusqu’à 60 mm. La perceuse fraiseuse est livrée avec un mandrin auto-serrant et une queue de mandrin. Elle intègre un système d’arrosage pour le perçage sous lubrification.
La machine est tropicalisable sur demande, garantissant une adaptation aux environnements exigeants. Cette perceuse fraiseuse est conforme aux normes CE et bénéficie d’une garantie de 3 ans. Elle est conçue pour un usage professionnel intensif, alliant robustesse, précision et sécurité.
La broche montée sur roulements à billes bénéficie d’un retour réglable par ressort de rappel. Le moteur bi-vitesse offre deux puissances de 0,6 kW et 1,1 kW, avec un nombre total de 14 vitesses de broche variant de 65 à 2000 tr/min. La machine est alimentée en 400 V triphasé, avec possibilité de modification en 230 V triphasé sur demande.
Les commandes fonctionnent en très basse tension 24 V, incluant marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points pour une sécurité renforcée. Un écran de protection amovible asservi et un éclairage 24 V améliorent la sécurité et la visibilité pendant l’utilisation. L’isolation électrique est certifiée IP 54, et le niveau sonore est de 50 dB.
Les dimensions de la machine sont les suivantes : hauteur 180 cm, largeur 43,5 cm, longueur 88 cm, avec un poids net de 350 kg. La table mesure 240 x 600 mm avec un entraxe de rainurage de 130 mm. La course transversale et longitudinale de la table est de 265 x 480 mm. La distance broche-colonne est de 280 mm, la distance broche-base de 1210 mm, et la distance broche-table varie entre 50 et 630 mm. La course de broche est de 110 mm. Le cône morse utilisé est un CM3.
La capacité maximale de perçage est de 32 mm, avec une capacité de fraisage jusqu’à 60 mm. La perceuse fraiseuse est livrée avec un mandrin auto-serrant et une queue de mandrin. Elle intègre un système d’arrosage pour le perçage sous lubrification.
La machine est tropicalisable sur demande, garantissant une adaptation aux environnements exigeants. Cette perceuse fraiseuse est conforme aux normes CE et bénéficie d’une garantie de 3 ans. Elle est conçue pour un usage professionnel intensif, alliant robustesse, précision et sécurité.
Hauteur (cm)
180.00
Largeur (cm)
43.50
Longueur (cm)
88.00
Poids net (Kg)
350.00
Puissance (kW)
0.6 / 1.1
Alimentation (V)
400 v tri
Vitesse de broche (tr/mn)
65 : 2000
Capacité de perçage maxi (mm)
32
Capacité de fraisage (mm)
60
Cône morse
CM3
Diam colonne (mm)
110
Course de broche (mm)
Nombre de vitesses
14
d: distance broche colonne (mm)
280
e: distance broche base (mm)
1 210
f: distance broche table (mm)
50-630
Dimension de table (mm)
240 x 600
Entraxe rainurage table (mm)
130
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
265 x 480
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse fraiseuse SPC 32 TC DL s’utilise en effectuant des opérations de perçage sous lubrification sur des métaux, matières plastiques et bois. Elle fonctionne à poste fixe avec un mouvement vertical de la broche.
L’utilisation commence par le réglage de la vitesse de rotation de la broche en ouvrant le capot-poulies et en positionnant les courroies sur les poulies selon la vitesse souhaitée. La tension des courroies doit être ajustée correctement avant mise en marche.
Avant le perçage, la pièce à usiner doit être solidement fixée sur la table à mouvements croisés, à l’aide d’un étau ou de brides, en veillant à ne jamais la maintenir à la main. La table peut être déplacée verticalement, pivotée, ou déplacée transversalement et longitudinalement à l’aide des manivelles et poignées prévues. Il est recommandé de lubrifier régulièrement les guides coulissants et les vis de la table pour un fonctionnement optimal.
L’outil, qui doit être monté ou démonté uniquement lorsque la machine est arrêtée, est inséré dans la broche via un cône morse CM3 ou un mandrin auto-serrant. Le réglage de la profondeur de perçage s’effectue par une butée de profondeur réglable.
La broche peut être descendue soit par les bras de cabestan pour une descente normale, soit par un volant pour une descente lente, en fonction du contrôle souhaité.
L’arrosage de la zone de perçage est assuré par un système d’électro-pompe qui prélève un liquide de coupe (mélange d’eau et d’huile soluble) contenu dans un réservoir intégré. Le débit d’arrosage est réglable via un robinet.
Pour démarrer l’opération, après avoir vérifié la fixation de la pièce, le serrage de l’outil et le réglage de la vitesse, l’utilisateur met en marche la machine via un commutateur, active l’éclairage et le système d’arrosage, puis exerce une pression modérée sur les bras de cabestan ou le volant de descente lente pour faire pénétrer l’outil dans la pièce.
En cas de blocage du foret dans la pièce, l’alimentation électrique doit être immédiatement coupée, l’arrêt coup de poing actionné, puis le foret débloqué en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche.
En cas d’enroulement de copeaux autour du foret, il faut arrêter la machine et retirer les copeaux à l’aide d’un crochet, sans les enlever à la main.
Après usage, la machine doit être arrêtée en coupant l’arrosage, l’éclairage et la machine elle-même, puis en ouvrant l’écran de protection et en bloquant l’arrêt coup de poing.
Des réglages et opérations d’entretien réguliers sont nécessaires pour assurer un fonctionnement optimal, notamment le réglage du ressort de rappel de la broche, la lubrification des parties coulissantes et la maintenance du système d’arrosage.
En cas de dysfonctionnement, des procédures spécifiques sont prévues, comme le débloquage du foret ou le redémarrage après coupure électrique, toujours en respectant les consignes d’arrêt et de sécurité.
L’ensemble des opérations doit être réalisé en respectant les consignes de sécurité, notamment le port de protections adaptées et la coupure de l’alimentation électrique avant toute intervention.
L’utilisation commence par le réglage de la vitesse de rotation de la broche en ouvrant le capot-poulies et en positionnant les courroies sur les poulies selon la vitesse souhaitée. La tension des courroies doit être ajustée correctement avant mise en marche.
Avant le perçage, la pièce à usiner doit être solidement fixée sur la table à mouvements croisés, à l’aide d’un étau ou de brides, en veillant à ne jamais la maintenir à la main. La table peut être déplacée verticalement, pivotée, ou déplacée transversalement et longitudinalement à l’aide des manivelles et poignées prévues. Il est recommandé de lubrifier régulièrement les guides coulissants et les vis de la table pour un fonctionnement optimal.
L’outil, qui doit être monté ou démonté uniquement lorsque la machine est arrêtée, est inséré dans la broche via un cône morse CM3 ou un mandrin auto-serrant. Le réglage de la profondeur de perçage s’effectue par une butée de profondeur réglable.
La broche peut être descendue soit par les bras de cabestan pour une descente normale, soit par un volant pour une descente lente, en fonction du contrôle souhaité.
L’arrosage de la zone de perçage est assuré par un système d’électro-pompe qui prélève un liquide de coupe (mélange d’eau et d’huile soluble) contenu dans un réservoir intégré. Le débit d’arrosage est réglable via un robinet.
Pour démarrer l’opération, après avoir vérifié la fixation de la pièce, le serrage de l’outil et le réglage de la vitesse, l’utilisateur met en marche la machine via un commutateur, active l’éclairage et le système d’arrosage, puis exerce une pression modérée sur les bras de cabestan ou le volant de descente lente pour faire pénétrer l’outil dans la pièce.
En cas de blocage du foret dans la pièce, l’alimentation électrique doit être immédiatement coupée, l’arrêt coup de poing actionné, puis le foret débloqué en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche.
En cas d’enroulement de copeaux autour du foret, il faut arrêter la machine et retirer les copeaux à l’aide d’un crochet, sans les enlever à la main.
Après usage, la machine doit être arrêtée en coupant l’arrosage, l’éclairage et la machine elle-même, puis en ouvrant l’écran de protection et en bloquant l’arrêt coup de poing.
Des réglages et opérations d’entretien réguliers sont nécessaires pour assurer un fonctionnement optimal, notamment le réglage du ressort de rappel de la broche, la lubrification des parties coulissantes et la maintenance du système d’arrosage.
En cas de dysfonctionnement, des procédures spécifiques sont prévues, comme le débloquage du foret ou le redémarrage après coupure électrique, toujours en respectant les consignes d’arrêt et de sécurité.
L’ensemble des opérations doit être réalisé en respectant les consignes de sécurité, notamment le port de protections adaptées et la coupure de l’alimentation électrique avant toute intervention.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités de perçage et de fraisage de cette perceuse ?
Cette perceuse offre une capacité maximale de perçage de 32 mm et une capacité de fraisage jusqu’à 60 mm, adaptée à divers matériaux comme les métaux, les matières plastiques et le bois.
Comment la perceuse assure-t-elle un usage intensif sur chantier ou en atelier ?
Elle est conçue pour un usage très intensif avec un moteur puissant à deux vitesses, une colonne en acier robuste et un entraînement par courroies trapézoïdales avec réglage rapide de la tension.
Quels sont les éléments techniques permettant un ajustement précis de la pièce à usiner ?
La table est équipée de mouvements croisés avec une course transversale de 265 mm et longitudinale de 480 mm, permettant un positionnement précis de la pièce.
Quels dispositifs facilitent la visibilité et la précision lors du perçage ?
Un éclairage intégré améliore la visibilité de la zone de travail, tandis que la descente lente et les 14 vitesses de broche offrent un contrôle précis du perçage.
Comment la perceuse gère-t-elle la lubrification pendant l’usinage ?
Elle est équipée d’un système d’arrosage intégré permettant une lubrification continue lors du perçage, ce qui contribue à la qualité de l’usinage et à la durabilité des outils.
