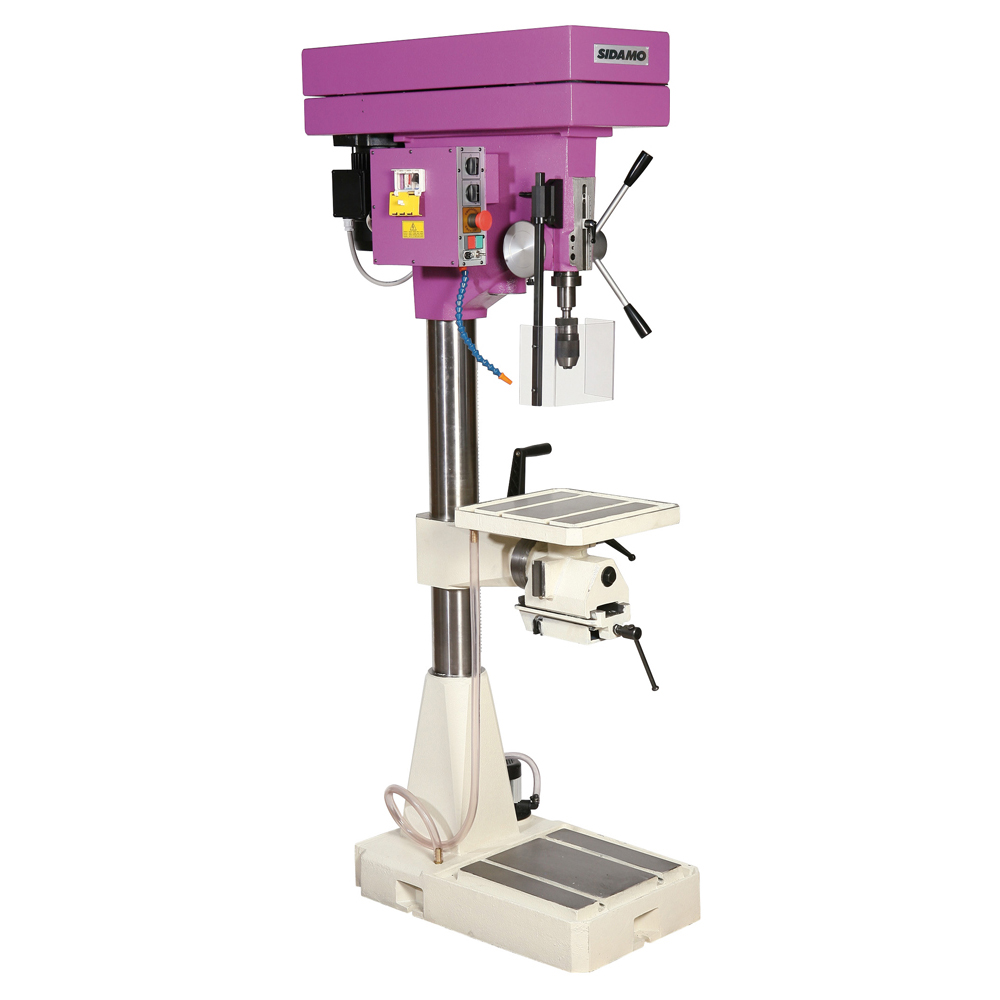

Perceuse fraiseuse SPC 32 TC VEL DL pour perçage sous lubrification métaux, plastiques et bois SIDAMO - 20601131
Référence : S06620601131
Découvrez Perceuse fraiseuse SPC 32 TC VEL DL pour perçage sous lubrification métaux, plastiques et bois SIDAMO - 20601131 disponible à l'achat
- Variateur de vitesses électronique avec 14 réglages
- Capacité de perçage maxi 32 mm et fraisage 60 mm
- Table à mouvements croisés pour précision accrue
- Niveau sonore faible de 50 dB pour un confort optimal
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés,
Descente lente
Variateur de vitesses électronique
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Le bâti, la tête et le socle sont en fonte aciérée, assurant une grande robustesse, tandis que la colonne est en acier. Les poulies en aluminium usiné et l’entraînement par courroies trapézoïdales avec réglage rapide de la tension garantissent une transmission fiable. La broche est montée sur roulements à billes et son retour est réglable grâce à un ressort de rappel.
Les commandes fonctionnent en très basse tension 24 V, comprenant marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points. L’équipement intègre un écran de protection amovible asservi et un éclairage 24 V, avec une isolation électrique IP 54 pour assurer la sécurité. Le niveau sonore est de 50 dB.
Le déplacement de la table s’effectue par crémaillère, avec un graisseur pour la vis sans fin. La table mesure 240 x 600 mm avec un entraxe de rainurage de 130 mm, et la course transversale/longitudinale est de 265 x 480 mm. La distance broche-colonne est de 280 mm, la distance broche-base de 1210 mm, et la distance broche-table varie de 50 à 630 mm. La course de broche est de 110 mm.
La machine offre une capacité de perçage maximale de 32 mm et une capacité de fraisage de 60 mm, avec un cône morse CM3. Elle fonctionne sous alimentation 400 V triphasé avec une puissance de 1,5 kW. La perceuse est livrée avec un mandrin auto-serrant et une queue de mandrin.
Des options telles que la tropicalisation et la modification en 230 V triphasé sont disponibles sur demande. La perceuse ne dispose pas de descente automatique ni de taraudage semi-automatique, et la table-étau n’est pas réversible.
Cette perceuse fraiseuse allie robustesse, précision et sécurité, adaptée aux travaux intensifs sur divers matériaux.
Hauteur (cm)
180.00
Largeur (cm)
43.50
Longueur (cm)
88.00
Poids net (Kg)
350.00
Puissance (kW)
1.5
Alimentation (V)
400 v tri
Vitesse de broche (tr/mn)
80 - 2030
Capacité de perçage maxi (mm)
32
Capacité de fraisage (mm)
60
Cône morse
CM3
Diam colonne (mm)
110
Course de broche (mm)
Nombre de vitesses
14
d: distance broche colonne (mm)
280
e: distance broche base (mm)
1 210
f: distance broche table (mm)
50-630
Dimension de table (mm)
240 x 600
Entraxe rainurage table (mm)
130
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
265 x 480
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisation commence par le montage correct de l’outil dans le mandrin ou la broche, en s’assurant qu’il est bien fixé et affûté. La pièce à usiner doit être solidement bloquée sur la table ou dans un étau, afin d’éviter tout déplacement pendant l’usinage. La table peut être ajustée en hauteur, inclinée et déplacée transversalement ou longitudinalement à l’aide des volants et manivelles prévus à cet effet, après avoir desserré les poignées ou écrous de blocage.
Avant le perçage, il faut régler la profondeur d’usinage à l’aide de la butée située sur la façade de la tête, et sélectionner la vitesse de rotation adaptée au matériau et au diamètre de l’outil. La descente lente peut être activée pour les opérations délicates, en utilisant un embrayage spécifique. La lubrification est assurée par une pompe électrique qui distribue un liquide de coupe à base d’huile soluble diluée, dont le débit est réglable.
Lors de l’usinage, l’opérateur doit exercer une pression modérée sur les bras de descente de broche sans heurter la pièce. La machine doit être arrêtée avant toute mise en position ou enlèvement des déchets, et les mains doivent rester éloignées des zones d’usinage. En cas d’incident, comme un blocage de l’outil ou un enroulement de copeaux, des procédures spécifiques sont à suivre pour débloquer ou nettoyer la machine sans utiliser les mains directement.
Après chaque utilisation, la broche doit être relevée avec précaution, la machine mise hors tension, et le liquide de coupe contrôlé. Un entretien régulier est nécessaire pour nettoyer la machine, lubrifier les parties mobiles, vérifier l’état des outils et des protections, et assurer le bon fonctionnement des commandes.
Cette perceuse fraiseuse s’utilise dans un environnement intérieur, sec et bien éclairé, sur un sol stable et plat. Elle est destinée au perçage sous lubrification de métaux, plastiques et bois, avec un usage intensif. Toute opération doit respecter les consignes de sécurité et les prescriptions spécifiques mentionnées dans la notice d’instructions.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette perceuse peut-elle percer efficacement ?
Cette perceuse est conçue pour le perçage sous lubrification des métaux, matières plastiques et bois, offrant ainsi une polyvalence adaptée à divers matériaux courants en atelier.
Comment la variation de vitesse est-elle gérée sur cette machine ?
Elle dispose d'un variateur de vitesses électronique permettant un réglage précis entre 80 et 2030 tours par minute, facilitant ainsi l'adaptation à différents types d’usinage.
Quelles sont les caractéristiques de la table de travail pour le positionnement des pièces ?
La table mesure 240 x 600 mm, avec une course transversale de 265 mm et longitudinale de 480 mm, et elle est équipée de mouvements croisés pour un positionnement précis des pièces à usiner.
Quels éléments assurent la robustesse et la stabilité de cette perceuse ?
La colonne en acier de 110 mm de diamètre garantit une grande stabilité et une résistance adaptée à un usage très intensif en atelier.
Quels dispositifs facilitent la visibilité et la sécurité lors de l'utilisation ?
La machine intègre un éclairage pour une meilleure visibilité de la zone de travail ainsi qu’un écran asservi pour un contrôle optimisé des paramètres de perçage.
Comment est assurée la lubrification pendant le perçage ?
Un système d'arrosage est intégré pour lubrifier la zone de perçage, ce qui permet de réduire l’usure des outils et d’améliorer la qualité des perçages.
