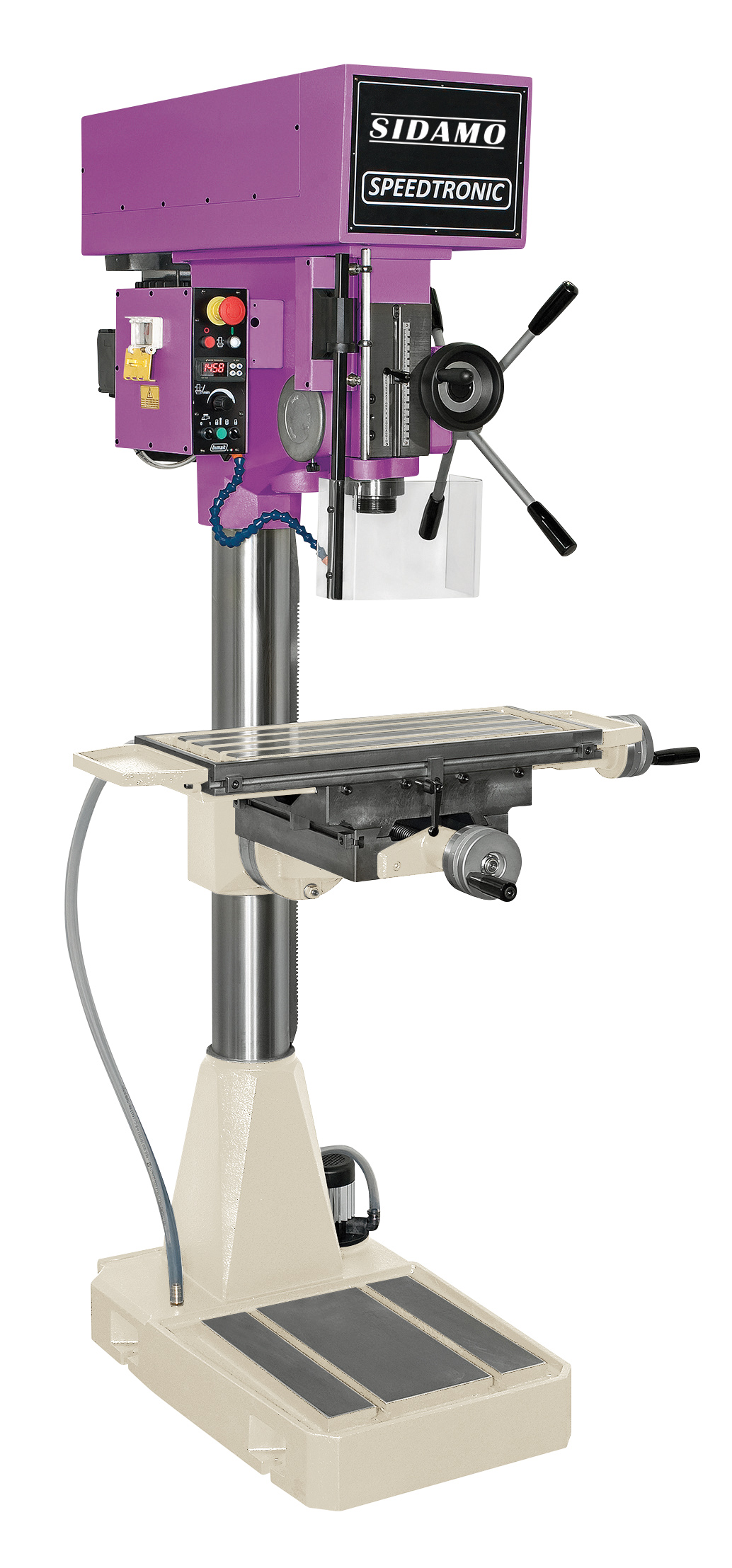

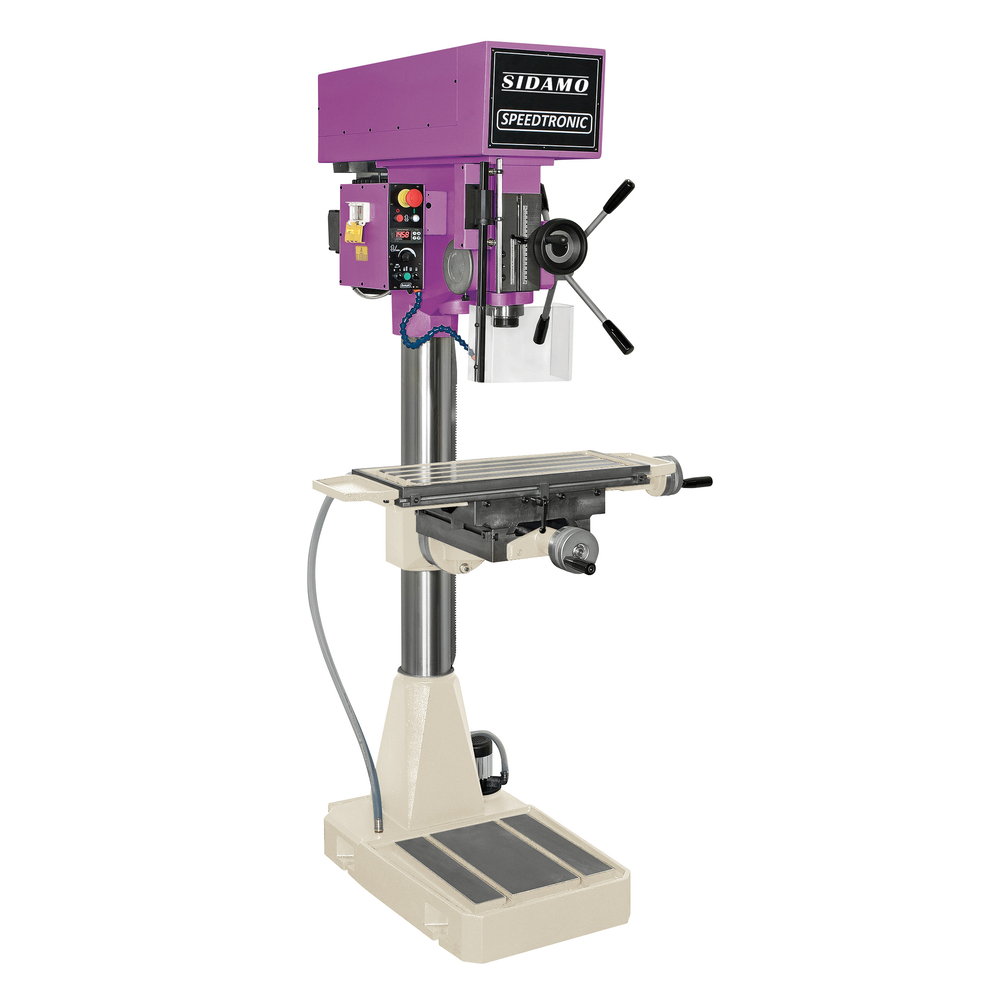

Perceuse fraiseuse taraudeuse SPC 32 TC VEL DL T pour perçage sous lubrification des métaux et plastiques SIDAMO - 20601146
Référence : S06620601146
Découvrez Perceuse fraiseuse taraudeuse SPC 32 TC VEL DL T pour perçage sous lubrification des métaux et plastiques SIDAMO - 20601146 disponible à l'achat
- Puissance de 1.5 kW pour un perçage précis
- Vitesse variable de 80 à 2030 tr/mn adaptée aux matériaux
- Capacité de perçage maxi de 32 mm et fraisage jusqu’à 60 mm
- Table à mouvements croisés pour un positionnement optimal
- Taraudage semi-automatique pour un travail efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés
Variateur de vitesses électronique
Descente lente
Taraudage semi-automatique
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Cette machine fonctionne avec un moteur triphasé de 1,5 kW alimenté en 400 V, et dispose d’un variateur de vitesses électronique permettant de régler la vitesse de broche entre 80 et 2030 tours par minute. La broche a une course maximale de 110 mm et une capacité de perçage maximale de 32 mm, avec un cône Morse CM3. La perceuse offre 14 vitesses différentes, adaptées à divers matériaux et opérations.
La table de travail mesure 350 x 350 mm et est équipée d’un système à mouvements croisés avec une course transversale de 265 mm et longitudinale de 480 mm, facilitant le positionnement précis de la pièce. La distance entre la broche et la colonne est de 280 mm, et la distance entre la broche et la base est de 1210 mm, avec une hauteur de broche à la table réglable de 50 à 630 mm. Le diamètre de la colonne est de 110 mm, ce qui garantit une grande rigidité.
La perceuse intègre un système d’arrosage par électropompe, qui aspire le liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. Le débit d’arrosage est réglable via un robinet situé sur la tête de la perceuse. Cette fonction est activée par un interrupteur dédié.
Le dispositif de commande TBT (24 V) comprend :
- un disjoncteur cadenassable,
- un arrêt coup de poing à accrochage,
- un interrupteur marche/arrêt (vert/rouge),
- deux interrupteurs pour augmenter ou diminuer la vitesse,
- un sélecteur de mode perçage ou taraudage,
- un retour instantané pour inversion du sens de rotation en mode taraudage,
- un kit de protection mandrin amovible en plexiglas, asservi.
La machine est équipée d’un éclairage 24 V pour une meilleure visibilité de la zone de travail.
Elle dispose également d’un dispositif de taraudage semi-automatique avec inversion automatique du sens de rotation lorsque la butée de profondeur est atteinte, facilitant ainsi les opérations de taraudage répétitives.
La perceuse pèse 310 kg et est conçue pour être installée sur un sol en béton d’environ 200 mm d’épaisseur, avec une fixation par boulons de 12 mm de diamètre.
Le niveau sonore mesuré est inférieur à 50 dB(A), garantissant un environnement de travail relativement silencieux.
Les options disponibles incluent un coffret de fraisage comprenant un collier CM3 et un mandrin CM3 avec 7 pinces de 4 à 20 mm.
La machine est conforme aux normes européennes de sécurité et environnementales, notamment les directives Machines 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Électromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH 1907/2006, ainsi que les directives bruit et vibrations.
Elle bénéficie d’une garantie de 3 ans, couvrant la réparation ou le remplacement des pièces défectueuses après expertise, sous réserve d’une utilisation conforme aux instructions.
Enfin, la perceuse est livrée avec une notice complète détaillant les consignes de sécurité, les réglages, la maintenance, l’installation et le fonctionnement, garantissant une utilisation optimale et sécurisée.
En résumé, la SPC 32 TC VEL DLT SIDAMO est une perceuse sur colonne performante, polyvalente et robuste, adaptée aux travaux intensifs de perçage et taraudage avec lubrification, offrant un contrôle précis de la vitesse et une ergonomie facilitant les opérations répétitives.
Hauteur (cm)
180.00
Largeur (cm)
43.50
Longueur (cm)
88.00
Poids net (Kg)
350.00
Puissance (kW)
1.5
Alimentation (V)
400 v tri
Vitesse de broche (tr/mn)
80 - 2030
Capacité de perçage maxi (mm)
32
Capacité de fraisage (mm)
60
Cône morse
CM3
Diam colonne (mm)
110
Course de broche (mm)
Nombre de vitesses
14
d: distance broche colonne (mm)
280
e: distance broche base (mm)
1 210
f: distance broche table (mm)
50-630
Dimension de table (mm)
240 x 600
Entraxe rainurage table (mm)
130
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
265 x 480
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisation commence par le positionnement précis de la pièce à usiner sur la table à mouvements croisés, qui permet un déplacement transversal et longitudinal contrôlé. La table est actionnée par une crémaillère et dispose d’un mécanisme de rattrapage de jeu pour assurer un positionnement stable.
Le réglage de la profondeur de perçage se fait via une butée ajustable sur la broche. La descente de la broche peut s’effectuer en mode normal ou en descente lente, activée par un embrayage spécifique.
L’arrosage est assuré par une électropompe qui aspire le liquide de refroidissement depuis la base de la machine. L’utilisateur active l’arrosage via un interrupteur dédié et peut régler le débit grâce à un robinet situé sur la tête de la perceuse.
Pour les opérations de taraudage, la machine dispose d’un mode semi-automatique avec inversion automatique du sens de rotation de la broche lorsque la butée de profondeur est atteinte. L’utilisateur positionne le taraud sur le mandrin porte-taraud, sélectionne le mode taraudage sur le sélecteur, règle la profondeur avec la butée, choisit la vitesse adaptée, puis utilise le bras de descente pour approcher le taraud à la pièce. La machine effectue alors le taraudage jusqu’à la profondeur définie, puis la broche revient automatiquement à sa position initiale.
La mise en marche de la machine s’effectue par l’enclenchement du disjoncteur, le déblocage de l’arrêt d’urgence, puis l’activation de la rotation de la broche et le réglage de la vitesse via les commandes à basse tension (24 V). L’éclairage intégré permet une bonne visibilité de la zone de travail.
En cas de dysfonctionnement des interrupteurs, il est indiqué de ne pas utiliser la machine et de faire appel à un service agréé.
Le résultat attendu est un perçage ou un taraudage précis et contrôlé, avec un arrosage adapté pour le refroidissement, permettant une utilisation intensive dans les matériaux mentionnés. Le niveau sonore reste inférieur à 50 dB(A) pour un environnement de travail relativement calme.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités de perçage et les matériaux compatibles avec cette perceuse ?
La perceuse SPC 32 TC VEL DLT permet un perçage maximal de 32 mm dans l’acier, les matériaux ferreux et non ferreux, les matières plastiques et le bois. Elle est conçue pour un usage très intensif sous lubrification.
Comment fonctionne le variateur de vitesses électronique de la perceuse ?
Le variateur électronique offre 14 vitesses réglables de 80 à 2030 tours par minute. La vitesse est ajustée via des interrupteurs sur le panneau de commande, avec un affichage digital indiquant la vitesse sélectionnée.
Quels dispositifs de sécurité sont intégrés à cette perceuse ?
La machine est équipée d’un disjoncteur cadenassable, d’un arrêt coup de poing à accrochage, d’un kit de protection mandrin amovible en plexiglas asservi, et respecte les normes européennes de sécurité dont la directive Machines 2006/42/CE. Il est interdit d’enlever les protections ou d’utiliser la machine sans lunettes de protection.
Comment est assuré le système d’arrosage et quel est son mode de réglage ?
L’arrosage est géré par une électropompe aspirant un liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. Le débit est réglable par un robinet situé sur la tête de la perceuse, et l’arrosage est activé par un interrupteur dédié.
Quels sont les éléments spécifiques facilitant le taraudage avec cette perceuse ?
La perceuse dispose d’un dispositif de taraudage semi-automatique avec inversion automatique du sens de rotation lorsque la butée de profondeur est atteinte. Le retour de la broche à sa position de départ est ainsi assuré, ce qui facilite les opérations répétitives de taraudage.
Quelles sont les conditions d’installation recommandées pour la perceuse ?
La machine doit être installée sur un sol en béton d’environ 200 mm d’épaisseur, parfaitement nivelé, avec fixation par boulons de 12 mm de diamètre. La surface doit dépasser la base de la perceuse de 100 mm de chaque côté pour garantir stabilité et sécurité.
Quel est le niveau sonore de la perceuse en fonctionnement ?
Le niveau sonore mesuré est inférieur à 50 dB(A), ce qui permet un environnement de travail relativement silencieux.
