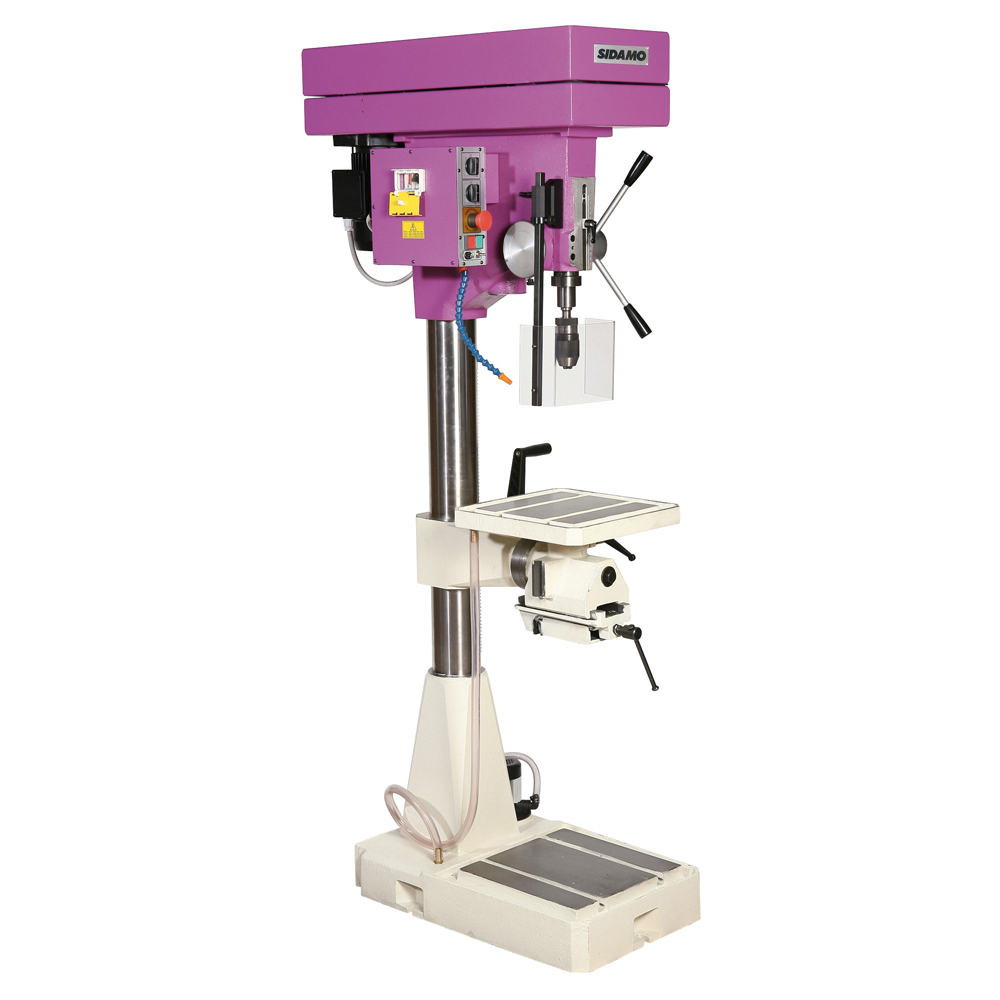

Perceuse sur colonne SPC 32 TE VEL T pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601125
Référence : S06620601125
Découvrez Perceuse sur colonne SPC 32 TE VEL T pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601125 disponible à l'achat
- Bâti et socle en fonte pour une grande stabilité
- Variateur électronique avec 14 vitesses pour précision
- Taraudage semi-automatique pour un travail efficace
- Éclairage intégré et écran de protection asservi
- Capacité de perçage maxi 32 mm pour matériaux variés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V
Marche/arrêt
Voyant de mise sous tension
Arrêt coup de poing à accrochage
Disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Taraudage semi-automatique
Variateur de vitesses électronique
Isolation électrique IP 54
Niveau sonore 50 dB
Table-étau réversible 3 positions (vernier gradué), mors en ""V"" pour le perçage de tubes
Etau monté sur glissière pour le centrage de la pièce à percer
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Accessoires livrés de série :
- Mandrin porte taraud M3 à M16
.- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
Le bâti, la tête et le socle sont en fonte aciérée, avec une colonne en acier et des poulies en aluminium usiné. L’entraînement s’effectue par courroies trapézoïdales avec réglage rapide de la tension. La broche est montée sur roulements à billes et dispose d’un retour réglable par ressort de rappel. Les commandes fonctionnent en très basse tension 24 V, avec marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points. La perceuse est équipée d’un écran de protection amovible asservi et d’un éclairage 24 V.
Elle intègre un variateur de vitesses électronique offrant 14 vitesses de broche, allant de 35 à 1980 tr/min, avec une capacité maximale de perçage de 32 mm. Le cône morse est de type CM3. La colonne a un diamètre de 110 mm et la course de broche est de 110 mm.
La table-étau est réversible sur 3 positions avec vernier gradué, équipée de mors en « V » pour le perçage de tubes. L’étau est monté sur glissière pour faciliter le centrage de la pièce à percer. Le déplacement de la table s’effectue par crémaillère avec graisseur de la vis sans fin. La table mesure 350 x 350 mm avec un entraxe de rainurage de 130 mm. La largeur des mors est de 100 mm, leur hauteur de 30 mm, et l’ouverture maximale est de 100 mm.
La perceuse bénéficie d’une isolation électrique IP 54, d’un niveau sonore de 50 dB et d’un arrosage intégré. Le taraudage est semi-automatique. Elle ne dispose pas de descente automatique ni de descente lente, ni de table à mouvements croisés.
Les dimensions totales sont de 180 cm de hauteur, 43,5 cm de largeur et 88 cm de longueur, avec un poids net de 300 kg. La puissance électrique est de 1,5 kW, alimentée en 400 V triphasé. Une tropicalisation et une modification en 230 V triphasé sont possibles sur demande.
Accessoires livrés de série :
- Mandrin porte taraud M3 à M16
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
Cette perceuse est idéale pour des travaux exigeants nécessitant précision, robustesse et polyvalence dans le perçage de différents matériaux sous lubrification.
Hauteur (cm)
180.00
Largeur (cm)
43.50
Longueur (cm)
88.00
Poids net (Kg)
300.00
Puissance (kW)
1.5
Alimentation (V)
400 v tri
Vitesse de broche (tr/mn)
35 - 1980
Capacité de perçage maxi (mm)
32
Cône morse
CM3
Diam colonne (mm)
110
Course de broche (mm)
Nombre de vitesses
14
d: distance broche colonne (mm)
280
e: distance broche base (mm)
1 210
f: distance broche table (mm)
50-630
Dimension de table (mm)
350 x 350
Entraxe rainurage table (mm)
130
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Arrosage
Largeur de mors (mm)
100
Hauteur de mors (mm)
30
Ouverture (mm)
Descente automatique (mm/tr)
Non
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Pour utiliser la perceuse, il faut positionner la pièce à percer sur la table-étau réversible, qui peut être retournée sur trois positions et déplacée par crémaillère. L’étau, monté sur glissière, permet de centrer précisément la pièce. La table dispose de mors en « V » adaptés au perçage de tubes.

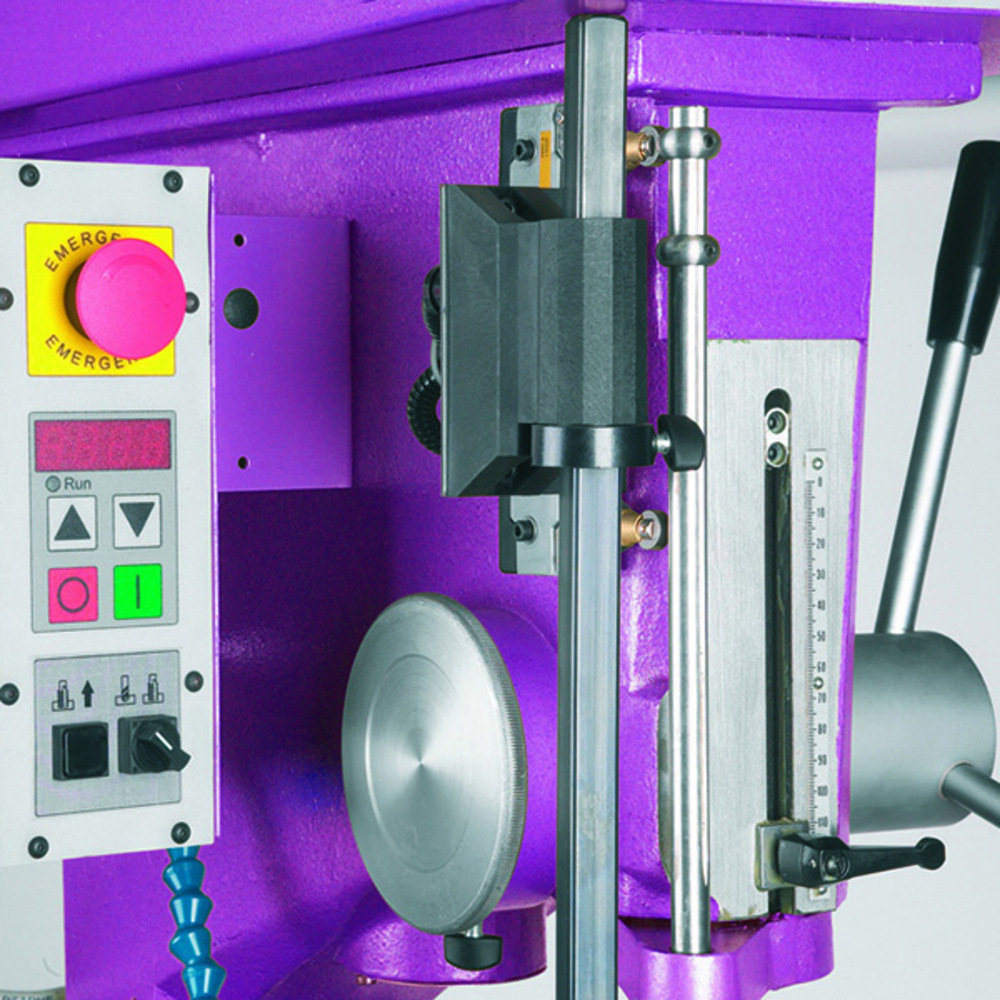

Le perçage s’effectue en abaissant la broche à l’aide du bras de descente, la profondeur de perçage étant réglable via une butée de profondeur graduée. La broche est contrebalancée par un ressort de rappel dont la tension peut être ajustée pour contrôler la descente. L’arrosage est assuré par une électropompe intégrée, activable par un interrupteur, avec un réglage du débit sur la tête de la perceuse, permettant le perçage sous lubrification.
En mode taraudage, l’utilisateur monte le taraud sur le mandrin porte-taraud, sélectionne le mode taraudage, règle la butée de profondeur, choisit la vitesse adaptée, puis abaisse le taraud jusqu’au contact avec la pièce. Le taraud est entraîné automatiquement jusqu’à la profondeur choisie, puis la broche inverse son sens de rotation pour retirer le taraud, avant de revenir à sa position initiale.
En cas de fonctionnement non conforme, il est conseillé de vérifier que la broche tourne dans le sens des aiguilles d’une montre, notamment avant un taraudage, et de s’assurer que la table-étau est correctement fixée avant de la retourner ou de la faire coulisser.
Le résultat attendu est un perçage précis dans les métaux, plastiques et bois, avec un contrôle fin de la profondeur et de la vitesse, et un taraudage semi-automatique avec inversion de rotation à la fin de la course. L’arrosage intégré contribue à la lubrification pendant les opérations.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les matériaux compatibles avec cette perceuse pour le perçage sous lubrification ?
Cette perceuse est conçue pour le perçage sous lubrification des métaux, matières plastiques et bois, offrant une polyvalence adaptée à divers matériaux.
Comment se règle la vitesse de perçage sur cette machine ?
La vitesse de broche est ajustable via un variateur électronique, permettant un contrôle précis entre 35 et 1980 tours par minute selon les besoins.
Quels accessoires sont fournis avec cette perceuse ?
La perceuse est livrée avec un mandrin porte taraud M3 à M16, un mandrin auto-serrant de 16 mm, une queue de mandrin et un chasse cône, facilitant diverses opérations de perçage et taraudage.
Quelle est la capacité maximale de perçage de cette perceuse ?
La capacité maximale de perçage est de 32 mm, ce qui permet d’usiner des pièces de dimensions variées dans différents matériaux.
Comment est assurée la stabilité et la rigidité de la machine ?
La perceuse dispose d’une colonne en acier de 110 mm de diamètre, garantissant une rigidité suffisante pour un usage très intensif en atelier.
Quels sont les éléments facilitant la mise en œuvre et le confort d’utilisation ?
La machine intègre un éclairage, un écran asservi, une table-étau réversible avec rainurage et un système d’arrosage, améliorant la précision et le confort lors des opérations.
