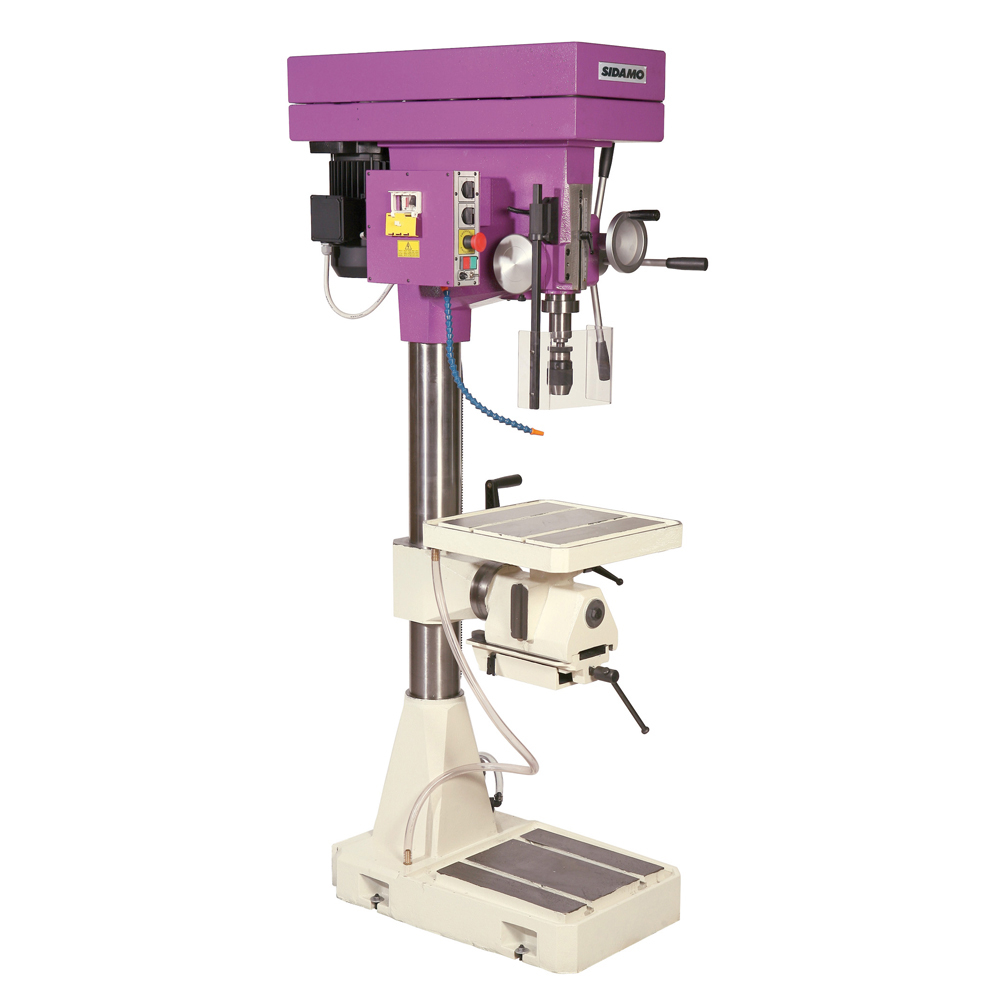

Perceuse fraiseuse SPC 40 TC DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601141
Référence : S06620601141
Découvrez Perceuse fraiseuse SPC 40 TC DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601141 disponible à l'achat
Les points clés
- Table à mouvements croisés pour un positionnement précis
- 14 vitesses de broche de 45 à 1650 tr/mn
- Puissance moteur 2.2 kW pour travaux intensifs
- Capacité de perçage maxi 40 mm et fraisage 80 mm
- Éclairage intégré et écran de protection amovible
20 192,36 € TTC 16 826,97 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés, descente lente, descente automatique (3 avances)
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Moteur 2 vitesses
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
La perceuse fraiseuse SPC 40 TC DA DL est conçue pour le perçage sous lubrification des métaux, matières plastiques et bois, avec un usage très intensif. Elle dispose d'une table à mouvements croisés, d'une descente lente et d'une descente automatique avec trois avances possibles. Le bâti, la tête et le socle sont en fonte aciérée, la colonne en acier, et les poulies en aluminium usiné. L'entraînement s'effectue par courroies trapézoïdales avec réglage rapide de la tension.
La broche est montée sur roulements à billes avec un retour réglable par ressort de rappel. Le moteur est à deux vitesses. Les commandes fonctionnent en très basse tension 24 V et comprennent marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage, et disjoncteur cadenassable trois points. Un écran de protection amovible asservi et un éclairage 24 V sont intégrés. L'isolation électrique est certifiée IP 54 et le niveau sonore est de 50 dB.
Le déplacement de la table s'effectue par crémaillère avec graisseur de la vis sans fin. Une tropicalisation est disponible à la demande ainsi qu'une modification en 230 V triphasé. L'appareil est livré avec un mandrin auto-serrant et une queue de mandrin.
Caractéristiques techniques principales :
- Hauteur : 185 cm
- Largeur : 47,5 cm
- Longueur : 90 cm
- Poids net : 600 kg
- Puissance : 2,2 kW
- Alimentation : 400 V triphasé
- Vitesse de broche : 45 à 1650 tr/min
- Capacité de perçage maximale : 40 mm
- Capacité de fraisage : 80 mm
- Cône Morse : CM4
- Diamètre de colonne : 140 mm
- Course de broche : 150 mm
- Nombre de vitesses : 14
- Distance broche-colonne : 300 mm
- Distance broche-base : 1150 mm
- Distance broche-table : 50 à 610 mm
- Dimensions de la table : 300 x 540 mm
- Entraxe rainurage table : 150 mm
- Course transversale/longitudinale : 300 x 410 mm
- Descente automatique : 0,06 - 0,12 - 0,25 mm par tour
- Descente lente disponible
- Taraudage semi-automatique : non
- Table-étau réversible : non
- Arrosage intégré
- Écran asservi présent
- Table à mouvements croisés
Cette perceuse fraiseuse combine robustesse, précision et polyvalence pour des opérations intensives sur divers matériaux, avec des fonctionnalités de sécurité et de confort adaptées aux environnements professionnels exigeants.
La broche est montée sur roulements à billes avec un retour réglable par ressort de rappel. Le moteur est à deux vitesses. Les commandes fonctionnent en très basse tension 24 V et comprennent marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage, et disjoncteur cadenassable trois points. Un écran de protection amovible asservi et un éclairage 24 V sont intégrés. L'isolation électrique est certifiée IP 54 et le niveau sonore est de 50 dB.
Le déplacement de la table s'effectue par crémaillère avec graisseur de la vis sans fin. Une tropicalisation est disponible à la demande ainsi qu'une modification en 230 V triphasé. L'appareil est livré avec un mandrin auto-serrant et une queue de mandrin.
Caractéristiques techniques principales :
- Hauteur : 185 cm
- Largeur : 47,5 cm
- Longueur : 90 cm
- Poids net : 600 kg
- Puissance : 2,2 kW
- Alimentation : 400 V triphasé
- Vitesse de broche : 45 à 1650 tr/min
- Capacité de perçage maximale : 40 mm
- Capacité de fraisage : 80 mm
- Cône Morse : CM4
- Diamètre de colonne : 140 mm
- Course de broche : 150 mm
- Nombre de vitesses : 14
- Distance broche-colonne : 300 mm
- Distance broche-base : 1150 mm
- Distance broche-table : 50 à 610 mm
- Dimensions de la table : 300 x 540 mm
- Entraxe rainurage table : 150 mm
- Course transversale/longitudinale : 300 x 410 mm
- Descente automatique : 0,06 - 0,12 - 0,25 mm par tour
- Descente lente disponible
- Taraudage semi-automatique : non
- Table-étau réversible : non
- Arrosage intégré
- Écran asservi présent
- Table à mouvements croisés
Cette perceuse fraiseuse combine robustesse, précision et polyvalence pour des opérations intensives sur divers matériaux, avec des fonctionnalités de sécurité et de confort adaptées aux environnements professionnels exigeants.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
600.00
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
45-1650
Capacité de perçage maxi (mm)
40
Capacité de fraisage (mm)
80
Cône morse
CM4
Diam colonne (mm)
140
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
300 x 540
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
300 x 410
Descente automatique (mm/tr)
0,06 - 0,12 - 0,25
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse fraiseuse SPC 40 TC DA DL fonctionne par perçage sous lubrification des métaux, matières plastiques et bois. Elle utilise une table à mouvements croisés permettant de déplacer la pièce à usiner avec précision. La descente de la broche peut s'effectuer de manière lente ou automatique, avec trois avances possibles (0,06 / 0,12 / 0,25 mm par tour), sélectionnables selon le type d'opération.
Le principe d’utilisation repose sur le réglage de la profondeur de perçage à l’aide d’une butée ajustable. L’avance automatique se déclenche en tirant les leviers dédiés, et la vitesse de broche se sélectionne via un commutateur. L’utilisateur peut également effectuer une avance manuelle micrométrique en tournant le volant, ce qui est utile notamment pour le fraisage.
La table à mouvements croisés doit être lubrifiée régulièrement pour assurer un déplacement fluide et éviter l’usure. Lors de l’utilisation de la table pour le fraisage, il est nécessaire de bloquer l’axe non utilisé au moyen des poignées prévues à cet effet.
L’arrosage est assuré par une électropompe qui aspire le liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. L’interrupteur marche/arrêt de l’arrosage se trouve sur la commande de la perceuse, et le débit se règle via un robinet situé sur la tête, côté gauche. Le remplissage du liquide s’effectue par des orifices situés à la base.
La mise en marche s’effectue en plusieurs étapes : monter et positionner l’axe dans le corps du protecteur, débloquer l’arrêt d’urgence, sélectionner la vitesse, allumer la machine puis presser le bouton de mise en marche.
Cette perceuse est destinée au perçage intensif dans l’acier, les matériaux ferreux et non ferreux, les matières plastiques et le bois. Elle doit être utilisée uniquement par des personnes ayant pris connaissance des instructions et autorisées à le faire.
En cas de descente irrégulière du foret, il est possible de régler le joint de sécurité pour retrouver un mouvement fluide.
Enfin, il est important de lubrifier quotidiennement les parties coulissantes et rectifiées, ainsi que le mécanisme de montée de la table, pour garantir un fonctionnement correct et durable.
Le principe d’utilisation repose sur le réglage de la profondeur de perçage à l’aide d’une butée ajustable. L’avance automatique se déclenche en tirant les leviers dédiés, et la vitesse de broche se sélectionne via un commutateur. L’utilisateur peut également effectuer une avance manuelle micrométrique en tournant le volant, ce qui est utile notamment pour le fraisage.
La table à mouvements croisés doit être lubrifiée régulièrement pour assurer un déplacement fluide et éviter l’usure. Lors de l’utilisation de la table pour le fraisage, il est nécessaire de bloquer l’axe non utilisé au moyen des poignées prévues à cet effet.
L’arrosage est assuré par une électropompe qui aspire le liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. L’interrupteur marche/arrêt de l’arrosage se trouve sur la commande de la perceuse, et le débit se règle via un robinet situé sur la tête, côté gauche. Le remplissage du liquide s’effectue par des orifices situés à la base.
La mise en marche s’effectue en plusieurs étapes : monter et positionner l’axe dans le corps du protecteur, débloquer l’arrêt d’urgence, sélectionner la vitesse, allumer la machine puis presser le bouton de mise en marche.
Cette perceuse est destinée au perçage intensif dans l’acier, les matériaux ferreux et non ferreux, les matières plastiques et le bois. Elle doit être utilisée uniquement par des personnes ayant pris connaissance des instructions et autorisées à le faire.
En cas de descente irrégulière du foret, il est possible de régler le joint de sécurité pour retrouver un mouvement fluide.
Enfin, il est important de lubrifier quotidiennement les parties coulissantes et rectifiées, ainsi que le mécanisme de montée de la table, pour garantir un fonctionnement correct et durable.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités maximales de perçage et de fraisage de cette perceuse ?
La perceuse SPC 40 TC DA DL permet un perçage maximal de 40 mm et un fraisage jusqu’à 80 mm. Ces capacités sont adaptées aux travaux sur métaux, plastiques et bois sous lubrification.
Comment se caractérise le système d’entraînement de cette perceuse ?
Elle est équipée d’un entraînement par courroies trapézoïdales, ce qui facilite un réglage rapide de la tension. Ce système contribue à une utilisation efficace et adaptée aux besoins du chantier.
Quels sont les réglages de vitesse disponibles sur cette perceuse ?
La perceuse dispose d’un moteur à 2 vitesses avec 14 vitesses de broche possibles, allant de 45 à 1650 tours par minute, permettant d’ajuster précisément la vitesse selon le matériau et l’opération.
Quels dispositifs facilitent la précision et le contrôle lors de l’utilisation ?
La machine est dotée d’une table à mouvements croisés, d’une descente automatique avec plusieurs pas (0,06 - 0,12 - 0,25 mm/tr), ainsi que d’une descente lente. Ces éléments assurent un perçage précis et un contrôle optimal.
Comment est assurée la lubrification et l’éclairage pendant le perçage ?
La perceuse est équipée d’un système d’arrosage intégré pour la lubrification des pièces, ainsi que d’un éclairage qui améliore la visibilité sur la zone de travail.
Quels sont les éléments qui garantissent la robustesse et la durabilité de cette perceuse ?
La colonne en acier assure une bonne stabilité et rigidité. Le moteur puissant et l’entraînement par courroies trapézoïdales sont conçus pour un usage très intensif.
