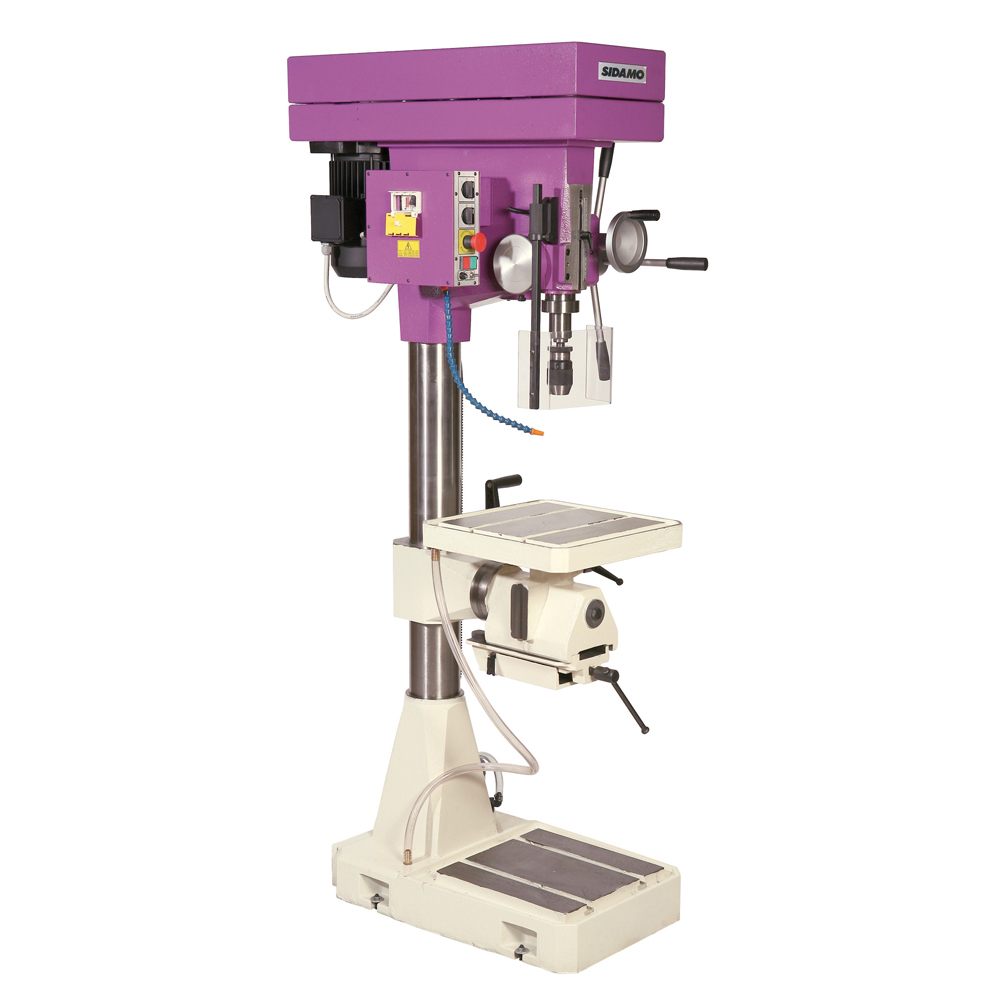

Perceuse fraiseuse SPC 40 VEL DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601140
Référence : S06620601140
Découvrez Perceuse fraiseuse SPC 40 VEL DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601140 disponible à l'achat
Les points clés
- Table à mouvements croisés pour un positionnement précis
- Variateur de vitesses électronique de 80 à 2030 tr/mn
- Puissance de 2.2 kW adaptée aux métaux et plastiques
- Capacité de perçage maxi de 40 mm et fraisage jusqu’à 80 mm
- Éclairage intégré et écran de protection amovible
19 867,96 € TTC 16 556,63 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés
Variateur de vitesses électronique
Descente lente
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Perceuse fraiseuse SPC 40 VEL DL conçue pour le perçage sous lubrification des métaux, plastiques et bois, adaptée à un usage très intensif. Elle est équipée d’une table à mouvements croisés offrant une grande précision dans les déplacements. La machine dispose d’un variateur de vitesses électronique avec 14 vitesses allant de 80 à 2030 tr/min, ainsi que d’une descente lente pour un contrôle optimal du perçage.
Le bâti, la tête et le socle sont en fonte aciérée, assurant robustesse et stabilité, tandis que la colonne est en acier de 140 mm de diamètre. Les poulies en aluminium usiné sont entraînées par courroies trapézoïdales avec réglage rapide de la tension. La broche montée sur roulements à billes bénéficie d’un retour réglable par ressort de rappel. La course de broche est de 150 mm, avec une capacité maximale de perçage de 40 mm et une capacité de fraisage de 80 mm. Le cône morse utilisé est un CM4.
Les commandes fonctionnent en très basse tension 24 V, garantissant sécurité et confort d’utilisation, avec marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points. Un écran de protection amovible asservi et un éclairage 24 V sont intégrés. L’isolation électrique est conforme à la norme IP 54, et le niveau sonore est de 50 dB.
La table de 300 x 540 mm dispose d’un entraxe de rainurage de 150 mm, avec un déplacement par crémaillère et un graisseur de la vis sans fin. La course transversale et longitudinale de la table est de 300 x 410 mm. La distance broche-colonne est de 300 mm, la distance broche-base de 1150 mm, et la distance broche-table varie entre 50 et 610 mm. La machine est livrée avec un mandrin auto-serrant et une queue de mandrin.
L’alimentation électrique est en 400 V triphasé avec une puissance de 2,2 kW. La perceuse fraiseuse peut être tropicalisée ou modifiée en 230 V triphasé sur demande. Elle est compatible avec un arrosage pour lubrification pendant le perçage.
Cette perceuse fraiseuse allie robustesse, précision et sécurité, adaptée aux opérations intensives sur divers matériaux avec un équipement complet et des caractéristiques techniques avancées.
Le bâti, la tête et le socle sont en fonte aciérée, assurant robustesse et stabilité, tandis que la colonne est en acier de 140 mm de diamètre. Les poulies en aluminium usiné sont entraînées par courroies trapézoïdales avec réglage rapide de la tension. La broche montée sur roulements à billes bénéficie d’un retour réglable par ressort de rappel. La course de broche est de 150 mm, avec une capacité maximale de perçage de 40 mm et une capacité de fraisage de 80 mm. Le cône morse utilisé est un CM4.
Les commandes fonctionnent en très basse tension 24 V, garantissant sécurité et confort d’utilisation, avec marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points. Un écran de protection amovible asservi et un éclairage 24 V sont intégrés. L’isolation électrique est conforme à la norme IP 54, et le niveau sonore est de 50 dB.
La table de 300 x 540 mm dispose d’un entraxe de rainurage de 150 mm, avec un déplacement par crémaillère et un graisseur de la vis sans fin. La course transversale et longitudinale de la table est de 300 x 410 mm. La distance broche-colonne est de 300 mm, la distance broche-base de 1150 mm, et la distance broche-table varie entre 50 et 610 mm. La machine est livrée avec un mandrin auto-serrant et une queue de mandrin.
L’alimentation électrique est en 400 V triphasé avec une puissance de 2,2 kW. La perceuse fraiseuse peut être tropicalisée ou modifiée en 230 V triphasé sur demande. Elle est compatible avec un arrosage pour lubrification pendant le perçage.
Cette perceuse fraiseuse allie robustesse, précision et sécurité, adaptée aux opérations intensives sur divers matériaux avec un équipement complet et des caractéristiques techniques avancées.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
570.00
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
80 - 2030
Capacité de perçage maxi (mm)
40
Capacité de fraisage (mm)
80
Cône morse
CM4
Diam colonne (mm)
140
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
300 x 540
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
300 x 410
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse fraiseuse SPC 40 VEL DL s’utilise en perçage sous lubrification sur des matériaux tels que les métaux, les plastiques et le bois. L’utilisateur peut régler la vitesse de rotation de la broche via un variateur électronique, avec une plage de vitesses allant de 80 à 2030 tr/min. La descente de la broche peut être effectuée lentement pour un contrôle précis du perçage.
La table, dotée de mouvements croisés, se déplace par crémaillère et permet des ajustements précis dans les directions transversale et longitudinale. Lors de l’utilisation de la table pour le fraisage, il est possible de bloquer l’axe non utilisé à l’aide des poignées prévues à cet effet. La lubrification des pièces est assurée par un système d’arrosage commandé par un interrupteur, avec un débit réglable.
La mise en marche de la machine suit plusieurs étapes : insertion et fixation de l’axe dans le corps du protecteur, déblocage de l’arrêt d’urgence, activation du disjoncteur, puis démarrage du moteur et réglage de la vitesse via les commandes. L’arrêt s’effectue par pression sur l’interrupteur dédié.
En cas de réglages, l’utilisateur peut ajuster la butée de profondeur du perçage en positionnant un vernier sur la règle millimétrée, régler la tension du ressort de rappel de la broche pour contrôler son retour, et ajuster le jeu du fourreau si nécessaire.
La machine est prévue pour un usage intensif et doit être installée sur un sol en béton nivelé. Avant utilisation, il est important de lubrifier régulièrement les parties coulissantes, notamment le fourreau, la colonne et la table, pour garantir un fonctionnement fluide.
En cas de fonctionnement non conforme, il est indiqué d’éviter de faire revenir la broche trop brutalement afin de ne pas endommager le ressort de rappel.
Le résultat attendu est un perçage précis et contrôlé avec une lubrification continue assurant la qualité du travail sur les différents matériaux.
La table, dotée de mouvements croisés, se déplace par crémaillère et permet des ajustements précis dans les directions transversale et longitudinale. Lors de l’utilisation de la table pour le fraisage, il est possible de bloquer l’axe non utilisé à l’aide des poignées prévues à cet effet. La lubrification des pièces est assurée par un système d’arrosage commandé par un interrupteur, avec un débit réglable.
La mise en marche de la machine suit plusieurs étapes : insertion et fixation de l’axe dans le corps du protecteur, déblocage de l’arrêt d’urgence, activation du disjoncteur, puis démarrage du moteur et réglage de la vitesse via les commandes. L’arrêt s’effectue par pression sur l’interrupteur dédié.
En cas de réglages, l’utilisateur peut ajuster la butée de profondeur du perçage en positionnant un vernier sur la règle millimétrée, régler la tension du ressort de rappel de la broche pour contrôler son retour, et ajuster le jeu du fourreau si nécessaire.
La machine est prévue pour un usage intensif et doit être installée sur un sol en béton nivelé. Avant utilisation, il est important de lubrifier régulièrement les parties coulissantes, notamment le fourreau, la colonne et la table, pour garantir un fonctionnement fluide.
En cas de fonctionnement non conforme, il est indiqué d’éviter de faire revenir la broche trop brutalement afin de ne pas endommager le ressort de rappel.
Le résultat attendu est un perçage précis et contrôlé avec une lubrification continue assurant la qualité du travail sur les différents matériaux.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette perceuse peut-elle percer efficacement ?
Cette perceuse est conçue pour le perçage sous lubrification des métaux, matières plastiques et bois. Elle permet un usage très intensif grâce à sa robustesse et sa puissance.
Quelles sont les capacités maximales de perçage et de fraisage de cette machine ?
La capacité maximale de perçage est de 40 mm, tandis que la capacité de fraisage atteint 80 mm, ce qui permet une grande polyvalence d’utilisation.
Comment la vitesse de perçage est-elle réglée sur ce modèle ?
Le variateur de vitesses électronique offre 14 niveaux de vitesse, allant de 80 à 2030 tours par minute, pour adapter précisément la vitesse à chaque matériau et opération.
Quels dispositifs facilitent la précision et le confort d’utilisation ?
La perceuse est équipée d’une colonne en acier, d’un entraînement par courroies trapézoïdales avec réglage rapide de la tension, d’un éclairage intégré, d’un écran asservi et d’une table à mouvements croisés avec descente lente.
Comment est assuré le refroidissement et la lubrification lors du perçage ?
Un système d’arrosage intégré permet une lubrification efficace pendant le perçage, ce qui optimise la qualité du travail et la durabilité des outils.
