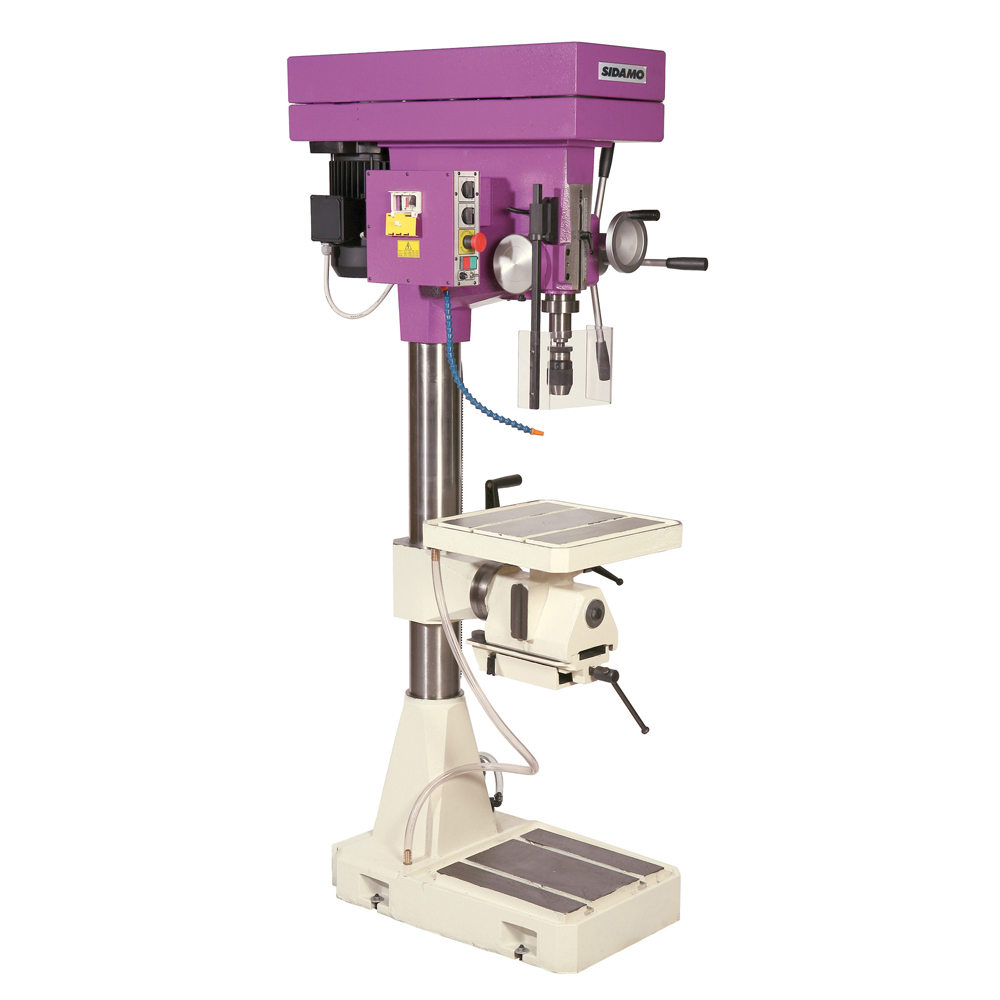

Perceuse sur colonne SPC 40 TE DA DL - Perçage sous lubrification métaux, plastiques et bois SIDAMO - 20601136
Référence : S06620601136
Découvrez Perceuse sur colonne SPC 40 TE DA DL - Perçage sous lubrification métaux, plastiques et bois SIDAMO - 20601136 disponible à l'achat
- Descente automatique avec 3 avances pour un perçage précis
- Bâti en fonte aciérée pour une grande stabilité
- Puissance moteur 0.8 / 1.47 kW adaptée aux matériaux variés
- Table-étau réversible avec mors en V pour tubes
- Niveau sonore faible de 50 dB pour un confort d’utilisation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
"Descente lente, descente automatique (3 avances)
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Moteur 2 vitesses
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Table-étau réversible 3 positions (vernier gradué), mors en ""V"" pour le perçage de tubes
Etau monté sur glissière pour le centrage de la pièce à percer
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Poulies en aluminium usiné
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Cette machine est dotée d’un moteur bi-vitesse (0,8 kW et 1,47 kW) alimenté en 400 V triphasé, offrant 14 vitesses de broche comprises entre 45 et 1650 tours par minute. La capacité maximale de perçage est de 40 mm avec un cône Morse CM4. La course de broche est de 150 mm et la distance broche-colonne de 300 mm. La table mesure 420 x 420 mm avec un entraxe de rainurage de 150 mm.
La perceuse intègre plusieurs fonctionnalités facilitant son utilisation et sa précision :
- Descente automatique avec trois avances sélectionnables (0,06 / 0,12 / 0,25 mm par tour)
- Descente lente pour un contrôle précis du perçage
- Table-étau réversible en 3 positions, avec ouverture de mors de 150 mm, largeur de mors de 130 mm et hauteur de mors de 40 mm
- Éclairage 24 V intégré
- Arrosage assuré par une électropompe aspirant le liquide de refroidissement (huile soluble additionnée d’eau) avec réglage du débit via un robinet sur la tête de perceuse
- Commande en très basse tension (24 V) comprenant disjoncteur cadenassable, voyant de mise sous tension, arrêt d’urgence, interrupteur marche/arrêt avec bobine à manque de tension, kit de protection mandrin amovible, interrupteur d’arrosage et micro-contact de sécurité
La machine pèse environ 400 kg. Sa colonne a un diamètre de 120 mm, et la distance broche-table varie de 50 à 610 mm, avec une distance broche-base de 1 150 mm. La perceuse est livrée avec un mandrin auto-serrant et une queue de mandrin.
Elle est conforme aux normes européennes en vigueur, notamment les directives machines, basse tension, compatibilité électromagnétique, DEEE, RoHS, REACH, bruit et vibrations. Le niveau sonore est inférieur à 50 dB(A).
L’installation nécessite un sol en béton d’environ 200 mm d’épaisseur, avec fixation par boulons de 12 mm de diamètre. La maintenance régulière comprend la lubrification quotidienne des parties coulissantes et la vidange annuelle de l’huile.
Cette perceuse garantit une grande sécurité d’utilisation grâce à des dispositifs de protection et des instructions claires, notamment un joint de sécurité réglable, un arrêt d’urgence et des protections mandrin. Elle est destinée à un usage professionnel avec une garantie constructeur de 3 ans.
Dimensions principales :
- Hauteur totale : 1850 mm
- Largeur base : 705 mm
- Profondeur base : 475 mm
- Table : 420 x 420 mm
- Distance broche-colonne : 300 mm
- Distance broche-table : 50-610 mm
Cette perceuse est particulièrement adaptée aux ateliers nécessitant un perçage précis et intensif avec lubrification et arrosage intégrés, dans un large éventail de matériaux.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
400.00
Puissance (kW)
0.8 / 1.47
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
45-1650
Capacité de perçage maxi (mm)
40
Cône morse
CM4
Diam colonne (mm)
120
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
420 x 420
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Arrosage
Largeur de mors (mm)
130
Hauteur de mors (mm)
Ouverture (mm)
Descente automatique (mm/tr)
0,06 - 0,12 - 0,25
Descente lente
Taraudage semi-automatique
Non
Table à mouvements croisés

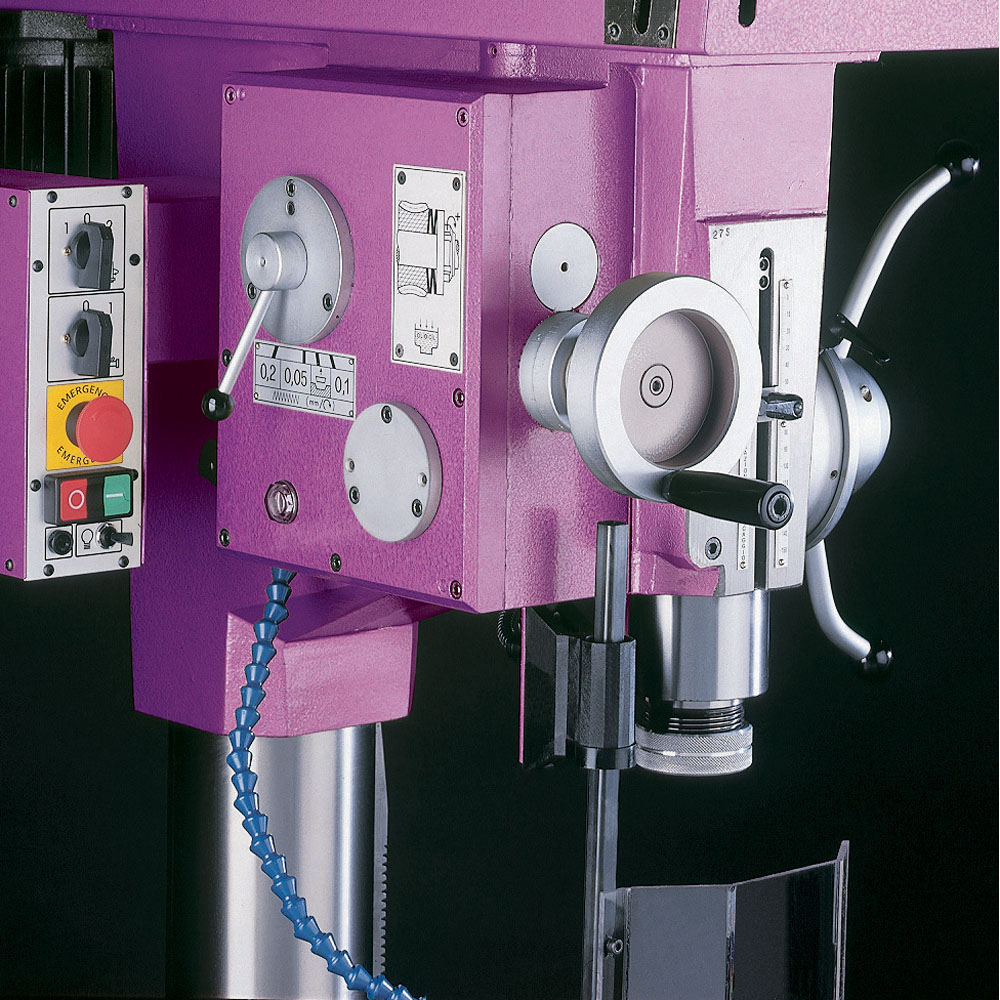

Le perçage s’effectue avec une descente lente ou automatique, cette dernière disposant de trois avances sélectionnables (0,06 / 0,12 / 0,25 mm par tour). Pour enclencher la descente automatique, il faut tirer les leviers vers l’extérieur et choisir l’avance souhaitée. Il est possible de régler la profondeur de perçage par une butée ajustable. La broche est montée sur roulements et son retour est réglable par un ressort de rappel.
La table-étau réversible peut être tournée en desserrant une vis et une goupille, et l’étau peut coulisser pour centrer la pièce à percer. La table se déplace verticalement par crémaillère. L’arrosage est assuré par une électropompe qui aspire un liquide de refroidissement (huile soluble additionnée d’eau) depuis la base, activée par un interrupteur, avec réglage du débit via un robinet sur la tête de la perceuse.
En cas de dysfonctionnement de la descente automatique, il est possible de resserrer légèrement une vis sans tête pour que le dispositif reste enclenché. La machine doit être lubrifiée quotidiennement au niveau des parties coulissantes et faire l’objet d’une vidange annuelle de l’huile.
Le résultat attendu est un perçage précis dans les métaux, plastiques et bois, avec un contrôle fin de la profondeur et un arrosage adapté pour la lubrification. Le niveau sonore est inférieur à 50 dB(A).
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelle est la capacité maximale de perçage de la perceuse SPC 40 TE DA DL ?
La perceuse permet un perçage maximal de 40 mm de diamètre, adapté aux métaux, matières plastiques et bois. Elle est équipée d’un cône Morse CM4 pour le montage des outils.
Comment fonctionne le système de descente automatique et quelles sont ses possibilités de réglage ?
La descente automatique propose trois avances sélectionnables (0,06 / 0,12 / 0,25 mm par tour). Il est possible de régler la profondeur de perçage souhaitée via un vernier gradué et d’utiliser également une descente lente pour un contrôle précis, utile notamment pour le fraisage.
Quels dispositifs de sécurité sont intégrés sur cette perceuse ?
La machine dispose d’un arrêt d’urgence, d’un disjoncteur cadenassable, d’un kit de protection mandrin amovible en Plexiglas, d’un micro-contact de sécurité carter/poulies et d’un joint de sécurité réglable. Elle respecte les normes européennes de sécurité applicables aux machines (directive 2006/42/CE notamment).
Comment est assuré le système d’arrosage et de lubrification ?
L’arrosage est réalisé par une électropompe qui aspire le liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. Le débit est réglable via un robinet situé sur la tête de la perceuse. La lubrification quotidienne des parties coulissantes est recommandée pour préserver les performances.
Quelles sont les caractéristiques électriques et mécaniques principales de cette perceuse ?
La perceuse est équipée d’un moteur bi-vitesse (0,8 kW et 1,47 kW) alimenté en 400 V triphasé, offrant 14 vitesses de broche entre 45 et 1650 tr/min. La colonne en acier a un diamètre de 120 mm, la course de broche est de 145 mm et la table mesure 420 x 420 mm. La machine pèse environ 400 kg.
Quels sont les critères essentiels à vérifier pour choisir une perceuse d’atelier comme la SPC 40 TE DA DL ?
Il faut vérifier la capacité de perçage adaptée aux matériaux ciblés, la robustesse de la colonne, la présence d’un système d’arrosage intégré, la disponibilité de plusieurs vitesses et avances automatiques, ainsi que les dispositifs de sécurité conformes aux normes en vigueur. La facilité d’utilisation, comme la table-étau réversible et l’éclairage intégré, est également à considérer.
