PERCEUSE SPC 40 TE DL+ ARROSAGE+MANDRIN+QUEUE SIDAMO - 20601124

Perçage sous lubrification des métaux, matières plastiques et bois
Usage très intensif
Colonne en acier
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Moteur 2 vitesses
Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
Puissance (kW): 0,8 / 1,47
Alimentation (V): 400 V tri
Vitesse de broche (tr/mn): 45 - 1650
Capacité de perçage maxi (mm): 40
Cône morse: CM4
Diam colonne (mm): 120
Course de broche (mm): 150
Nombre de vitesses: 14
d: distance broche colonne (mm): 300
e: distance broche base (mm): 1 150
f: distance broche table (mm): 50-610
Dimension de table (mm): 420 x 420
Entraxe rainurage table (mm): 150
Eclairage: Oui
Ecran Asservi: Oui
Table-étau réversible: Oui
Arrosage: Oui
Largeur de mors (mm): 130
Hauteur de mors (mm): 40
Ouverture (mm): 150
Descente lente: Oui

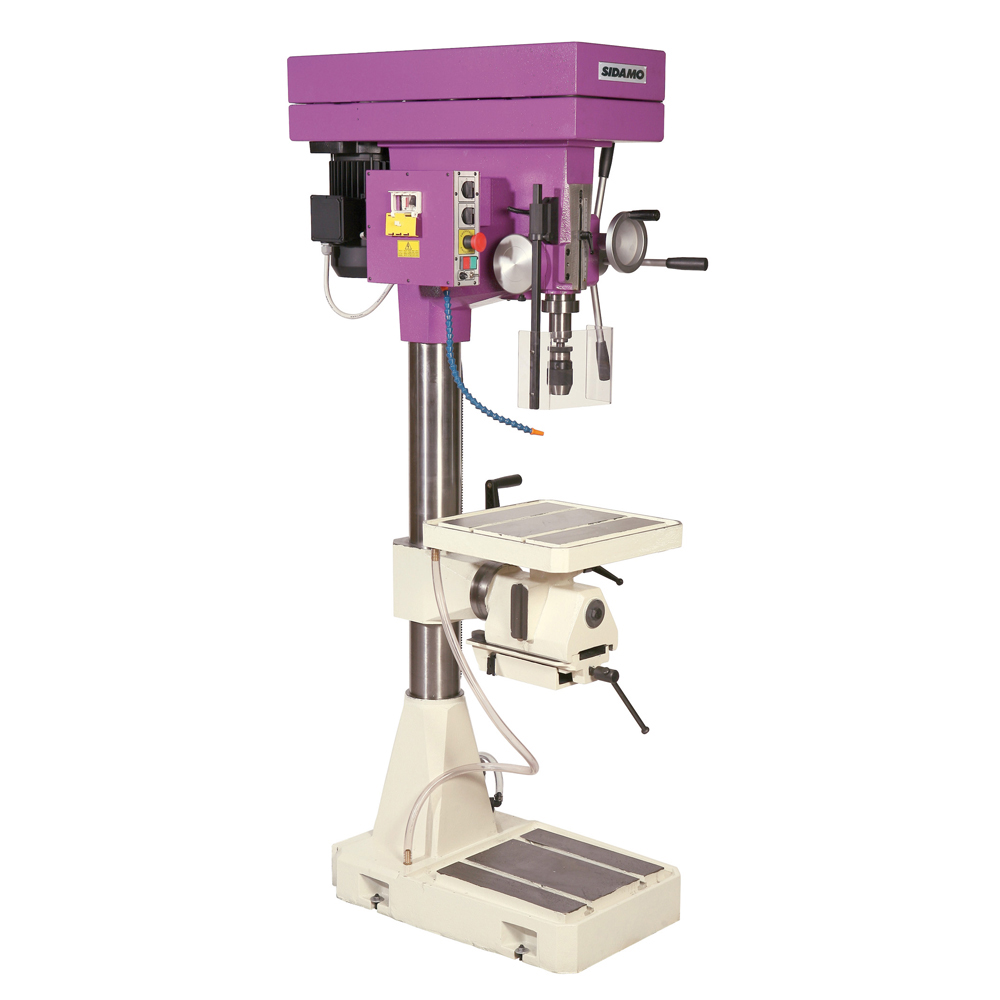

Perceuse sur colonne SPC 40 TE DL+ Sidamo, conçue pour un usage très intensif de perçage sous lubrification dans les métaux, matières plastiques et bois. Elle est fabriquée en Europe avec un bâti, une tête et un socle en fonte aciérée, et une colonne en acier. L’entraînement est assuré par des courroies trapézoïdales avec réglage rapide de la tension, la broche est montée sur roulements à billes et équipée d’un retour réglable par ressort de rappel.

La machine dispose d’un moteur 2 vitesses (0,8 / 1,47 kW) alimenté en 400 V triphasé, avec 14 vitesses de broche réglables de 45 à 1650 tr/min. Elle offre une capacité maximale de perçage de 40 mm avec un cône morse CM4. La broche a une course de 150 mm, la colonne a un diamètre de 120 mm. La table-étau réversible mesure 420 x 420 mm, avec un entraxe de rainurage de 150 mm. La distance broche-colonne est de 300 mm, la distance broche-base de 1150 mm et la distance broche-table de 50 à 610 mm. Le poids total est de 365 kg.

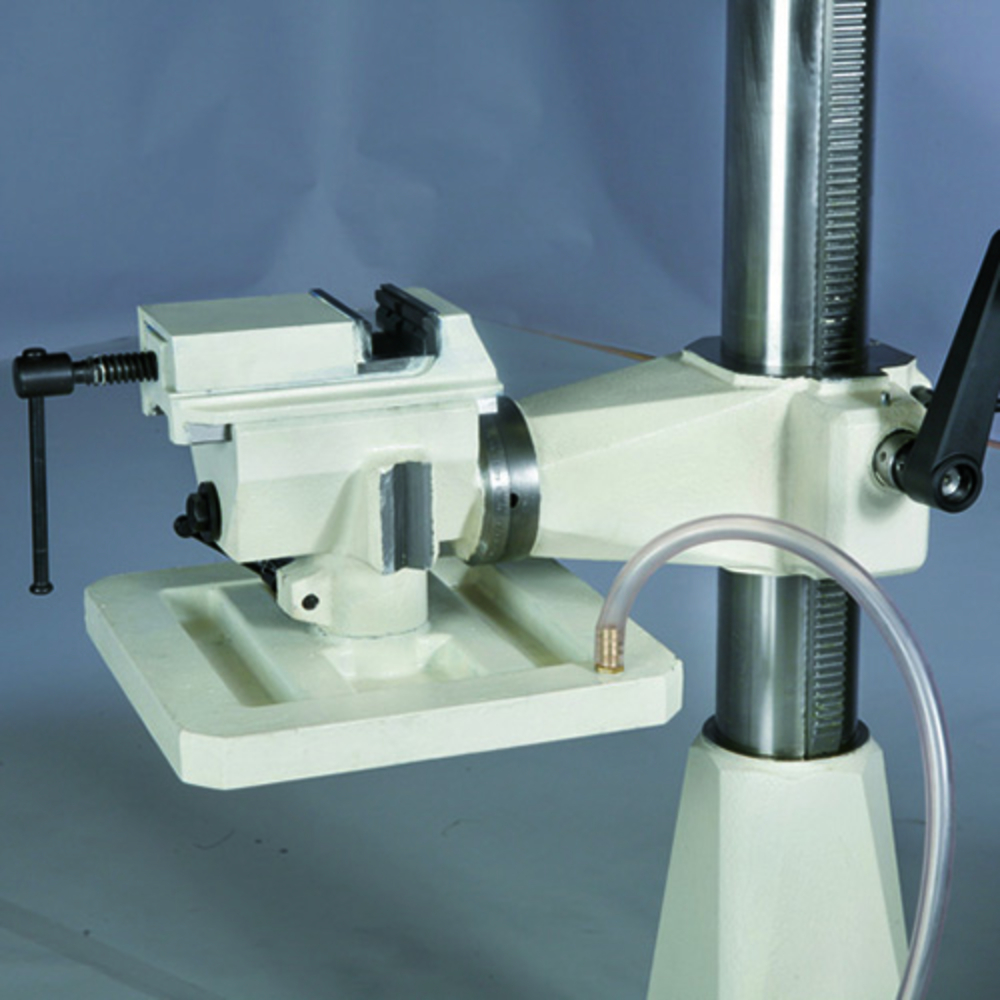

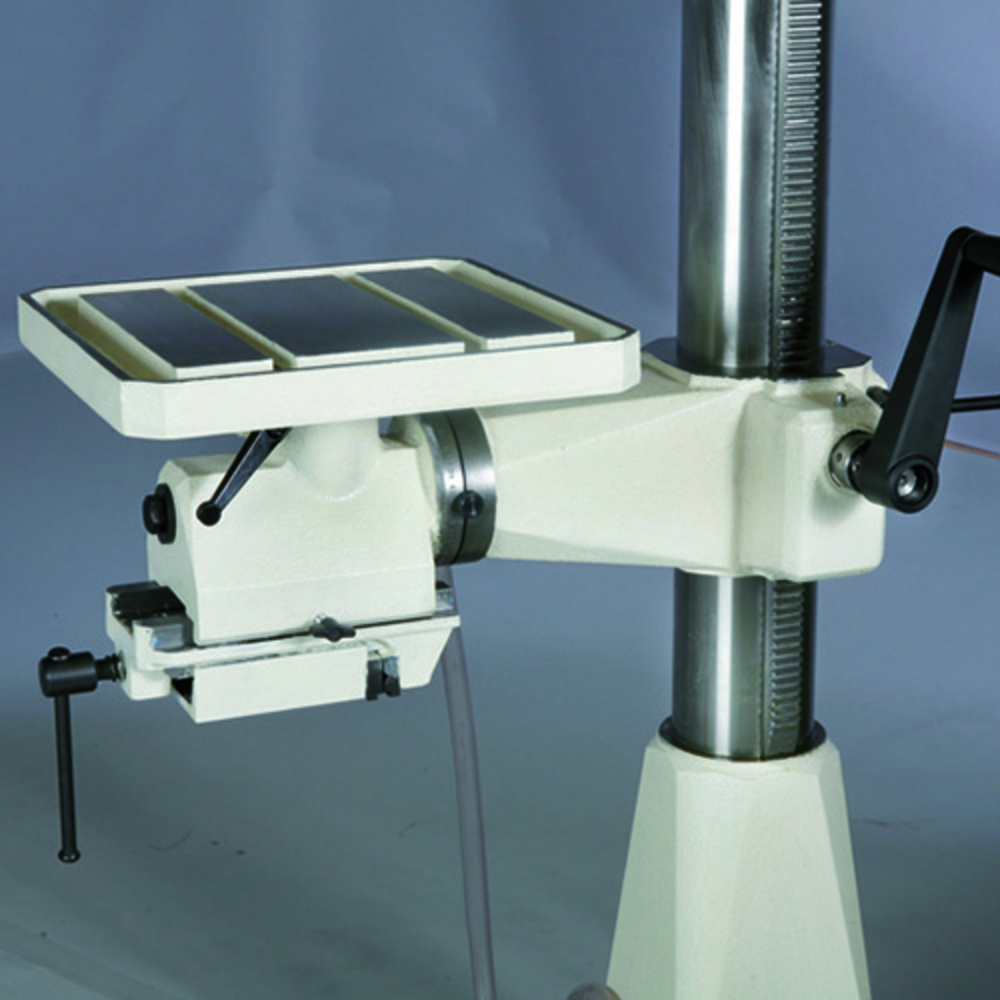

Le dispositif de table-étau est réversible en 3 positions, avec mors en « V » pour perçage de tubes, largeur de mors 130 mm, hauteur 40 mm et ouverture maximale de 150 mm. La table est montée sur glissière pour le centrage précis des pièces, son déplacement s’effectue par crémaillère avec graisseur de vis sans fin. La machine est équipée d’un volant pour descente lente de la broche.

L’équipement comprend un mandrin auto-serrant 16 mm, une queue de mandrin, un chasse cône, un écran de protection amovible asservi, un éclairage 24 V intégré, ainsi qu’un système d’arrosage avec électro-pompe et réservoir de 3 litres pour liquide de coupe (huile soluble diluée à 10-15%). Le débit d’arrosage est réglable via un robinet sur la tête de la perceuse.

La perceuse est livrée conditionnée dans une caisse bois sur palette, facilitant manutention et stockage. La machine doit être installée sur un sol béton d’environ 200 mm d’épaisseur, avec un espace libre d’au moins 800 mm derrière. Elle se fixe au sol via quatre trous d’embase.

Le fonctionnement est sécurisé par un arrêt coup de poing à accrochage, un micro-rupteur empêchant la mise en marche si le capot-poulies est ouvert, et une commande en très basse tension 24 V. La machine dispose d’une isolation électrique IP54 et d’un niveau sonore de 50 dB.

Les réglages essentiels incluent la butée de profondeur réglable via un vernier et une poignée, le réglage du jeu du fourreau, la tension des courroies trapézoïdales et la possibilité de descente lente de la broche via un volant spécifique.

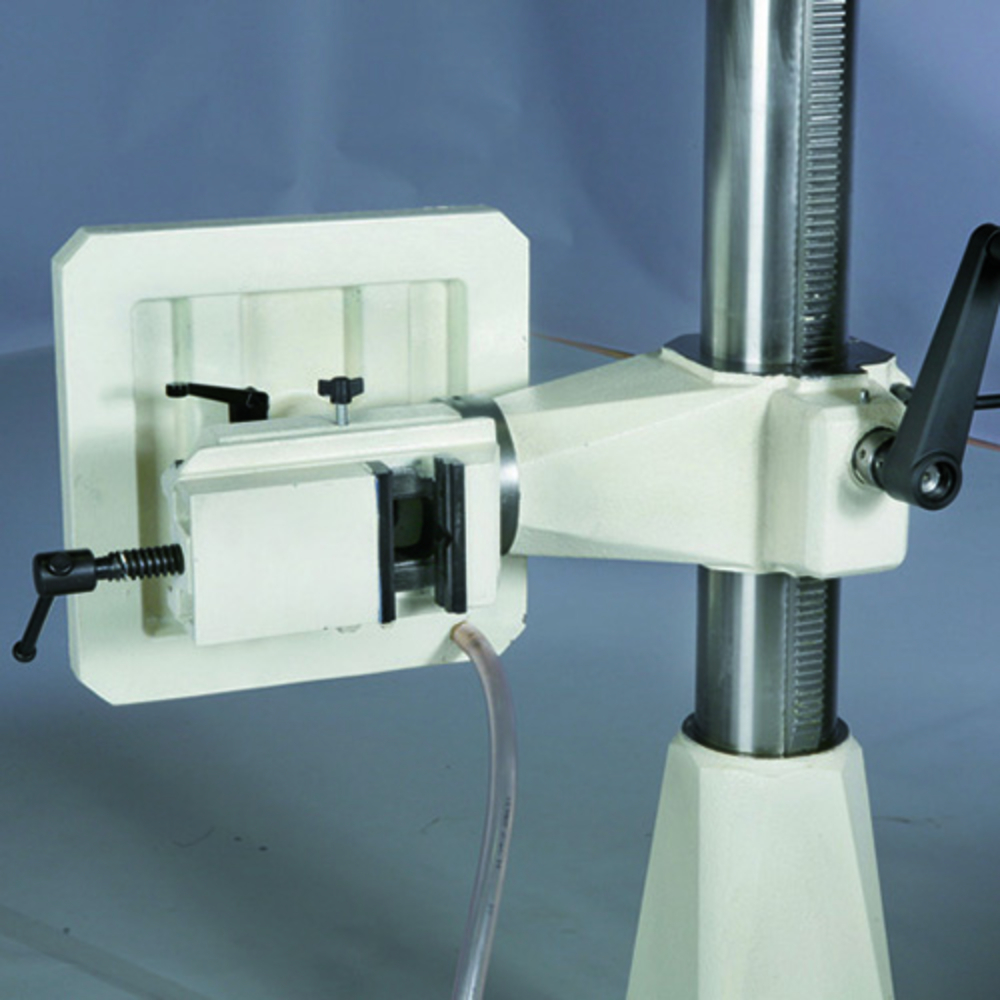

L’utilisation de la table-étau réversible nécessite de fixer solidement la pièce à usiner à l’aide d’un étau ou de brides. La table peut être déplacée verticalement, tournée sur elle-même, ou retournée en trois positions après retrait d’une goupille, avec précautions pour éviter tout risque de pincement.

Le changement d’outil s’effectue avec des forets en cône morse n°4 ou mandrin à queue CM4, avec montage/démontage assisté par un chasse cône.

La sélection des vitesses se fait en ouvrant le capot-poulies et en déplaçant les courroies selon un tableau de vitesses, avec une tension de courroie contrôlée (déformation d’environ 13 mm sous 5 kg). Un tableau détaillé recommande les vitesses adaptées selon le matériau et le diamètre du foret.

La mise en marche suit une séquence précise : réglage de la hauteur de table, fermeture de l’écran de protection, sélection de la vitesse, mise en route moteur, éclairage et arrosage. L’arrêt se fait en ordre inverse.

La maintenance comprend un nettoyage quotidien des copeaux, contrôle et remplissage du liquide de coupe, lubrification des parties coulissantes et de la broche, vérification des dispositifs de sécurité. Une maintenance hebdomadaire et mensuelle prévoit vidange du liquide, nettoyage approfondi, contrôle du serrage des vis et remplacement éventuel des pièces électriques.

La machine est conçue pour garantir sécurité et efficacité, avec des consignes strictes concernant la protection de l’opérateur (lunettes, gants, chaussures de sécurité, vêtements ajustés), la prévention des risques (ne pas forcer l’outil, ne pas utiliser d’accessoires non prévus, ne pas maintenir à la main les pièces à usiner), et les procédures de sécurité électrique.

Elle répond aux normes de sécurité et est conforme aux exigences européennes.

En résumé, la perceuse sur colonne SPC 40 TE DL+ Sidamo est un équipement robuste, performant et sécurisé, adapté aux travaux intensifs de perçage sous lubrification sur une large gamme de matériaux, avec une grande précision de réglage et une facilité d’utilisation et d’entretien.
