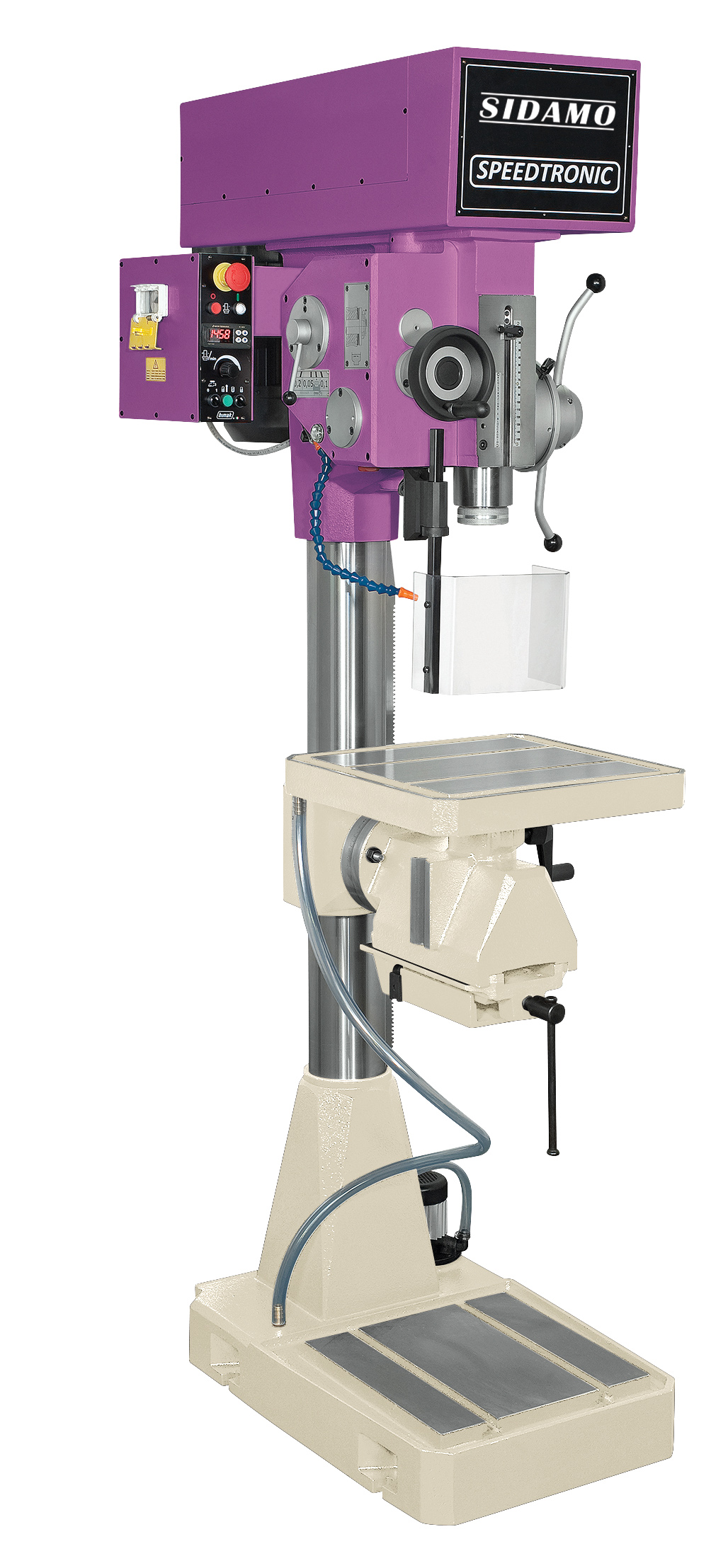

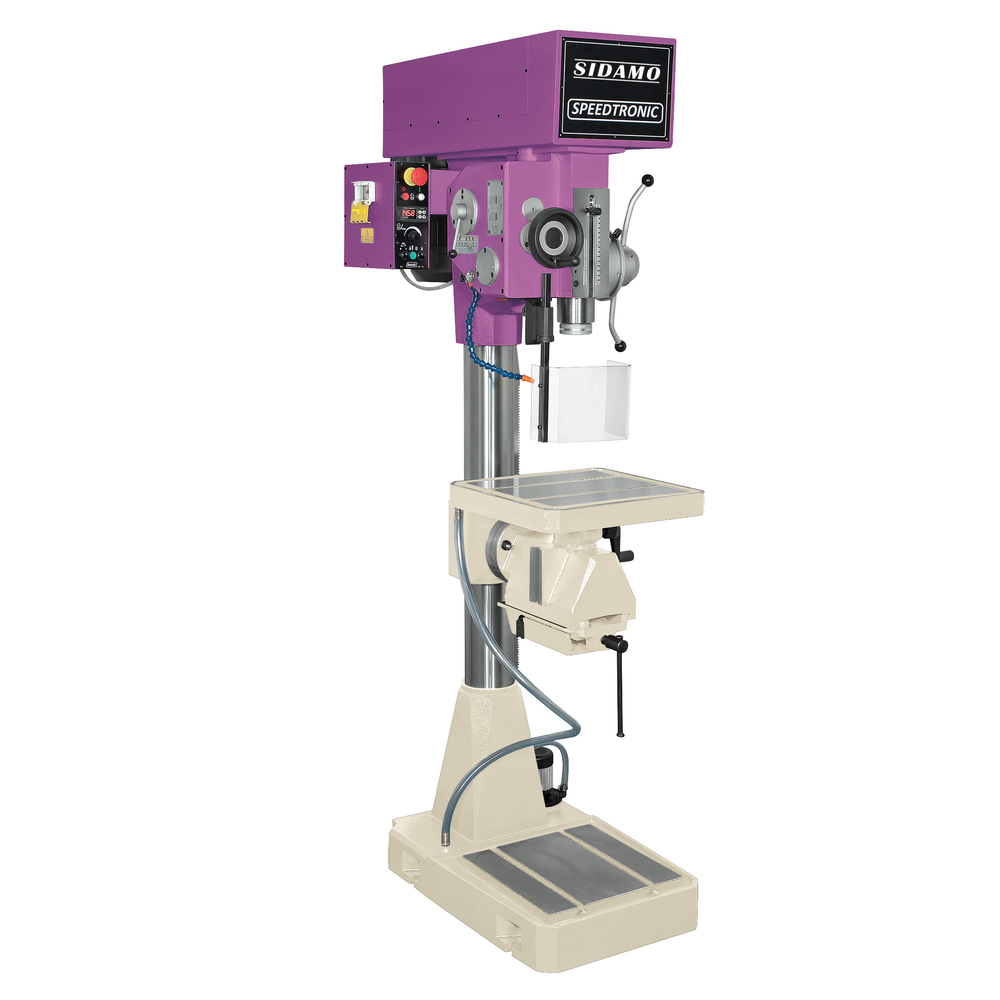

Perceuse sur colonne SPC 40 TE VEL DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601137
Référence : S06620601137
Découvrez Perceuse sur colonne SPC 40 TE VEL DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601137 disponible à l'achat
- Variateur électronique avec 14 vitesses de 80 à 2030 tr/mn
- Capacité de perçage maxi 40 mm pour métaux et bois
- Table-étau réversible avec mors en V pour tubes
- Commandes en basse tension 24 V pour sécurité accrue
- Puissance moteur 2.2 kW pour perçage intensif
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Descente lente, descente automatique (3 avances)
Variateur de vitesses électronique
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Table-étau réversible 3 positions (vernier gradué), mors en ""V"" pour le perçage de tubes
Etau monté sur glissière pour le centrage de la pièce à percer
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Le bâti, la tête et le socle sont en fonte aciérée, la colonne en acier, et les poulies en aluminium usiné. L’entraînement se fait par courroies trapézoïdales avec réglage rapide de la tension. La broche est montée sur roulements à billes avec un retour réglable par ressort de rappel.
Les commandes fonctionnent en très basse tension 24 V et comprennent marche/arrêt, voyant de mise sous tension, arrêt d'urgence à accrochage, et disjoncteur cadenassable 3 points. Un écran de protection amovible asservi et un éclairage 24 V assurent la sécurité et la visibilité. L’isolation électrique est conforme à la norme IP 54 et le niveau sonore est de 50 dB.
La table-étau est réversible en trois positions avec un vernier gradué, équipée de mors en « V » pour le perçage de tubes, d’une largeur de mors de 130 mm, d’une hauteur de mors de 40 mm et d’une ouverture de 150 mm. L’étau est monté sur glissière pour faciliter le centrage de la pièce à percer. La table se déplace par crémaillère avec un graisseur de la vis sans fin. La dimension de la table est de 420 x 420 mm avec un entraxe de rainurage de 150 mm.
Cette perceuse offre une capacité de perçage maximale de 40 mm avec un cône morse CM4, une course de broche de 150 mm, et des distances précises entre broche, colonne, base et table (300 mm, 1150 mm, 50-610 mm respectivement). Elle fonctionne sous alimentation 400 V triphasé avec une puissance de 2,2 kW.
Elle est livrée avec un mandrin auto-serrant et une queue de mandrin. La tropicalisation et la modification en 230 V triphasé sont disponibles sur demande.
Cette machine combine robustesse, précision et sécurité, adaptée aux opérations de perçage intensives sur divers matériaux.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
400.00
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
80 - 2030
Capacité de perçage maxi (mm)
40
Cône morse
CM4
Diam colonne (mm)
120
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
420 x 420
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Arrosage
Largeur de mors (mm)
130
Hauteur de mors (mm)
Ouverture (mm)
Descente automatique (mm/tr)
0,06 - 0,12 - 0,25
Descente lente
Taraudage semi-automatique
Non
Table à mouvements croisés
La descente de la broche peut être réalisée lentement ou automatiquement, avec trois avances possibles (0,06, 0,12 ou 0,25 mm par tour). L’utilisateur peut enclencher la descente automatique en tirant les leviers correspondants et sélectionner l’avance souhaitée. Il est aussi possible d’utiliser une avance manuelle micrométrique via un petit volant, utile notamment pour le fraisage.
La profondeur de perçage se règle à l’aide d’une butée de profondeur graduée, permettant d’arrêter la descente à la profondeur désirée. Le retour de la broche est assuré par un ressort de rappel réglable.
La table-étau est réversible en trois positions et peut être tournée, coulissée ou bloquée à l’aide de poignées et goupilles. L’étau monté sur glissière facilite le centrage de la pièce à percer. La table se déplace verticalement par crémaillère.
L’arrosage est assuré par une électropompe qui aspire un liquide de refroidissement (huile soluble additionnée d’eau) depuis la base de la machine. L’utilisateur commande l’arrosage par un interrupteur marche/arrêt et règle le débit via un robinet situé sur la tête de la perceuse.
En cas de fonctionnement non conforme, il est possible de régler le ressort de rappel de broche, le jeu du fourreau, la descente automatique et le joint de sécurité selon les procédures indiquées, notamment en ajustant des vis, leviers et poignées.
Le résultat attendu est un perçage précis et contrôlé dans les matériaux indiqués, avec un réglage fin de la vitesse, de la profondeur et de l’avance, tout en bénéficiant d’un arrosage continu pour le refroidissement.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux peut-on percer avec cette perceuse ?
Cette perceuse est conçue pour le perçage sous lubrification des métaux, des matières plastiques et du bois. Elle permet ainsi une grande polyvalence d’usage.
Quelle est la puissance et la vitesse de cette perceuse ?
Elle dispose d’une puissance de 2,2 kW et d’un variateur de vitesses électronique offrant 14 vitesses de broche, allant de 80 à 2030 tours par minute, pour un contrôle précis du perçage.
Comment est assurée la stabilité de la machine lors de l’utilisation ?
La colonne en acier robuste garantit une excellente stabilité et durabilité, essentielle pour un usage intensif en atelier.
Quels sont les équipements intégrés pour faciliter le perçage ?
La perceuse est livrée avec un mandrin auto-serrant, un écran asservi, un éclairage intégré, une table-étau réversible et un système d’arrosage pour le refroidissement pendant le perçage.
Quelles sont les dimensions et capacités de perçage de cette perceuse ?
Elle offre une capacité maximale de perçage de 40 mm, une course de broche de 150 mm, et une table de 420 x 420 mm avec un entraxe de rainurage de 150 mm, adaptée à diverses tailles de pièces.
