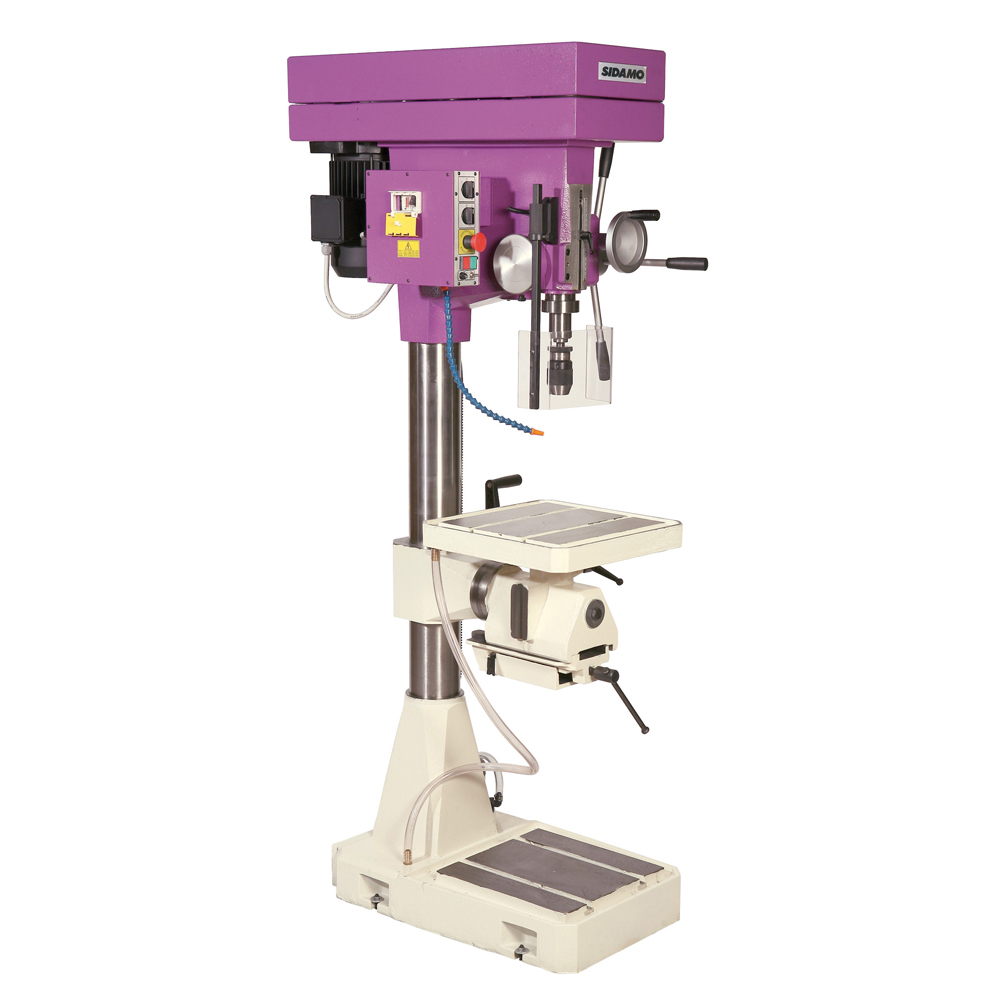

Perceuse fraiseuse SPC 40 TC DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601138
Référence : S06620601138
Découvrez Perceuse fraiseuse SPC 40 TC DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601138 disponible à l'achat
- Table à mouvements croisés pour une grande précision
- 14 vitesses de broche de 45 à 1650 tr/mn
- Capacité de perçage maxi 40 mm et fraisage 80 mm
- Moteur 0.8 / 1.47 kW avec alimentation 400 V tri
- Niveau sonore faible de 50 dB pour un confort optimal
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés, descente lente
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Moteur 2 vitesses
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
La broche est montée sur roulements à billes avec un retour réglable par ressort de rappel. Le moteur bi-vitesse permet d’atteindre 14 vitesses différentes, avec une plage de vitesse de broche de 45 à 1650 tr/min. Les commandes fonctionnent en très basse tension 24 V, incluant marche/arrêt, voyant de mise sous tension, arrêt coup de poing à accrochage et disjoncteur cadenassable 3 points. La machine est équipée d’un écran de protection amovible asservi et d’un éclairage 24 V. L’isolation électrique est classée IP 54, garantissant une bonne protection contre la poussière et les projections d'eau. Le niveau sonore est de 50 dB, assurant un environnement de travail confortable.
Le déplacement de la table s’effectue par crémaillère, avec graissage de la vis sans fin. La machine peut être tropicalisée ou modifiée en 230 V triphasé sur demande. Elle est livrée avec un mandrin auto-serrant et une queue de mandrin.
Caractéristiques techniques détaillées :
- Hauteur : 185 cm
- Largeur : 47,5 cm
- Longueur : 90 cm
- Poids net : 570 kg
- Puissance moteur : 0,8 / 1,47 kW
- Alimentation : 400 V triphasé
- Vitesse de broche : 45 à 1650 tr/min
- Capacité maximale de perçage : 40 mm
- Capacité de fraisage : 80 mm
- Cône morse : CM4
- Diamètre de colonne : 140 mm
- Course de broche : 150 mm
- Nombre de vitesses : 14
- Distance broche-colonne : 300 mm
- Distance broche-base : 1150 mm
- Distance broche-table : 50 à 610 mm
- Dimensions de la table : 300 x 540 mm
- Entraxe rainurage table : 150 mm
- Course transversale / longitudinale : 300 x 410 mm
- Table à mouvements croisés
- Éclairage intégré
- Écran asservi
- Arrosage intégré
- Descente lente
Cette perceuse fraiseuse est conçue pour offrir robustesse, précision et sécurité, adaptée aux travaux intensifs dans divers matériaux avec un équipement complet et des options de personnalisation selon les besoins spécifiques.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
570.00
Puissance (kW)
0.8 / 1.47
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
45-1650
Capacité de perçage maxi (mm)
40
Capacité de fraisage (mm)
80
Cône morse
CM4
Diam colonne (mm)
140
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
300 x 540
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
300 x 410
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Pour le fonctionnement, la machine dispose d’une table à mouvements croisés qui se déplace par crémaillère. Il est recommandé de lubrifier fréquemment les guides coulissants de la table ainsi que les vis pour assurer un déplacement fluide et éviter l’usure. Lors de l’utilisation de la table pour le fraisage, l’axe non utilisé doit être bloqué avec les poignées prévues à cet effet.
La mise en marche s’effectue en plusieurs étapes : monter l’axe dans le corps du protecteur, le positionner et serrer la vis, débloquer l’arrêt d’urgence, sélectionner la vitesse avec le commutateur, allumer la machine avec le bouton, puis presser le bouton de mise en marche. La vitesse de broche est réglable, avec 14 vitesses disponibles, et la descente lente peut être activée en appuyant sur un cabestan dédié.
Le perçage s’arrête à la profondeur souhaitée en réglant la butée de profondeur sur la règle millimétrée, puis en bloquant la poignée. La broche est contrebalancée par un ressort de rappel réglable, que l’opérateur doit ajuster pour éviter un retour trop brutal de la broche.
L’arrosage est assuré par une électropompe qui aspire le liquide de refroidissement dans la base de la machine. L’utilisateur actionne l’interrupteur marche/arrêt de l’arrosage situé sur la commande de la perceuse, et peut régler le débit via un robinet sur la tête de la machine. Le remplissage du liquide s’effectue par des orifices situés sur la base.
En cas de fonctionnement non conforme, il est précisé que les défauts ou dysfonctionnements doivent être signalés immédiatement à un réparateur agréé ou au revendeur. Aucune modification ou reconversion de la machine ne doit être effectuée.
L’utilisation est réservée à des personnes ayant pris connaissance et compris la notice d’utilisation, respectant les règles de sécurité et d’entretien. Le fonctionnement doit être réalisé avec des forets ou fraises en bon état, adaptés à la vitesse indiquée sur la plaque signalétique.
Le résultat attendu est un perçage précis et maîtrisé, avec une descente lente possible pour un contrôle accru, dans un environnement de travail où la lubrification et l’arrosage contribuent à la qualité du perçage et à la longévité de la machine.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette perceuse peut-elle percer efficacement ?
Cette perceuse est conçue pour le perçage sous lubrification des métaux, matières plastiques et bois. Elle convient donc à une large gamme de matériaux courants en atelier.
Quelles sont les caractéristiques techniques permettant un usage intensif ?
La colonne est en acier robuste, ce qui assure une grande stabilité. Le moteur offre deux vitesses avec 14 réglages différents, adaptés à divers besoins de perçage.
Comment se réalise la lubrification pendant le perçage ?
Le produit est équipé d’un système d’arrosage intégré, permettant une lubrification continue pendant le perçage pour améliorer la qualité et la durée de vie des outils.
Quels sont les réglages possibles pour la table et la broche ?
La table offre des mouvements croisés avec une course transversale de 300 mm et longitudinale de 410 mm. La broche a une course de 150 mm et plusieurs distances réglables pour s’adapter aux différentes pièces.
Quelles fonctionnalités facilitent la précision et le confort d’utilisation ?
La perceuse dispose d’un éclairage intégré et d’une descente lente pour un contrôle précis. Elle est également livrée avec un mandrin auto-serrant et une queue de mandrin pour un changement rapide des outils.
