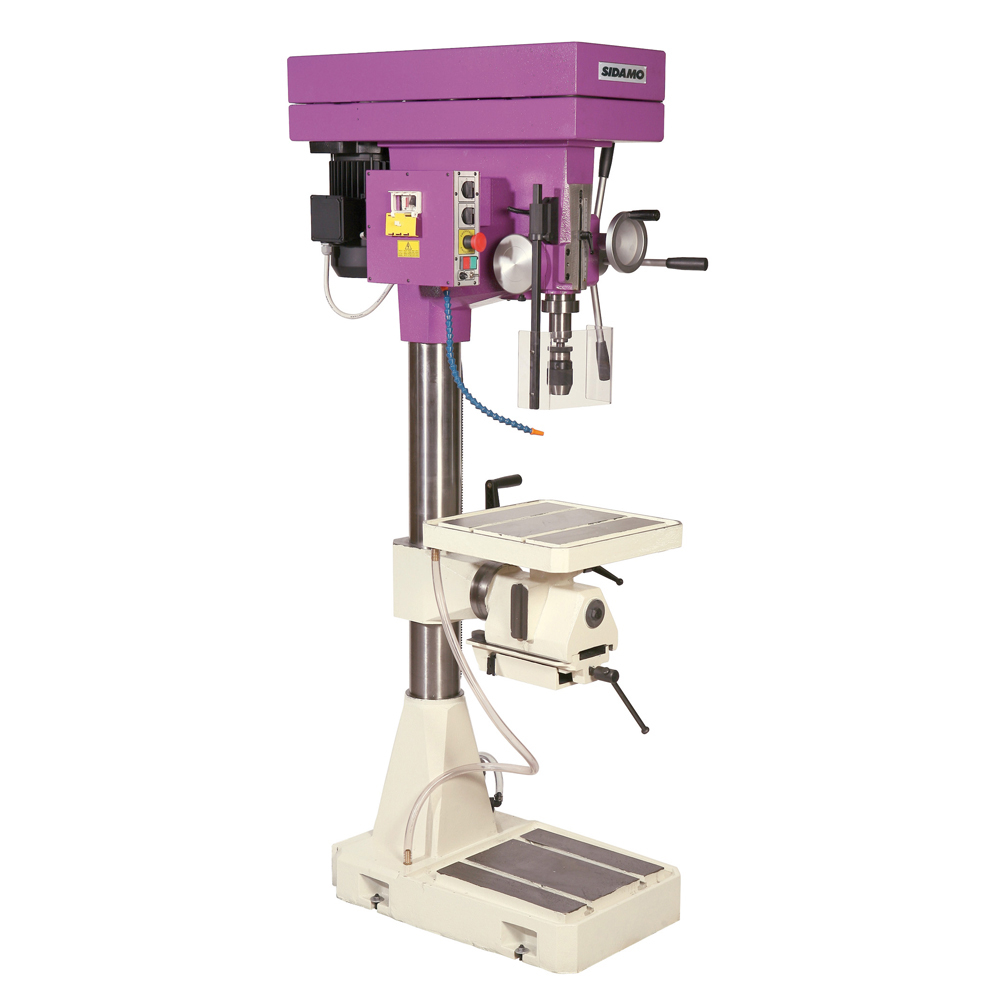

Perceuse fraiseuse SPC 40 TC VEL DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601142
Référence : S06620601142
Découvrez Perceuse fraiseuse SPC 40 TC VEL DA DL pour perçage sous lubrification des métaux, plastiques et bois SIDAMO - 20601142 disponible à l'achat
- Variateur électronique avec 14 vitesses pour précision optimale
- Capacité de perçage jusqu’à 40 mm et fraisage 80 mm
- Descente automatique réglable sur 3 avances pour contrôle parfait
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Table à mouvements croisés, variateur de vitesses électronique, descente lente, descente automatique (3 avances)
Bâti, tête et socle en fonte aciérée
Colonne en acier
Poulies en aluminium usiné
Entraînement par courroies trapézoïdales avec réglage rapide de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Commandes très basse tension 24 V :
- marche/arrêt
- voyant de mise sous tension
- arrêt coup de poing à accrochage
- disjoncteur cadenassable 3 points
Ecran de protection amovible asservi
Eclairage 24 V
Isolation électrique IP 54
Niveau sonore 50 dB
Déplacement de la table par crémaillère, graisseur de la vis sans fin
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livrée avec mandrin auto-serrant et queue de mandrin
Les caractéristiques techniques principales sont les suivantes :
- Puissance moteur : 2,2 kW
- Alimentation : 400 V triphasé
- Capacité de perçage maximale : 40 mm
- Capacité de fraisage : 80 mm
- Cône morse : CM4
- Diamètre de colonne : 140 mm
- Course de broche : 150 mm
- Nombre de vitesses : 14
- Distances importantes : broche-colonne 300 mm, broche-base 1150 mm, broche-table 50 à 610 mm
- Dimensions de la table : 300 x 540 mm avec entraxe de rainurage de 150 mm
- Course transversale et longitudinale de la table : 300 x 410 mm
- Descente automatique avec trois avances possibles : 0,06 / 0,12 / 0,25 mm par tour
- Descente lente disponible
- Éclairage intégré
- Écran asservi pour affichage digital de la vitesse
- Arrosage intégré avec électropompe aspirant le liquide de refroidissement dans la base (capacité 2 à 3 litres), réglable par robinet situé sur la tête côté gauche
La machine est livrée avec un mandrin auto-serrant et une queue de mandrin. La table est à mouvements croisés, facilitant les opérations de fraisage avec possibilité de blocage de l’axe non utilisé. La descente de la broche est réglable avec une butée de profondeur et un ressort de rappel ajustable pour garantir un fonctionnement optimal.
Le fonctionnement du variateur de vitesse est simple et sécurisé : un interrupteur blanc active le ventilateur puis la rotation de la broche, la vitesse est ajustable via un potentiomètre et affichée sur un écran digital. Les commandes intègrent également l’éclairage et l’arrosage, avec un arrêt d’urgence à coup de poing.
La perceuse est conçue pour une utilisation en atelier sur sol béton stable et nécessite un entretien régulier comprenant lubrification quotidienne des parties coulissantes et graissage périodique du fourreau et des dispositifs d’avance. Les huiles recommandées sont ESSO Teresso 32 ou MOBIL OIL DTE Médium.
Le niveau sonore est inférieur à 50 dB(A), assurant un environnement de travail confortable. La machine pèse 365 kg.
Côté sécurité, l’opérateur doit porter des équipements adaptés (lunettes, protections auditives, chaussures de sécurité, gants pour certaines opérations) et respecter les consignes de montage, d’utilisation et de maintenance. La perceuse est conforme aux normes européennes, notamment directives machines, basse tension, compatibilité électromagnétique, DEEE, RoHS, bruit et vibrations.
La garantie constructeur est de 3 ans, couvrant la réparation ou le remplacement des pièces défectueuses sous réserve du respect des conditions d’utilisation et d’entretien.
Dimensions hors tout : hauteur 1850 mm, largeur 900 mm, profondeur 705 mm.
Cette perceuse est un équipement robuste, performant et sécurisé, adapté aux travaux exigeants de perçage et fraisage avec lubrification, offrant une grande précision et une facilité d’utilisation grâce à ses réglages fins et son variateur électronique.
Hauteur (cm)
185.00
Largeur (cm)
47.50
Longueur (cm)
90.00
Poids net (Kg)
600.00
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
80 - 2030
Capacité de perçage maxi (mm)
40
Capacité de fraisage (mm)
80
Cône morse
CM4
Diam colonne (mm)
140
Course de broche (mm)
150
Nombre de vitesses
14
d: distance broche colonne (mm)
300
e: distance broche base (mm)
1 150
f: distance broche table (mm)
50-610
Dimension de table (mm)
300 x 540
Entraxe rainurage table (mm)
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Course transversale / longitudinale (mm)
300 x 410
Descente automatique (mm/tr)
0,06 - 0,12 - 0,25
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La table de travail est à mouvements croisés et se déplace par crémaillère, avec un graisseur pour la vis sans fin. Elle offre une course transversale et longitudinale de 300 x 410 mm, et peut être bloquée sur un axe non utilisé lors des opérations de fraisage. La descente de la broche peut être manuelle, lente ou automatique avec trois avances possibles (0,06 / 0,12 / 0,25 mm par tour), réglables via des leviers. Une butée de profondeur est ajustable pour arrêter le perçage à la profondeur souhaitée.
L'arrosage est intégré et assuré par une électropompe aspirant le liquide de refroidissement dans la base, avec un réglage du débit par robinet sur la tête de la machine. L'utilisateur active l'arrosage via un interrupteur dédié.
Avant utilisation, la machine doit être placée sur une surface plane et stable, bien éclairée. Le mandrin doit être équipé d'un foret approprié, fermement bloqué, avec une vitesse adaptée au matériau percé (métaux, plastiques, bois). La table doit être maintenue propre et non encombrée.
En cas de fonctionnement non conforme, il est possible de régler la butée de profondeur, la descente automatique, le ressort de rappel de broche, le jeu du fourreau et le joint de sécurité, selon les indications fournies.
Le résultat attendu est un perçage ou fraisage précis sous lubrification, avec un fonctionnement fluide grâce aux réglages fins du variateur de vitesse, de la descente et de la table. L'éclairage intégré et le faible niveau sonore (inférieur à 50 dB) contribuent à un environnement de travail confortable.
L'entretien régulier inclut la lubrification quotidienne des parties coulissantes, le graissage périodique du fourreau et des dispositifs d'avance, ainsi que le remplissage et le réglage du liquide de refroidissement pour l'arrosage.
Toutes ces opérations doivent être réalisées conformément aux instructions pour garantir un fonctionnement optimal et un rendement conforme aux usages exprimés.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités maximales de perçage et de fraisage de cette perceuse ?
La perceuse SPC40 TC VEL DA DL permet un perçage maximal de 40 mm et un fraisage jusqu’à 80 mm. Ces capacités couvrent une large gamme d’applications sur métaux, matières plastiques et bois.
Comment fonctionne le variateur de vitesses électronique et quelles plages de vitesses sont disponibles ?
Le variateur électronique offre 14 vitesses réglables de 80 à 2030 tours par minute. La vitesse est ajustée via un potentiomètre et affichée sur un écran digital, assurant un réglage précis adapté au matériau et à l’outil utilisé.
Quels sont les réglages possibles pour la descente automatique de la broche ?
La descente automatique propose trois avances sélectionnables : 0,06, 0,12 et 0,25 mm par tour. Il est aussi possible de régler une descente lente et de prépositionner la profondeur de perçage grâce à une butée avec vernier gradué.
Quels dispositifs de sécurité sont intégrés à cette perceuse ?
La machine est équipée d’un arrêt d’urgence à coup de poing, d’un carter de protection des courroies, d’un kit de protection mandrin en Plexiglas amovible, et respecte les directives européennes (machine, basse tension, compatibilité électromagnétique, bruit, vibrations). L’opérateur doit porter des protections individuelles adaptées (lunettes, protections auditives, chaussures de sécurité, gants).
Comment est assuré l’arrosage et le refroidissement pendant l’usinage ?
L’arrosage est intégré avec une électropompe aspirant le liquide de refroidissement (huile soluble additionnée d’eau) dans la base (capacité 2 à 3 litres). Le débit est réglable par un robinet situé sur la tête de la perceuse côté gauche, permettant un refroidissement efficace lors des opérations de perçage et fraisage.
Quels sont les critères essentiels à vérifier pour choisir une perceuse d’atelier comme celle-ci ?
Il convient de vérifier la puissance moteur (ici 2,2 kW), la capacité de perçage maximale, la présence d’un variateur de vitesses pour s’adapter aux matériaux, la robustesse de la colonne (acier 140 mm de diamètre), la précision offerte par la table à mouvements croisés et la présence de dispositifs de sécurité conformes aux normes en vigueur.
