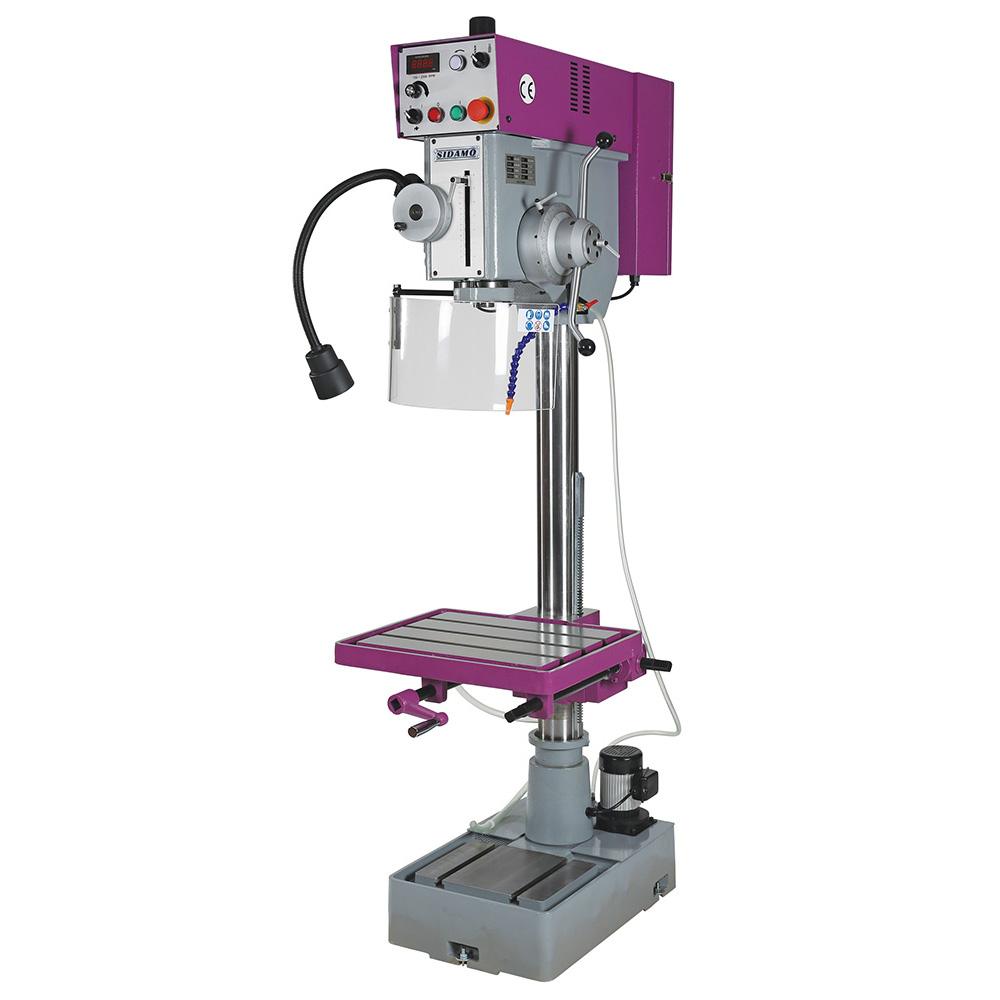

Perceuse taraudeuse 30 CV DA pour perçage et taraudage sous lubrification des métaux, plastiques et bois SIDAMO - 20502064
Référence : S06620502064
Découvrez Perceuse taraudeuse 30 CV DA pour perçage et taraudage sous lubrification des métaux, plastiques et bois SIDAMO - 20502064 disponible à l'achat
- Bâti en fonte aciérée pour une grande robustesse
- Taraudage semi-automatique avec retour instantané
- Variateur de vitesse électronique de 150 à 2500 tr/mn
- Descente automatique avec 3 avances précises
- Capacité de perçage jusqu’à 30 mm et taraudage M16
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier
Broche montée sur roulements à billes
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Sectionneur cadenassable 4 points
Système de taraudage semi-automatique + retour instantané
Descente automatique 3 avances 0,2 / 0,1 / 0,05 mm/tr
Ecran de protection de mandrin amovible asservi
Large table mécanicien, déplacement de la table par crémaillère
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Eclairage à LED 24 V
Livrée avec : Accessoires livrés de série :
- Mandrin porte taraud M3 à M16
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSH 7 et jeu de brides
Caractéristiques techniques principales :
- Puissance moteur : 1,5 kW, alimentation 400 V triphasé
- Vitesse de broche variable de 150 à 2500 tr/min, affichage digital et variateur électronique
- Descente automatique à 3 avances : 0,05 / 0,1 / 0,2 mm par tour, avec système de taraudage semi-automatique et retour instantané
- Capacité de perçage maxi : 30 mm
- Capacité de taraudage maxi : M16
- Cône morse CM3
- Course de broche : 150 mm
- Dimensions table : 500 x 400 mm, avec rainurage en T (2 x 87,5 mm)
- Dimensions machine (L x H x P) : 920 x 1880 x 640 mm
- Poids : 228,5 kg
- Éclairage LED intégré
- Écran de protection mandrin amovible et asservi
- Arrosage intégré avec pompe liquide de coupe, bac de 6 litres minimum
- Arrêt coup de poing à accrochage et sectionneur général cadenassable
- Large table mécanicien avec récupérateur de lubrifiant, déplacement par crémaillère
- Butée de profondeur d’usinage réglable, avec trois modes de descente (manuelle, lente, automatique)
- Accessoires livrés de série : mandrin porte-taraud M3 à M16, mandrin auto-serrant 16 mm, queue de mandrin CM3, chasse cône, étau BSH 7, jeu de brides
Fonctionnement et usages :
- Destinée au perçage et taraudage sous lubrification, adaptée aux métaux ferreux et non ferreux, plastiques et bois
- Variateur électronique permet un réglage précis de la vitesse de rotation de broche, adapté au diamètre de l’outil et au matériau (voir diagramme vitesse/diamètre page 17)
- Système de descente automatique de la broche avec réglage de la vitesse d’avance et butée de profondeur pour un usinage précis et reproductible
- En mode taraudage, descente automatique désactivée, descente semi-automatique avec inversion automatique du sens de rotation pour un taraudage efficace
- Pompe de liquide de coupe avec réglage du débit pour assurer la lubrification et le refroidissement de l’outil, indispensable pour la plupart des métaux
- Table mobile en hauteur et pivotante, avec fixation solide des pièces à usiner par étau ou brides pour garantir sécurité et précision
- Écran de protection mandrin réglable en hauteur et rotation, avec micro-rupteur de sécurité
Sécurité et recommandations :
- Port obligatoire d’équipements de protection individuelle (lunettes, protection auditive, chaussures de sécurité)
- Ne jamais maintenir les pièces à la main, utiliser étau et brides
- Ne pas utiliser d’outils endommagés, respecter les vitesses d’usinage recommandées
- Ne pas forcer l’outil, appliquer une pression modérée
- Nettoyage régulier de la machine, collecte des copeaux avec précautions (gants, lunettes)
- Ne pas utiliser la machine en milieu humide ou inflammable
- Maintenir la machine propre, vérifier l’état des câbles et protections avant chaque utilisation
- Stockage dans un endroit sec et sécurisé
Conditionnement, manutention et installation :
- Livrée sur palette, avec dispositif d’amarrage
- Poids important (228,5 kg), manutention avec moyens adaptés et plusieurs personnes
- Fixation obligatoire au sol pour stabilité, surface plane et non glissante recommandée
- Installation en environnement tempéré (5 à 35 °C), humidité < 90 %, ventilation et éclairage suffisants
- Montage obligatoire des accessoires avant utilisation (bras de descente, manivelle, flexible et robinet liquide de coupe, mandrins, étau)
- Raccordement électrique par personnel qualifié, respect des normes, vérification du sens de rotation moteur et pompe
La perceuse SIDAMO 30 CV DA avec étau et mandrin est une machine industrielle complète, performante et sécurisée, adaptée aux travaux exigeants de perçage et taraudage avec un grand confort d’utilisation grâce à ses commandes électroniques, son système de descente automatique, son écran de protection et son arrosage intégré.
Hauteur (cm)
193.00
Largeur (cm)
56.00
Longueur (cm)
89.00
Poids net (Kg)
243.50
Puissance (kW)
1.5
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
150 : 2500
Capacité de perçage maxi (mm)
30
Capacité de taraudage maxi (mm)
M16
Cône morse
CM3
Diam colonne (mm)
92
Course de broche (mm)
150
Nombre de vitesses
Variable

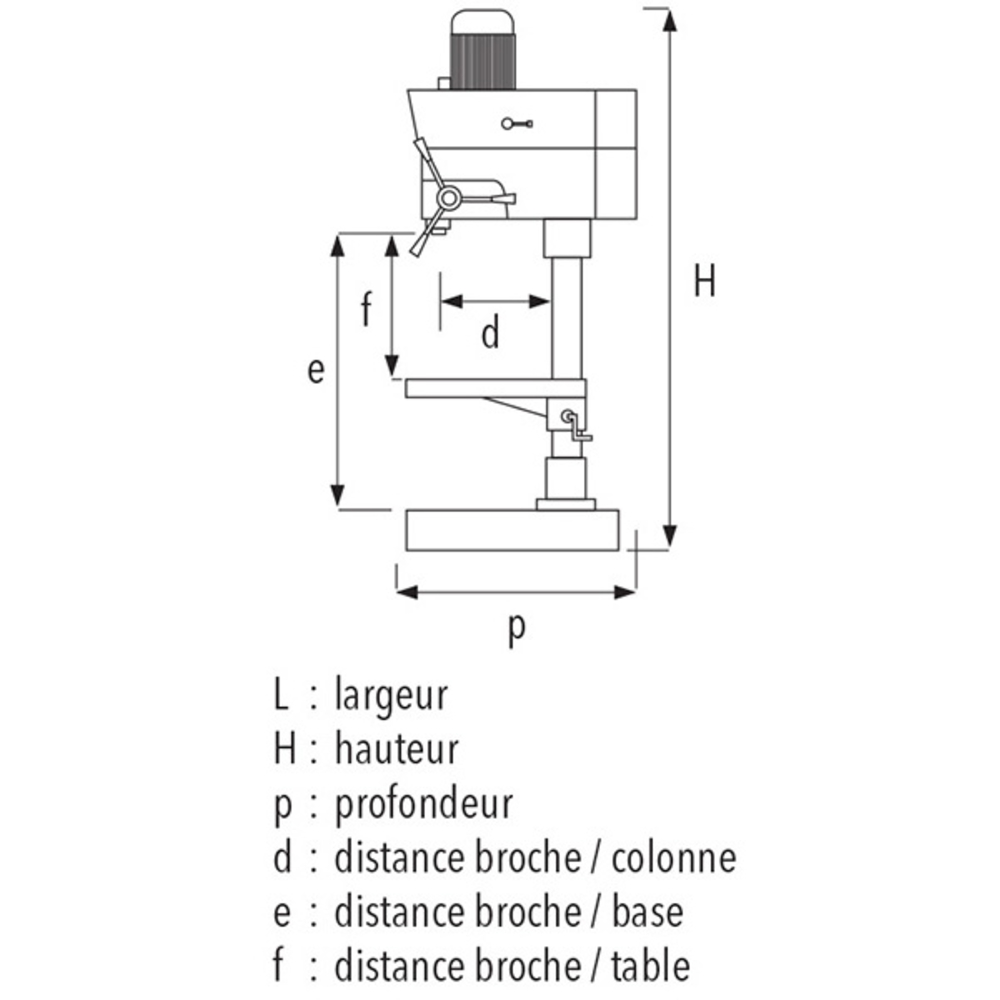

d: distance broche colonne (mm)
240
e: distance broche base (mm)
1 180
f: distance broche table (mm)
340 - 750
Dimension de table (mm)
500 x 400
Entraxe rainurage table (mm)
2 x 87,5
Eclairage
oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
0.05 - 0.1 - 0.2
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Le fonctionnement général consiste à sélectionner la vitesse de rotation de la broche via un variateur électronique, adaptée au diamètre de l’outil et au matériau, puis à mettre en marche la broche et la pompe de liquide de coupe. Pour le perçage, l’utilisateur descend manuellement la broche jusqu’au contact avec la pièce, puis enclenche la descente automatique si souhaité, qui s’arrête automatiquement à la profondeur réglée. Pour le taraudage, la descente automatique est désactivée, la descente se fait semi-automatiquement avec inversion automatique du sens de rotation de la broche pour extraire le taraud à la fin de l’usinage.
L’écran de protection mandrin doit être monté et réglé avant toute utilisation, et la pièce doit être fixée par étau ou brides sur la table. La lubrification est assurée par une pompe qui alimente en liquide de coupe la zone d’usinage, avec un débit réglable. L’utilisateur doit toujours porter les équipements de protection individuelle adaptés et respecter les consignes de sécurité spécifiques à l’usage de la machine.
Lors du perçage, il convient de ne pas exercer une pression excessive sur l’outil et de ne pas commencer l’usinage en butée contre la pièce. Après chaque opération, la broche doit être relevée en position haute. En cas de taraudage, la vitesse de rotation de la broche est limitée à 200 tr/min et le sens de rotation s’inverse automatiquement à la fin du taraudage. L’utilisateur accompagne la remontée de la broche à la main.
La table peut être déplacée verticalement et pivotée, toujours machine arrêtée, pour positionner correctement la pièce à usiner. La machine intègre un variateur électronique pour un réglage précis de la vitesse de broche, un système de descente automatique avec plusieurs avances, un écran de protection mandrin ajustable, et un système d’arrosage intégré.
En cas de dysfonctionnement ou d’incident, il est recommandé de couper l’alimentation et de vérifier les réglages avant de reprendre l’utilisation.
Ce résumé reflète strictement les informations d’usage et de fonctionnement telles qu’exprimées dans la notice d’instructions fournie.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse sur colonne 30 CV DA SIDAMO ?
Cette perceuse taraudeuse sur colonne est équipée d’un moteur de 1,5 kW alimenté en 400 V triphasé. Elle dispose d’une vitesse de broche variable de 150 à 2500 tr/min, avec affichage digital et variateur électronique. Sa colonne en acier de 92 mm de diamètre supporte une table de 500 x 400 mm, réglable en hauteur et pivotante, avec rainurage en T. La machine permet un perçage jusqu’à 30 mm de diamètre et un taraudage jusqu’à M16.
Quels systèmes facilitent le perçage et le taraudage sur cette machine ?
La machine intègre un système de descente automatique à trois avances réglables (0,05 / 0,1 / 0,2 mm par tour) et un système de taraudage semi-automatique avec retour instantané. Elle est également équipée d’un arrosage intégré avec pompe et bac de liquide de coupe de 6 litres minimum, assurant la lubrification nécessaire pendant l’usinage.
Comment la sécurité de l’opérateur est-elle assurée lors de l’utilisation ?
La perceuse est dotée d’un écran de protection mandrin amovible et asservi avec micro-rupteur de sécurité qui empêche la mise en marche si l’écran n’est pas fermé. Un arrêt coup de poing à accrochage et un sectionneur général cadenassable garantissent l’arrêt d’urgence. L’utilisation impose le port obligatoire d’équipements de protection individuelle (lunettes, protection auditive, chaussures de sécurité) et le maintien des pièces à usiner fixées par étau ou brides.
Quels sont les critères à respecter pour l’installation et la mise en service ?
La machine doit être fixée sur un sol plat, stable et non glissant, avec un espace libre d’au moins 800 mm derrière. L’environnement doit être tempéré (5 à 35 °C), ventilé, et éclairé à minimum 300 LUX. Le raccordement électrique doit être réalisé par un personnel qualifié, en respectant les normes et en vérifiant le sens de rotation de la broche et de la pompe. La machine doit être nettoyée avant première utilisation pour retirer la graisse protectrice antirouille.
Comment régler la profondeur d’usinage et la vitesse de descente de la broche ?
La profondeur d’usinage peut être réglée manuellement, en descente lente ou en descente automatique via une butée de profondeur réglable sur la façade. La descente automatique propose trois vitesses (0,05 / 0,1 / 0,2 mm/tr) sélectionnables par levier, adaptées au diamètre de l’outil et au matériau. La vitesse de rotation de broche est variable entre 150 et 2500 tr/min, ajustable par potentiomètre avec affichage digital.
Comment se déroule la procédure de perçage avec cette machine ?
Avant perçage, il faut s’assurer que l’outil est bien fixé, la pièce solidement bloquée, et l’écran de protection fermé. La machine est mise sous tension, le mode « perçage » sélectionné, et la pompe liquide de coupe activée si nécessaire. La vitesse de rotation est ajustée selon le matériau et l’outil. Le perçage s’effectue en exerçant une pression modérée sur la broche. Après l’opération, la broche est relevée, la machine arrêtée et l’écran de protection ouvert.
Quels sont les principes spécifiques au taraudage avec cette perceuse ?
Le taraudage s’effectue uniquement en mode descente manuelle, la descente automatique étant désactivée. Le variateur électronique gère la vitesse de rotation limitée à 200 tr/min et permet l’inversion automatique du sens de rotation à la fin du taraudage pour le dégagement du taraud. L’opérateur doit accompagner lentement la remontée de la broche. Comme pour le perçage, la pièce doit être solidement fixée et l’écran de protection fermé.
