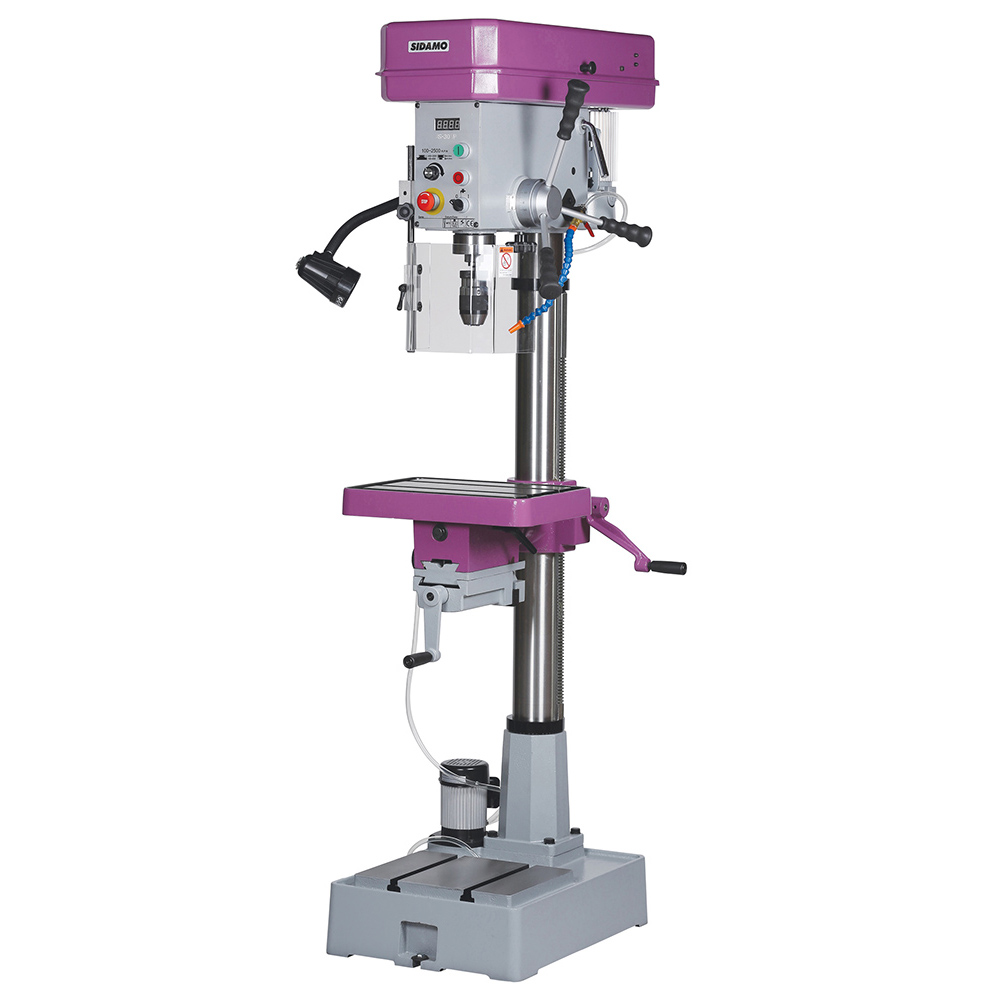

Perceuse sur colonne CVTE à variateur pour perçage sous lubrification des métaux SIDAMO - 20502066
Référence : S06620502066
Découvrez Perceuse sur colonne CVTE à variateur pour perçage sous lubrification des métaux SIDAMO - 20502066 disponible à l'achat
- Variateur de vitesse électronique avec affichage digital
- Capacité de perçage maxi de 30 mm pour métaux
- Table-étau réversible avec vernier gradué
- Éclairage LED 12 V 6 W intégré pour meilleure visibilité
- Construction robuste en fonte et acier pour une grande stabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier
Transmission par courroies Poly V avec réglage de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Butée de profondeur de perçage
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Commandes : arrêt coup de poing à accrochage, microrupteur de sécurité du capot poulies, potentiomètre de vitesse de broche
Ecran de protection de mandrin amovible asservi
Eclairage à LED 12 V - 6 W
Table-étau réversible 2 positions, vernier gradué
Etau monté sur glissière
Déplacement de la table par crémaillère
Livrée avec : Livrée de série avec:
Mandrin auto-serrant
Queue de mandrin
Chasse cône
Caractéristiques principales :
- Bâti, tête et socle en fonte aciérée, colonne en acier.
- Transmission par courroie Poly V avec réglage de tension.
- Broche montée sur roulements à billes avec retour réglable par ressort de rappel.
- Variateur électronique de vitesse avec affichage digital de la vitesse de broche (100 à 2500 tr/min).
- Arrêt d’urgence à accrochage, verrouillage électrique de sécurité du capot-poulies.
- Écran de protection mandrin amovible asservi.
- Arrosage de série avec pompe électrique et bac de 5 litres pour liquide de coupe (huile soluble diluée 10-15%).
- Éclairage LED 12 V - 6 W.
- Table-étau réversible en deux positions avec vernier gradué, récupérateur de lubrifiant, étau monté sur glissière, déplacement par crémaillère.
- Livrée avec mandrin auto-serrant 1 à 16 mm, queue de mandrin CM3, chasse-cône.
Dimensions et poids :
- Hauteur : 175 cm
- Largeur : 77 cm
- Profondeur : 65 cm
- Poids net : 198 kg
- Puissance moteur : 1,5 kW, alimentation 400 V triphasé
Capacités techniques :
- Capacité de perçage maximale : 30 mm
- Cône morse CM3
- Diamètre colonne : 92 mm
- Course de broche : 125 mm
- Distance broche-colonne : 209 mm
- Distance broche-base : 1150 mm
- Distance broche-table : 200 à 750 mm
- Dimensions table : 395 x 285 mm avec entraxe rainurage 105 mm et rainurage de 16 mm
- Table-étau : mors largeur 120 mm, hauteur 53 mm, ouverture 100 mm
Fonctionnement :
- La vitesse de broche est variable électroniquement, avec sélection mécanique par changement de position de la courroie sur les poulies.
- La butée de profondeur de perçage est réglable sur la tête de perceuse pour éviter de percer au-delà de la profondeur souhaitée.
- L’écran de protection mandrin est réglable en hauteur et asservi par un microrupteur de sécurité empêchant le fonctionnement si ouvert.
- La table-étau est réglable en hauteur, pivotante sur 2 positions, inclinable et équipée d’un étau coulissant et serrable.
Sécurité et usage :
- Port obligatoire d’équipements de protection individuelle (lunettes, gants, chaussures de sécurité, protections auditives et respiratoires selon les opérations).
- Ne jamais maintenir la pièce à percer à la main, toujours utiliser étau ou brides.
- Utilisation recommandée pour perçage de métaux, plastiques et bois avec lubrification adaptée.
- La machine est équipée d’un arrêt d’urgence à accrochage, d’un verrouillage électrique de sécurité du capot-poulies et d’un dispositif anti-redémarrage intempestif.
- La machine doit être installée sur un sol stable, plat et non glissant, fixée au sol pour assurer stabilité.
Maintenance et entretien :
- Nettoyage régulier des copeaux avec équipements de protection, sans utiliser de soufflette.
- Nettoyage et remplissage du bac de liquide de coupe, contrôle et nettoyage de la pompe et des tuyaux.
- Vérification périodique de la tension et de l’alignement de la courroie.
- Remplacement des outils usés ou endommagés.
- Maintenance régulière selon planning quotidien, hebdomadaire, mensuel et semestriel.
Performances :
- Tableau des vitesses recommandées en fonction du matériau et du diamètre de l’outil, allant de 320 à 4780 tr/min selon les cas.
- Capacité de perçage jusqu’à 30 mm de diamètre avec cône morse CM3.
Conditionnement et transport :
- Livrée dans une caisse sur palette avec dispositif d’amarrage.
- Poids important (198 kg) nécessitant manutention avec équipement adapté (transpalette, chariot élévateur).
- Stockage en lieu sec, hors de portée des enfants.
Avantages :
- Construction solide en fonte et acier assurant robustesse et longévité.
- Variateur électronique pour un réglage précis de la vitesse.
- Écran de protection mandrin asservi garantissant la sécurité opérateur.
- Table-étau polyvalente et réglable facilitant les opérations de perçage.
- Arrosage intégré pour une meilleure qualité de perçage et longévité des outils.
Cette perceuse SIDAMO 30 CVTE est une solution professionnelle complète pour les opérations de perçage variées, alliant précision, sécurité et confort d’utilisation.
Hauteur (cm)
175.00
Largeur (cm)
77.00
Longueur (cm)
65.00
Poids net (Kg)
187.90
Puissance (kW)
1.5
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
150 : 2500
Capacité de perçage maxi (mm)
30
Cône morse
CM3
Diam colonne (mm)
92
Course de broche (mm)
125
Nombre de vitesses
Variables
d: distance broche colonne (mm)
209
e: distance broche base (mm)
1 150
f: distance broche table (mm)
200 - 750
Dimension de table (mm)
395 x 285
Entraxe rainurage table (mm)
105
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Arrosage
Largeur de mors (mm)
120
Hauteur de mors (mm)
53
Ouverture (mm)
100
Descente automatique (mm/tr)
Non
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisateur commence par fixer solidement la machine sur un sol plat, stable et non glissant, puis installe la table-étau et les accessoires nécessaires. Le réglage de la vitesse de rotation de la broche s’effectue en arrêtant la machine, en ouvrant le capot-poulies, puis en déplaçant la courroie sur les poulies selon la vitesse souhaitée affichée sur le pictogramme. La courroie est ensuite tendue et le capot refermé.
Avant chaque perçage, l’outil est monté dans le mandrin ou directement dans la broche, en veillant à sa propreté et à son bon serrage. La pièce à percer doit être impérativement immobilisée à l’aide d’un étau ou de brides sur la table-étau, qui est réglable en hauteur, pivotante et inclinable. L’écran de protection mandrin doit être positionné et fermé, assurant la sécurité par un microrupteur.
La profondeur de perçage se règle par une butée ajustable sur la tête de la perceuse pour éviter de percer au-delà de la profondeur désirée. Le liquide de coupe, composé d’eau et d’huile soluble diluée (10-15%), est stocké dans un bac de 5 litres et distribué par une pompe électrique, avec un débit réglable, afin de lubrifier l’outil pendant le perçage.
La procédure de perçage consiste à démarrer la machine, ajuster la vitesse de rotation via un potentiomètre, puis descendre la broche à l’aide des bras de cabestan en exerçant une pression modérée. Il est important de ne pas heurter l’outil sur la pièce à percer ni de commencer en butée. Une fois le perçage terminé, la broche est relevée avec précaution, la machine arrêtée, la pompe de liquide de coupe coupée, et l’écran de protection ouvert.
En cas de blocage de l’outil dans la pièce, la machine doit être arrêtée immédiatement, l’outil débloqué en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche. En cas d’enroulement de copeaux autour de l’outil, il faut arrêter la machine et retirer les copeaux à l’aide d’un crochet. En cas d’arrêt coup de poing ou de coupure électrique, la broche doit être relevée avant de redémarrer la machine.
Cette perceuse est destinée à un usage intensif (5 à 8 heures par jour) dans des ateliers bien éclairés et ventilés, avec une température ambiante entre +5°C et +35°C et une humidité relative inférieure à 90%.
Tous les réglages, montages et opérations doivent être réalisés avec la machine hors tension et en respectant les consignes de sécurité, notamment le port d’équipements de protection individuelle adaptés (lunettes, gants, chaussures, protections auditives et respiratoires selon les opérations).
Le résultat attendu est un perçage précis et sécurisé, avec une lubrification adaptée pour prolonger la durée de vie de l’outil et assurer la qualité des trous réalisés.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse sur colonne SIDAMO 30 CVTE ?
La perceuse est équipée d’un bâti, tête et socle en fonte aciérée, d’une colonne en acier de 92 mm de diamètre, et d’une broche montée sur roulements à billes avec retour réglable par ressort de rappel. Elle dispose d’un variateur électronique de vitesse (100 à 2500 tr/min) avec affichage digital et d’une capacité de perçage maximale de 30 mm avec cône morse CM3. La table-étau est réversible, réglable en hauteur, pivotante et inclinable, avec un étau monté sur glissière.
Comment la sécurité de l’opérateur est-elle assurée sur cette machine ?
La perceuse est dotée d’un écran de protection mandrin amovible asservi, avec microrupteur empêchant le fonctionnement si l’écran est ouvert. Elle intègre un arrêt d’urgence à accrochage, un verrouillage électrique de sécurité du capot-poulies et un dispositif anti-redémarrage intempestif. Le port des équipements de protection individuelle (lunettes, gants, chaussures de sécurité, protections auditives et respiratoires) est obligatoire. Il est impératif de ne jamais maintenir la pièce à percer à la main et d’utiliser un étau ou des brides.
Quels sont les dispositifs spécifiques pour le réglage et le contrôle de la vitesse de broche ?
La vitesse de broche est variable électroniquement via un potentiomètre, complétée par un réglage mécanique par changement de position de la courroie sur les poulies. Un affichage digital indique la vitesse en tr/min. La tension et l’alignement de la courroie doivent être vérifiés régulièrement. Le changement de vitesse s’effectue uniquement machine arrêtée et capot-poulies ouvert, avec un microrupteur empêchant la mise en marche si le capot est ouvert.
Comment fonctionne le système d’arrosage et de lubrification intégré ?
La perceuse est équipée d’un bac de 5 litres pour liquide de coupe (huile soluble diluée à 10-15%) alimentant une électropompe électrique. Le débit est réglable via un robinet en amont du flexible. Le système doit être nettoyé régulièrement (bac, pompe, tuyaux, grille). L’arrosage est indispensable pour la plupart des métaux afin d’améliorer la qualité de perçage et la durée de vie des outils.
Quels sont les éléments à vérifier avant la première utilisation et en maintenance ?
Avant la première utilisation, il faut s’assurer du bon montage et fixation de la machine sur un sol stable, vérifier l’état des protections, le bon fonctionnement des pièces mobiles, la fixation de la table-étau, l’alignement des poulies, le bon état de l’outil, et tester la machine à vide. La maintenance comprend notamment le nettoyage régulier des copeaux, le contrôle et réglage de la tension de la courroie, le remplissage et nettoyage du bac de liquide de coupe, ainsi que la vérification des dispositifs de sécurité.
Quels sont les points de vigilance spécifiques à la mise en œuvre sur chantier ou en atelier ?
La machine doit être installée sur un sol plat, stable et non glissant, fixée au sol pour garantir sa stabilité. Il est important de respecter une distance minimale de 800 mm entre l’arrière de la machine et un mur. Le poste de travail doit être bien éclairé (minimum 300 LUX). La manutention doit être réalisée avec un équipement adapté compte tenu du poids important (198 kg) et du centre de gravité élevé. Le port des équipements de protection individuelle est obligatoire et les pièces doivent toujours être solidement fixées avant perçage.
