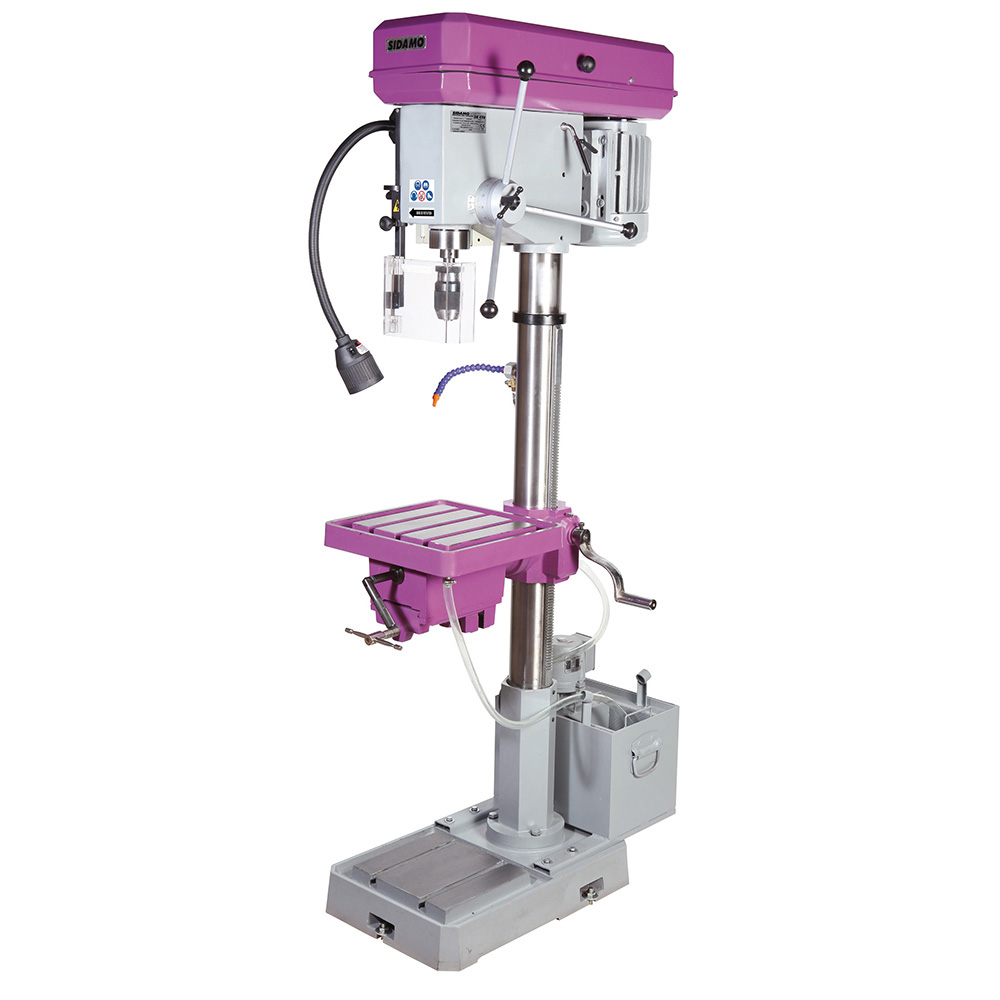

PERCEUSE SUR COLONNE 30CTE IE3 SIDAMO - 20502063

Perçage sous lubrification des métaux, matières plastiques et bois
Usage intensif
Colonne en acier
Transmission par courroies trapézoïdales avec réglages de la tension
Moteur à haut rendement classe IE3
Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
Puissance (kW): 1,5
Alimentation (V): 400 V tri
Vitesse de broche (tr/mn): 230 - 1910
Capacité de perçage maxi (mm): 30
Cône morse: CM3
Diam colonne (mm): 90
Course de broche (mm): 125
Nombre de vitesses: 9
d: distance broche colonne (mm): 225
e: distance broche base (mm): 1 275
f: distance broche table (mm): 245 - 765
Dimension de table (mm): 350 x 350
Entraxe rainurage table (mm): 2 x 75
Eclairage: Oui
Ecran Asservi: Oui
Table-étau réversible: Oui
Arrosage: Oui
Largeur de mors (mm): 120
Hauteur de mors (mm): 40
Ouverture (mm): 120

La perceuse sur colonne 30CTE IE3 de SIDAMO est une machine conçue pour un usage intensif de perçage sous lubrification des métaux, matières plastiques et bois. Elle est adaptée à un poste fixe et à un mouvement vertical, garantissant une sécurité et une durabilité optimales dans le temps.

Caractéristiques principales :
- Bâti, tête et socle en fonte aciérée, colonne en acier.
- Transmission par courroies trapézoïdales avec réglage de la tension.
- Broche montée sur roulements à billes avec retour réglable par ressort de rappel.
- Butée de profondeur de perçage réglable.
- Moteur à haut rendement classe IE3 de 1,5 kW, alimentation 400 V triphasé.
- 9 vitesses de broche réglables de 230 à 1910 tr/min.
- Capacité maximale de perçage de 30 mm avec cône Morse CM3.
- Dimensions de la machine : 860 x 1820 x 600 mm, poids 235 kg.
- Table-étau réversible (350 x 350 mm), réglable en hauteur (245 à 765 mm), avec entraxe rainurage 2 x 75 mm.
- Étau monté sur glissière avec mors larges de 120 mm et hauteur de mors de 40 mm.
- Distance broche-colonne de 225 mm, broche-base 1275 mm, broche-table 245-765 mm.
- Éclairage LED intégré et écran de protection mandrin polycarbonate asservi.
- Arrosage par pompe électrique avec bac de 15 litres pour liquide de coupe.
- Commande très basse tension 24 V pour la sécurité.
- Accessoires fournis : mandrin auto-serrant 1 à 16 mm, queue de mandrin CM3, chasse-cône.

Fonctionnement et utilisation :
- La machine est équipée d’un pupitre de commandes avec démarrage, arrêt, commande de la pompe de liquide de coupe et arrêt d’urgence à accrochage.
- Le réglage des vitesses s’effectue par changement de position des courroies sur les poulies, avec contrôle de la tension et de l’alignement des courroies.
- La profondeur de perçage est réglable grâce à une butée mécanique.
- La table-étau est réversible, réglable en hauteur, inclinable et coulissante pour un positionnement précis de la pièce.
- L’arrosage lubrifiant est assuré par une pompe électrique alimentée par un mélange eau/huile soluble (10 à 15 %), indispensable pour la plupart des matériaux.
- La machine intègre un système de sécurité électrique à très basse tension (24 V) avec dispositif anti-redémarrage intempestif.

Conditions d’utilisation et recommandations :
- Machine destinée à un usage en intérieur, dans un environnement propre, sec, bien éclairé (minimum 300 LUX), avec température entre +5°C et +35°C et humidité relative inférieure à 90 %.
- Fixation obligatoire au sol sur surface plane, stable et non glissante, idéalement en béton de 200 mm d’épaisseur.
- Utilisation d’outils conformes, en bon état et adaptés au matériau à percer.
- Port obligatoire d’équipements de protection individuelle : lunettes, protection auditive, chaussures de sécurité, gants pour nettoyage ou changement d’outil.
- Maintien d’une zone de travail propre, dégagée et sécurisée.
- Ne jamais maintenir la pièce à percer à la main, toujours la fixer avec étau ou brides.
- Respect des vitesses recommandées selon le matériau et le diamètre de l’outil (tableau des vitesses fourni).
- Nettoyage régulier de la machine et du système de lubrification.
- Entretien périodique incluant vérification des courroies, lubrification, nettoyage, contrôle des protections et des dispositifs de sécurité.

Avantages produit :
- Moteur à haut rendement classe IE3 pour une meilleure efficacité énergétique.
- Système d’arrosage intégré pour prolonger la durée de vie des outils et améliorer la qualité du perçage.
- Commandes simples et sécurisées avec arrêt d’urgence à accrochage.
- Table-étau polyvalente, réglable et réversible pour une grande flexibilité d’utilisation.
- Construction robuste en fonte aciérée et acier assurant stabilité et longévité.

Conditionnement et stockage :
- Livrée dans une caisse bois sur palette, protégée par un dispositif d’amarrage.
- Stockage recommandé dans un endroit sec, hors de portée des enfants.
- Transport et manutention à effectuer avec précaution, en utilisant des moyens adaptés (transpalette, chariot élévateur) et plusieurs personnes.

Ce produit est conforme aux normes de sécurité en vigueur et s’accompagne d’une notice complète détaillant les consignes d’utilisation, d’installation, de maintenance et de sécurité.

Cette perceuse sur colonne 30CTE IE3 SIDAMO est une solution professionnelle fiable, performante et sécurisée pour les opérations de perçage intensives dans divers matériaux.
