Perceuse sur colonne 400V 750W 1,76m CM3 166kg avec étau réversible DRAKKAR - 13084
Référence : S01513084
Découvrez Perceuse sur colonne 400V 750W 1,76m CM3 166kg avec étau réversible DRAKKAR - 13084 disponible à l'achat
- Puissance moteur de 750W pour un perçage efficace
- Équipée d’un étau réversible pour plus de flexibilité
- Dotée d’un capot et écran de sécurité pour protection
- Table pivotante pour un ajustement facile des pièces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

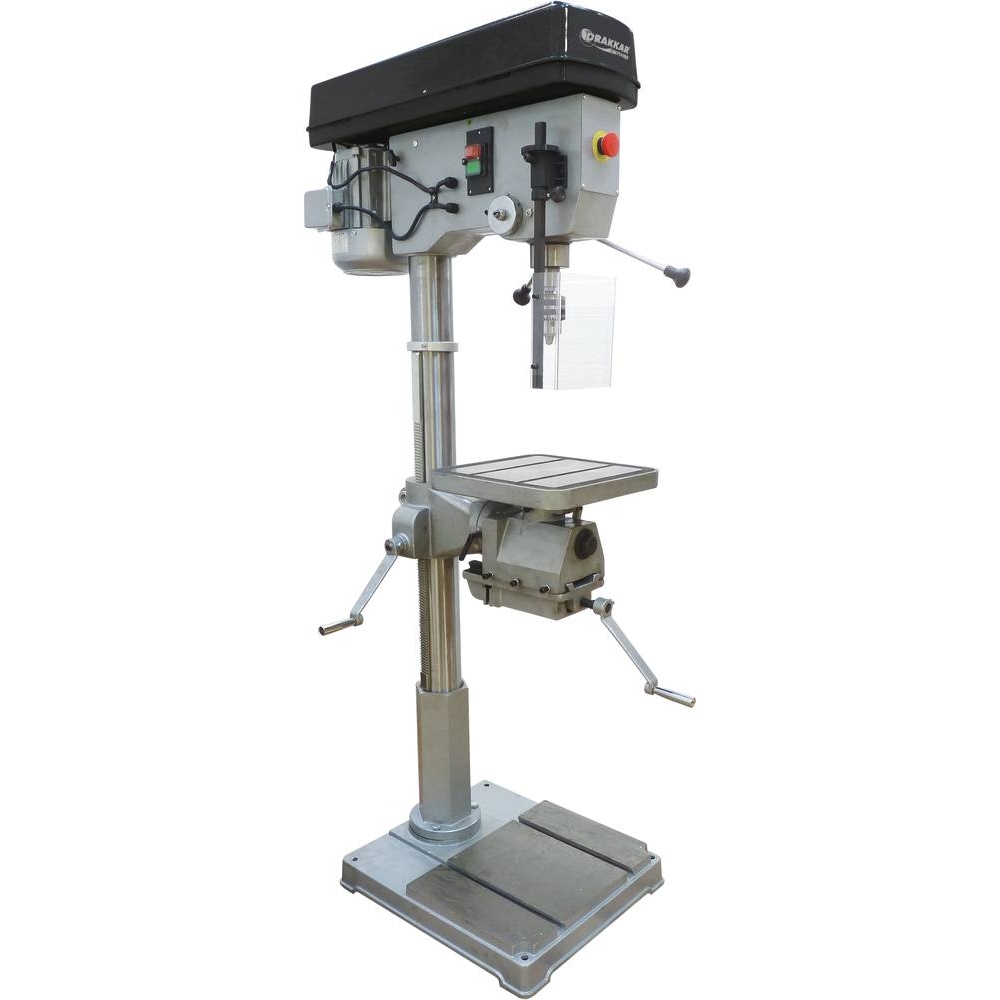

Découvrez la perceuse sur colonne performante et solide, idéale pour vos travaux. Cet équipement de 400V et 750W est conçu pour faciliter le perçage avec une capacité de 32 mm, tout en garantissant une sécurité optimale.
Pour son fonctionnement, cette perceuse est dotée d’un capot de sécurité qui protège l’utilisateur, ainsi qu’un écran de protection. L’interrupteur manque de tension intégré assure une utilisation sans risque, tandis qu'un coup de poing permet d'ajuster efficacement la pression de perçage. La table pivotante, équipée d’un étau réversible, assure une flexibilité maximale lors de l’utilisation pour différents types de pièces à travailler.
Avec sa conception robuste, cet outil est parfait pour un usage intensif et assure une durabilité accrue dans le temps, rendant chaque perçage précis et sûr.
Point info :
Description du produit :
- Alimentation électrique 400V triphasé, moteur de 1CV (750W puissance utile).
- Mandrin avec cône morse CM3, capacité de mandrin 16 mm, course de broche 120 mm.
- Diamètre maximal de perçage : 32 mm.
- Table pivotante de dimensions 350 x 350 mm, avec étau réversible de 125 mm intégré.
- Hauteur totale de la perceuse : 1760 mm.
- Colonne de diamètre 92 mm.
- Base de 500 x 570 mm assurant stabilité.
- Poids total : 166 à 172 kg selon sources.
- 12 à 16 vitesses variables, de 150 à 2840 tr/min, permettant un réglage adapté au matériau et au foret.
- Mandrin non auto-serrant.
- Émission sonore inférieure à 85 dB.
Fonctionnement et usages :
- Utilisation recommandée pour un perçage précis et sûr, avec mouvement vertical de la broche.
- Adaptée aux travaux intensifs grâce à sa robustesse et sa durabilité.
- Table pivotante pouvant s’incliner jusqu’à 45° et tourner à 360°, facilitant le positionnement des pièces.
- Étau réversible pour un maintien ferme des pièces à usiner.
- Dispositifs de sécurité : capot de protection, écran de protection ajustable, interrupteur à manque de tension et arrêt d’urgence « coup de poing ».
- Ne pas démarrer la perceuse si le capot des poulies n’est pas fermé.
- Utilisation d’accessoires recommandés uniquement.
Caractéristiques techniques détaillées :
- Vitesse de rotation réglable par changement de position des courroies sur poulies.
- Ajustement précis de la profondeur de perçage via un guide réglable.
- Mandrin monté et démonté à l’aide d’un chasse-cône.
- Lubrification périodique recommandée pour la broche et les glissières.
- Roulements à billes lubrifiés à vie sans entretien.
- Protection de l’opérateur recommandée : lunettes, gants, chaussures de sécurité, vêtements ajustés, protection auditive et respiratoire.
Conditions d’utilisation et recommandations :
- Ne jamais forcer la machine ni utiliser un foret endommagé.
- Maintenir la zone de travail propre et bien éclairée.
- S’assurer que la pièce est solidement maintenue, de préférence avec l’étau ou des brides.
- Porter les équipements de protection individuelle recommandés.
- Ne pas utiliser dans des environnements humides ou exposés à des projections d’eau.
- Ne pas modifier la machine ni utiliser d’accessoires non prévus.
- Respecter les consignes de sécurité et maintenance pour garantir la durabilité et la sécurité.
Maintenance et stockage :
- Nettoyage après chaque utilisation.
- Lubrification régulière de la broche et des glissières.
- Stockage dans un endroit sec, hors de portée des enfants.
- En cas de blocage du foret, suivre la procédure d’arrêt d’urgence et de déblocage avec précaution.
- En cas de dysfonctionnement, consulter la liste des problèmes et solutions ou faire appel à un spécialiste agréé.
Normes et certifications :
- Conforme aux directives européennes Machines 2006/42/EC, Basse Tension 2006/95/EC, EMC 2004/108/EC et RoHS 2011/65/EU.
Avantages produit :
- Grande capacité de perçage jusqu’à 32 mm.
- Variété de vitesses pour s’adapter à différents matériaux.
- Sécurité renforcée avec plusieurs dispositifs de protection.
- Table pivotante et étau réversible pour une grande flexibilité.
- Construction robuste pour usage industriel intensif.
Conditionnement :
- Livrée avec étau de table 125 mm.
- Poids conséquent garantissant stabilité.
- Livrée démontée avec manuel d’instructions pour assemblage.
Protection de l’environnement :
- Matériaux recyclables.
- Recyclage des appareils usagés recommandé via points de collecte spécifiques.
Cette perceuse sur colonne DRAKKAR EQUIPEMENT réf. 13084 est un outil performant, sécurisé et adapté aux besoins professionnels exigeants en atelier.
Alimentation : 400V 3ph
Cône morse : CM3
Mandrin course : 120mm
Dimensions table : 250x350mm
Hauteur totale : 1760mm
Ø de perçage : 32mm
Ø de la colonne : 92mm
Puissance moteur : 1CV
Mandrin ouverture : 16mm
Nombre de vitesse : 12
Accessoires : avec étau
Vitesse mini-maxi : 150 à 2840 tr/min
Poids article : 171KG

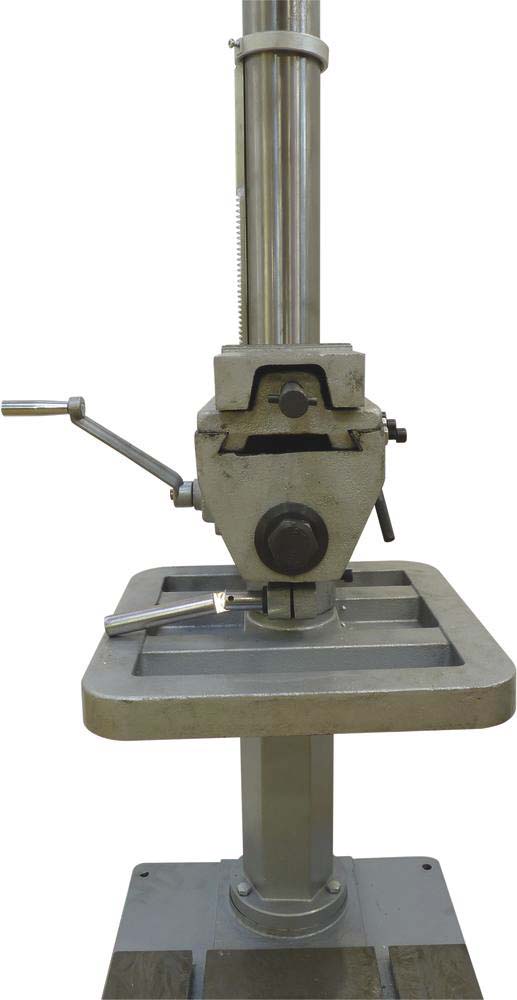

L’utilisateur doit régler la hauteur de la table pivotante en desserrant la poignée de verrouillage, puis la repositionner et resserrer la poignée avant de mettre la machine en marche. La table peut être déplacée à 360° et inclinée jusqu’à 45° pour faciliter le positionnement des pièces. Un étau réversible fixé sur la table doit être utilisé pour maintenir fermement la pièce à usiner, les pièces ne doivent jamais être tenues à la main.
Le guide de profondeur de perçage se règle en ajustant un écrou pour définir la profondeur souhaitée, ce qui permet de percer plusieurs trous à profondeur égale. Le changement de vitesse s’effectue machine arrêtée, en débranchant la perceuse, desserrant les boulons des glissières, déplaçant les courroies sur les poulies pour obtenir la vitesse désirée, puis en resserrant les boulons et en vérifiant la tension des courroies.
Pour le perçage, il faut vérifier la tension des courroies, s’assurer que les poulies sont bien serrées, travailler à la vitesse adaptée, ne pas utiliser de foret mal affûté, installer soigneusement le mandrin et les forets, et toujours bloquer ou serrer la pièce sur la table avec l’étau ou des brides. Les tôles minces nécessitent une attention particulière du fait de leur coupant et du risque que le foret plonge brusquement en débouchant.
Il est interdit de démarrer la perceuse si le couvercle des poulies n’est pas fermé et d’utiliser des accessoires non recommandés. En cas de blocage du foret dans la pièce, il faut arrêter immédiatement la perceuse avec l’arrêt coup de poing, ouvrir l’écran de protection, débloquer le foret en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche, puis vérifier l’état du foret avant de reprendre le travail.
Après chaque utilisation, la perceuse doit être nettoyée et lubrifiée périodiquement : descendre la broche au maximum pour lubrifier tous les trois mois, lubrifier légèrement les glissières tous les deux mois, et graisser le support de table si nécessaire.
En cas de dysfonctionnement, comme un foret brûlé, une vibration excessive ou un foret restant fixé à la pièce, il faut adapter la vitesse, nettoyer la pièce, affûter ou remplacer le foret, ajuster la tension des courroies, ou vérifier le bon montage du mandrin et des forets.
Cette perceuse est destinée à un usage en atelier sur des matériaux tels que l’acier, les métaux ferreux et non ferreux, les matières plastiques et le bois, avec un perçage précis et sécurisé.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales de cette perceuse sur colonne ?
Cette perceuse fonctionne en 400V triphasé avec un moteur de 750W (1CV). Elle dispose d’un mandrin à cône morse CM3, avec une capacité de mandrin de 16 mm et une course de broche de 120 mm. Sa table mesure 350 x 350 mm et peut pivoter à 360° et s’incliner jusqu’à 45°. La perceuse offre 12 vitesses variables de 150 à 2840 tr/min, adaptées à différents matériaux et diamètres de foret.
Quels dispositifs de sécurité sont intégrés pour protéger l’utilisateur ?
La perceuse est équipée d’un capot de protection sur les poulies, d’un écran de protection ajustable devant le mandrin, d’un interrupteur à manque de tension et d’un arrêt d’urgence « coup de poing ». Il est impératif que le capot des poulies soit fermé avant toute mise en marche. Le port d’équipements de protection individuelle est recommandé (lunettes, gants, protections auditives et respiratoires).
Comment s’effectue le réglage de la profondeur et la fixation des pièces à usiner ?
La profondeur de perçage se règle via un guide ajustable à l’aide d’un écrou bloqué en position, permettant de percer plusieurs trous à profondeur constante. La table pivotante est équipée d’un étau réversible de 125 mm pour maintenir fermement les pièces. Il est strictement interdit de tenir les pièces à la main pendant le perçage.
Quelles sont les recommandations pour le changement de vitesse et l’entretien ?
Le changement de vitesse s’effectue machine arrêtée en débranchant l’alimentation, en desserrant les boulons des glissières, puis en déplaçant les courroies sur les poulies pour obtenir la vitesse souhaitée selon un tableau spécifique. L’entretien comprend le nettoyage après chaque usage, la lubrification trimestrielle de la broche, la lubrification bimestrielle des glissières, et la vérification régulière de la tension des courroies.
Quels sont les principaux problèmes pouvant survenir et leurs solutions ?
Les problèmes fréquents incluent un fonctionnement bruyant (liée à une mauvaise tension des courroies ou un mauvais serrage des poulies), un foret brûlé (vitesse inadaptée ou manque de lubrification), des vibrations excessives (foret tordu ou mandrin mal fixé) et un foret qui reste coincé dans la pièce (pression trop forte ou tension incorrecte des courroies). Chaque problème dispose de solutions précises comme ajuster la tension, remplacer ou affûter le foret, ou modérer la pression exercée.
