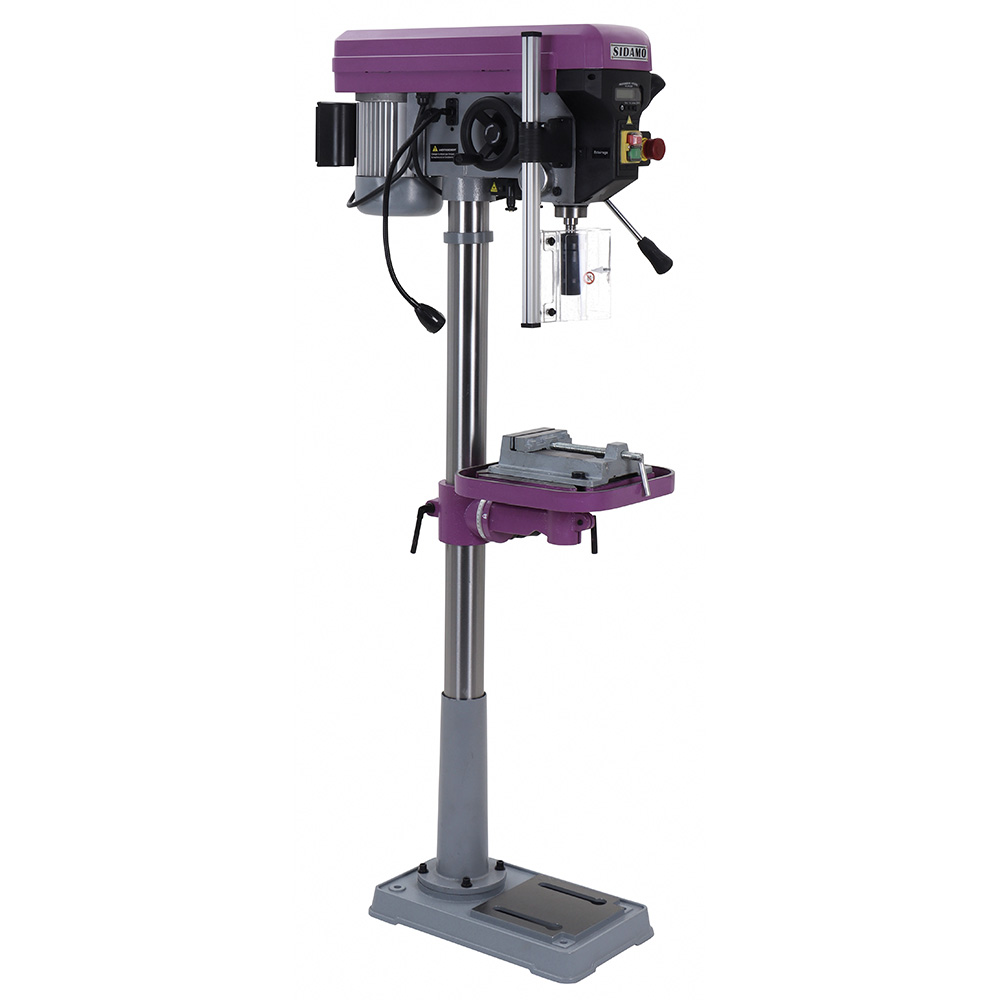

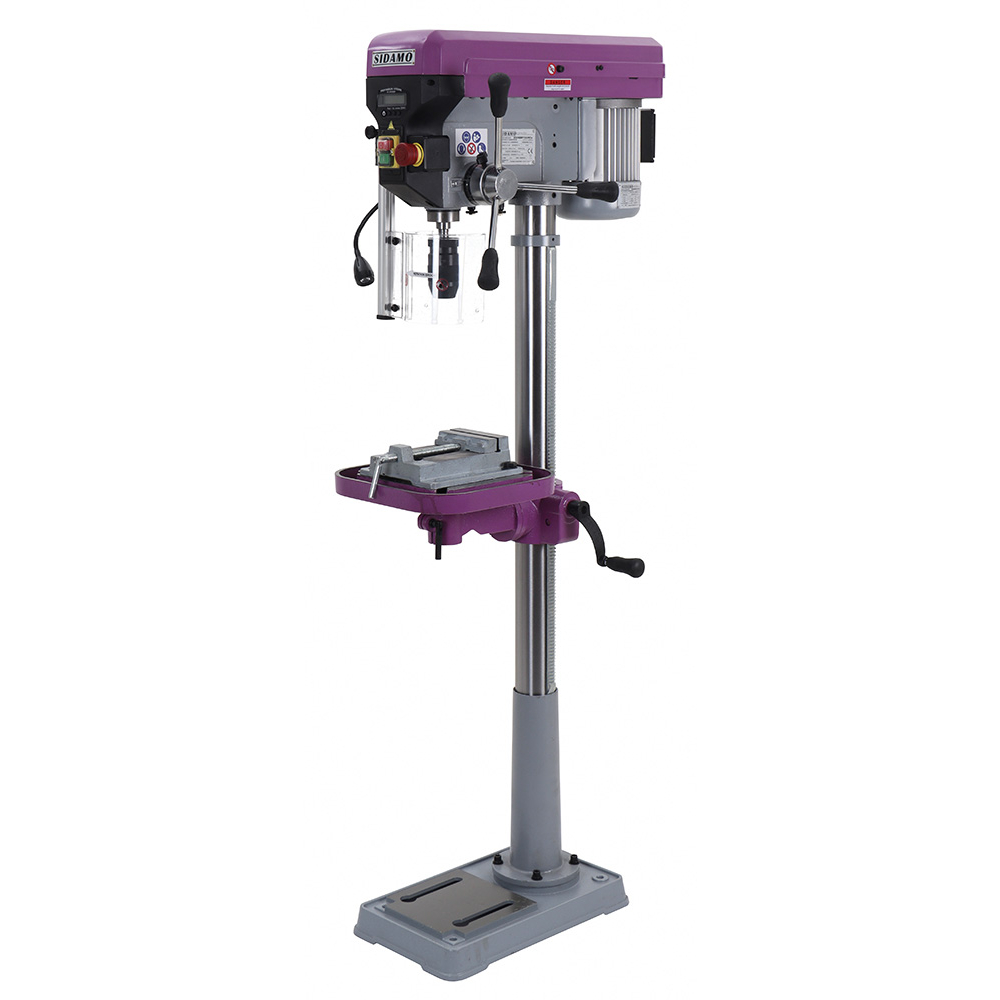

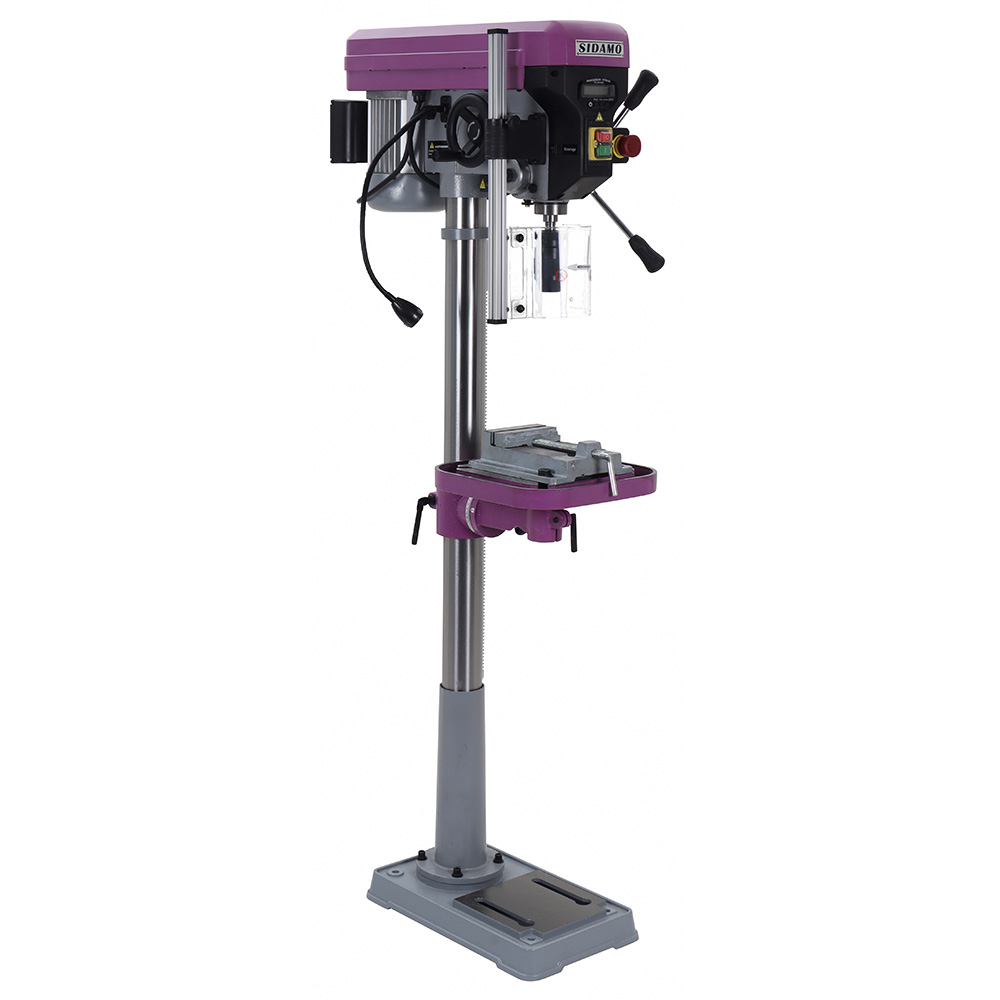

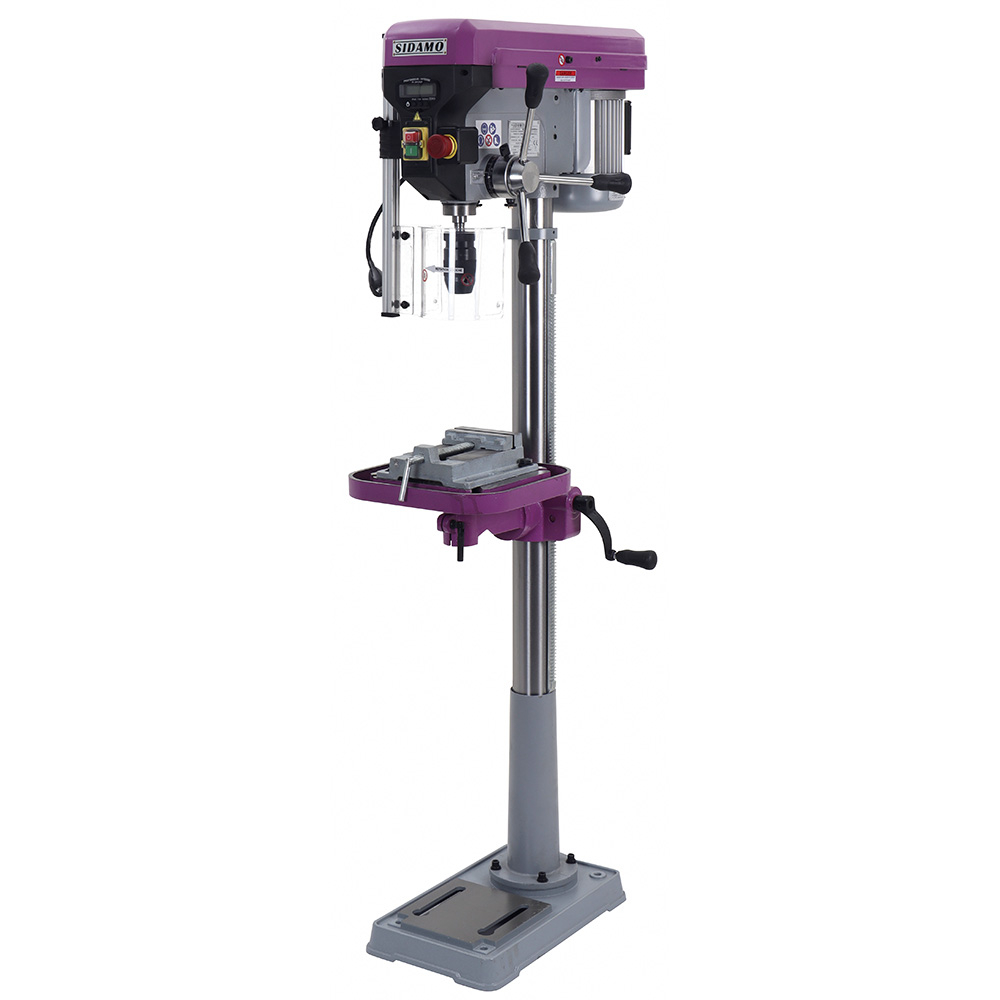

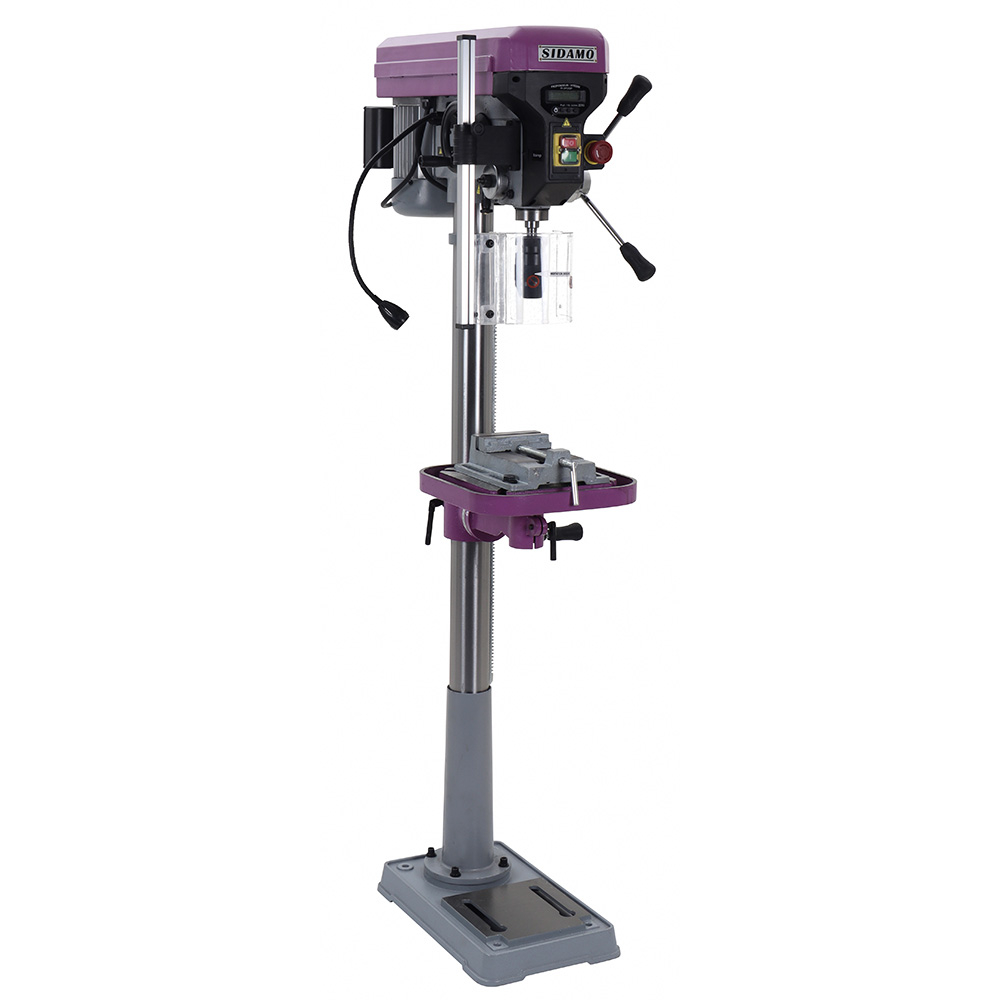

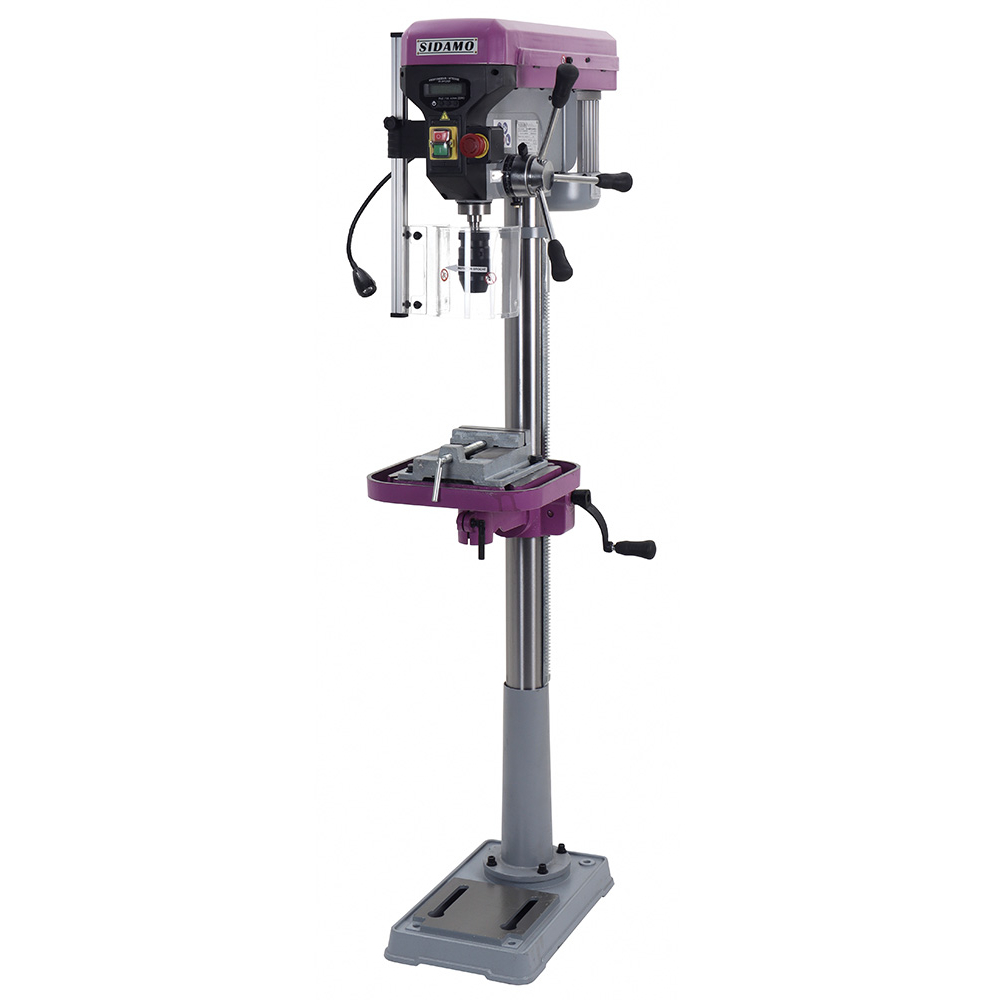

Perceuse sur colonne EXPERT 22 PCV Mono pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502078
Référence : S06620502078
Découvrez Perceuse sur colonne EXPERT 22 PCV Mono pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502078 disponible à l'achat
- Variateur mécanique avec 16 vitesses pour un perçage précis
- Table inclinable jusqu'à 45° avec récupérateur de liquide
- Affichage digital pour profondeur et vitesse de broche
- Laser de positionnement et éclairage LED intégrés
- Puissance 0.75 kW adaptée aux métaux et bois
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Variateur de vitesse mécanique à courroies
Colonne en fonte aciérée
Transmission par courroies et poulies acier
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Ecran de protection de mandrin asservi
Table carrée inclinable jusqu'à 45 °, avec récupérateur de liquide de coupe
Déplacement de la table par crémaillère
Affichage digital pour la profondeur de perçage
Affichage digital de la vitesse de broche
Laser de position de perçage
Eclairage à LED
Capot poulies équipé d'un microrupteur de sécurité à griffe
Changement des vitesses par volant à manipuler en fonctionnement
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
Cette machine est équipée d’un variateur de vitesse mécanique à courroies, avec une transmission par courroies et poulies en acier. Sa colonne est en fonte aciérée, garantissant robustesse et stabilité. La broche, montée sur roulements à billes, offre une grande précision et durabilité.
Le fonctionnement est sécurisé grâce à un interrupteur marche/arrêt doté d’une bobine à manque de tension, un arrêt coup de poing à accrochage, un capot poulies avec microrupteur de sécurité à griffe, ainsi qu’un écran de protection de mandrin asservi. Le changement des vitesses se fait par un volant manipulable en fonctionnement.
La table carrée, de dimensions 305 x 305 mm, est inclinable jusqu’à 45° et dispose d’un récupérateur de liquide de coupe. Son déplacement s’effectue par crémaillère. Un affichage digital permet de visualiser la profondeur de perçage ainsi que la vitesse de broche. Un laser de position de perçage facilite le positionnement précis des pièces. L’éclairage est assuré par des LED.
Les accessoires livrés de série comprennent un mandrin auto-serrant de 16 mm, une queue de mandrin, un chasse cône, ainsi qu’un étau à vis avec jeu de brides.
Caractéristiques techniques principales :
- Hauteur : 157 cm
- Largeur : 38 cm
- Longueur : 66 cm
- Poids net : 62 kg
- Puissance : 0,75 kW
- Alimentation : 230 V monophasé
- Vitesse de broche : de 400 à 2000 tr/min, avec 16 vitesses
- Capacité maximale de perçage : 22 mm
- Cône Morse : CM2
- Diamètre de la colonne : 72 mm
- Course de broche : 80 mm
- Distance broche-colonne : 180 mm
- Distance broche-base : 1180 mm
- Distance broche-table : 685 mm
- Entraxe de rainurage de la table : en croix
- Largeur de mors de l’étau : 125 mm
- Hauteur de mors : 28 mm
- Ouverture de mors : 115 mm
Cette perceuse ne dispose pas de fonction d’arrosage, ni de descente automatique ou lente, ni de taraudage semi-automatique ou de table à mouvements croisés.
Elle offre un ensemble complet alliant robustesse, précision et sécurité pour les travaux de perçage à sec sur divers matériaux.
Hauteur (cm)
157.00
Largeur (cm)
38.00
Longueur (cm)
66.00
Poids net (Kg)
62.00
Puissance (kW)
0.75
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
400 : 2000
Capacité de perçage maxi (mm)
22
Cône morse
CM2
Diam colonne (mm)
72
Course de broche (mm)
80
Nombre de vitesses
16
d: distance broche colonne (mm)
180
e: distance broche base (mm)
1180
f: distance broche table (mm)
685
Dimension de table (mm)
305 x 305
Entraxe rainurage table (mm)
en croix
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Largeur de mors (mm)
125
Hauteur de mors (mm)
28
Ouverture (mm)
115
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Le perçage s’effectue en plusieurs étapes : après avoir monté et serré l’outil adapté au matériau, l’utilisateur règle la hauteur de la table et la profondeur de perçage à l’aide de la butée de profondeur. L’écran de protection mandrin doit être correctement positionné et fermé pour assurer le bon fonctionnement de la machine.
La vitesse de rotation de la broche est ajustable pendant le fonctionnement par un volant, avec un affichage digital indiquant la vitesse et la profondeur de perçage. Le guide laser permet de positionner précisément l’outil sur le point de perçage. L’éclairage LED peut être activé pour améliorer la visibilité.
Pour percer, l’utilisateur actionne l’interrupteur de mise en marche, puis abaisse la broche manuellement à l’aide des bras de cabestan, en exerçant une pression modérée sur l’outil. Il est possible d’appliquer manuellement un liquide de coupe pour le refroidissement de l’outil. Une fois le perçage terminé, la broche est relevée avec précaution.
À l’arrêt, l’utilisateur coupe l’alimentation de la broche, éteint le guide laser et l’éclairage LED, verrouille l’arrêt coup de poing, puis ouvre l’écran de protection mandrin. Toute intervention sur la machine doit être réalisée moteur arrêté et alimentation déconnectée.
En cas de dysfonctionnement, il est recommandé de vérifier l’état des protections, l’alignement et la tension des courroies, ainsi que le bon fonctionnement des dispositifs de commande avant toute nouvelle utilisation.
Cette perceuse est destinée à un usage régulier en atelier, dans un environnement intérieur sec et bien éclairé, sur des matériaux compatibles avec les outils utilisés. Elle ne doit pas être utilisée en extérieur ni dans des locaux humides.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux peut-on percer avec cette perceuse sur colonne ?
Cette perceuse est conçue pour le perçage à sec des métaux, des matières plastiques et du bois. Une lubrification est possible en option pour améliorer les performances sur certains matériaux.
Quelle est la plage de vitesses de la broche et son importance ?
La broche offre 16 vitesses réglables de 400 à 2000 tours par minute, permettant d’adapter la vitesse de perçage au matériau et au diamètre du foret pour un travail précis et efficace.
Quels dispositifs assurent la stabilité et la sécurité lors de l’utilisation ?
La colonne est en fonte aciérée pour garantir une excellente stabilité. Un écran de protection asservi protège le mandrin, renforçant la sécurité de l’utilisateur pendant l’opération de perçage.
Quels accessoires sont inclus avec la perceuse et à quoi servent-ils ?
Le produit comprend un mandrin auto-serrant de 16 mm, une queue de mandrin, un chasse cône ainsi qu’un étau à vis avec un jeu de brides, facilitant le maintien des pièces à percer et la manipulation des forets.
Quelle est la capacité maximale de perçage et les dimensions principales de la machine ?
La perceuse peut percer jusqu’à 22 mm de diamètre. La table mesure 305 x 305 mm avec un rainurage en croix, offrant un bon support pour les pièces. La course de broche est de 80 mm, adaptée aux opérations courantes.
