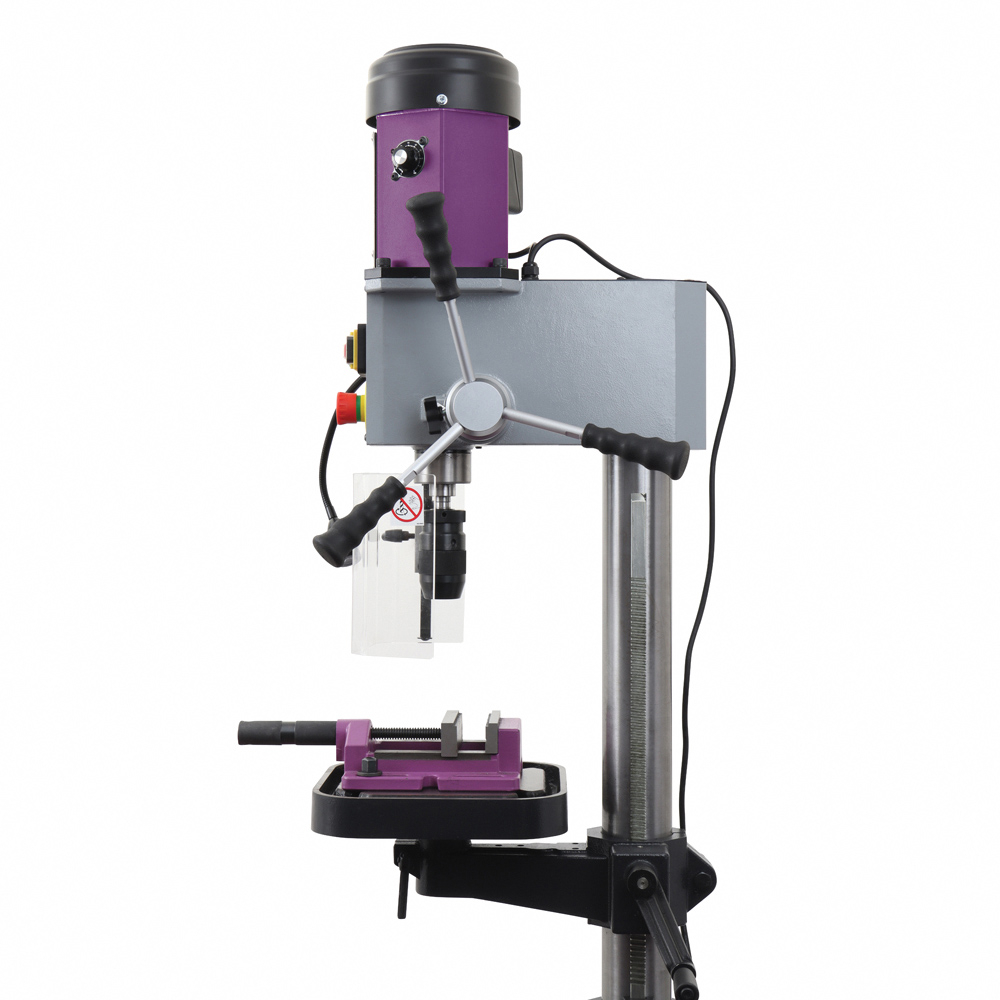

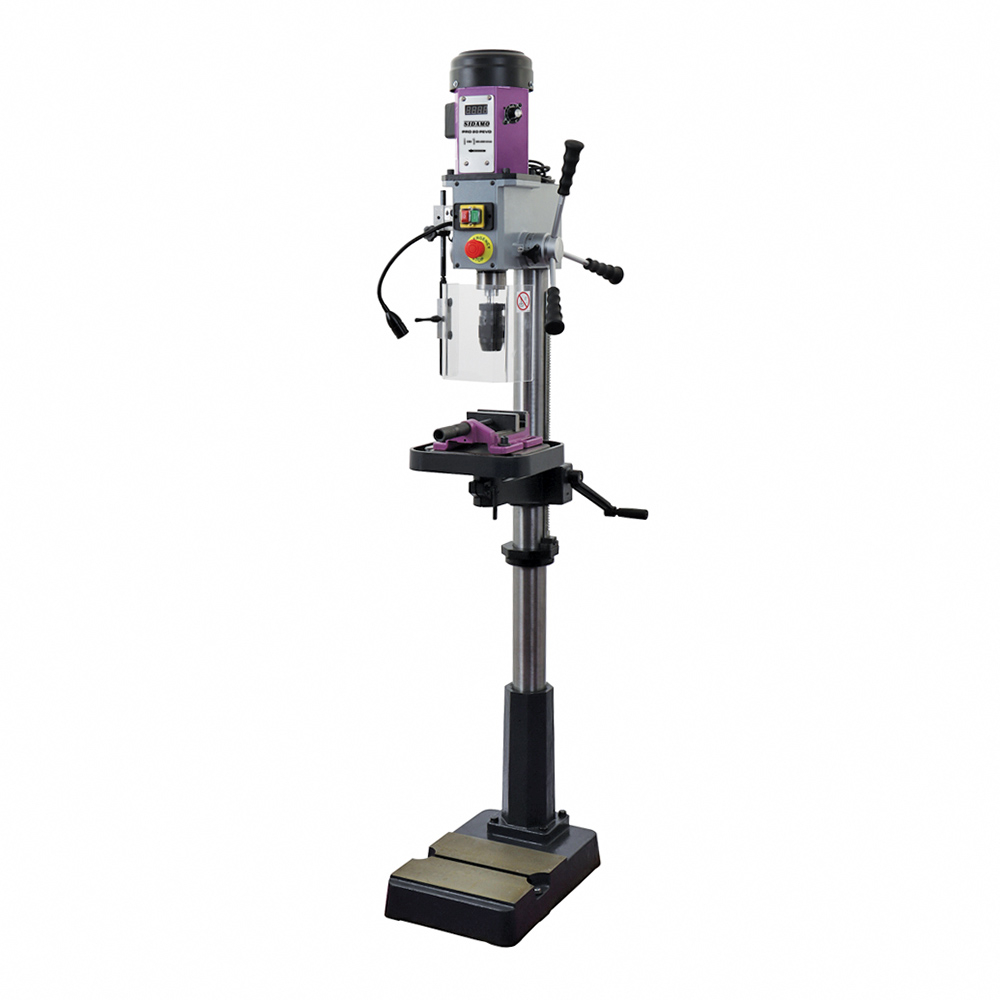

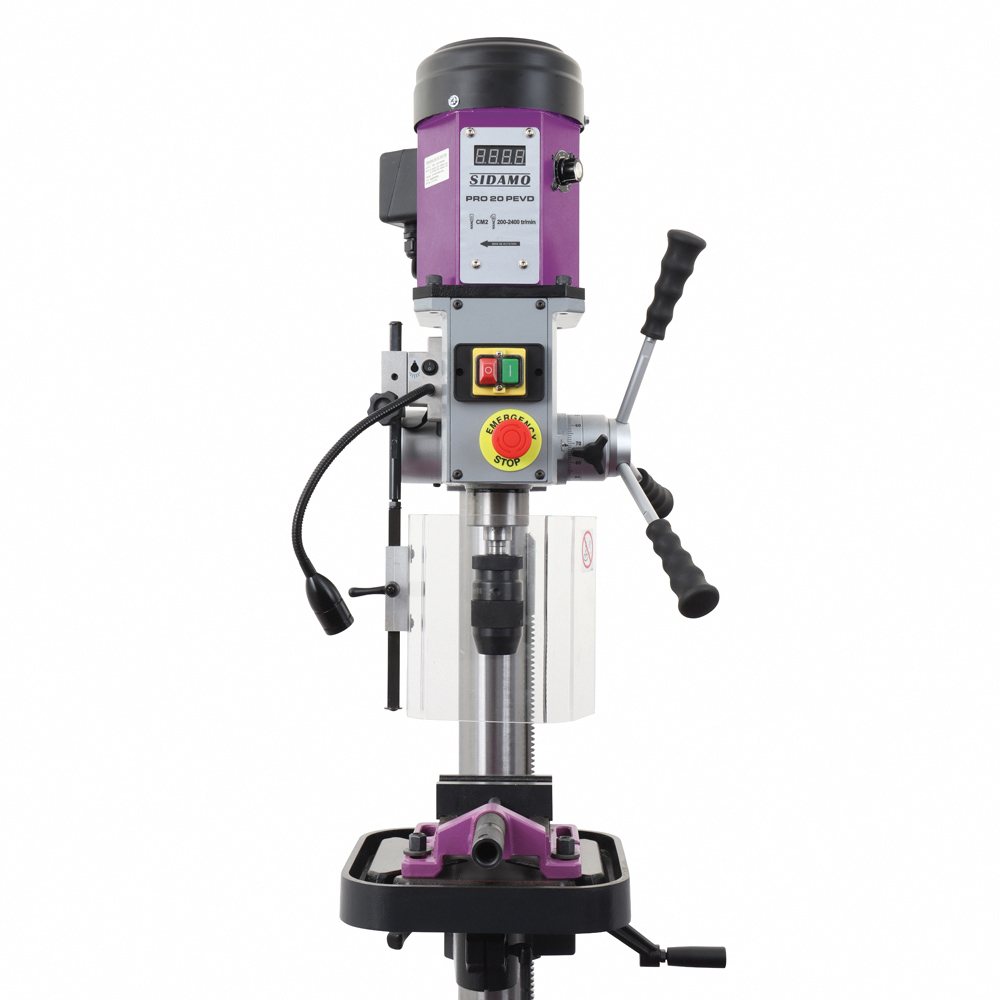

Perceuse sur colonne PRO 20 PCVD pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502099
Référence : S06620502099
Découvrez Perceuse sur colonne PRO 20 PCVD pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502099 disponible à l'achat
- Moteur brushless pour une longue durée de vie
- Vitesse variable de 200 à 2400 tr/mn pour une grande précision
- Capacité de perçage maximale de 20 mm adaptée aux métaux et bois
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Perceuse à moteur brushless à courant continu entraînement direct unique sur le marché
Longévité accrue du moteur et de la transmission directe
Consommation d'énergie réduite, contrôle du couple, vitesse de coupe constante
Fonctionnement silencieux et entretien réduit
Encombrement réduit du fait de l'intégration du moteur au-dessus de la broche
Bâti, tête et socle en fonte aciérée lourde pour la rigidité et la précision
Transmission directement entre le moteur et la broche, sans courroie
Butée de profondeur de perçage
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Potentiomètre de vitesse de broche
Arrêt coup de poing à accrochage
Ecran de protection de mandrin amovible asservi
Eclairage à LED 3,6 V - 3 W
Table avec récupérateur de lubrifiant + rainurage table 12 mm
Déplacement de la table par crémaillère
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSF 120 et jeu de brides
Le bâti, la tête et le socle sont en fonte aciérée lourde, assurant rigidité et précision. La transmission se fait directement entre le moteur et la broche, sans courroie. La perceuse dispose d’une butée de profondeur de perçage et d’un variateur de vitesse électronique avec affichage digital et potentiomètre de réglage. Un arrêt coup de poing à accrochage est intégré pour la sécurité. L’écran de protection du mandrin est amovible et asservi. Un éclairage LED 3,6 V - 3 W équipe la zone de travail.
La table mesure 280 x 280 mm, est équipée d’un récupérateur de lubrifiant et d’un rainurage de 12 mm. Elle se déplace par crémaillère. Les accessoires livrés de série comprennent un mandrin auto-serrant 16 mm, une queue de mandrin, un chasse cône, ainsi qu’un étau BSF 120 avec jeu de brides.
Caractéristiques techniques détaillées :
- Hauteur : 184 cm
- Largeur : 43,5 cm
- Longueur : 50 cm
- Poids net : 101,07 kg
- Puissance : 0,75 kW
- Alimentation : 230 V monophasé
- Vitesse de broche variable de 200 à 2400 tr/min
- Capacité maximale de perçage : 20 mm
- Cône morse : CM2
- Diamètre de colonne : 80 mm
- Course de broche : 90 mm
- Distance broche-colonne : 180 mm
- Distance broche-base : 1270 mm
- Distance broche-table : 700 mm
- Éclairage intégré
- Écran asservi
- Table-étau non réversible
- Pas d’arrosage, ni descente automatique, ni descente lente, ni taraudage semi-automatique, ni table à mouvements croisés
Cette perceuse allie robustesse, précision et technologie avancée pour un perçage performant dans divers matériaux, tout en assurant un confort d’utilisation et une maintenance simplifiée.
Hauteur (cm)
184.00
Largeur (cm)
43.50
Longueur (cm)
50.00
Poids net (Kg)
101.07
Puissance (kW)
0.75
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
200 : 2400
Capacité de perçage maxi (mm)
20
Cône morse
CM2
Diam colonne (mm)
80
Course de broche (mm)
90
Nombre de vitesses
Variable
d: distance broche colonne (mm)
180
e: distance broche base (mm)
1270
f: distance broche table (mm)
700
Dimension de table (mm)
280 x 280
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
Le principe d’utilisation consiste à fixer solidement le matériau sur la table ou dans l’étau, à choisir et monter un outil adapté, affûté et bien serré dans le mandrin ou la broche. La profondeur de perçage est réglable à l’aide d’une butée de profondeur ajustable sur le cabestan. L’écran de protection mandrin doit être correctement positionné et fermé, assurant un verrouillage de sécurité électrique.
Avant de démarrer, l’utilisateur sélectionne la vitesse de rotation adaptée au matériau et à l’outil, puis met en marche la machine. Le perçage s’effectue en abaissant la broche à l’aide des bras de cabestan, en exerçant une pression modérée sur l’outil sans heurter la pièce. Un éclairage LED intégré peut être activé pour améliorer la visibilité. En cours d’usinage, il est possible d’appliquer manuellement un liquide de coupe pour le refroidissement.
À la fin de l’opération, la broche est relevée avec précaution, la machine est arrêtée via l’interrupteur, l’éclairage éteint, et l’écran de protection ouvert. Toute manipulation ou réglage doit être effectué moteur arrêté et alimentation déconnectée. En cas de dysfonctionnement, la machine doit être arrêtée immédiatement.
L’usage est prévu pour un perçage à sec des métaux, plastiques et bois, avec possibilité d’ajouter une lubrification manuelle ou optionnelle. Le produit est destiné à un usage intensif en atelier, dans un environnement intérieur sec et bien éclairé, sur sol stable et plat. Il est impératif de respecter les consignes de sécurité, notamment le port des équipements de protection individuelle et la fixation rigoureuse des matériaux à percer.
En résumé, la perceuse se met en œuvre en plusieurs étapes : fixation du matériau, réglage de la table et de la profondeur, montage et serrage de l’outil, réglage de la vitesse, mise en marche, perçage par descente contrôlée de la broche, puis arrêt et nettoyage.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques principales du moteur de la perceuse PRO 20 PCVD ?
La perceuse est équipée d’un moteur brushless à courant continu avec entraînement direct, unique sur le marché, offrant une longévité accrue et un fonctionnement silencieux. Ce moteur intègre un contrôle du couple et permet une vitesse de coupe constante tout en réduisant la consommation d’énergie et l’entretien.
Comment se règle la vitesse de rotation de la broche et quelle est sa plage ?
La vitesse de rotation de la broche est variable de 200 à 2400 tr/min et se règle précisément via un potentiomètre avec affichage digital. Ce réglage s’effectue moteur arrêté et permet d’adapter la vitesse en fonction du matériau et de l’outil utilisé.
Quels dispositifs de sécurité sont intégrés sur cette perceuse ?
La machine dispose d’un arrêt coup de poing à accrochage, d’un écran de protection mandrin amovible et asservi avec verrouillage électrique, ainsi que d’un éclairage LED intégré pour une meilleure visibilité. La butée de profondeur de perçage est réglable pour limiter la descente de la broche.
Quels sont les éléments spécifiques de la table de travail ?
La table de 280 x 280 mm est en fonte aciérée lourde avec rainurage de 12 mm pour fixation d’étau ou brides. Elle se déplace en hauteur par crémaillère et n’est pas réversible. La table supporte une charge maximale de 30 kg.
Comment s’effectue la mise en œuvre et l’utilisation de la perceuse ?
Le matériau doit être fixé solidement sur la table ou dans l’étau. L’outil doit être choisi, affûté et monté correctement dans le mandrin. La vitesse est réglée avant démarrage, puis la broche descend par action manuelle des bras de cabestan. Le perçage s’effectue en exerçant une pression modérée, avec possibilité d’appliquer manuellement un liquide de coupe pour le refroidissement.
Quels sont les accessoires livrés avec la perceuse ?
Le produit est livré avec un mandrin auto-serrant 16 mm, une queue de mandrin CM2, un chasse-cône, un étau BSF 120 et un jeu de brides, ainsi que les clés de service nécessaires.
Quels sont les critères de sécurité à respecter pour l’utilisation ?
Il est impératif de porter des équipements de protection individuelle adaptés : chaussures, lunettes, protection auditive et respiratoire. Ne jamais maintenir le matériau à la main, toujours utiliser un étau ou des brides. Ne pas enlever ou shunter les protections mécaniques ou électriques. Toute intervention ou réglage doit être effectué moteur arrêté et alimentation déconnectée.
