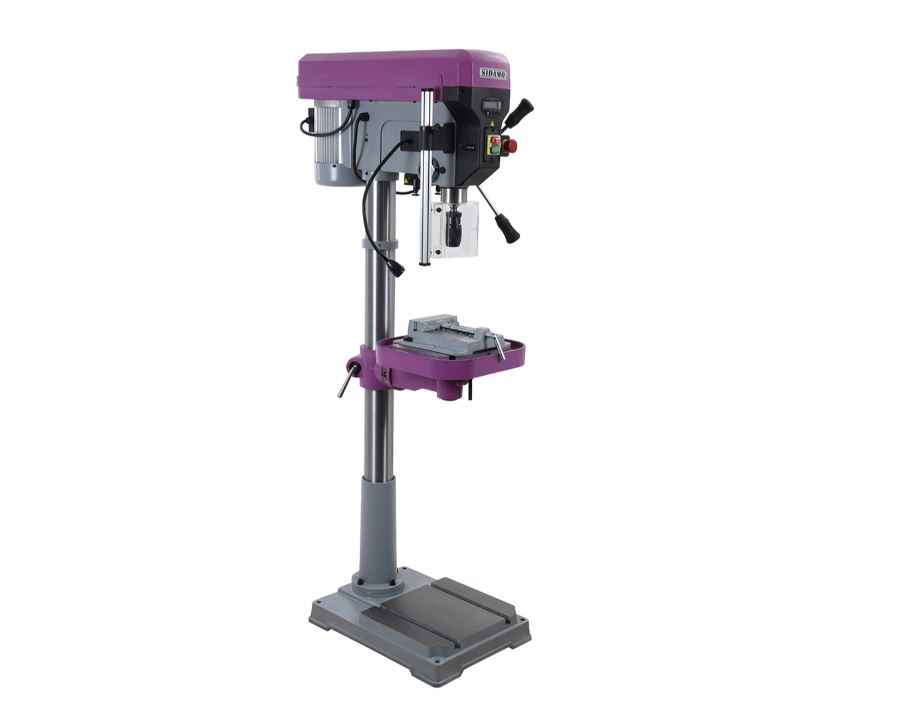

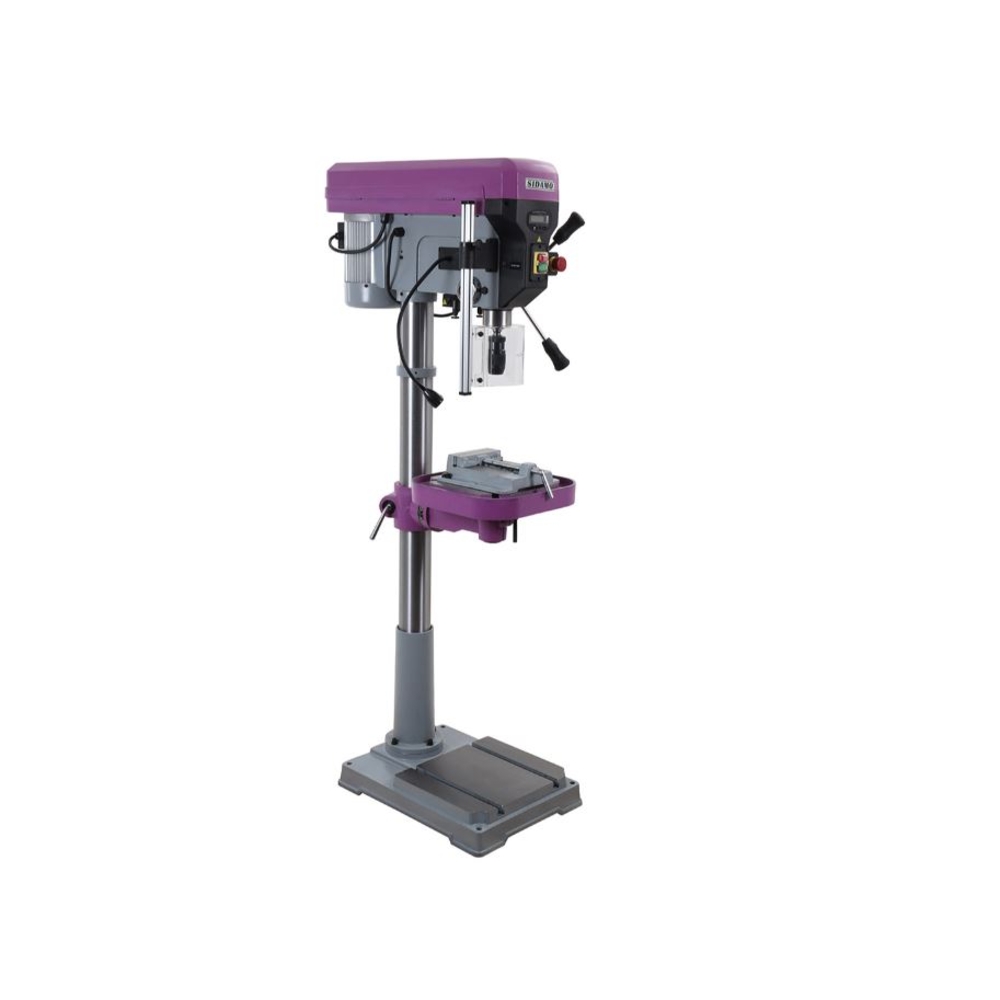

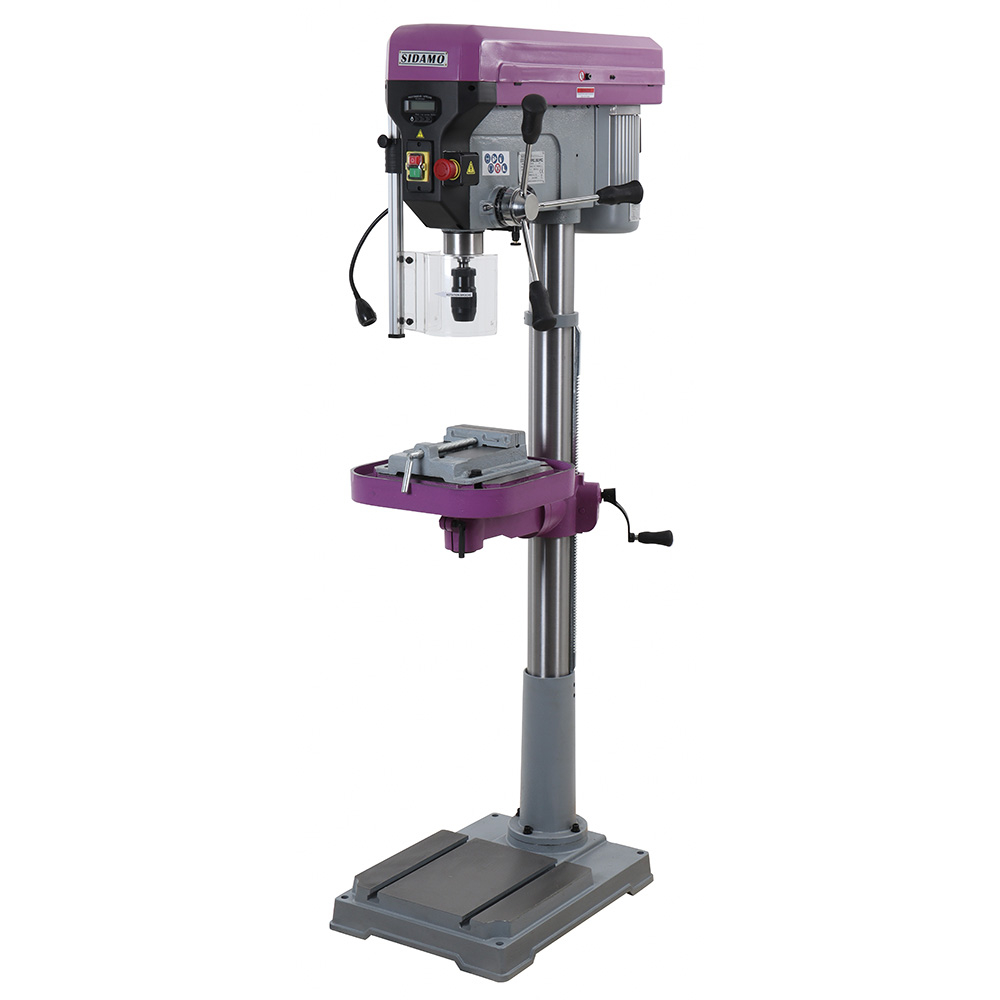

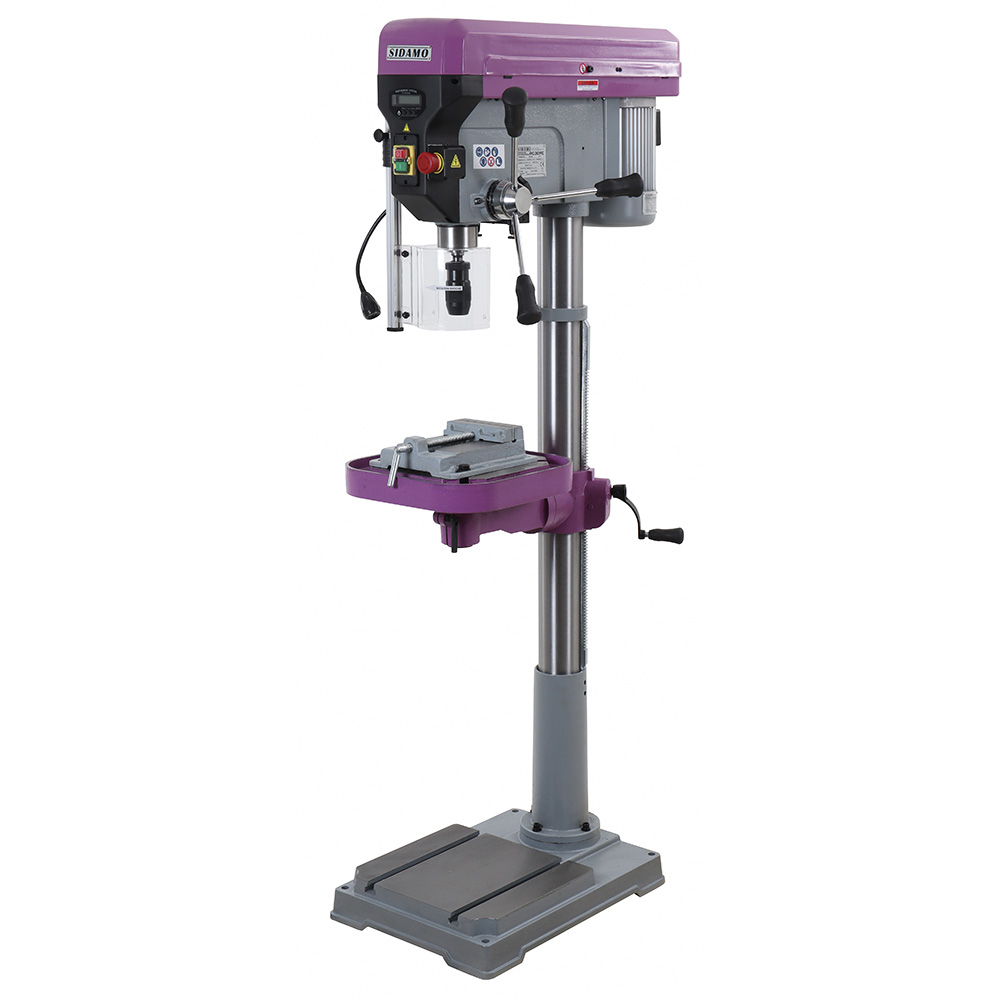

Perceuse sur colonne EXPERT 30 PC pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502105
Référence : S06620502105
Découvrez Perceuse sur colonne EXPERT 30 PC pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502105 disponible à l'achat
- Puissance de 1.1 kW adaptée au perçage intensif
- Vitesse variable de 150 à 2450 tr/mn pour tous matériaux
- Table inclinable jusqu'à 45 ° avec récupérateur de liquide
- Affichage digital précis pour profondeur et vitesse de broche
- Éclairage LED et laser de position pour un travail sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies crantées et poulies acier
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Ecran de protection de mandrin asservi
Table inclinable jusqu'à 45 °, avec récupérateur de liquide de coupe
Déplacement de la table par crémaillère
Affichage digital pour la profondeur de perçage
Affichage digital de la vitesse de broche
Laser de position de perçage
Eclairage à LED
Capot poulies équipé d'un microrupteur de sécurité à griffe
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
Cette machine est équipée d’une colonne en fonte aciérée assurant une grande robustesse. La transmission s’effectue par courroies crantées et poulies en acier. La broche, montée sur roulements à billes, offre une excellente précision et durabilité. L’interrupteur marche/arrêt intègre une bobine à manque de tension pour la sécurité, complété par un arrêt coup de poing à accrochage. Un écran de protection de mandrin asservi garantit la sécurité de l’utilisateur.
La table de travail est inclinable jusqu’à 45°, avec un récupérateur de liquide de coupe intégré. Son déplacement se fait par crémaillère pour un réglage précis. La profondeur de perçage et la vitesse de broche sont affichées numériquement, facilitant le contrôle des opérations. Un laser de position de perçage et un éclairage LED améliorent la précision et la visibilité. Le capot des poulies est équipé d’un microrupteur de sécurité à griffe.
Les accessoires livrés de série comprennent un mandrin auto-serrant de 16 mm, une queue de mandrin, un chasse cône, ainsi qu’un étau à vis avec un jeu de brides.
Caractéristiques techniques détaillées :
- Hauteur : 174 cm
- Largeur : 43 cm
- Longueur : 77 cm
- Poids net : 114 kg
- Puissance : 1,1 kW
- Alimentation : 400 V triphasé
- Vitesse de broche : de 150 à 2450 tr/min, avec 12 vitesses disponibles
- Capacité maximale de perçage : 30 mm
- Cône morse : CM3
- Diamètre de la colonne : 92 mm
- Course de broche : 120 mm
- Distance broche-colonne : 250 mm
- Distance broche-base : 1215 mm
- Distance broche-table : 755 mm
- Dimensions de la table : 360 x 360 mm
- Éclairage LED intégré
- Écran asservi pour affichage digital
Fonctionnalités non présentes : table-étau réversible, arrosage, descente automatique, descente lente, taraudage semi-automatique, table à mouvements croisés.
Cette perceuse allie robustesse, précision et sécurité, adaptée aux travaux de perçage sur divers matériaux avec un équipement complet et des réglages numériques facilitant son utilisation.
Hauteur (cm)
174.00
Largeur (cm)
43.00
Longueur (cm)
77.00
Poids net (Kg)
114.00
Puissance (kW)
1.1
Alimentation (V)
400 V tri
Vitesse de broche (tr/mn)
150 - 2450
Capacité de perçage maxi (mm)
30
Cône morse
CM3
Diam colonne (mm)
92
Course de broche (mm)
120
Nombre de vitesses
12
d: distance broche colonne (mm)
250
e: distance broche base (mm)
1 215
f: distance broche table (mm)
755
Dimension de table (mm)
360 x 360
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’opérateur doit installer et fixer la machine sur un sol plat, stable et non glissant, en positionnant la colonne, la table et la tête de perceuse selon les étapes de montage précisées. La table de travail s’utilise inclinable jusqu’à 45°, avec réglage de la hauteur, de la rotation et de l’inclinaison, et permet de fixer solidement le matériau à percer à l’aide d’un étau et de brides livrés de série. La descente de la broche se commande manuellement par des bras de cabestan, avec un ressort de rappel réglable pour le retour de la broche en position haute.
Le perçage se réalise en positionnant l’outil dans le mandrin auto-serrant, en réglant la vitesse adaptée au matériau et au diamètre d’outil, puis en abaissant la broche progressivement jusqu’à la profondeur souhaitée, contrôlée par l’affichage digital et la butée mécanique. Un laser de positionnement permet d’ajuster précisément le point de perçage. L’éclairage LED intégré améliore la visibilité de la zone de travail.
En cas de dysfonctionnement, la machine doit être arrêtée immédiatement. Toute intervention sur les réglages, l’outil ou la maintenance nécessite la coupure de l’alimentation électrique. La protection mandrin doit être correctement positionnée et verrouillée pour assurer le fonctionnement.
Cette perceuse est destinée à un usage régulier en atelier, dans un environnement intérieur sec, aéré et bien éclairé, avec des matériaux et outils conformes aux préconisations. Le matériau à percer doit être solidement fixé, et la machine ne doit pas être utilisée sans ses dispositifs de sécurité en place.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les dispositifs de sécurité intégrés à la perceuse sur colonne SIDAMO EXPERT 30 PC ?
La machine intègre plusieurs dispositifs de sécurité : un interrupteur marche/arrêt équipé d'une bobine à manque de tension, un arrêt coup de poing à accrochage, un écran de protection mandrin amovible asservi en polycarbonate, un capot-poulies avec verrouillage électrique de sécurité et un microrupteur de sécurité à griffe. Ces éléments garantissent la protection de l’opérateur pendant l’utilisation.
Comment se règle la profondeur de perçage sur cette perceuse ?
La profondeur de perçage se règle via une butée mécanique située sur la tête de perceuse, permettant de limiter la descente de la broche. La profondeur est également affichée numériquement sur un écran digital, avec une précision de +/- 5 mm, facilitant un contrôle précis pendant le perçage.
Comment fonctionne le réglage de la vitesse de rotation de la broche ?
La vitesse de rotation se règle manuellement par déplacement des courroies crantées sur les poulies en acier, accessibles après ouverture du capot-poulies. La machine doit être arrêtée pour changer de vitesse parmi 12 positions, couvrant une plage de 180 à 2510 tr/min. La vitesse sélectionnée est affichée sur un écran digital.
Quels sont les éléments facilitant la précision et la visibilité lors du perçage ?
La perceuse est équipée d’un laser de positionnement qui permet d’ajuster précisément le point de perçage sur le matériau. Un éclairage LED intégré améliore la visibilité de la zone de travail, même dans des environnements moins bien éclairés.
Comment s’effectue le montage et la fixation de la table de travail ?
La table, de dimensions 360 x 360 mm, est montée sur un collier support fixé sur la colonne. Elle est réglable en hauteur par manivelle, orientable à 360°, inclinable jusqu’à 45° et peut être verrouillée en position. Un étau à vis et un jeu de brides fournis permettent de fixer solidement le matériau à percer.
Quels sont les critères à respecter pour l’installation et la mise en place de la machine ?
La perceuse doit être installée sur un sol plat, stable, lisse et non glissant, idéalement en béton d’environ 200 mm d’épaisseur. La machine doit être fixée au sol via des points de scellement, en veillant à son niveau. L’environnement doit être sec, aéré, avec une température comprise entre +5°C et +35°C, et une luminosité d’au moins 300 LUX.
Comment assurer la sécurité de l’opérateur lors de l’utilisation ?
L’opérateur doit porter des équipements de protection individuelle adaptés : chaussures, lunettes, protection auditive et respiratoire. Il est interdit de porter des vêtements amples, bijoux ou tout objet pouvant s’accrocher aux éléments mobiles. L’écran de protection mandrin doit être verrouillé et toutes les protections mécaniques en place.
Comment fonctionne le système de sécurité électrique ?
Le raccordement électrique doit être réalisé par un personnel qualifié, avec une alimentation 400 V triphasé conforme aux normes EN 60309-1. La machine dispose d’une protection magnétothermique contre les courts-circuits et surcharges. Le capot-poulies est équipé d’un verrouillage électrique de sécurité empêchant la mise en marche si le capot est ouvert.
Dans quels contextes professionnels cette perceuse est-elle adaptée ?
Cette perceuse est conçue pour un usage régulier en atelier, dans un environnement intérieur sec et aéré. Elle permet le perçage à sec de métaux ferreux et non ferreux, plastiques et bois, avec possibilité de lubrification manuelle. Elle répond aux exigences de précision et de sécurité pour des travaux variés sur matériaux divers.
