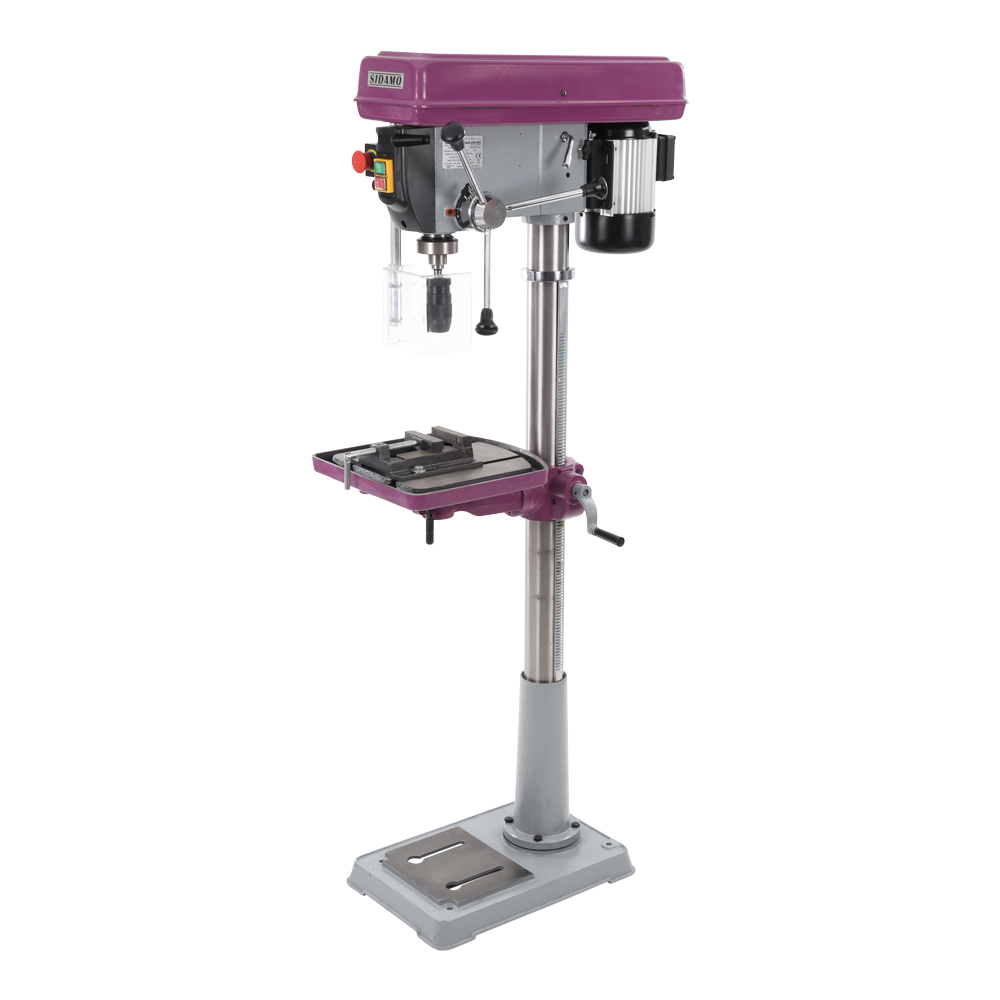

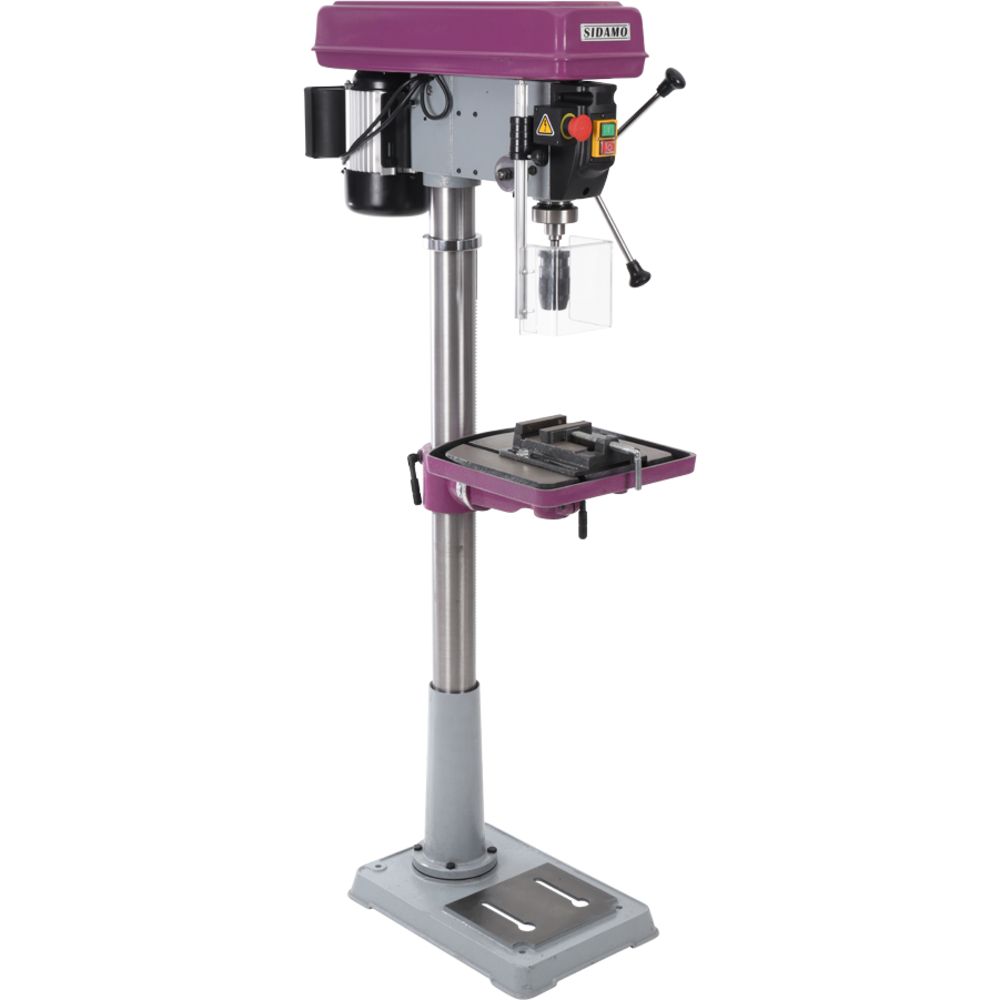

Perceuse sur colonne STAR 26 PC pour perçage à sec métal, plastique et bois SIDAMO - 20501020
Référence : S06620501020
Découvrez Perceuse sur colonne STAR 26 PC pour perçage à sec métal, plastique et bois SIDAMO - 20501020 disponible à l'achat
- Colonne en fonte aciérée pour une grande stabilité
- Table inclinable jusqu'à 45 ° pour plus de polyvalence
- 16 vitesses de broche de 160 à 3000 tr/mn adaptées à tous matériaux
- Capacité de perçage maxi de 26 mm pour travaux variés
- Livrée avec mandrin auto-serrant 16 mm et étau à vis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Colonne en fonte aciérée
Transmission par courroies trapézoïdales
Broche montée sur roulements à billes
Interrupteur marche/arrêt équipé d'une bobine à manque de tension
Arrêt coup de poing à accrochage
Microrupteur de sécurité à griffe au niveau du capot poulies
Ecran de protection de mandrin asservi
Table inclinable jusqu'à 45 °
Déplacement de la table par crémaillère
Livrée avec : Livrée avec:
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau à vis et jeu de brides
La transmission s’effectue par courroies trapézoïdales, avec une broche montée sur roulements à billes. La machine est équipée d’un interrupteur marche/arrêt avec bobine à manque de tension, d’un arrêt coup de poing à accrochage, d’un capot poulies muni d’un microrupteur de sécurité et d’un écran de protection mandrin asservi, garantissant la sécurité de l’opérateur.
Elle est livrée avec plusieurs accessoires de série : mandrin auto-serrant 1 à 16 mm (B18), queue de mandrin, chasse cône, étau à vis, jeu de brides et clés de service.
Caractéristiques techniques principales :
- Capacité maximale de perçage : 26 mm
- Cône morse : CM3
- Diamètre de colonne : 80 mm
- Course de broche : 85 mm
- Nombre de vitesses : 16, avec plage de vitesse de broche de 160 à 3000 tr/min
- Dimensions totales (P x L x H) : 760 x 400 x 1620 mm
- Dimensions table : 355 x 355 mm, avec entraxe de rainurage de 140 mm
- Poids : 82 kg
- Puissance moteur : 0,85 kW
- Alimentation : 230 V monophasé
Les distances fonctionnelles sont les suivantes :
- Distance broche-colonne : 210 mm
- Distance broche-base : 1210 mm
- Distance broche-table : 710 mm
La table de travail est inclinable jusqu’à 45° et son déplacement s’effectue par crémaillère. L’étau fourni présente une largeur de mors de 120 mm et une hauteur de mors de 20 mm.
Fonctionnement et utilisation :
- La sélection des vitesses de rotation se fait par déplacement des courroies sur les poulies, avec un tableau précis des réglages et des vitesses recommandées selon le matériau et le diamètre de l’outil.
- La profondeur de perçage est réglable via une butée mécanique.
- L’écran de protection mandrin est réglable en hauteur et asservi, garantissant la sécurité lors du perçage.
- L’étau et les brides permettent un maintien sécurisé des pièces à percer, essentiel pour la sécurité et la précision.
- La machine intègre un ressort de rappel de broche réglable pour assurer un retour contrôlé de la broche.
- Les commandes comprennent un bouton marche, un arrêt coup de poing à accrochage et un bouton arrêt.
Conditions d’utilisation et sécurité :
- Usage intérieur uniquement, dans un environnement sec, ventilé et bien éclairé.
- Respect strict des consignes de sécurité, port obligatoire des équipements de protection individuelle (lunettes, protections auditives, chaussures de sécurité, vêtements ajustés).
- Ne jamais maintenir les pièces à la main, utiliser étau et brides.
- Ne pas utiliser la machine sans protections ou avec des pièces endommagées.
- Maintenance régulière recommandée pour garantir la longévité et la sécurité.
Conditionnement et manutention :
- La machine est livrée sur palette, protégée par un emballage carton, avec un sac anti-humidité.
- Poids de 82 kg, manutention à plusieurs personnes ou avec équipement adapté.
- Fixation au sol recommandée pour assurer stabilité et sécurité.
Avantages produit :
- Polyvalence pour différents matériaux (métaux, plastiques, bois).
- Large plage de vitesses adaptée à diverses applications.
- Equipement complet avec accessoires pour un usage immédiat.
- Sécurité renforcée grâce à des dispositifs mécaniques et électriques asservis.
- Construction robuste en fonte aciérée assurant stabilité et durabilité.
Cette perceuse sur colonne STAR 26 PC allie performance, sécurité et ergonomie pour répondre aux besoins d’usinage ponctuel dans un environnement professionnel.
Hauteur (cm)
162.50
Largeur (cm)
36.00
Longueur (cm)
68.00
Poids net (Kg)
78.00
Puissance (kW)
0.85
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
160 - 3000
Capacité de perçage maxi (mm)
26
Cône morse
CM3
Diam colonne (mm)
80
Course de broche (mm)
85
Nombre de vitesses
16
d: distance broche colonne (mm)
210
e: distance broche base (mm)
1210
f: distance broche table (mm)
710
Dimension de table (mm)
355 x 355
Entraxe rainurage table (mm)
140
Eclairage
non
Ecran Asservi
Oui
Table-étau réversible
Arrosage
Largeur de mors (mm)
120
Hauteur de mors (mm)
20
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisation commence par le réglage de la table de travail, qui peut être orientée à 360°, montée ou descendue en hauteur, pivotée et inclinée jusqu’à 45°. La pièce à percer doit être solidement fixée sur la table à l’aide d’un étau ou de brides pour éviter tout déplacement pendant le perçage. L’écran de protection mandrin doit être positionné et ajusté correctement avant la mise en marche.
La profondeur de perçage se règle via une butée mécanique située sur la tête de la perceuse, permettant de limiter la descente de la broche à la profondeur souhaitée. Le ressort de rappel de broche peut être ajusté pour contrôler la remontée de la broche après perçage.
La procédure de perçage implique de choisir la vitesse de rotation adaptée au matériau et au diamètre de l’outil, puis de démarrer la machine en appuyant sur le bouton marche. Pendant l’opération, il est important de ne pas exercer une pression excessive sur l’outil et de maintenir les mains éloignées des zones de perçage. Une fois le perçage terminé, la broche doit être relevée avec précaution avant d’arrêter la machine.
En cas de blocage de l’outil dans la pièce, il faut arrêter immédiatement la machine, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin dans le sens inverse des aiguilles d’une montre tout en relevant la broche, puis vérifier l’état de l’outil avant de reprendre le travail. En cas d’enroulement de copeaux autour de l’outil, il convient de remonter l’outil, arrêter la machine si nécessaire, et enlever les copeaux à l’aide d’un crochet.
La machine est destinée à un usage intérieur, dans un environnement sec, ventilé et bien éclairé. Toute modification ou utilisation hors du cadre décrit est proscrite.
Cette perceuse est adaptée pour un usage d’appoint d’une à deux heures par jour, avec un travail à poste fixe, et intègre des dispositifs de sécurité tels que l’arrêt coup de poing, un microrupteur de sécurité sur le capot poulies, et un écran de protection mandrin asservi.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la perceuse sur colonne STAR 26 PC ?
Cette perceuse dispose d’une capacité maximale de perçage de 26 mm, d’une colonne en fonte aciérée de 80 mm de diamètre, et d’un moteur monophasé de 0,85 kW. Elle offre 16 vitesses de broche réglables de 160 à 3000 tr/min, avec une course de broche de 85 mm et une table de 355 x 355 mm inclinable jusqu’à 45°. Elle est livrée avec un mandrin auto-serrant 1 à 16 mm, un étau à vis, un jeu de brides et des clés de service.
Comment assurer la sécurité lors de l’utilisation de cette perceuse ?
La machine doit être utilisée en intérieur, dans un environnement sec et bien éclairé. Le port d’équipements de protection individuelle (lunettes, protections auditives, chaussures de sécurité, vêtements ajustés) est obligatoire. Il est impératif de ne jamais maintenir les pièces à la main, mais de les fixer avec l’étau ou des brides. L’écran de protection mandrin asservi doit être toujours en place et ajusté avant utilisation. Toute modification ou suppression des dispositifs de sécurité est interdite.
Comment régler la vitesse de rotation de la broche ?
La sélection de la vitesse se fait uniquement à l’arrêt de la machine en ouvrant le capot poulies et en déplaçant les courroies trapézoïdales sur les poulies selon un tableau précis (visible sur la notice page 18). Après réglage, il faut tendre correctement les courroies et refermer le capot. Un microrupteur de sécurité empêche le fonctionnement si le capot est ouvert.
Quels sont les dispositifs de commande et de sécurité intégrés ?
La perceuse est équipée d’un interrupteur marche/arrêt avec un bouton vert pour la mise en marche, un bouton rouge pour l’arrêt, et un arrêt coup de poing à accrochage. Elle intègre une bobine à manque de tension empêchant un redémarrage intempestif après coupure électrique. Le capot poulies est muni d’un microrupteur de sécurité, et un écran de protection mandrin asservi bloque la machine si ouvert.
Comment se règle la profondeur de perçage ?
La profondeur de perçage est limitée par une butée mécanique située à droite de la tête de perceuse. Elle se règle en pivotant la graduation à la profondeur souhaitée, puis en serrant la butée. Cette fonction empêche la broche de descendre au-delà de la limite fixée, évitant ainsi de percer la table ou de faire un trou traversant involontairement.
Quels accessoires sont fournis avec la perceuse ?
La machine est livrée avec un mandrin auto-serrant 1 à 16 mm, une queue de mandrin CM3, un chasse cône, un étau à vis avec un jeu de brides, ainsi que les clés nécessaires au montage et à l’entretien.
Comment se fait le montage et l’installation de la perceuse ?
La perceuse doit être fixée sur un sol plat, stable et non glissant, idéalement un sol en béton de 200 mm d’épaisseur. Elle doit être ancrée au sol par ses 4 points de fixation à l’aide de boulons M12. La hauteur idéale de la table pour un travail ergonomique est d’environ 90-95 cm du sol. Le montage de la tête, de la table et des accessoires doit être effectué selon la notice (page 8-10).
Quels sont les points clés pour choisir cette perceuse sur colonne ?
Cette machine convient pour un usage d’appoint (1 à 2 heures par jour) en perçage à sec de métaux, plastiques et bois. Sa colonne en fonte aciérée assure stabilité et robustesse. Elle propose une large plage de vitesses avec 16 réglages, un équipement complet livré avec étau et mandrin, et des dispositifs de sécurité asservis. Sa puissance de 0,85 kW et sa capacité de perçage jusqu’à 26 mm la rendent polyvalente pour des applications variées en atelier.
