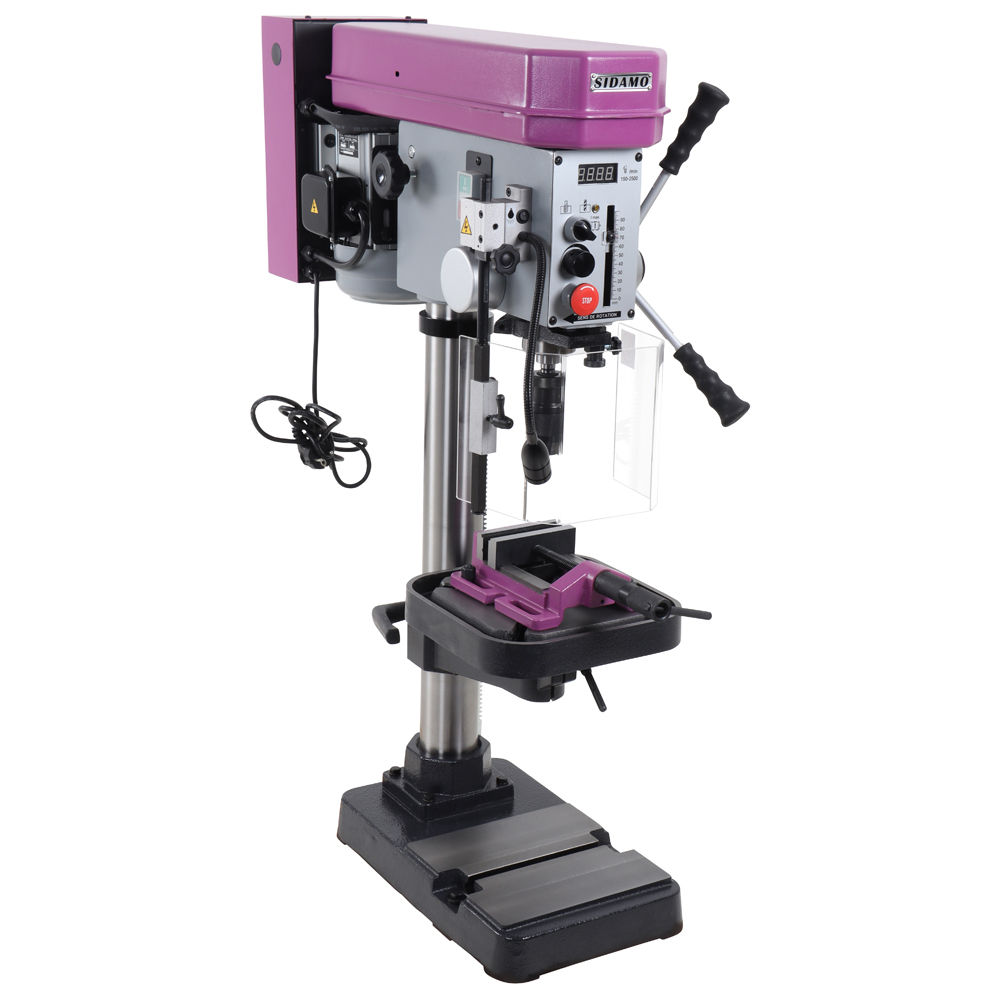

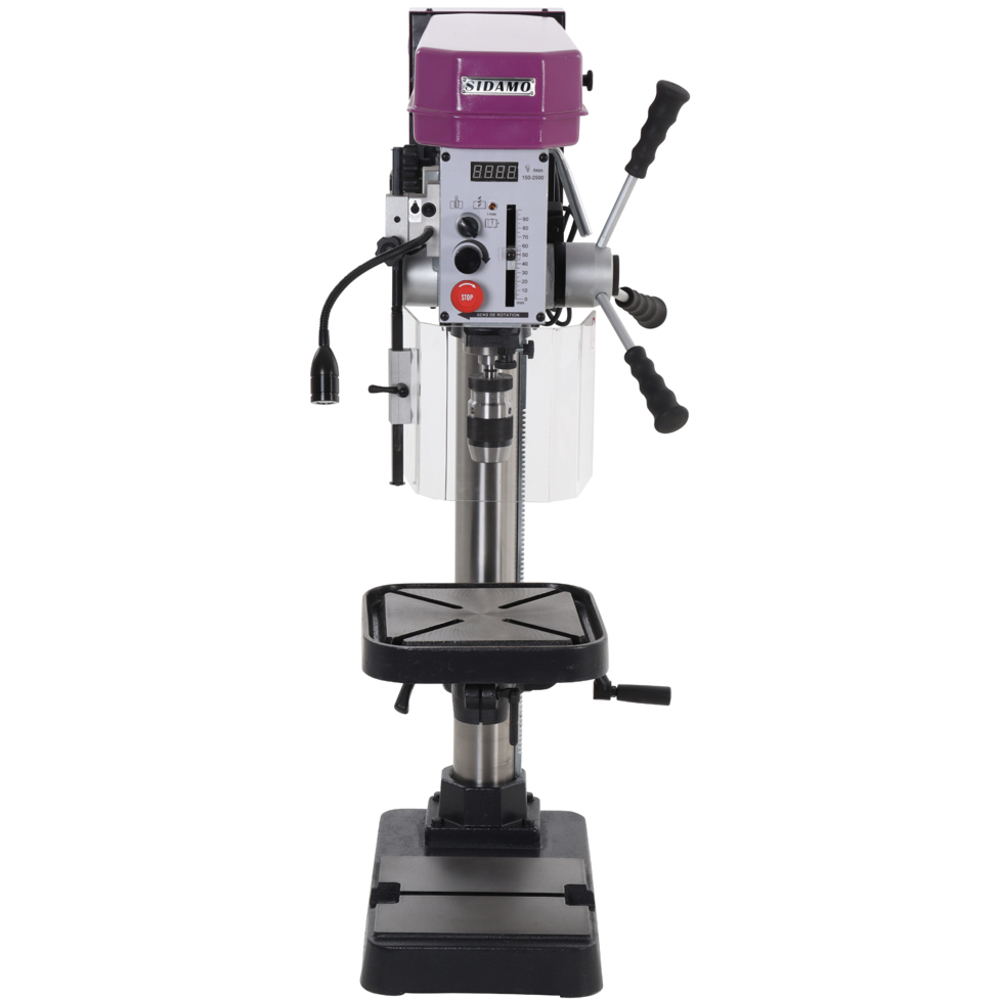

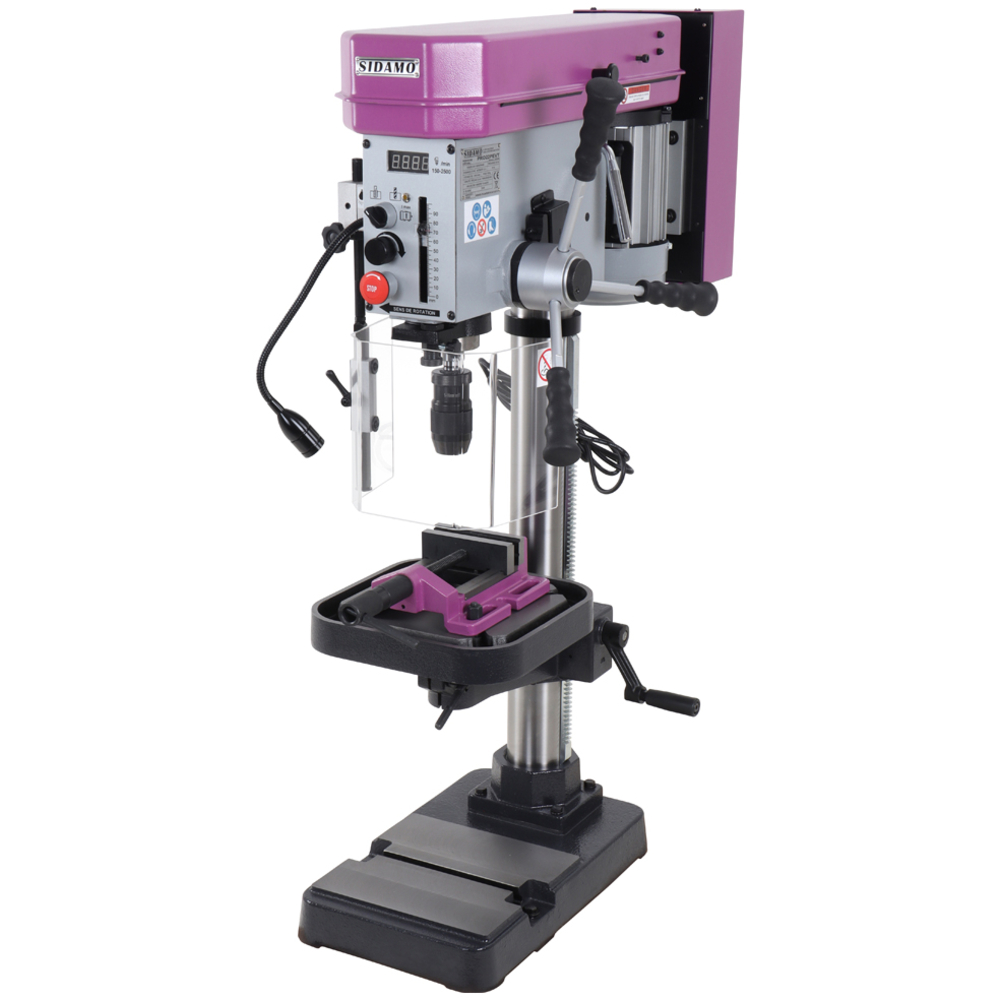

Perceuse taraudeuse PRO 22 PEVT pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502085
Référence : S06620502085
Découvrez Perceuse taraudeuse PRO 22 PEVT pour perçage à sec des métaux, plastiques et bois SIDAMO - 20502085 disponible à l'achat
- Bâti robuste en fonte aciérée pour une grande stabilité
- Variateur de vitesse électronique de 150 à 2500 tr/mn
- Capacité de perçage maxi 22 mm et taraudage M10
- Affichage digital et éclairage LED intégrés pour précision
- Table avec récupérateur de lubrifiant et rainurage 12 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne en acier
Transmission par courroies Poly V avec réglage de la tension
Broche montée sur roulements à billes
Retour de la broche réglable par ressort de rappel
Butée de profondeur de perçage
Système de taraudage semi-automatique
Variateur de vitesse électronique
Affichage digital de la vitesse de broche
Arrêt coup de poing à accrochage
Microrupteur de sécurité du capot poulies
Potentiomètre de vitesse de broche
Ecran de protection de mandrin amovible asservi
Eclairage à LED 3,6 V - 3 W
Table avec récupérateur de lubrifiant + rainurage table 12 mm
Déplacement de la table par crémaillère
Livrée avec : Accessoires livrés de série :
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Chasse cône
- Etau BSF 120 et jeu de brides
Cette perceuse se caractérise par :
- Un bâti, une tête et un socle en fonte aciérée, ainsi qu’une colonne en acier.
- Une transmission par courroie Poly V avec réglage de la tension.
- Une broche montée sur roulements à billes, avec retour réglable par ressort de rappel.
- Un système de taraudage semi-automatique.
- Un variateur électronique de vitesse avec affichage digital de la vitesse de broche (150 à 2500 tr/min).
- Un arrêt coup de poing à accrochage et un verrouillage électrique de sécurité du capot-poulies.
- Un écran de protection mandrin amovible asservi.
- Un éclairage LED intégré.
- Une table avec récupérateur de lubrifiant, rainurée 12 mm, réglable en hauteur (140 à 425 mm) et déplaçable par crémaillère.
- Livrée avec mandrin auto-serrant 1 à 16 mm, mandrin porte-tarauds M3 à M12, queue de mandrin CM2, chasse-cône, étau BSF 120 et jeu de brides.
Ses dimensions sont de 635 x 1085 x 380 mm (L x H x l), avec un poids de 101 kg. La puissance moteur est de 0,75 kW, alimentée en 230 V monophasé.
Capacités techniques principales :
- Perçage maxi : 20 mm
- Taraudage maxi : 10 mm (M10)
- Cône morse : CM2
- Diamètre colonne : 80 mm
- Course de broche : 90 mm
- Nombre de vitesses : variable (par courroie)
- Distances : broche-colonne 180 mm, broche-base 650 mm, broche-table 140-425 mm
- Dimensions table : 280 x 280 mm
Fonctionnement et usages :
La machine est destinée au perçage et taraudage vertical à sec, avec possibilité d’ajouter un liquide de coupe manuellement pour le refroidissement. Elle convient pour des matériaux variés, notamment les métaux ferreux et non ferreux, plastiques et bois.
La sélection de la vitesse de broche s’effectue par déplacement manuel de la courroie sur les poulies, avec un verrouillage de sécurité empêchant le fonctionnement si le capot-poulies est ouvert. La tension de la courroie se règle via une poignée dédiée. Un tableau des vitesses recommandées selon le diamètre de l’outil et le matériau est fourni pour optimiser la qualité d’usinage.

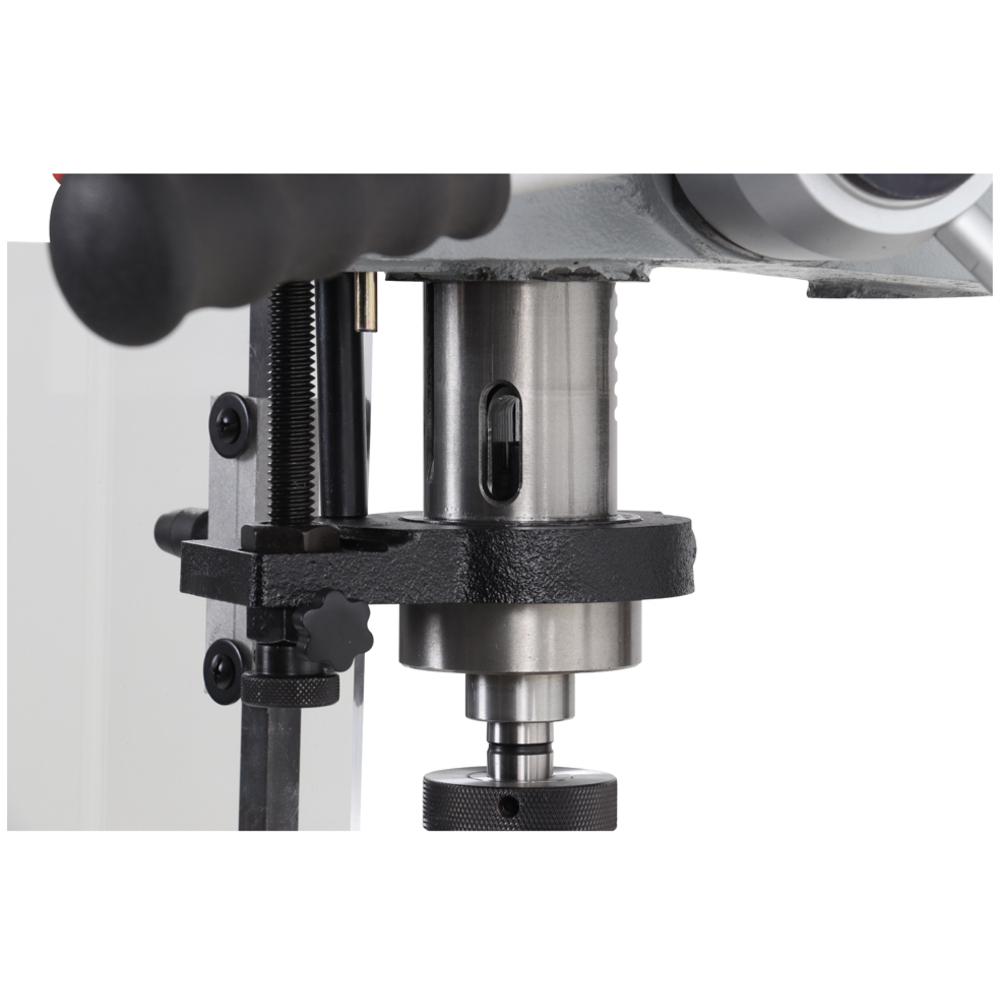

La profondeur d’usinage est réglable par une butée mécanique sur le panneau de commande, permettant de limiter la descente de la broche.
L’écran de protection mandrin en polycarbonate est réglable en hauteur et position, avec un micro-rupteur de sécurité empêchant la mise en marche si l’écran n’est pas fermé.
La table est réglable en hauteur par manivelle, pivotante et équipée de rainures en « T » pour fixation d’étaux ou brides. Un étau BSF 120 est livré avec la machine pour maintenir solidement les pièces.
Utilisation et sécurité :
- La machine est équipée d’un arrêt coup de poing à accrochage pour un arrêt rapide.
- Le ressort de rappel de broche est réglable pour assurer une remontée fluide.
- Le panneau de commande regroupe l’affichage digital de la vitesse, un commutateur percage/taraudage, un potentiomètre de vitesse, un interrupteur marche/arrêt, un voyant moteur, et un interrupteur pour l’éclairage LED.
- Le port d’équipements de protection individuelle (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire) est obligatoire.
- Les pièces à usiner doivent être solidement fixées à l’aide de l’étau ou brides.
- Les opérations de changement d’outil doivent être réalisées moteur arrêté et alimentation déconnectée.
- La machine doit être installée sur un socle ou établi stable, de niveau et fixé au sol.
- Un entretien régulier est recommandé : nettoyage, lubrification, vérification de la tension et de l’alignement des courroies, état des roulements et mandrin.
Maintenance et dépannage :
- La notice détaille les opérations de maintenance quotidienne, hebdomadaire, mensuelle et semestrielle.
- Un tableau des défauts courants et solutions est fourni, incluant tensions de courroie, usure d’outil, vibrations, fixation des outils, etc.
- En cas de non-utilisation prolongée, il est conseillé de débrancher la machine, retirer les outils, relâcher le ressort de rappel, nettoyer et lubrifier la machine, puis la couvrir.
Cette perceuse taraudeuse d’établi PRO 22 PEVT est donc un équipement robuste, performant et sécurisé, adapté aux ateliers nécessitant un usage intensif pour des opérations précises de perçage et taraudage sur divers matériaux.
Hauteur (cm)
108.50
Largeur (cm)
72.00
Longueur (cm)
37.00
Poids net (Kg)
101.68
Puissance (kW)
1.2
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
150 : 2500
Capacité de perçage maxi (mm)
22
Capacité de taraudage maxi (mm)
M10
Cône morse
CM2
Diam colonne (mm)
80
Course de broche (mm)
90
Nombre de vitesses
Variable
d: distance broche colonne (mm)
180
e: distance broche base (mm)
650
f: distance broche table (mm)
140 - 425
Dimension de table (mm)
280 x 280
Eclairage
Oui
Ecran Asservi
Table-étau réversible
Non
Arrosage
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
L’utilisateur commence par fixer solidement la pièce à usiner sur la table, à l’aide de l’étau ou de brides, en veillant à ce qu’elle soit stable et bien maintenue. La table est réglable en hauteur par manivelle et peut être pivotée pour ajuster la position de la pièce.
La vitesse de rotation de la broche est sélectionnée manuellement en déplaçant la courroie sur les poulies, après avoir arrêté la machine et ouvert le capot-poulies. Un variateur électronique permet un réglage fin de la vitesse dans la plage de 150 à 2500 tr/min, affichée numériquement.
La profondeur de perçage est réglable via une butée mécanique sur le panneau de commande, permettant de limiter la descente de la broche pour obtenir la profondeur souhaitée. La broche est équipée d’un ressort de rappel réglable qui assure sa remontée fluide après usinage.
Un écran de protection mandrin en polycarbonate, réglable en hauteur et position, doit être fermé pour permettre la mise en marche de la machine, assurant la sécurité de l’utilisateur.
Pour le perçage, l’utilisateur sélectionne le mode « PERCAGE » sur le panneau de commande, puis actionne la mise en marche. La pression exercée sur les bras de cabestan doit être modérée, en évitant de heurter l’outil contre la pièce, et la vitesse de rotation doit être adaptée au matériau et au diamètre de l’outil selon un tableau des vitesses recommandé.
Pour le taraudage, le mode « TARAUDAGE » est sélectionné. La rotation de la broche s’inverse automatiquement en fin de course ou manuellement en relevant les bras de cabestan. La vitesse de rotation doit être limitée (maximum 150 tr/min).
En cas de blocage de l’outil dans la pièce, l’utilisateur arrête la machine, ouvre l’écran de protection, et débloque l’outil en tournant le mandrin dans le sens inverse, en relevant la broche avec les bras de descente.
Tout changement d’outil doit être effectué moteur arrêté et alimentation déconnectée, en portant des gants de protection. L’outil doit être propre, non endommagé, et correctement monté dans le mandrin ou la broche.
La machine doit être installée sur un socle ou un établi stable, de niveau et fixé au sol, dans un environnement bien éclairé et ventilé, avec une température ambiante entre +5°C et +35°C.
En cas de non-utilisation prolongée, il est recommandé de débrancher la machine, retirer les outils, relâcher le ressort de rappel, nettoyer et lubrifier la machine, puis la couvrir.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les matériaux compatibles avec la perceuse taraudeuse PRO 22 PEVT ?
Cette machine est conçue pour le perçage et le taraudage à sec des métaux ferreux (acier, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton), ainsi que des matières plastiques et du bois. Une lubrification manuelle est possible en option.
Comment la machine assure-t-elle la sécurité de l’utilisateur ?
La perceuse est équipée d’un écran de protection mandrin polycarbonate asservi avec micro-rupteur de sécurité empêchant la mise en marche si l’écran n’est pas fermé. Elle possède également un arrêt coup de poing à accrochage, un verrouillage électrique de sécurité du capot-poulies, et un éclairage LED intégré pour une visibilité optimale. Le port d’équipements de protection individuelle est obligatoire.
Quels sont les réglages essentiels pour adapter la machine au travail ?
La vitesse de rotation de la broche est variable de 150 à 2500 tr/min et s’ajuste par déplacement manuel de la courroie sur les poulies, avec réglage de la tension via une poignée dédiée. La profondeur d’usinage se règle précisément par une butée mécanique sur le panneau de commande. La table est réglable en hauteur et pivotante, avec rainurage en « T » pour fixation d’étaux ou brides.
Quels accessoires sont fournis avec la perceuse ?
La machine est livrée avec un mandrin auto-serrant 1 à 16 mm, un mandrin porte-tarauds M3 à M12, une queue de mandrin CM2, un chasse-cône, un étau BSF 120 et un jeu de brides pour un maintien sécurisé des pièces.
Comment se déroule la procédure de perçage et taraudage ?
Avant toute opération, la pièce doit être solidement fixée. Le choix de la vitesse doit être adapté au matériau et au diamètre de l’outil. En mode perçage, la broche tourne dans le sens horaire, tandis qu’en taraudage, la rotation s’inverse automatiquement en fin de course. La machine dispose d’un système de taraudage semi-automatique. Le refroidissement par liquide de coupe manuel est recommandé pour préserver l’outil.
Quels sont les critères techniques clés à vérifier lors du choix de cette perceuse d’atelier ?
Il faut s’assurer que la capacité maximale de perçage (20 mm) et de taraudage (M10) correspond aux besoins. Le moteur de 0,75 kW alimenté en 230 V monophasé, la colonne robuste de 80 mm de diamètre, la course de broche de 90 mm, ainsi que le variateur électronique de vitesse avec affichage digital sont des éléments à considérer. Le système de sécurité et la stabilité de la machine (poids 101 kg, base et socle en fonte aciérée) sont également essentiels.
