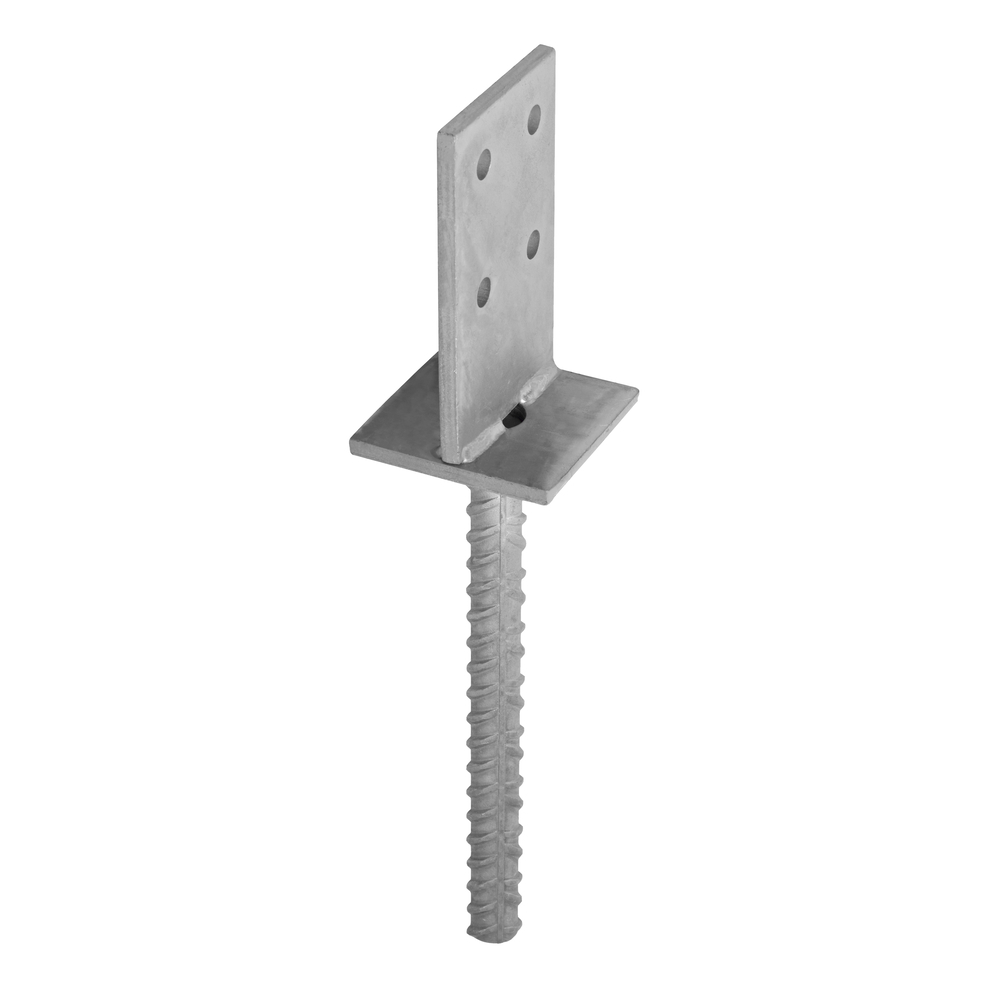

PIED À ANCRER T - D20 - ALSAFIX - PAT20

Le pied à ancrer T D.20 ASLAFIX PAT20 est conçu pour des applications robustes d'ancrage de poteaux.
Idéal pour des constructions en extérieur, il permet une fixation solide et stable des poteaux grâce à sa conception spécifique. Ce modèle s'installe facilement dans le sol et assure une prise optimale pour maintenir la structure.
Le pied à ancrer T présente un diamètre de 20 mm et est destiné à des connecteurs de poteaux. Conçu en acier de haute qualité, il garantit une durabilité et une résistance face aux intempéries et aux diverses charges. Son design ergonomique facilite son installation, assurant une adaptation aisée à différents types de poteaux.

- Type : Pied à ancrer T
- Diamètre : 20 mm
- Matériau : Acier
- Connecteurs : Pieds de poteau
- Utilisation : Ancrage pour poteaux
- Résistance : Haute solidité
- Installation : Fixation au sol par boulonnage
- Applications : Systèmes de clôtures, structures temporaires
- Poids : Léger pour un transport facile

Le pied à ancrer T D.20 ALSAFIX PAT20 est un connecteur destiné à l’ancrage solide et stable de poteaux, principalement utilisé en extérieur pour des constructions robustes comme des systèmes de clôtures ou des structures temporaires.

Description et usages :
- Conçu pour une fixation au sol par boulonnage, il assure une prise optimale pour maintenir des poteaux.
- Adapté aux pieds de poteaux avec un diamètre de 20 mm.
- Permet une installation facile grâce à son design ergonomique.
- Utilisé pour des applications nécessitant une haute résistance aux charges et aux intempéries.

Fonctionnement :
- Le pied s’ancre dans le sol en béton, offrant une fixation stable.
- Permet de transmettre les efforts de traction, cisaillement et autres charges sur la structure.

Caractéristiques techniques :
- Type : Pied à ancrer T
- Diamètre de la tige : 20 mm
- Matériau : Acier
- Dimensions principales : longueur totale 250 mm, platine de fixation 80 x 90 mm, épaisseur de la platine 6 mm
- Poids : 14 kg par carton de 10 pièces
- Perçages : 4 trous de fixation sur la platine (diamètre 9 mm pour la partie supérieure, 11 mm pour la base)

Performances et efforts maximaux :
- Résistance maximale dans le béton C20/25 :
- Efforts horizontaux Px1 et Px2 : 16,20 kN
- Effort vertical Py : 3,65 kN
- Effort latéral Pz : 3,26 kN
- Efforts maximaux sur la poutre de bois (traction et cisaillement) variant selon la taille des vis utilisées (de 4.0 x 40 mm à 4.0 x 75 mm), avec une traction allant de 0,40 kN à 0,75 kN et un cisaillement constant de 0,714 kN.

Matériaux et composition :
- Acier robuste garantissant durabilité et résistance aux intempéries.

Compatibilités :
- Compatible avec différents types de poteaux nécessitant un ancrage par pied à ancrer T.

Normes et recommandations :
- Les données techniques sont fournies à titre indicatif.
- Il est recommandé de réaliser des calculs et essais spécifiques à chaque cas d’usage avant mise en œuvre.

Conditionnement et stockage :
- Conditionné en cartons de 10 pièces, poids total 14 kg par carton.

Avantages produit :
- Haute solidité et durabilité.
- Facilité d’installation.
- Adaptabilité à divers systèmes de poteaux.
- Léger pour un transport aisé.

Dimensions détaillées (en mm) :
- Longueur totale : 250
- Platine : 80 x 90
- Epaisseur platine : 6
- Hauteur de la partie verticale de la platine : 128
- Diamètre tige : 20

Cette fiche technique garantit une fixation fiable et durable pour les poteaux dans les constructions extérieures, avec une résistance adaptée aux contraintes mécaniques courantes.
