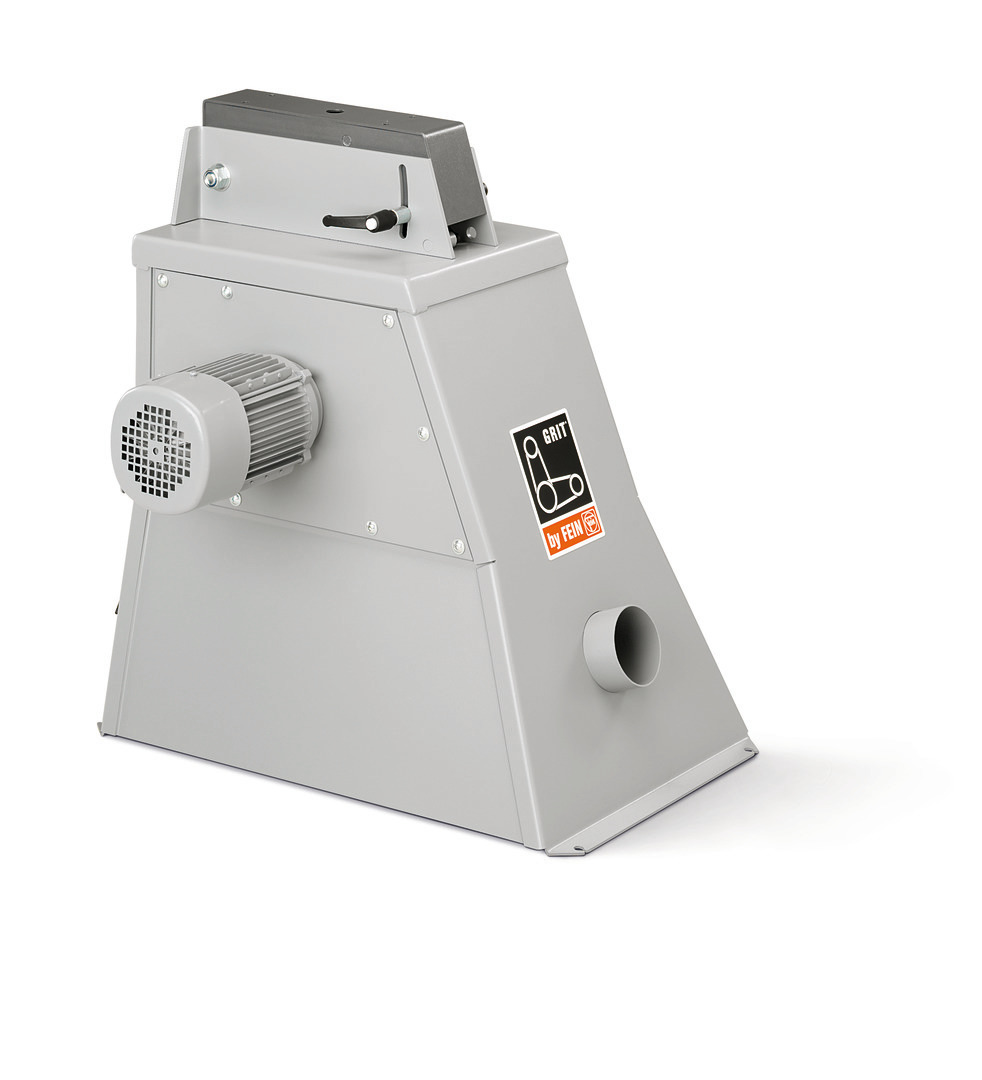

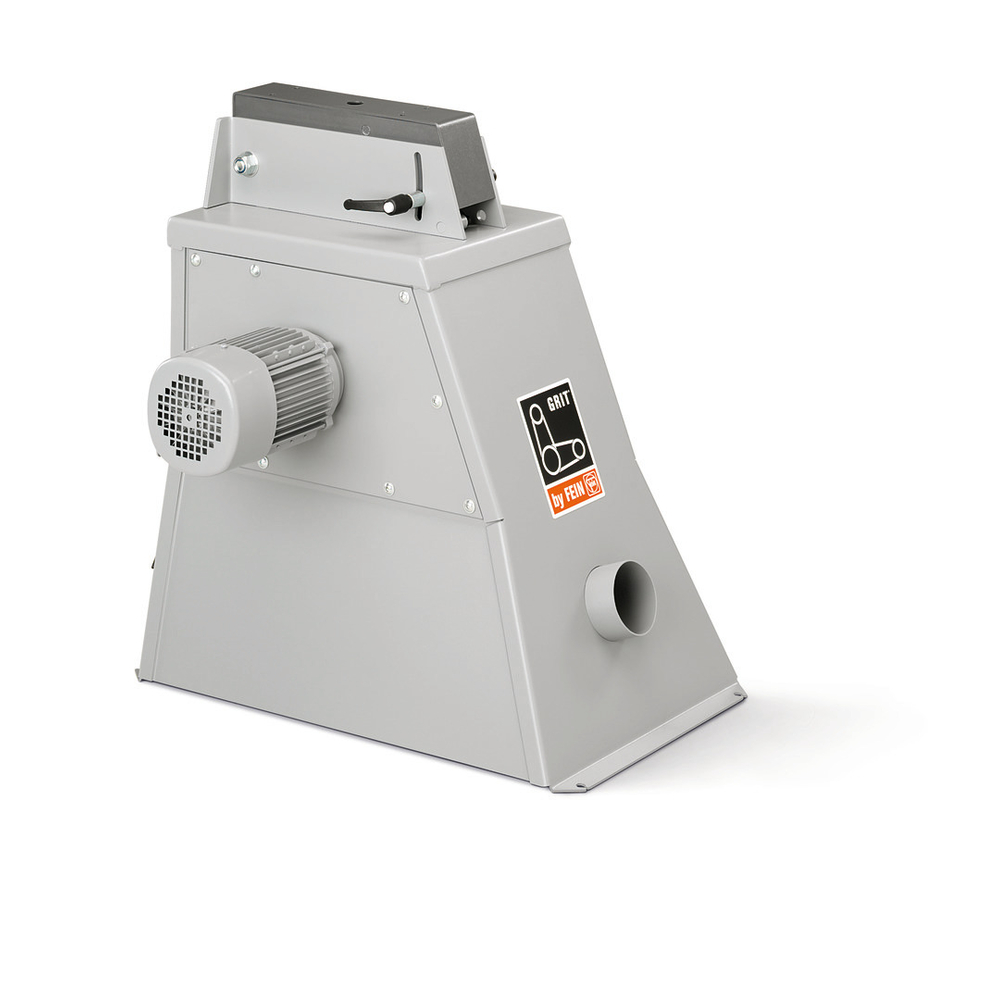

Pied avec double aspiration. Pied avec double aspiration GIBE pied pour GI 75/150 FEIN - 99001004000
Référence : F07099001004000
Découvrez Pied avec double aspiration. Pied avec double aspiration GIBE pied pour GI 75/150 FEIN - 99001004000 disponible à l'achat
Les points clés
- Puissance absorbée de 0,35 kW pour un fonctionnement efficace.
- Débit d'air impressionnant de 13 300 l/min.
- Double aspiration pour une performance optimisée.
- Conception stable et robuste pour une utilisation durable.
- Compatible avec GI 75/150 pour une flexibilité d'utilisation.
2 731,08 € TTC 2 275,90 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le pied avec double aspiration, idéal pour une utilisation avec les équipements GI 75/150. Conçu pour offrir une stabilité maximale, ce pied intègre un double dispositif d'aspiration qui garantit une performance optimale.
Avec une puissance absorbée de 0,35 kW, le fonctionnement de cet accessoire est à la fois efficace et performant. Son débit d'air impressionnant de 13 300 l/min assiste parfaitement les opérations nécessitant une aspiration efficace. La dépression maximale de 4 hPa renforce encore cette capacité d'aspiration.
Pesant 55 kg, ce pied est non seulement robuste mais également conçu pour une utilisation durable. Sa compatibilité avec les équipements GI 75/150 le rend extrêmement flexible, adaptant ainsi cette solution à divers projets et besoins.
Le pied avec double aspiration GIBE est conçu pour une utilisation avec les ponceuses à bande GI 75 (2H) et GI 150 (2H). Il offre une grande stabilité grâce à son double dispositif d'aspiration intégré, assurant une performance optimale lors des opérations nécessitant une aspiration efficace.
Ce pied est équipé d'un réceptacle intégré pour particules métalliques, résistant aux étincelles incandescentes, garantissant une sécurité accrue. Sa structure soudée robuste assure une durabilité et une résistance à l'usage intensif. Les tuyaux fournis sont en acier, flexibles et résistants à la chaleur, adaptés aux conditions de travail exigeantes. Un filtre à cartouche assure une filtration efficace des particules aspirées. Le revêtement par pulvérisation protège la surface et améliore la longévité du produit.
Les caractéristiques techniques principales sont les suivantes :
- Puissance absorbée : 0,35 kW
- Tension : 220/230 V et 400/440 V
- Débit d'air : 13 300 l/min
- Dépression maximale : 4 hPa
- Poids : 55 kg
Le contenu de la livraison comprend deux tuyaux et quatre colliers de serrage, facilitant l'installation et la fixation du dispositif.
Ce pied avec double aspiration allie robustesse, efficacité d'aspiration et compatibilité avec les équipements FEIN GI 75/150, offrant ainsi une solution fiable pour les travaux de ponçage et d'aspiration de particules métalliques.
Ce pied est équipé d'un réceptacle intégré pour particules métalliques, résistant aux étincelles incandescentes, garantissant une sécurité accrue. Sa structure soudée robuste assure une durabilité et une résistance à l'usage intensif. Les tuyaux fournis sont en acier, flexibles et résistants à la chaleur, adaptés aux conditions de travail exigeantes. Un filtre à cartouche assure une filtration efficace des particules aspirées. Le revêtement par pulvérisation protège la surface et améliore la longévité du produit.
Les caractéristiques techniques principales sont les suivantes :
- Puissance absorbée : 0,35 kW
- Tension : 220/230 V et 400/440 V
- Débit d'air : 13 300 l/min
- Dépression maximale : 4 hPa
- Poids : 55 kg
Le contenu de la livraison comprend deux tuyaux et quatre colliers de serrage, facilitant l'installation et la fixation du dispositif.
Ce pied avec double aspiration allie robustesse, efficacité d'aspiration et compatibilité avec les équipements FEIN GI 75/150, offrant ainsi une solution fiable pour les travaux de ponçage et d'aspiration de particules métalliques.
Puissance absorbée: 0,35 kw. Tension: 220/230 & 400/440 V. Débit d'air: 13 300 l/min. Dépression max.: 4 hPa. Poids: 55 kg

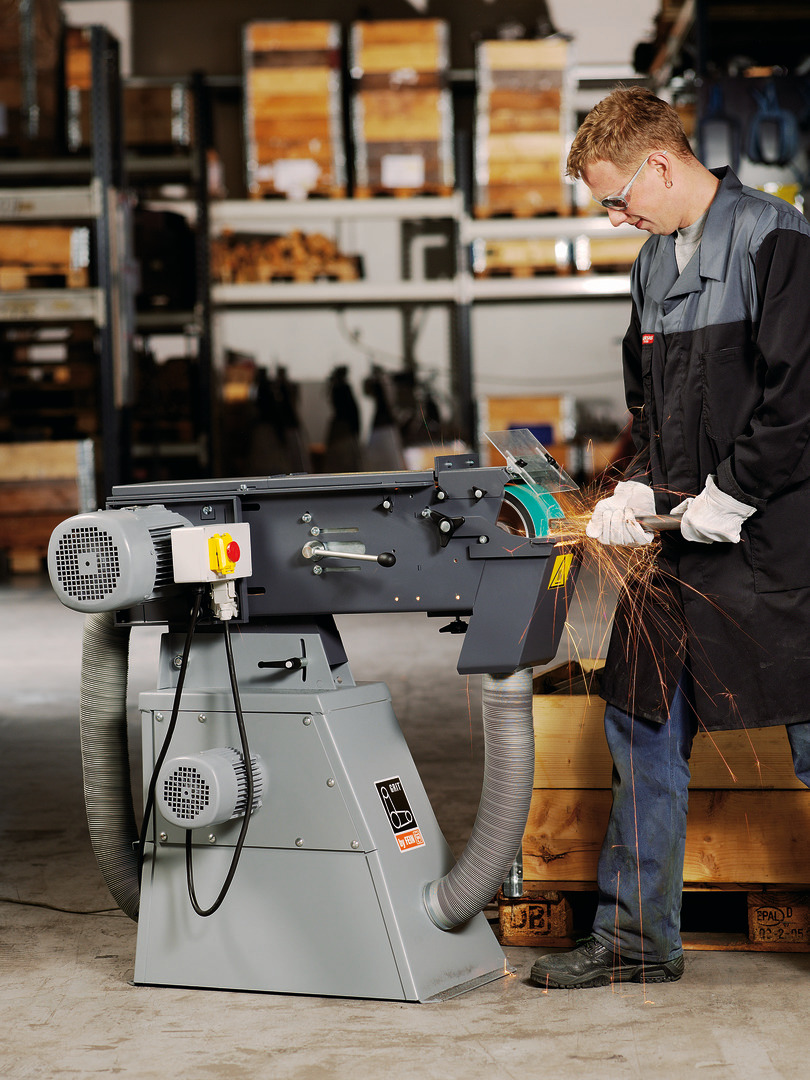

Le pied avec double aspiration s'utilise en montage stationnaire avec les ponceuses à bande GI 75 (2H) et GI 150 (2H) dans un environnement protégé des intempéries. Il doit être fixé solidement au sol à l'aide de vis ou chevilles adaptées, capables de supporter les forces exercées pendant le travail. Pour l'installation, il faut desserrer les leviers de serrage, régler la platine de support à l'horizontale, puis repositionner et serrer les leviers. La machine à monter est ensuite placée sur ce support et fixée avec des vis appropriées. Ce travail doit être effectué par des personnes capables de soulever le poids important de la machine.
Le tuyau d'aspiration est connecté à la machine via la tubulure d'aspiration, et fixé avec un collier de serrage. La connexion électrique du dispositif d'aspiration se fait en branchant la fiche dans la prise prévue sur la machine, en respectant la tension et la fréquence indiquées sur la plaque signalétique.
L'inclinaison du pied se règle en desserrant les leviers de serrage, en positionnant la machine à la hauteur de travail souhaitée, puis en resserrant les leviers.
Le dispositif d'aspiration s'enclenche et se coupe automatiquement via l'interrupteur Marche/Arrêt de la machine montée.
Pour vider le récipient collecteur et changer les filtres, il faut desserrer le collier du tuyau d'aspiration arrière, retirer le tuyau de la tubulure, dévisser les vis à poignée étoile et sortir complètement le récipient collecteur. Ensuite, il faut desserrer les vis de fixation du cadre pour extraire les filtres, les nettoyer à l'air comprimé et vider le récipient. Le contenu du récipient doit être suffisamment refroidi avant d'être éliminé dans des contenants appropriés. Les filtres nettoyés sont replacés dans le cadre dans le bon sens, puis tous les éléments sont remontés dans l'ordre inverse.
Ce pied est utilisé pour des opérations nécessitant une aspiration efficace des particules métalliques générées lors du ponçage. Le système assure une grande stabilité grâce à son double dispositif d'aspiration intégré.
En cas de fonctionnement non conforme, il est recommandé de vérifier que les leviers de serrage sont bien serrés et que le dispositif d'aspiration est correctement connecté. Toute intervention électrique doit être effectuée par un électricien qualifié.
Les opérations de maintenance régulières comprennent le vidage du récipient collecteur, le nettoyage des filtres, le remplacement des filtres en cas de perte d'efficacité d'aspiration, et le nettoyage des parties mobiles du support avec de l'air comprimé.
Le tuyau d'aspiration est connecté à la machine via la tubulure d'aspiration, et fixé avec un collier de serrage. La connexion électrique du dispositif d'aspiration se fait en branchant la fiche dans la prise prévue sur la machine, en respectant la tension et la fréquence indiquées sur la plaque signalétique.
L'inclinaison du pied se règle en desserrant les leviers de serrage, en positionnant la machine à la hauteur de travail souhaitée, puis en resserrant les leviers.
Le dispositif d'aspiration s'enclenche et se coupe automatiquement via l'interrupteur Marche/Arrêt de la machine montée.
Pour vider le récipient collecteur et changer les filtres, il faut desserrer le collier du tuyau d'aspiration arrière, retirer le tuyau de la tubulure, dévisser les vis à poignée étoile et sortir complètement le récipient collecteur. Ensuite, il faut desserrer les vis de fixation du cadre pour extraire les filtres, les nettoyer à l'air comprimé et vider le récipient. Le contenu du récipient doit être suffisamment refroidi avant d'être éliminé dans des contenants appropriés. Les filtres nettoyés sont replacés dans le cadre dans le bon sens, puis tous les éléments sont remontés dans l'ordre inverse.
Ce pied est utilisé pour des opérations nécessitant une aspiration efficace des particules métalliques générées lors du ponçage. Le système assure une grande stabilité grâce à son double dispositif d'aspiration intégré.
En cas de fonctionnement non conforme, il est recommandé de vérifier que les leviers de serrage sont bien serrés et que le dispositif d'aspiration est correctement connecté. Toute intervention électrique doit être effectuée par un électricien qualifié.
Les opérations de maintenance régulières comprennent le vidage du récipient collecteur, le nettoyage des filtres, le remplacement des filtres en cas de perte d'efficacité d'aspiration, et le nettoyage des parties mobiles du support avec de l'air comprimé.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quels sont les éléments spécifiques du pied avec double aspiration GIBE pour GI 75/150 ?
Ce pied intègre un double dispositif d'aspiration garantissant une performance optimale avec un débit d'air de 13 300 l/min et une dépression maximale de 4 hPa. Il dispose d'un réceptacle intégré résistant aux étincelles incandescentes, d'une structure soudée robuste et de tuyaux en acier flexibles et résistants à la chaleur. Le poids total est de 55 kg.
Comment s'effectue la fixation et l'installation du pied sur chantier ?
Le pied doit être fixé solidement au sol à l'aide de vis ou chevilles adaptées, capables de supporter les forces exercées pendant le travail. La platine de support se règle à l'horizontale en desserrant puis resserrant les leviers de serrage. La machine est ensuite placée et fixée avec des vis appropriées.
Quelles sont les consignes pour la connexion électrique et la mise en marche ?
La tension d'alimentation doit correspondre aux indications sur la plaque signalétique (220/230 V ou 400/440 V). La fiche du dispositif d'aspiration se branche dans la prise prévue sur la machine. Le système d'aspiration s'enclenche et se coupe automatiquement via l'interrupteur Marche/Arrêt de la machine montée.
Comment se réalise l'entretien du dispositif d'aspiration ?
Le récipient collecteur se vide en desserrant le collier du tuyau d'aspiration arrière, puis en retirant le récipient. Les filtres s'extraient du cadre, se nettoient à l'air comprimé et se replacent dans le bon sens. Le contenu du récipient doit être refroidi avant élimination dans des contenants adaptés.
Quels sont les critères de sécurité à respecter lors de l'utilisation ?
Le pied doit être monté par des personnes capables de soulever son poids important. Il faut s'assurer que les leviers de serrage sont bien fixés pour éviter tout basculement. Toute intervention électrique doit être réalisée par un électricien qualifié. La sécurité électrique doit être régulièrement contrôlée conformément aux normes en vigueur.
