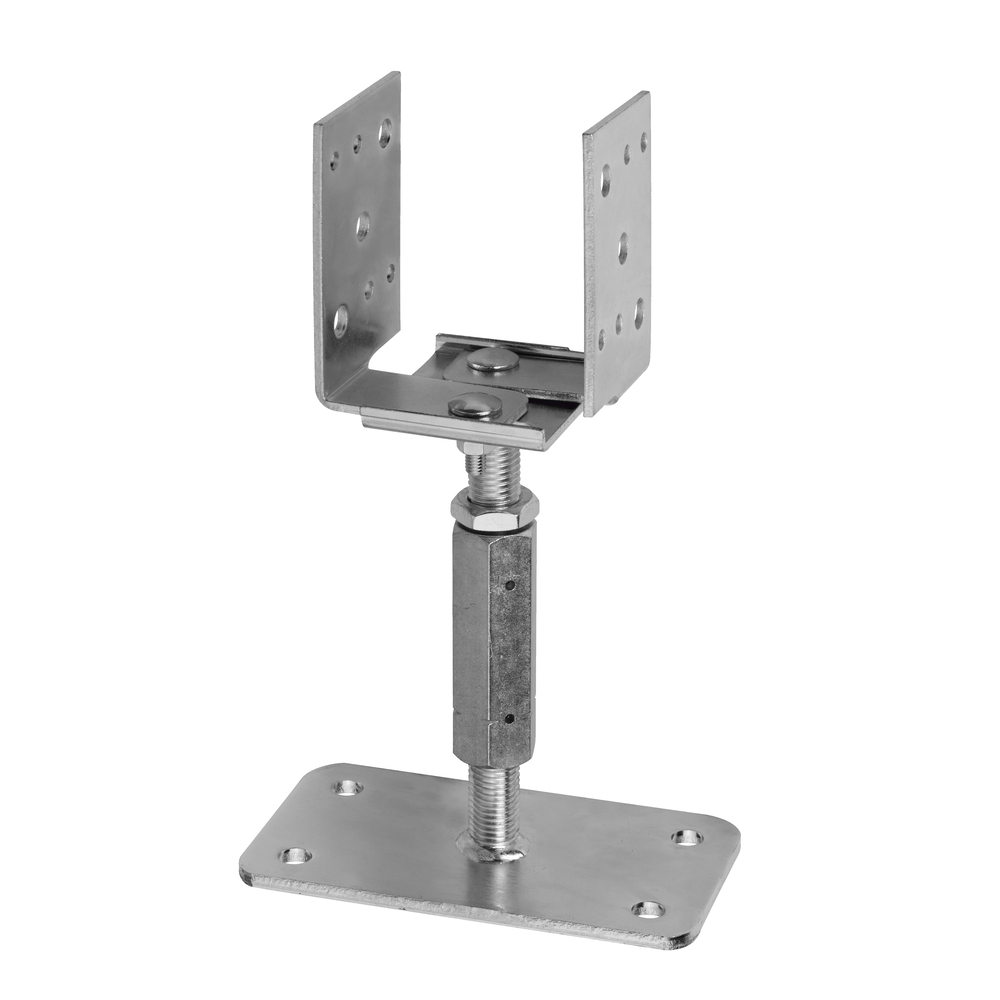

PIED RÉGLABLE AVEC PLATINE V - 80 - ALSAFIX - PPUR80
Référence : A060PPUR80
Découvrez PIED RÉGLABLE AVEC PLATINE V - 80 - ALSAFIX - PPUR80 disponible à l'achat
- Réglable en largeur et hauteur sur 50 mm
- Fixation solide dans le béton
- Acier galvanisé pour une haute résistance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez le Pied Réglable avec Platine V - 80 - ASLAFIX - PPUR80, une solution idéale pour la fixation de poteaux.
Ce pied de poteau est conçu pour être fixé dans le béton, offrant une stabilité et une robustesse exceptionnelles. Grâce à ses fonctionnalités de réglage, il est possible d'ajuster la largeur et la hauteur même après l'installation du poteau, garantissant ainsi un alignement parfait. Pour le réglage en hauteur, il suffit d'utiliser une clé de 30 (SW), permettant une modulation sur 50 mm.
Fabriqué en acier, le pied est traité par galvanisation à chaud (HDG) pour une excellente résistance à la corrosion. Sa platine intégrée facilite l'installation et assure une fixation solide. Ce produit est destiné à être utilisé avec une gamme variée de poteaux, faisant de lui un choix polyvalent pour vos projets de construction.
Description du produit
Le pied réglable avec platine V - 80 est une solution conçue pour la fixation de poteaux dans le béton. Il offre une grande stabilité et robustesse grâce à sa platine à fixer solidement. Ce pied est réglable en largeur et en hauteur, permettant un ajustement même après l'installation du poteau. Le réglage en hauteur s'effectue sur une plage de 50 mm à l'aide d'une clé de 30 (SW). Le produit est fabriqué en acier galvanisé à chaud (HDG), assurant une excellente résistance à la corrosion.
Usages et applications
Ce pied est destiné à la fixation de poteaux dans des projets de construction nécessitant une fixation solide et réglable dans le béton. Il est compatible avec une gamme variée de pieds de poteau, offrant une grande polyvalence.
Fonctionnement
Le réglage en largeur et en hauteur permet d’ajuster précisément l’alignement du poteau. Le réglage en hauteur se fait par rotation avec une clé de 30, modulable sur 50 mm. La platine intégrée facilite la fixation dans le béton.
Caractéristiques techniques détaillées
- Type : Pied réglable avec platine V
- Application : Fixation dans le béton
- Réglage : En largeur et en hauteur
- Réglage en hauteur : 50 mm
- Outil de réglage : Clé de 30 (SW)
- Finition : Galvanisation à chaud (HDG)
- Poids : 3 kg
- Dimensions principales (en mm) :
- Largeur platine : 70
- Longueur platine : 150-200
- Épaisseur platine : 5,0
- Diamètres des trous : Ø 6, Ø 13
- Compatible avec goujons T et vis BT (produits associés)
Performances
La capacité de charge en compression sur bois est de 15,90 kN avec un coefficient de sécurité de 1,00. La fixation est assurée par 4 vis Ø10x60. Les valeurs de charge en traction et autres directions ne sont pas spécifiées pour le béton.
Matériaux et composition
Acier galvanisé à chaud (HDG) pour une protection anticorrosion durable.
Compatibilités
Compatible avec pieds de poteau et accessoires tels que goujons T et vis BT pour une fixation renforcée.
Normes et certifications
Produit conforme à l’évaluation technique européenne ETA-16/0550, assurant la fiabilité des performances mécaniques.
Conditions d’utilisation et recommandations
- Fixer la platine dans le béton.
- Réglage possible après montage du poteau.
- Utiliser une clé de 30 (SW) pour le réglage en hauteur.
- Respecter les préconisations de fixation avec les vis et goujons adaptés.
Avantages produit
- Réglage facile en largeur et en hauteur même après installation.
- Grande robustesse grâce à la galvanisation à chaud.
- Polyvalence d’utilisation avec différents types de poteaux.
- Installation simplifiée grâce à la platine intégrée.
Conditionnement, stockage, conservation
Non spécifié dans le document.
Informations complémentaires
Le produit est livré avec une platine perforée pour fixation et réglage. Les schémas techniques présents dans la fiche (page 2) détaillent les dimensions précises et les positions des trous pour une installation optimale. La galvanisation à chaud garantit une excellente durabilité en milieu extérieur.
Sous réserve de modifications, les informations sont données à titre indicatif. Il est recommandé de réaliser des calculs et essais spécifiques propres à chaque cas d’application.
---
Ce résumé regroupe l’ensemble des informations techniques et fonctionnelles présentes dans la fiche produit PDF ALSAFIX PPUR80.
- Type : Pied réglable avec platine V
- Application : Fixation dans le béton
- Réglage : En largeur et en hauteur
- Réglage en hauteur : 50 mm
- Outil de réglage : Clé de 30 (SW)
- Finition : Galvanisation à chaud (HDG)
- Utilisation : Compatible avec pieds de poteau
Questions produits
Comment ce pied réglable assure-t-il la stabilité des poteaux une fois fixé dans le béton ?
Le pied réglable avec platine V - 80 se fixe solidement dans le béton grâce à une platine perforée et une fixation par 4 vis Ø10x60. Sa conception en acier galvanisé à chaud garantit une résistance durable à la corrosion, assurant ainsi une stabilité mécanique fiable sur chantier.
Quels sont les réglages possibles après l’installation du poteau ?
Ce pied permet un réglage en largeur et en hauteur même après la pose du poteau. Le réglage en hauteur s’effectue sur une plage de 50 mm à l’aide d’une clé de 30 (SW), permettant un alignement précis et adaptable en fonction des contraintes du chantier.
Quelles sont les caractéristiques techniques qui influencent la capacité de charge du pied ?
La capacité de charge en compression sur bois est de 15,90 kN avec un coefficient de sécurité de 1,00. La platine a une épaisseur de 5 mm et des dimensions adaptées (largeur 70 mm, longueur 150-200 mm), contribuant à une fixation robuste et une bonne répartition des efforts.
Quelle est la nature du traitement anticorrosion du produit et pourquoi est-il important ?
Le pied est traité par galvanisation à chaud (HDG), un procédé qui protège efficacement l’acier contre la corrosion, notamment en milieu extérieur. Ce traitement prolonge la durabilité du pied et garantit la pérennité de la fixation dans le temps.
Avec quels accessoires ce pied est-il compatible pour une installation optimale ?
Il est compatible avec des goujons T et des vis BT, qui sont recommandés pour renforcer la fixation dans le béton. Leur utilisation conforme aux préconisations assure la sécurité et la performance mécanique de l’ensemble.
