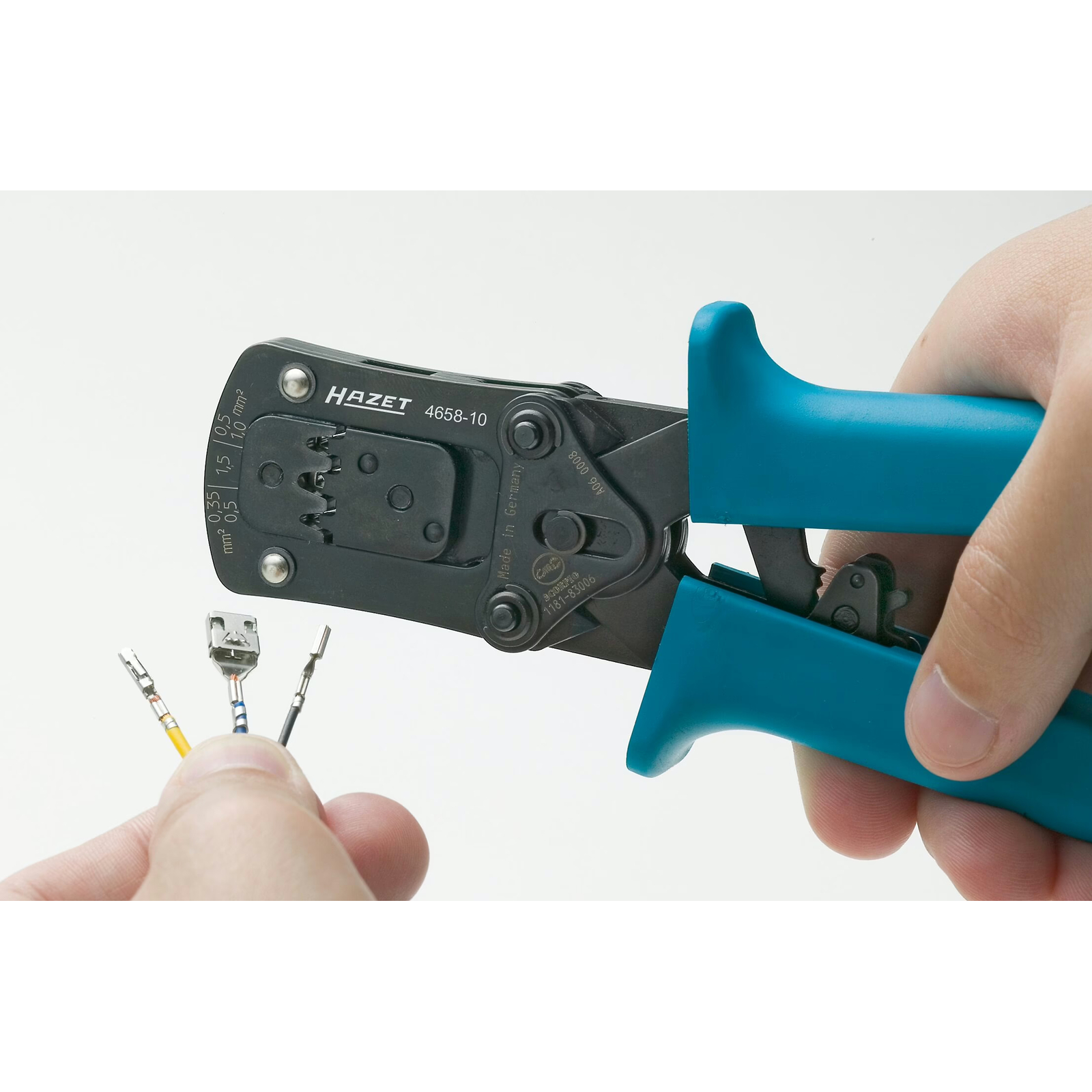

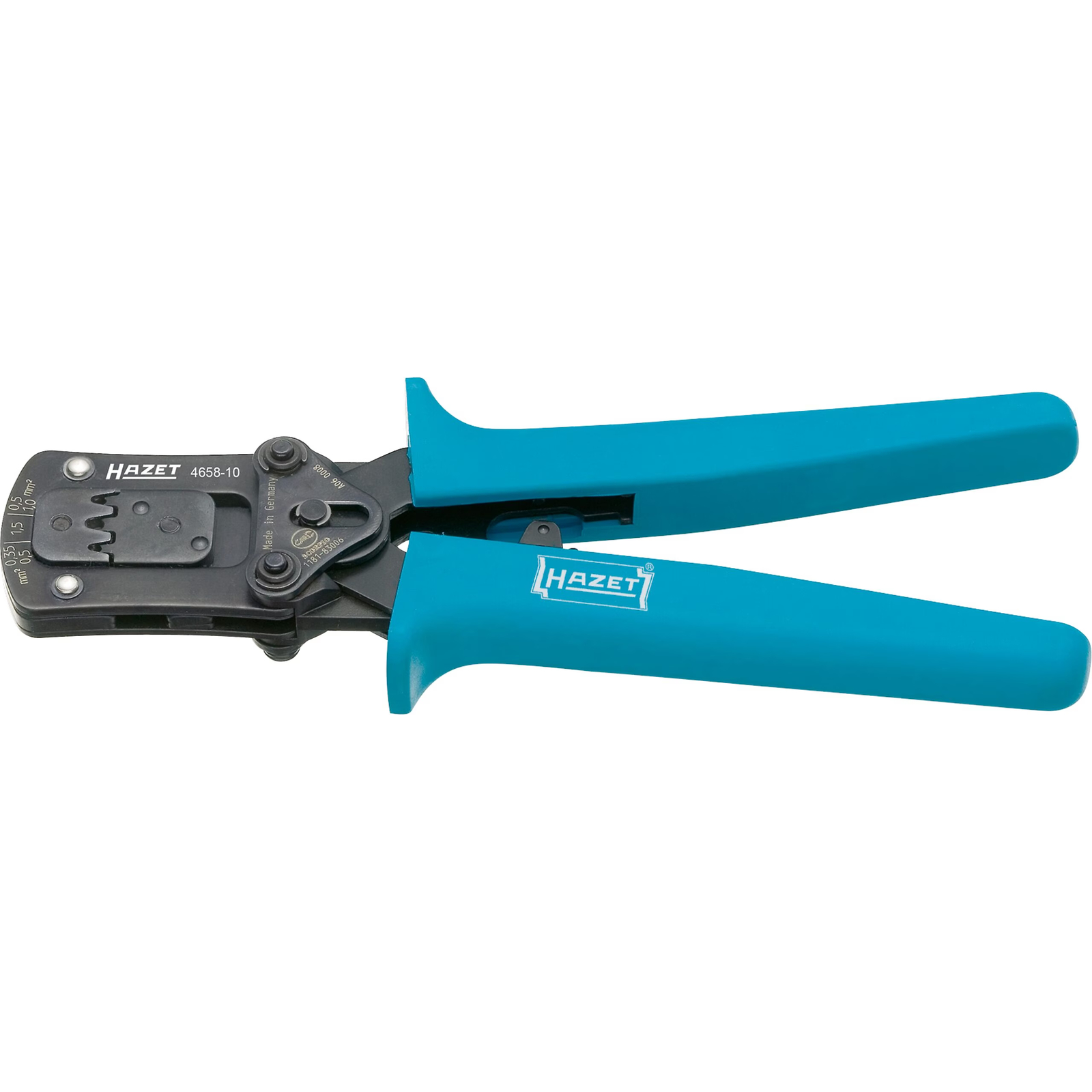

Pince à sertir 150 mm pour cosses et câbles non isolés avec tête de rechange HAZET - 4658-10
Référence : H122465810
Découvrez Pince à sertir 150 mm pour cosses et câbles non isolés avec tête de rechange HAZET - 4658-10 disponible à l'achat
- Longueur compacte de 150 mm pour une bonne maniabilité
- Système de blocage garantissant un sertissage complet
- Application de force réduite grâce au rapport optimisé
- Tête de rechange incluse pour sections 0.35 à 1.5 mm²
- Sertissage linéaire assurant un enroulement uniforme
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

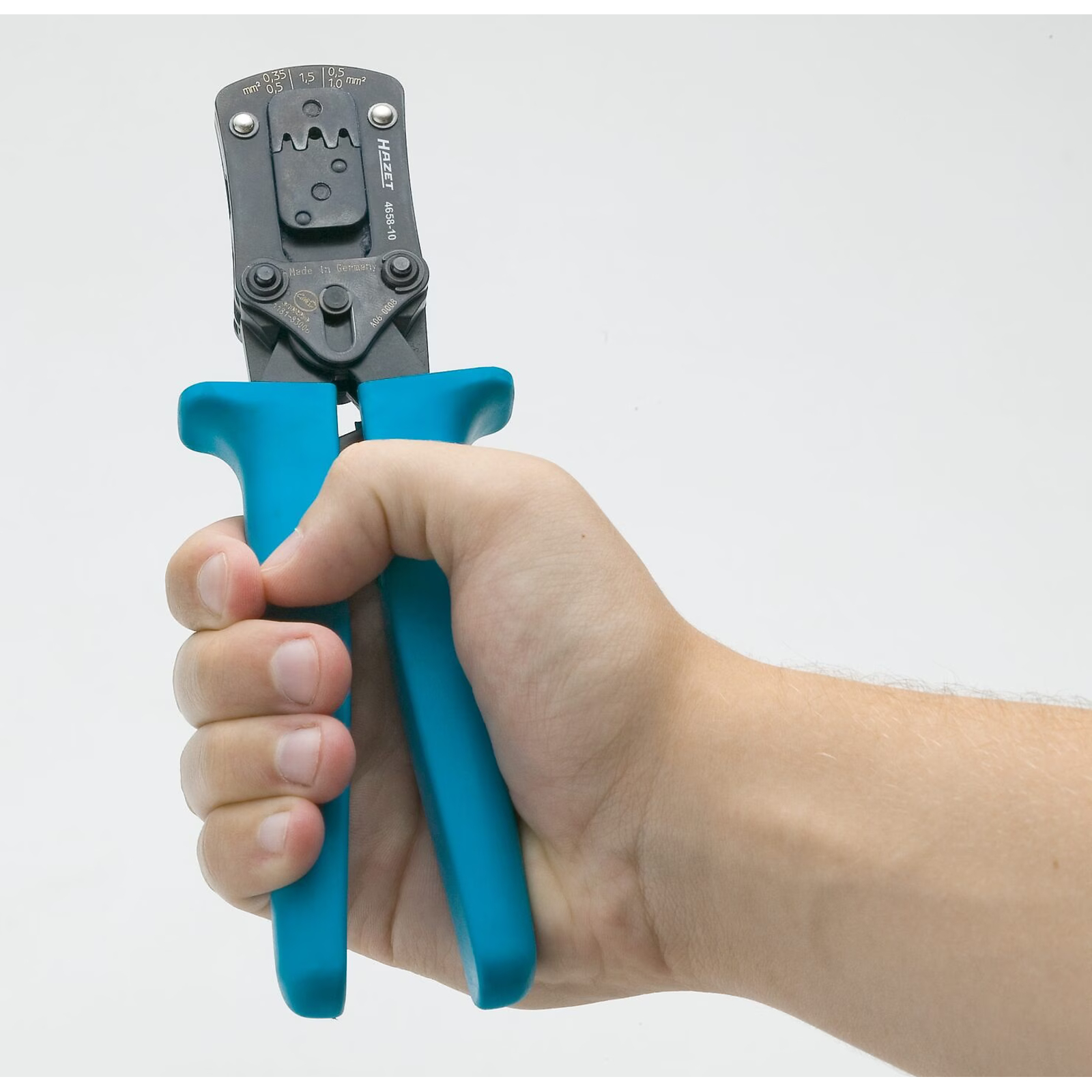

La pince à sertir HAZET 4658-10, d'une longueur de 150 mm, est conçue pour une multitude de connexions à cosses et à câbles non isolés.
Elle intègre un système de blocage garantissant une procédure de sertissage complète.
L'application de force est réduite grâce à un rapport de transmission optimisé, facilitant ainsi le travail.
Le sertissage linéaire assure un enroulement uniforme du conducteur et de l'isolant.
La butée d'isolation permet de positionner le contact dans les mâchoires indépendamment du type de cosse utilisée.
Cette pince est fournie avec une tête de rechange adaptée aux sections de 0,35 à 1,5 mm², complète avec les outils de base.
Elle dispose de trois profils de sertissage :
- Le premier profil couvre les sections de 0,35 à 0,5 mm²
- Le deuxième profil correspond à 1,5 mm²
- Le troisième profil s'applique aux sections de 0,5 à 1,0 mm²
Le sertissage de conducteur est réalisé selon le profil B, tandis que le sertissage d'isolant suit le profil O.
Cette pince est fabriquée en Allemagne (Made in Germany) et présente un poids net de 0,34 kg.
Elle est particulièrement adaptée pour une variété de connexions non isolées, avec un crimpage linéaire parallèle assurant des forces maximales d'extraction.
Le processus de sertissage ne s'achève qu'après l'atteinte de la pression d'appui spécifiée, garantissant une connexion sûre.
L'utilisation est facilitée par une application de force économe grâce à une transmission par levier idéale.
L'optimale position du contact est assurée grâce à un arrêt d'isolation intégré.

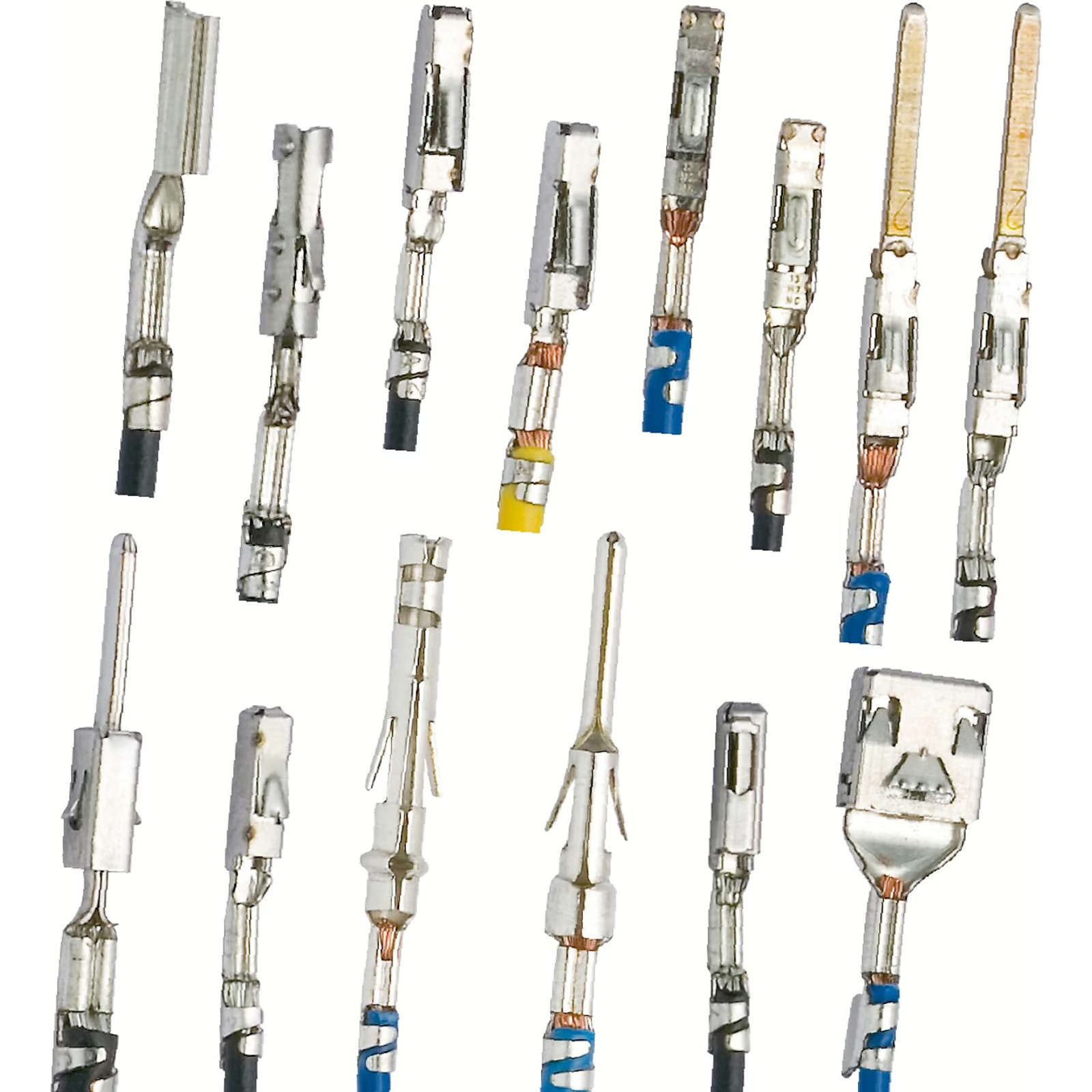

La pince est compatible avec plusieurs types de contacts, notamment MCP 1.2 « Stift/Buchse », MPQ, Micro Timer, MCP 2.8, C 26, BMK 06, Matrix 1,2, 9023, et RSC 162 « Stift/Buchse » des fabricants Tyco, Bosch, Siemens, Elco et Hirschmann.
Pour le sertissage, il convient de positionner le câble à sertir de manière à ce que la butée d'isolation s'engage dans la première rainure du contact.
La gaine du câble doit être dénudée sur 5 mm, puis insérée jusqu'à la butée.
Le sertissage s'effectue en pressant les poignées jusqu'au déverrouillage automatique du système de blocage.
Pour assurer une longue durée de vie, il est recommandé de protéger la pince des chocs, des chutes et du contact avec des liquides.
Le stockage doit se faire dans un lieu sec, à l'abri de la poussière et des substances agressives, avec une température comprise entre -10 et +45 °C et une humidité relative maximale de 65 %.
Cette pince bénéficie d’un rapport de transmission optimisé qui réduit l’effort nécessaire lors de l’utilisation. Le sertissage linéaire assure un enroulement uniforme du conducteur et de l’isolant, tandis que la butée d’isolation permet de positionner précisément le contact dans les mâchoires, indépendamment du type de cosse utilisée.
Elle est fournie avec une tête de rechange adaptée aux sections de 0,35 à 1,5 mm², accompagnée des outils de base nécessaires. Trois profils de sertissage sont disponibles :
- premier profil pour 0,35 à 0,5 mm²,
- deuxième profil pour 1,5 mm²,
- troisième profil pour 0,5 à 1,0 mm².
Le sertissage du conducteur est réalisé selon le profil B, tandis que le sertissage de l’isolant suit le profil O.
La pince est compatible avec plusieurs types de contacts, notamment MCP 1.2 « Stift/Buchse », MPQ, Micro Timer, MCP 2.8, C 26, BMK 06, Matrix 1,2, 9023, et RSC 162 « Stift/Buchse », provenant de fabricants tels que Tyco, Bosch, Siemens, Elco et Hirschmann.
Pour le sertissage, le câble doit être dénudé sur 5 mm puis inséré jusqu’à la butée d’isolation qui s’engage dans la première rainure du contact. Le sertissage s’effectue en pressant les poignées jusqu’au déverrouillage du système de blocage.
Fabriquée en Allemagne, cette pince est conçue pour garantir des forces maximales d’extraction grâce à un crimpage linéaire parallèle. Pour assurer sa longévité, il est recommandé de la protéger des chocs, des chutes et du contact avec des liquides. Le stockage doit se faire dans un environnement sec, à l’abri de la poussière et des substances agressives, avec une température comprise entre -10 et +45 °C et une humidité relative maximale de 65 %.
- marque : hazet
- référence fournisseur : 4658-10
- longueur : 150 mm
- poids net : 0,34 kg
- pour une multitude de connexions à cosses et à câbles non isolés
- système de blocage intégré garantissant une procédure de sertissage complète
- application de force réduite grâce au rapport de transmission optimisé
- enroulement uniforme du conducteur et de l’isolant grâce au sertissage linéaire
- butée d’isolation permettant de positionner le contact dans les mâchoires indépendamment du type de cosse utilisée
- tête de rechange pour les sections 0,35 – 1,5 mm² complète avec outils de base
- profils de sertissage : 1er profil 0,35 - 0,5 mm², 2e profil 1,5 mm², 3e profil 0,5 - 1,0 mm²
- sertissage de conducteur = sertissage B / sertissage d’isolant = sertissage O
- made in germany
Le sertissage s'effectue selon trois profils adaptés aux sections de câble de 0,35 à 1,5 mm². Le sertissage du conducteur suit le profil B, tandis que le sertissage de l'isolant suit le profil O. La pince est adaptée pour une multitude de connexions à cosses et câbles non isolés, compatibles avec plusieurs types de contacts.
Le produit est utilisé dans des environnements secs, à l'abri de la poussière et des substances agressives, avec une température de stockage entre -10 et +45 °C et une humidité relative maximale de 65 %. En cas de fonctionnement non conforme, il est indiqué de protéger la pince des chocs, des chutes et du contact avec des liquides, car ces facteurs peuvent altérer son fonctionnement.
Questions produits
Quels types de connexions cette pince à sertir peut-elle réaliser ?
Cette pince est conçue pour une multitude de connexions à cosses et à câbles non isolés, compatibles avec plusieurs types de contacts tels que MCP 1.2 « Stift/Buchse », MPQ, Micro Timer, MCP 2.8, C 26, BMK 06, Matrix 1,2, 9023, et RSC 162 « Stift/Buchse » des fabricants Tyco, Bosch, Siemens, Elco et Hirschmann.
Quelles sont les sections de câbles compatibles avec cette pince à sertir ?
La pince est adaptée aux sections de câbles comprises entre 0,35 et 1,5 mm². Elle dispose de trois profils de sertissage spécifiques : 0,35 à 0,5 mm², 0,5 à 1,0 mm² et 1,5 mm², permettant un sertissage précis selon la section du câble.
Comment s’effectue le sertissage avec cette pince ?
Le câble doit être dénudé sur 5 mm puis inséré jusqu’à la butée d’isolation qui s’engage dans la première rainure du contact. Le sertissage se réalise en pressant les poignées jusqu’au déverrouillage automatique du système de blocage, garantissant une pression d’appui suffisante pour une connexion sûre.
Quels sont les avantages du système de blocage intégré ?
Le système de blocage garantit une procédure de sertissage complète en empêchant la libération prématurée des poignées. Le déverrouillage automatique ne se produit qu’une fois la pression d’appui spécifiée atteinte, assurant ainsi une connexion fiable et uniforme.
Quelles précautions de stockage et d’entretien sont recommandées pour cette pince ?
Il est conseillé de protéger la pince des chocs, des chutes et du contact avec des liquides. Le stockage doit se faire dans un lieu sec, à l’abri de la poussière et des substances agressives, avec une température comprise entre -10 et +45 °C et une humidité relative maximale de 65 %.
