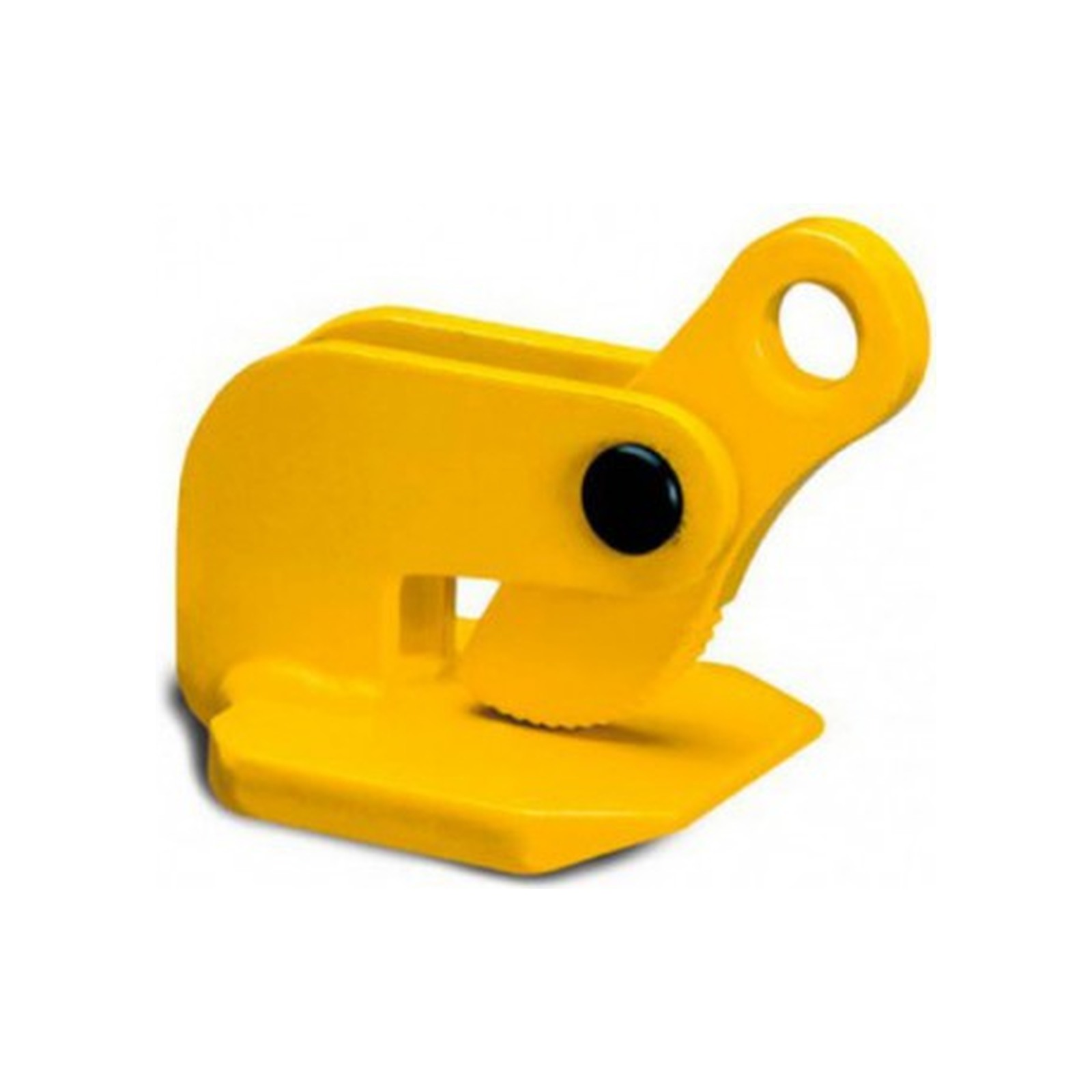

Pince à tôle horizontale came inversée THK ouverture 60 mm CMU 9000 kg LEVAC 6107F
Référence : L0236107F
Découvrez Pince à tôle horizontale came inversée THK ouverture 60 mm CMU 9000 kg LEVAC 6107F disponible à l'achat
- Ouverture de 60 mm pour le levage de tôles fines
- Capacité maximale de 9000 kg par paire pour charges lourdes
- Came inversée sécurisant contre la chute et la flexion
- Utilisation obligatoire en paire avec élingues 2 brins ou palonnier
- Conforme à la directive européenne 2006/42/CE pour équipements de levage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La pince à tôle horizontale à came inversée « THK » est conçue pour le levage de tôles horizontales de faible épaisseur susceptibles de fléchir, avec une dureté maximale de 300 brinell.
Son utilisation est obligatoire avec une élingue à 2 brins ou un palonnier.
Une paire de pinces permet le levage avec une élingue 2 brins pour les tôles de petites dimensions.
Pour les tôles de grandes dimensions, il est nécessaire d’utiliser deux paires de pinces avec un palonnier et deux élingues 2 brins.
La came inversée assure un levage sécurisé des tôles fines en empêchant la chute liée à la flexion, ce qui peut se produire avec des pinces traditionnelles.
Ce produit est utilisable uniquement par paire.
Les caractéristiques techniques de la référence 6107F sont les suivantes :
- Ouverture de 60 mm
- Capacité maximale d’utilisation (CMU) par paire de 9000 kg
Le tableau technique précise également les dimensions associées à cette capacité :
- A = 223 mm
- B = 188 mm
- C = 40 mm
- D = 20 mm
- E = 113 mm
- F = 140 mm
Le poids par paire est de 70 kg.
Le levage doit se faire avec un angle de tête d’élingage inférieur ou égal à 60°, et il ne faut jamais lever plus d’une tôle à la fois.
Cette pince à tôle est conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Elle est particulièrement adaptée pour les opérations de manutention en milieu industriel où les tôles fines doivent être manipulées en toute sécurité sans risque de déformation ou de chute.
L’utilisation de cette pince nécessite impérativement une élingue à 2 brins ou un palonnier. Pour les tôles de petites dimensions, une paire de pinces avec une élingue 2 brins suffit. Pour les tôles de grandes dimensions, il faut utiliser deux paires de pinces avec un palonnier et deux élingues 2 brins. Le levage doit se faire avec un angle de tête d’élingage inférieur ou égal à 60°, et il est interdit de lever plus d’une tôle à la fois.
Les caractéristiques techniques de la pince 6107F sont les suivantes :
- Ouverture : 60 mm
- Capacité maximale d’utilisation (CMU) par paire : 9000 kg
- Dimensions (en mm) : A = 223, B = 188, C = 40, D = 20, E = 113, F = 140
- Poids par paire : 70 kg
Ce matériel est conforme à la directive européenne 2006/42/CE relative aux équipements de levage. Il est particulièrement adapté aux opérations de manutention en milieu industriel où les tôles fines doivent être manipulées en toute sécurité sans risque de déformation ou de chute.
- ouverture (mm) : 60
- cmu par paire (kg) : 9000
- a (mm) : 223
- b (mm) : 188
- c (mm) : 40
- d (mm) : 20
- e (mm) : 113
- f (mm) : 140
- poids par paire (kg) : 70
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quelle épaisseur de tôle cette pince est-elle adaptée ?
Cette pince à tôle horizontale à came inversée est conçue pour le levage de tôles fines de faible épaisseur, avec une dureté maximale de 300 brinell. Elle est spécifiquement adaptée aux tôles susceptibles de fléchir lors du levage.
Quelle est la capacité maximale de levage de cette pince et comment doit-elle être utilisée ?
La capacité maximale d’utilisation est de 9000 kg par paire. L’utilisation doit se faire impérativement par paire, avec une élingue à 2 brins ou un palonnier. Pour les tôles de petites dimensions, une paire de pinces suffit, tandis que pour les grandes dimensions, deux paires avec palonnier et deux élingues 2 brins sont nécessaires.
Quelles sont les dimensions et caractéristiques principales de cette pince ?
La pince offre une ouverture de 60 mm et pèse 70 kg par paire. Ses dimensions principales sont : A = 223 mm, B = 188 mm, C = 40 mm, D = 20 mm, E = 113 mm, F = 140 mm. Le levage doit se faire avec un angle de tête d’élingage inférieur ou égal à 60°.
Comment la came inversée améliore-t-elle la sécurité lors du levage ?
La came inversée empêche la chute de la tôle liée à la flexion qui peut survenir avec des pinces traditionnelles. Elle assure ainsi un levage sécurisé des tôles fines en limitant les risques de déformation ou de chute pendant la manutention.
Quelles sont les contraintes d’utilisation à respecter pour cette pince à tôle ?
Il est interdit de lever plus d’une tôle à la fois avec cette pince. Le levage doit respecter un angle de tête d’élingage inférieur ou égal à 60°. L’utilisation doit toujours être réalisée par paire avec les équipements de levage appropriés.
