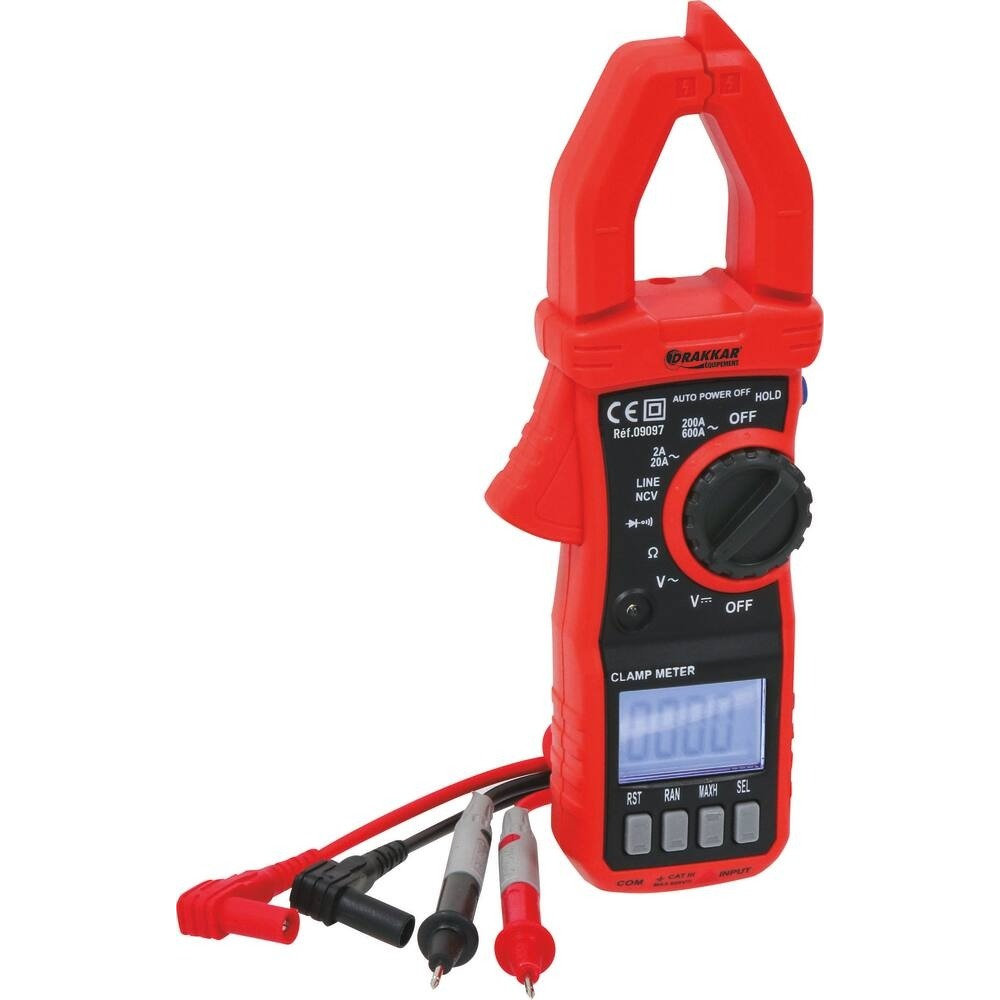

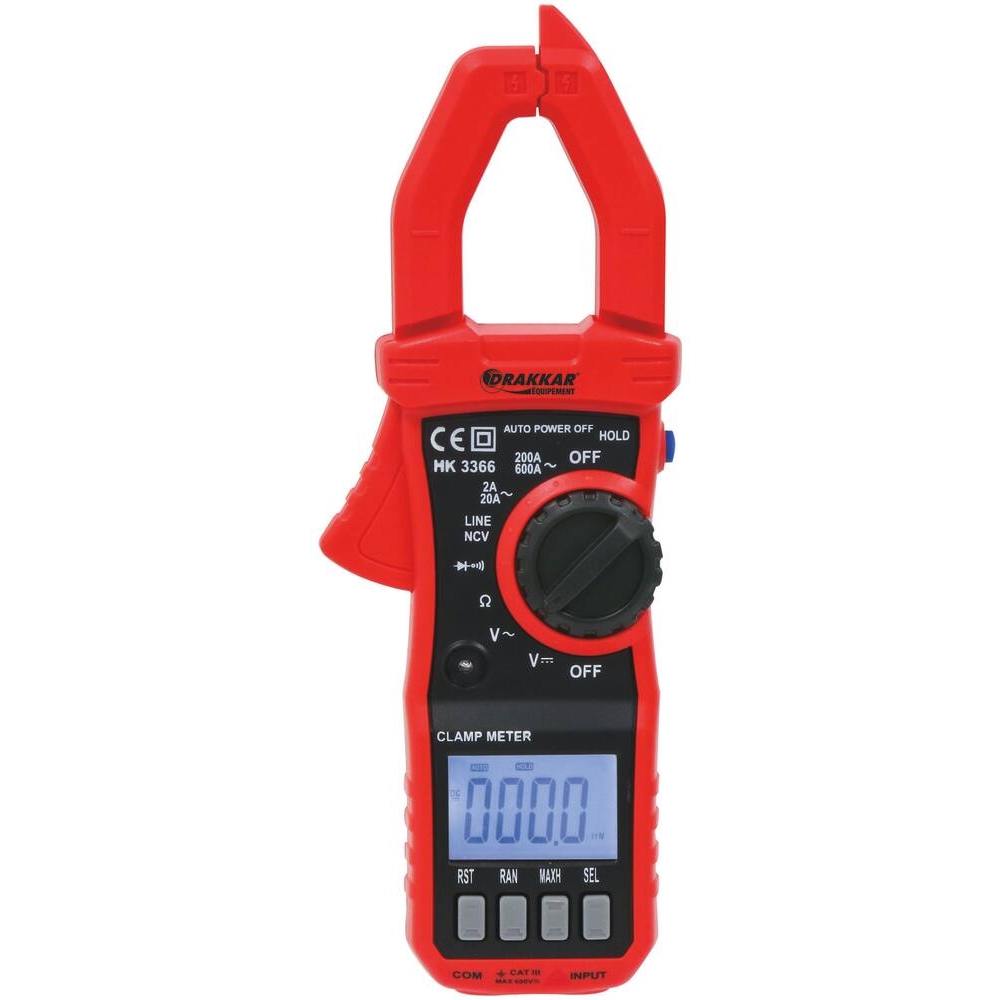

Pince ampèremétrique Cat III AC 600A - trousse DRAKKAR - 09097
Référence : S01509097
Découvrez Pince ampèremétrique Cat III AC 600A - trousse DRAKKAR - 09097 disponible à l'achat
- Protection anti chocs pour une utilisation sécurisée
- Mesure précise du courant alternatif jusqu'à 600A
- Fonction NCV pour détection sans contact des câbles sous tension
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cat III 600V.
Protection anti chocs.
Ecran LCD.
Tension continue : 200mV/2V/20V/200V/600V.
Tension alternative : 200mV/2V/20V/200V/600V.
Courant alternatif : 2A/20A/200A/600A.
Résistance : 200/2k/20k/200k/2M/20M.
Test de diode.
Test de continuité.
Echelle automatique.
Mémorisation des données.
Extinction automatique.
Alimentation : AAA x 2.
Poids : 230g.
Dimensions : 194x75x35mm.
Mâchoires Ø 23cm.

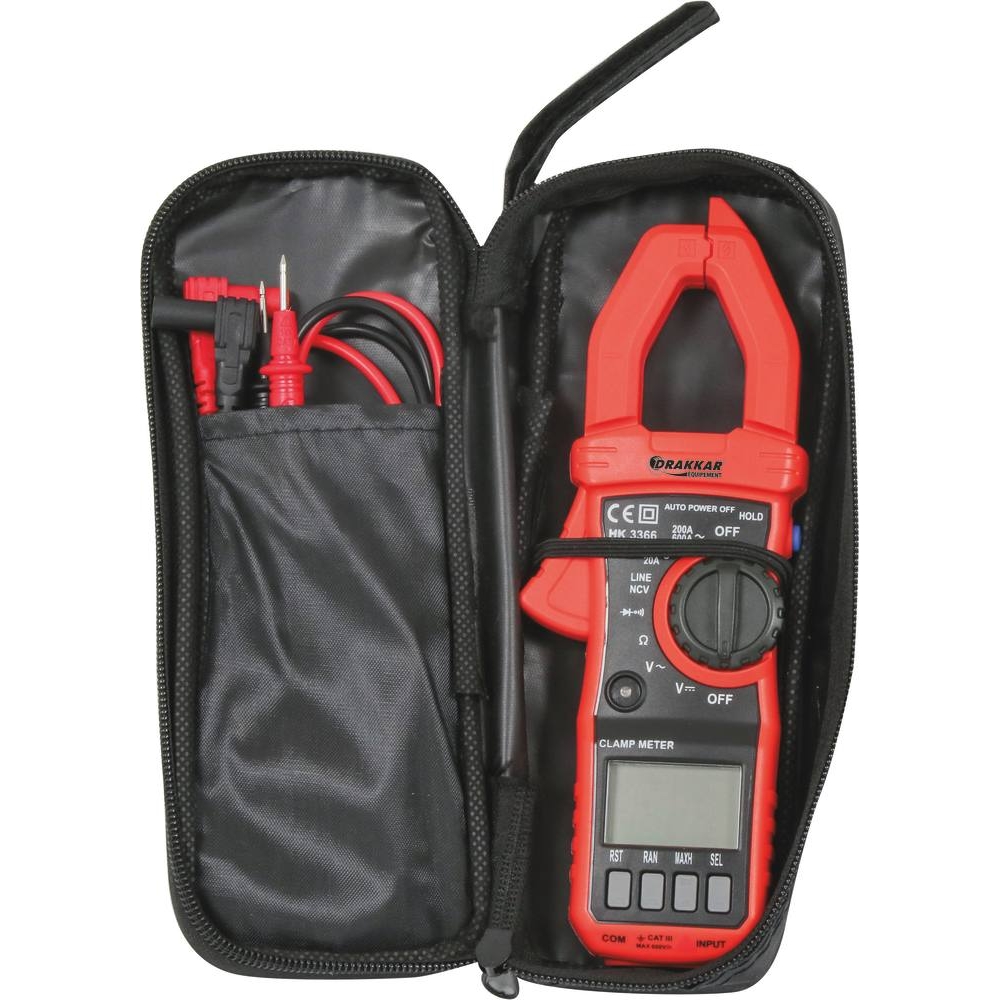

Livrée avec étui de rangement, cordons et piles.
➠ Fonction NCV : détection sans contact des câbles sous tension (dans un mur par exemple).
➠ Fonction LINE : permet de détecter les câblages et connexions défectueuses de manière automatisée et quasi immédiate.
Cat III 600V.
Protection anti chocs.
Ecran LCD.
Tension continue : 200mV/2V/20V/200V/600V.
Tension alternative : 200mV/2V/20V/200V/600V.
Courant alternatif : 2A/20A/200A/600A.
Résistance : 200/2k/20k/200k/2M/20M.
Test de diode.
Test de continuité.
Echelle automatique.
Mémorisation des données.
Extinction automatique.
Alimentation : AAA x 2.
Poids : 230g.
Dimensions : 194x75x35mm.
Mâchoires Ø 23cm.
Livrée avec étui de rangement, cordons et piles.
Cette pince intègre des fonctions de test de diode, test de continuité, échelle automatique, mémorisation des données et extinction automatique. Elle est alimentée par deux piles AAA.
Ses dimensions sont de 194 x 75 x 35 mm pour un poids de 230 g. Les mâchoires ont un diamètre de 23 cm.
Elle est livrée avec un étui de rangement, des cordons et des piles.
Parmi ses fonctionnalités avancées, elle dispose de la fonction NCV pour la détection sans contact des câbles sous tension (par exemple dans un mur) et de la fonction LINE qui permet de détecter automatiquement et rapidement les câblages et connexions défectueuses.
Ce produit est conçu pour une utilisation en catégorie de tension Cat III 600V, garantissant une sécurité élevée pour les mesures électriques en environnement professionnel.
Tension: 600V
Type: pince ampèremétrique
Dimensions: 194x75x35mm
Catégorie de tension: Cat III
Mesure de courant: AC
Pour mesurer les tensions continues ou alternatives, les câbles de sonde sont branchés sur les prises « input » (rouge) et « COM » (noir), puis la fonction correspondante est sélectionnée sur le sélecteur rotatif. La plage de mesure peut être ajustée avec le bouton « RAN » en partant d’une plage élevée vers une plage inférieure jusqu’à obtenir une valeur satisfaisante. Les câbles de test sont ensuite connectés à la source ou au circuit à mesurer, et la valeur s’affiche sur l’écran LCD.
La mesure des résistances et le test de continuité nécessitent également le branchement des câbles de sonde sur les prises appropriées, la sélection de la fonction correspondante, puis la connexion des sondes à l’élément à tester. En test de continuité, un signal sonore est émis si la résistance est inférieure à 30 Ω.
La fonction NCV (détection sans contact de tension) s’utilise en positionnant le sélecteur sur NCV et en plaçant la tête de la pince en contact avec le circuit à vérifier. Si une tension est détectée, une LED clignote et un signal sonore retentit. Cette fonction sert d’indication et doit être confirmée par d’autres moyens.
Le test LINE (reconnaissance de fil sous tension) s’effectue en positionnant le sélecteur sur LINE, en connectant le câble rouge sur « Input », puis en touchant le fil sous tension avec le fil de test rouge sans le mettre en circuit. Si le fil est sous tension, le buzzer retentit et la LED rouge clignote. Si le fil est relié à la terre sans fuite de courant importante, le buzzer ne sonne pas et la LED ne clignote pas.
En cas de dysfonctionnement, il est recommandé de ne pas utiliser l’appareil si celui-ci fonctionne anormalement ou est endommagé, et de remplacer la pile dès que le témoin de pile faible apparaît à l’écran.
La valeur mesurée s’affiche sur l’écran LCD, avec indication de la polarité pour les tensions continues, et verrouillage possible de l’affichage via le bouton « hold ». Le sélecteur doit être mis sur « OFF » lorsque l’appareil n’est pas utilisé pour prolonger la durée de vie des piles.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les plages de mesure disponibles pour cette pince ampèremétrique ?
La pince permet de mesurer la tension continue et alternative sur les plages 200mV, 2V, 20V, 200V et 600V. Pour le courant alternatif, elle couvre 2A, 20A, 200A et 600A. Elle mesure aussi la résistance sur 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ et 20MΩ.
Comment fonctionne la détection sans contact de tension (fonction NCV) ?
La fonction NCV détecte la présence de tension dans un câble sans contact direct, par exemple à travers un mur. Lorsque la tension est détectée, une LED clignote et un signal sonore retentit. Cette indication doit cependant être confirmée par d’autres moyens.
Quelle est la limite d’utilisation pour les mesures de courant supérieur à 2 A ?
Pour les mesures de courant alternatif supérieures à 2 A, la durée doit être inférieure à 10 secondes, avec un intervalle minimum de 15 minutes entre deux mesures pour éviter une surcharge.
Quelles sont les fonctions spécifiques pour tester les câblages et connexions ?
Outre la fonction NCV, la pince intègre une fonction LINE qui permet de détecter automatiquement et rapidement les câblages et connexions défectueuses. En mode LINE, le buzzer et une LED rouge signalent la présence de tension sur un fil testé.
Quels sont les critères de sécurité et conformité de ce produit ?
Ce multimètre est conforme à la norme IEC 61010 avec une catégorie de mesure CAT III 600 V, adaptée aux environnements professionnels. Il dispose d’une protection anti-chocs et d’une double isolation ou isolation renforcée pour garantir la sécurité lors des mesures.
