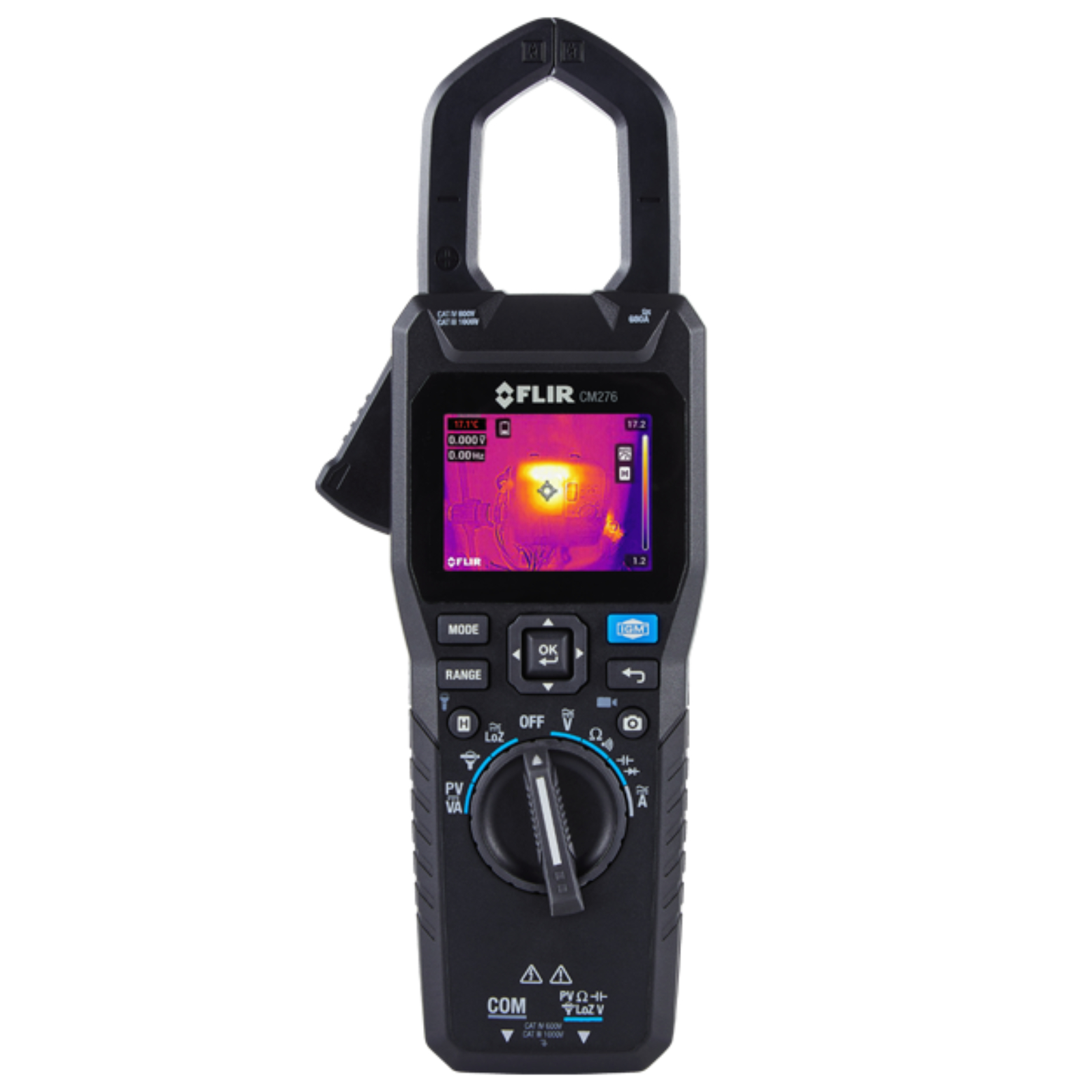

Pince ampèremétrique CM276 FLIR - 70813
Référence : M03770813
Découvrez Pince ampèremétrique CM276 FLIR - 70813 disponible à l'achat
- Caméra thermique intégrée 160 × 120 pixels pour détection rapide
- Mesure de tension AC/DC jusqu’à 1 000 V avec précision ±1,0 %
- Ouverture mâchoires 35 mm pour câbles de gros diamètre
- Stockage jusqu’à 40 000 relevés et 30 000 images thermiques
- Connectivité Bluetooth pour transfert facile des données
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

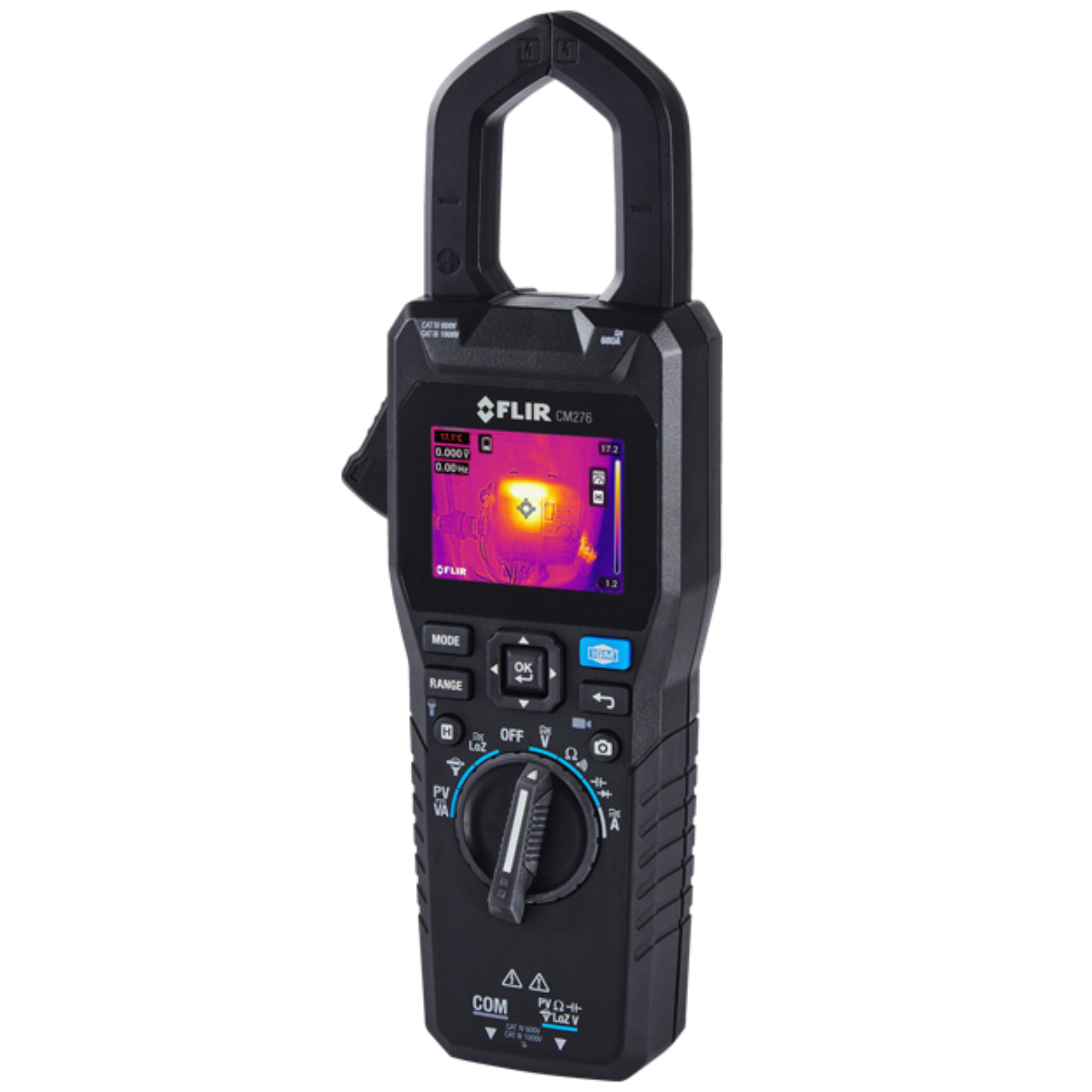

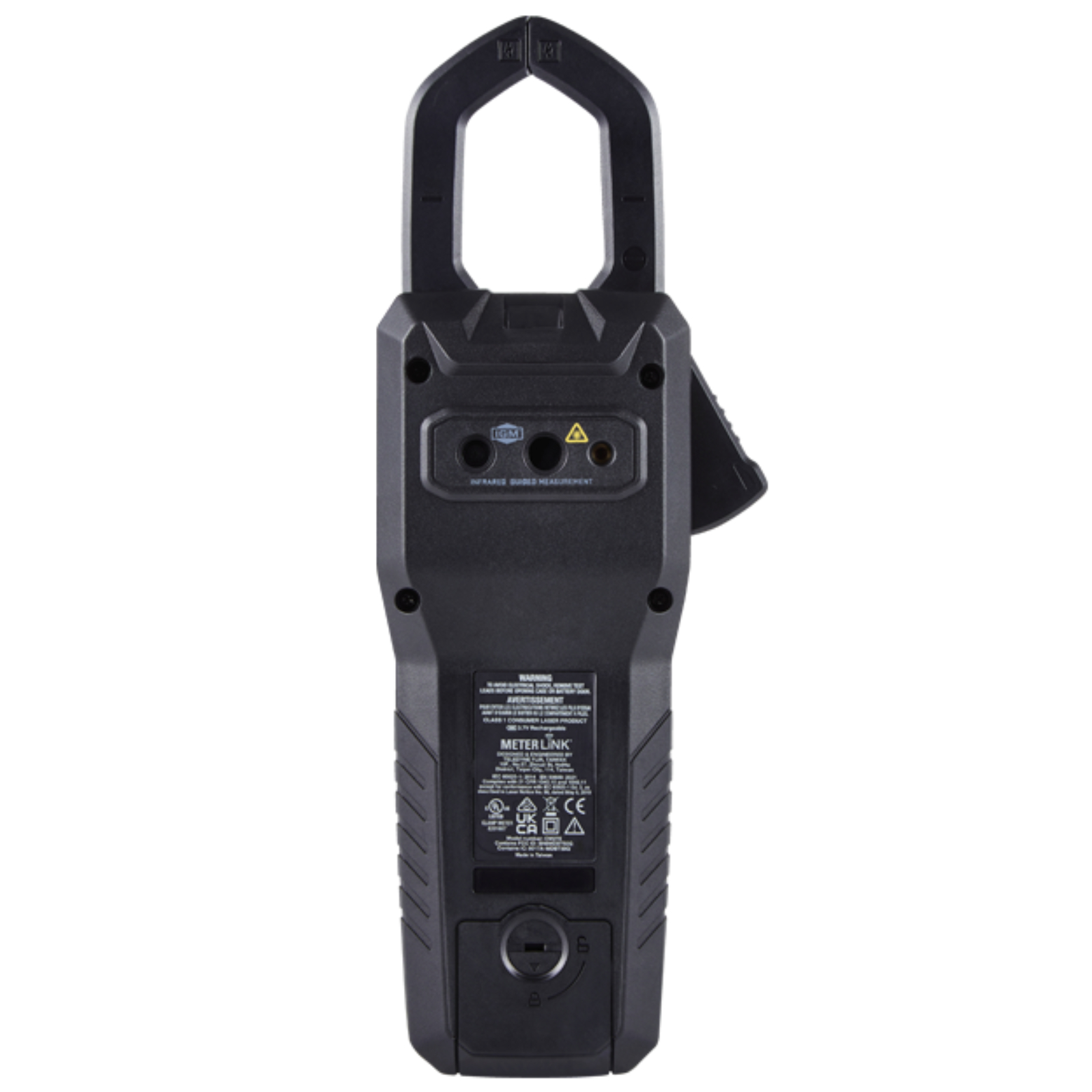

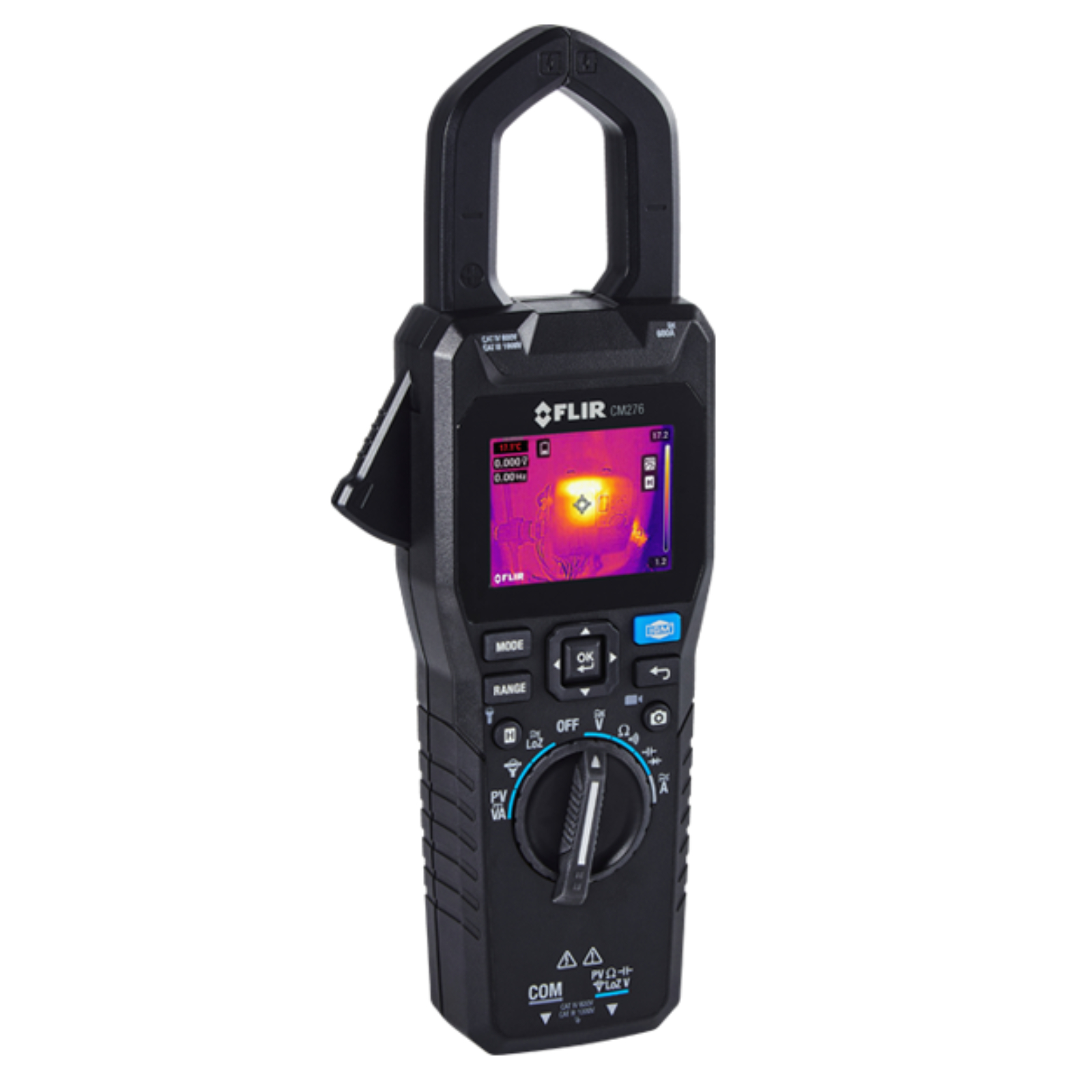

La pince ampèremétrique thermique FLIR CM276 est un instrument professionnel combinant les fonctions d’une pince ampèremétrique et d’une caméra thermique intégrée.
Elle est conçue pour les électriciens, techniciens de maintenance et professionnels de l’industrie, facilitant les opérations d’inspection et de dépannage en détectant rapidement les points chauds, surcharges et anomalies électriques tout en maintenant une distance de sécurité.
La technologie IGM (Infrared Guided Measurement) permet de localiser instantanément les zones présentant une élévation anormale de température avant de réaliser les mesures électriques.
La caméra thermique intégrée dispose d’une résolution de 160 × 120 pixels (19 200 pixels) offrant une excellente qualité d’image pour identifier efficacement les défauts sur armoires électriques, moteurs, pompes, panneaux photovoltaïques ou équipements industriels.
La pince mesure les tensions AC/DC jusqu’à 1 000 V avec une précision de ±1,0 %.
Elle offre une ouverture des mâchoires de 35 mm permettant de prendre des mesures sur des câbles de gros diamètre.
L’écran TFT couleur de 2,4 pouces affiche les mesures, menus et images thermiques.
Elle intègre également un pointeur laser de classe 1 pour une visée précise des zones inspectées.
La FLIR CM276 propose plusieurs modes de mesure avancés :
- Mesure de courant CA/CC jusqu’à 600 A avec précision allant de ±2,0 % à ±3,0 % selon le mode
- Mesure de capacité jusqu’à 1 000 µF avec ±1,0 % de précision
- Test de continuité, diode, résistance et fréquence
- Mode faible impédance (LoZ) pour éliminer les tensions fantômes
- Mode VFD (filtre passe-bas) pour mesures sur variateurs de vitesse
L’appareil dispose d’une mémoire interne permettant de stocker jusqu’à 10 jeux de 40 000 relevés scalaires et 30 000 images thermiques.
La connectivité Bluetooth associée à l’application FLIR METERLiNK facilite le transfert des données vers smartphone ou tablette pour la création de rapports et le suivi des interventions.
La pince est alimentée par une batterie LiPo rechargeable de 3,7 V et 5 400 mAh.
Elle bénéficie d’une mise hors tension automatique programmable et d’un indice de protection IP40.
Ses dimensions sont de 272 mm × 100 mm × 51,5 mm pour un poids de 560 g.
L’appareil est robuste, résistant aux chutes jusqu’à 2 m, et intègre deux lampes de travail LED blanches pour éclairer la zone d’inspection.
Le conditionnement comprend la pince FLIR CM276, des fils de test en silicone CAT IV 600 V (TA82), un câble USB type A vers type C, un étui souple, un guide de démarrage rapide et une carte de garantie FLIR.
Des accessoires optionnels sont disponibles, notamment des fils de test photovoltaïques TA85 et des prises photovoltaïques TA86 MC4.
La FLIR CM276 est idéale pour la maintenance préventive, les inspections thermiques et diagnostics électriques en milieu industriel, tertiaire ou résidentiel.
Elle répond aux exigences de sécurité CAT III 1000 V et CAT IV 600 V, et aux normes de compatibilité électromagnétique (FCC, Industrie Canada).
En résumé, la FLIR CM276 est une solution complète, intuitive et polyvalente pour les professionnels souhaitant combiner mesures électriques précises et imagerie thermique dans un seul appareil performant.
--- Cette synthèse est basée sur les informations détaillées issues de la fiche produit, du manuel utilisateur (notamment pages 6 à 20), et de la fiche technique officielle FLIR CM276.
La caméra thermique intégrée offre une résolution de 160 × 120 pixels (19 200 pixels) avec une sensibilité de 150 mK et une plage de mesure thermique de -10 °C à 300 °C. Elle dispose d’un écran TFT couleur de 2,4 pouces, d’un champ de vision de 44° × 57°, d’un microbolomètre FLIR Lepton® et propose plusieurs palettes de couleurs (Iron, rainbow, arctic, white hot, black hot). Le pointeur laser de classe 1 assure une visée précise des zones inspectées.
La pince mesure les tensions AC/DC jusqu’à 1 000 V avec une précision de ±1,0 %, le courant CA/CC jusqu’à 600 A avec une précision de ±2,0 % à ±3,0 % selon le mode, et la capacité jusqu’à 1 000 µF avec ±1,0 % de précision. Elle intègre également des fonctions de test de continuité, diode, résistance, fréquence, un mode faible impédance (LoZ) pour éliminer les tensions fantômes et un mode VFD pour mesures sur variateurs de vitesse. La fréquence de mesure est de 3 relevés par seconde.
La connectivité Bluetooth permet le transfert des données vers smartphone ou tablette via l’application FLIR METERLiNK, facilitant la création de rapports et le suivi des interventions. La mémoire interne peut stocker jusqu’à 10 jeux de 40 000 relevés scalaires et 30 000 images thermiques.
L’appareil est alimenté par une batterie LiPo rechargeable de 3,7 V et 5 400 mAh, avec une mise hors tension automatique programmable. Il présente un indice de protection IP40, pèse 560 g et mesure 272 mm × 100 mm × 51,5 mm. La pince est robuste, résistante aux chutes jusqu’à 2 m, et intègre deux lampes de travail LED blanches pour éclairer la zone d’inspection.
La FLIR CM276 répond aux exigences de sécurité CAT III 1000 V et CAT IV 600 V ainsi qu’aux normes de compatibilité électromagnétique (FCC, Industrie Canada). Elle est particulièrement adaptée à la maintenance préventive, aux inspections thermiques et diagnostics électriques en milieu industriel, tertiaire ou résidentiel.
Des accessoires optionnels sont disponibles, notamment des fils de test photovoltaïques et des prises photovoltaïques MC4, permettant une utilisation étendue dans le domaine photovoltaïque avec des plages de mesure jusqu’à 1 500 V.
En résumé, la FLIR CM276 est une solution complète, intuitive et polyvalente alliant mesures électriques précises et imagerie thermique dans un seul appareil performant.
- type : pince ampèremétrique thermique
- marque : FLIR
- modèle : CM276
- caméra thermique intégrée : oui
- résolution thermique : 160 × 120 pixels (19 200 pixels)
- technologie : FLIR IGM (Infrared Guided Measurement)
- écran : TFT couleur 2,4 pouces
- ouverture des mâchoires : 35 mm
- mesure de tension AC/DC : jusqu'à 1 000 V
- précision tension : ±1,0 %
- mesure de courant CA/CC : plage 600 A / précision de base ±2,0 %
- mesure de capacité : jusqu'à 1 000 µF / précision ±1,0 %
- test de continuité : seuil < 30 Ω signal sonore activé, > 150 Ω signal sonore désactivé
- test de diode : plage 1,5 V / précision ±1,5 %
- mode faible impédance (LoZ) : tension CA et DC plages 60 V, 600 V, 1 000 V / précision ±1,0 %
- mode VFD (filtre passe-bas) : intensité CA plage 600 A / précision ±2,0 %, tension CA plage 1 000 V / précision ±1,0 %
- fréquence de mesure : 3 relevés par seconde
- résistance : plage 60 kΩ / précision ±1,0 %
- communication : Bluetooth
- journalisation et stockage des données : 10 jeux de 40 000 relevés scalaires, 30 000 images thermiques
- alimentation : batterie LiPo rechargeable 3,7 V, 5 400 mAh
- mise hors tension automatique : programmable (arrêt, 2, 5 ou 10 minutes pour l’appareil, 5, 15 ou 30 minutes pour la lampe)
- dimensions : 272 mm × 100 mm × 51,5 mm
- poids : 560 g
- indice de protection : IP40
- lampes de travail : 2 x DEL blanches
- résistance aux chutes : 2 m
- référence fournisseur : 70813
Le principe d’utilisation repose sur la détection thermique guidée (IGM) qui localise les points chauds sans contact, avant de réaliser des mesures électriques précises. L’imagerie thermique s’active via un bouton dédié et affiche les images sur l’écran TFT couleur. L’utilisateur peut capturer des images ou vidéos thermiques, les stocker dans la mémoire interne, et les transférer via Bluetooth vers une application mobile pour analyse et suivi.
L’appareil est adapté à la mesure de tensions AC/DC jusqu’à 1000 V, courants AC/DC jusqu’à 600 A, capacités jusqu’à 1000 µF, ainsi qu’à des tests de continuité, diodes et résistances. Il propose des modes spécifiques pour éliminer les tensions fantômes (LoZ) et pour les mesures sur variateurs de vitesse (mode VFD). La fréquence de mesure est de 3 relevés par seconde.
L’utilisation prévue inclut les inspections électriques et thermiques dans des environnements industriels, tertiaires ou résidentiels, ainsi que la maintenance préventive et le diagnostic photovoltaïque avec accessoires optionnels adaptés.
En cas de fonctionnement non conforme, l’utilisateur doit notamment s’assurer que le commutateur de fonction est correctement positionné avant de commencer une mesure, déconnecter les cordons avant de changer de plage, et ne pas utiliser l’appareil si les cordons sont endommagés.
Le résultat attendu est l’obtention rapide et fiable de mesures électriques précises couplées à une imagerie thermique permettant de détecter les anomalies telles que points chauds, surcharges ou défauts électriques, avec possibilité de sauvegarder et partager les données pour un suivi efficace des interventions.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Quels sont les usages principaux de la pince ampèremétrique FLIR CM276 ?
La FLIR CM276 est conçue pour les inspections électriques et thermiques, notamment la détection de points chauds, surcharges et anomalies sur armoires électriques, moteurs, pompes, panneaux photovoltaïques et équipements industriels. Elle est adaptée aux environnements industriels, tertiaires et résidentiels, et intègre une caméra thermique pour simplifier le diagnostic à distance.
Quelles sont les plages de mesure électrique prises en charge par la FLIR CM276 ?
Cette pince mesure les tensions AC/DC jusqu’à 1000 V avec une précision de ±1,0 %. Elle supporte également un courant jusqu’à 600 A en CA/CC, avec une précision de base de ±2,0 % pour le courant CA. Elle offre des fonctions avancées comme le mode faible impédance (LoZ) et un filtre passe-bas (VFD) pour les variateurs de vitesse.
Comment fonctionne la fonction thermique intégrée et quelles sont ses caractéristiques ?
La CM276 utilise la technologie FLIR IGM (Infrared Guided Measurement) qui localise rapidement les zones chaudes avant la mesure. Sa caméra thermique Lepton® offre une résolution de 160 × 120 pixels, une plage de température de -10 °C à 300 °C, et une précision de ±3 °C ou ±3 % de la mesure. L’écran TFT couleur de 2,4 pouces affiche les images thermiques avec plusieurs palettes de couleurs.
Quels accessoires sont fournis et quels sont les accessoires optionnels compatibles ?
Le produit est livré avec la pince CM276, un jeu de fils de test silicone CAT IV 600 V (TA82), un câble USB type C vers A, un étui souple, un guide rapide et une carte de garantie. En option, il est possible d’ajouter des fiches photovoltaïques TA86 MC4, des cordons de mesure photovoltaïques TA85 et une sonde de courant flexible TA74.
Comment les données et images sont-elles stockées et transférées ?
La pince dispose d’une mémoire interne de 8 Go capable de stocker jusqu’à 10 jeux de 40 000 relevés scalaires et 30 000 images thermiques. La connectivité Bluetooth permet de transférer les données vers un smartphone ou une tablette via l’application FLIR METERLiNK pour faciliter la création de rapports et le suivi des interventions.
Quelles sont les dimensions, poids et conditions d’utilisation de la pince ?
La FLIR CM276 mesure 272 × 100 × 51,5 mm, pèse 560 g et possède une ouverture de mâchoires de 35 mm. Elle est classée IP40, résistante aux chutes jusqu’à 2 m, et fonctionne avec une batterie LiPo rechargeable de 3,7 V et 5 400 mAh, offrant une autonomie adaptée aux usages professionnels.
