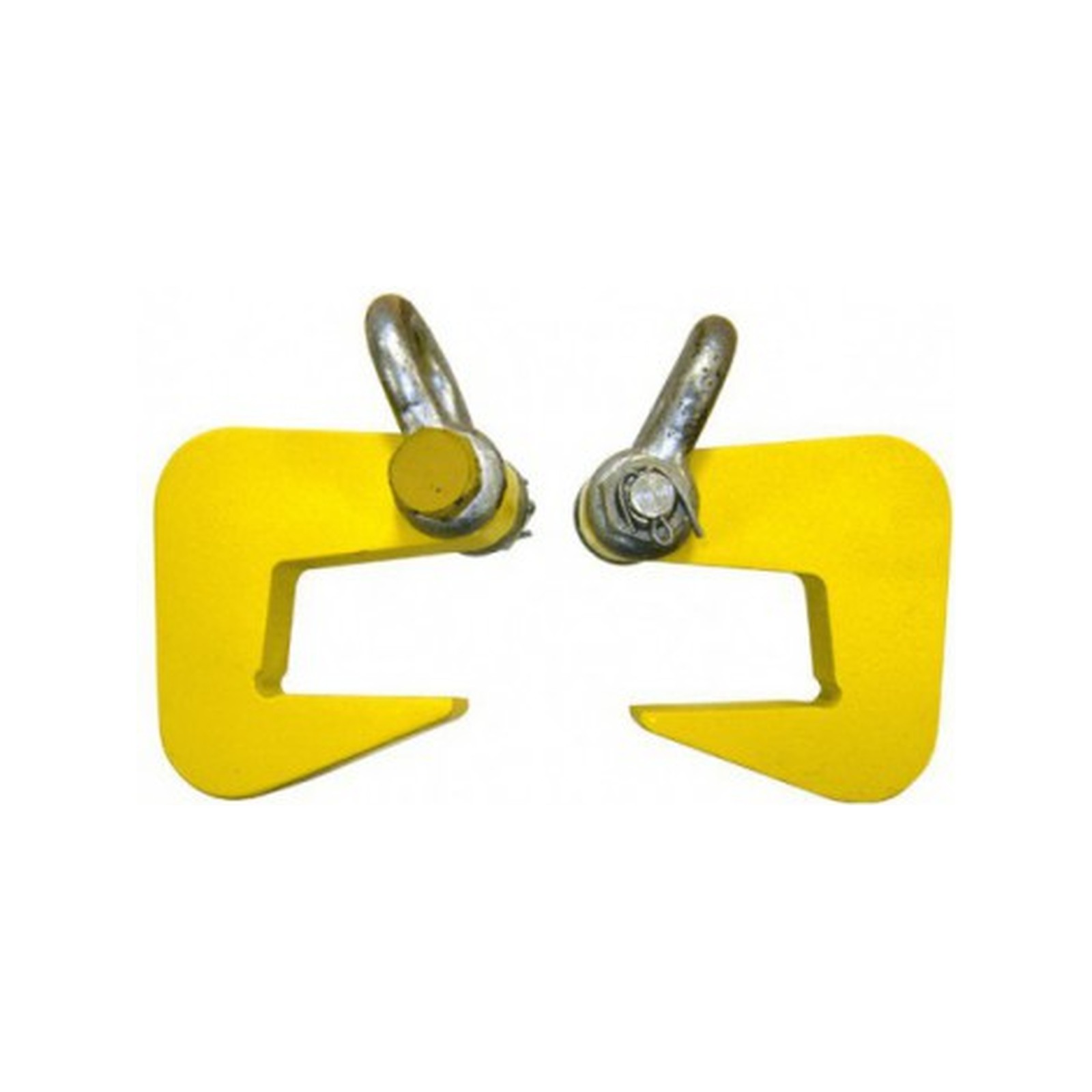

Pince lève-tuyaux ouverture 80 mm LEVAC 6097E100LB
Référence : L0236097E100LB
Découvrez Pince lève-tuyaux ouverture 80 mm LEVAC 6097E100LB disponible à l'achat
- Capacité de levage jusqu’à 10 000 kg par paire
- Ouverture maximale de 80 mm pour tuyaux épais
- Prise optimale avec angles de 30° à 45°
- Conforme à la directive 2006/42/CE pour la sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Pince lève-tuyaux conçue pour une utilisation par paire uniquement.
Elle peut être utilisée en « 2 fois 2 pinces » avec palonnier et élingue câble ou chaîne.
L'angle de tête d'élingue doit impérativement être compris entre 60° et 90° pour garantir la sécurité et la stabilité lors de la manutention.
La référence 6097E100LB présente une ouverture de 80 mm.
La capacité maximale d’utilisation (CMU) par paire est de 10 000 kg.
Les dimensions principales sont les suivantes : l'épaisseur maximale du tuyau est de 80 mm, la dimension A est de 69 mm, la hauteur H est de 115 mm, et l'épaisseur du rochet est de 40 mm.
La hauteur D est de 221 mm, la largeur E est de 195 mm et le diamètre F est de 30,3 mm.
Le poids de la paire est de 20 kg.
Cet équipement de levage est conforme à la directive 2006/42/CE et est destiné à la manutention sécurisée de tubes et tuyaux.
Il est important de respecter les angles A et B, qui doivent être compris entre 30° et 45°, pour assurer une prise optimale.
La pince est fabriquée par LEVAC, une société spécialisée dans les équipements de levage depuis 1971.
Son utilisation nécessite un montage en élingue, référence 4392.
Cette pince garantit une prise sûre et fiable pour le levage de tuyaux, avec une capacité élevée adaptée aux charges lourdes jusqu’à 10 tonnes par paire.
Cette pince est destinée au levage sécurisé de tubes et tuyaux d’une épaisseur maximale de 80 mm. Les angles A et B, correspondant à la prise sur le tube, doivent être compris entre 30° et 45° pour assurer une prise optimale. Les dimensions principales sont : 69 mm pour la dimension A, 115 mm de hauteur H, 40 mm d’épaisseur du rochet, 221 mm de hauteur D, 195 mm de largeur E et un diamètre F de 30,3 mm. Le poids total de la paire est de 20 kg.
Fabriquée par LEVAC, société spécialisée dans les équipements de levage depuis 1971, cette pince est conforme à la directive européenne 2006/42/CE relative aux équipements de levage. Elle garantit une prise sûre et fiable pour le levage de tuyaux, avec une capacité élevée adaptée aux charges lourdes jusqu’à 10 tonnes par paire.
L’utilisation de cette pince nécessite un montage en élingue respectant les angles recommandés pour assurer la sécurité et la stabilité lors des opérations de manutention. Ce produit est un équipement robuste et performant, adapté aux exigences professionnelles du levage de tubes et tuyaux.
- ouverture (mm) : 80
- cmu par paire (kg) : 10000
- épaisseur maxi tuyau : 80 mm
- a (mm) : 69
- h (mm) : 115
- épaisseur rochet (mm) : 40
- d (mm) : 221
- e (mm) : 195
- diamètre f (mm) : 30,3
- poids par paire (kg) : 20
- conforme à la directive 2006/42/ce
- angles a et b entre 30° et 45° pour prise optimale
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Cette pince lève-tuyaux est-elle compatible avec tous les diamètres de tuyaux ?
Cette pince est conçue pour des tuyaux d’une épaisseur maximale de 80 mm. L’ouverture maximale de la pince est de 80 mm, ce qui limite son usage aux tuyaux ne dépassant pas cette dimension.
Quelle est la capacité maximale de levage de cette pince lève-tuyaux ?
La capacité maximale d’utilisation (CMU) est de 10 000 kg par paire. Il est impératif d’utiliser les pinces par paire pour garantir la sécurité et la stabilité lors du levage.
Quelles sont les conditions d’installation pour assurer une prise optimale et sécurisée ?
Les angles A et B, correspondant à la prise sur le tuyau, doivent être compris entre 30° et 45° pour une prise optimale. De plus, l’angle de tête d’élingue doit être compris entre 60° et 90° pour garantir la sécurité et la stabilité lors de la manutention.
Comment doit être montée cette pince pour un usage conforme et sécurisé ?
La pince doit être montée en élingue, référence 4392, et utilisée en configuration « 2 fois 2 pinces » avec palonnier et élingue câble ou chaîne. Cette configuration est nécessaire pour assurer la sécurité et la stabilité lors des opérations de levage.
Quelles sont les dimensions et le poids de cette pince lève-tuyaux ?
Les dimensions principales sont : ouverture 80 mm, dimension A 69 mm, hauteur H 115 mm, épaisseur du rochet 40 mm, hauteur D 221 mm, largeur E 195 mm, diamètre F 30,3 mm. Le poids total de la paire est de 20 kg.
