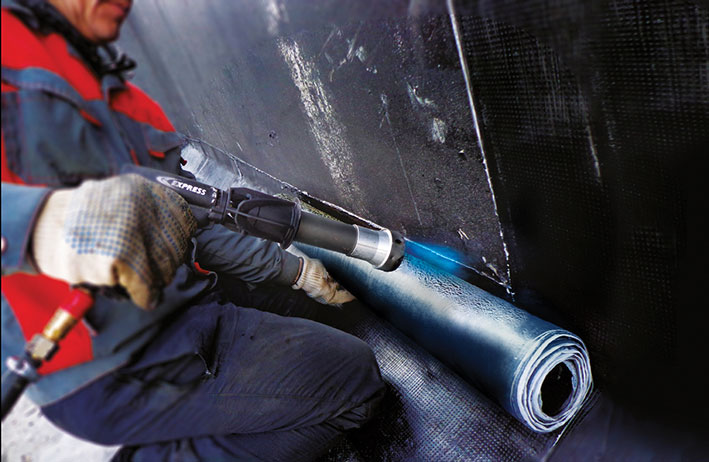

Le chalumeau RAPTOR d'étanchéité spécial relevé, référence 1029, est un outil professionnel conçu pour les interventions d’étanchéité bitumineuse de type « relevés ».
Ce chalumeau se distingue par sa légèreté, avec un poids total en bout de bras inférieur à 500 g, ce qui contribue à réduire significativement les risques de troubles musculo-squelettiques (TMS) lors d’un usage prolongé.

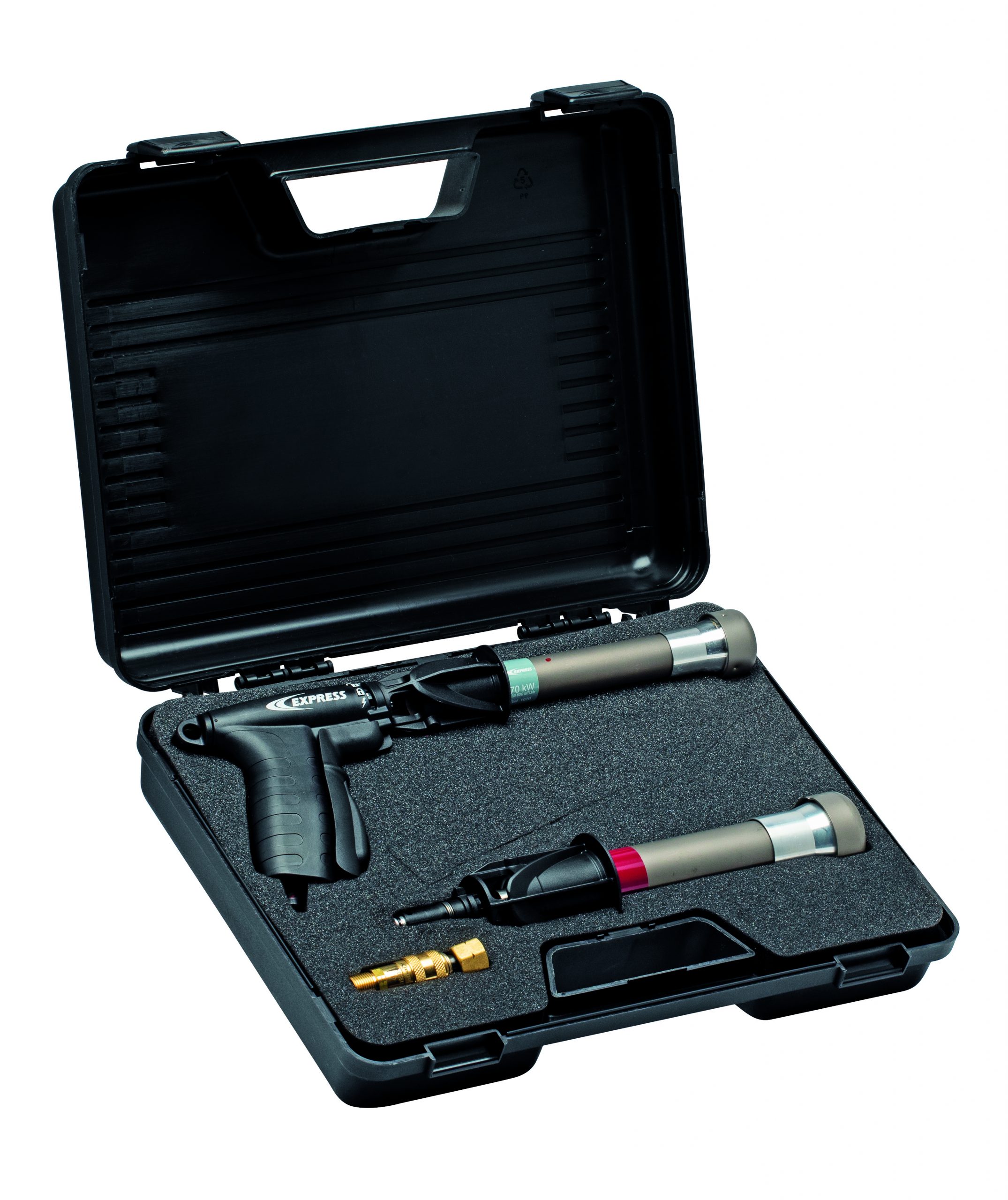

Il est simple et rapide à mettre en œuvre grâce à ses lances interchangeables de 70 kW (réf. 1070) et 90 kW (réf. 1090), fournies avec l’appareil, fonctionnant à une pression de 4 bar.
Le raccord rapide permet une connexion au tuyau en un seul clic, facilitant ainsi les changements et la manipulation sur chantier.
Le chalumeau RAPTOR est équipé d’une poignée de sécurité dite « Homme-mort » qui éteint immédiatement la flamme dès que l’utilisateur lâche la gâchette.
Cette fonction assure la sécurité en éliminant les flammes résiduelles, souvent à l’origine de départs d’incendie.
L’arrêt instantané de la flamme entraîne également une coupure de la consommation de gaz, générant ainsi des économies et une réduction des émissions de CO2.
La technologie de flamme utilisée garantit une puissance sonore très faible et une température modérée du brûleur, assurant un confort acoustique et thermique à l’utilisateur.
La flamme est ultra performante et ciblée, permettant un travail précis et maîtrisé.
L’allumage Piezo intégré dispense l’utilisateur de l’usage d’un briquet pour démarrer le chalumeau.
Le dispositif est conçu pour faciliter les opérations d’automaintenance, notamment le remplacement de l’injecteur ou du système Piezo.
Caractéristiques techniques principales :

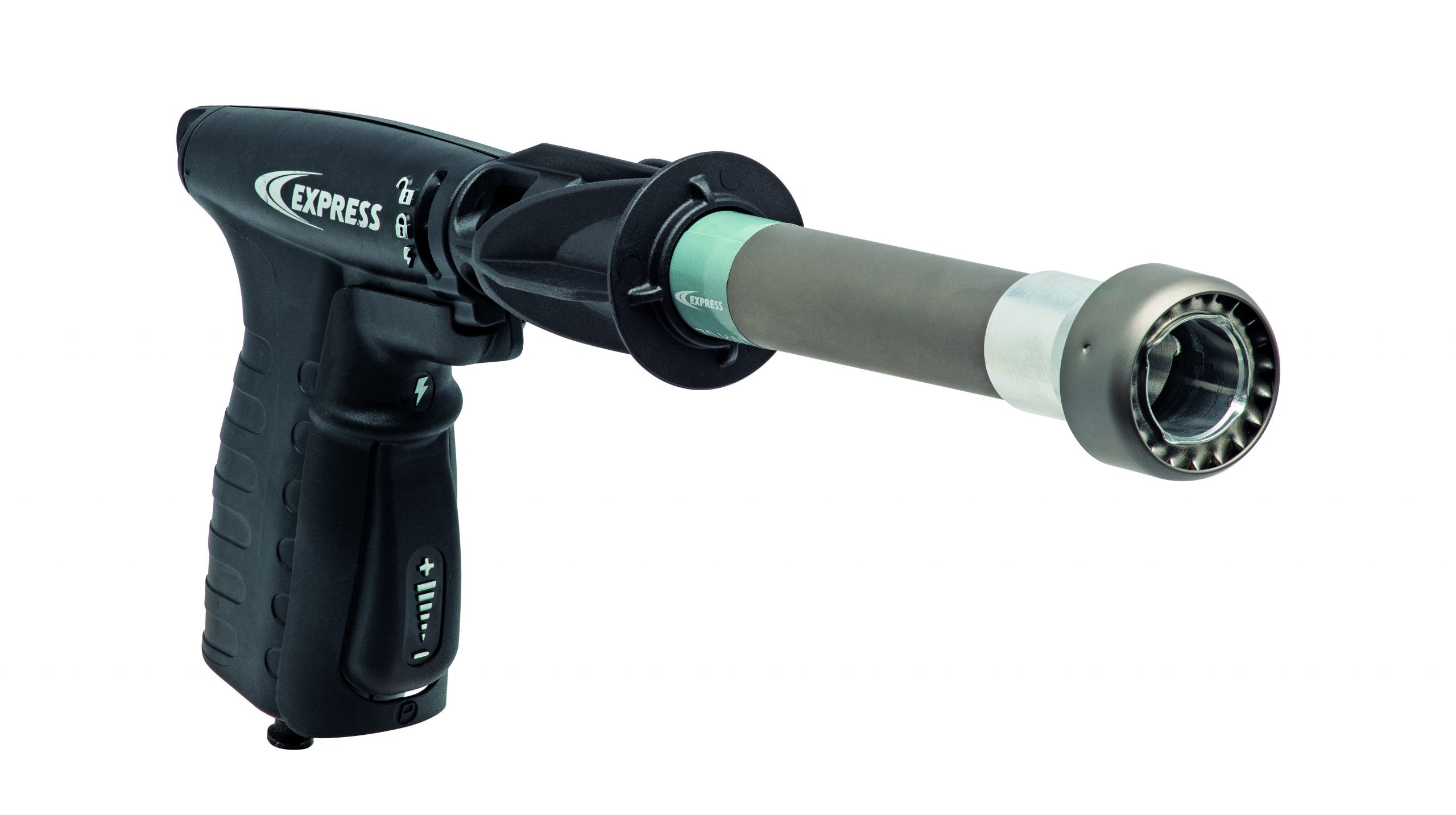

- La lance 70 kW pèse 170 g, avec un débit de gaz de 5,22 kg/h à 4 bar.

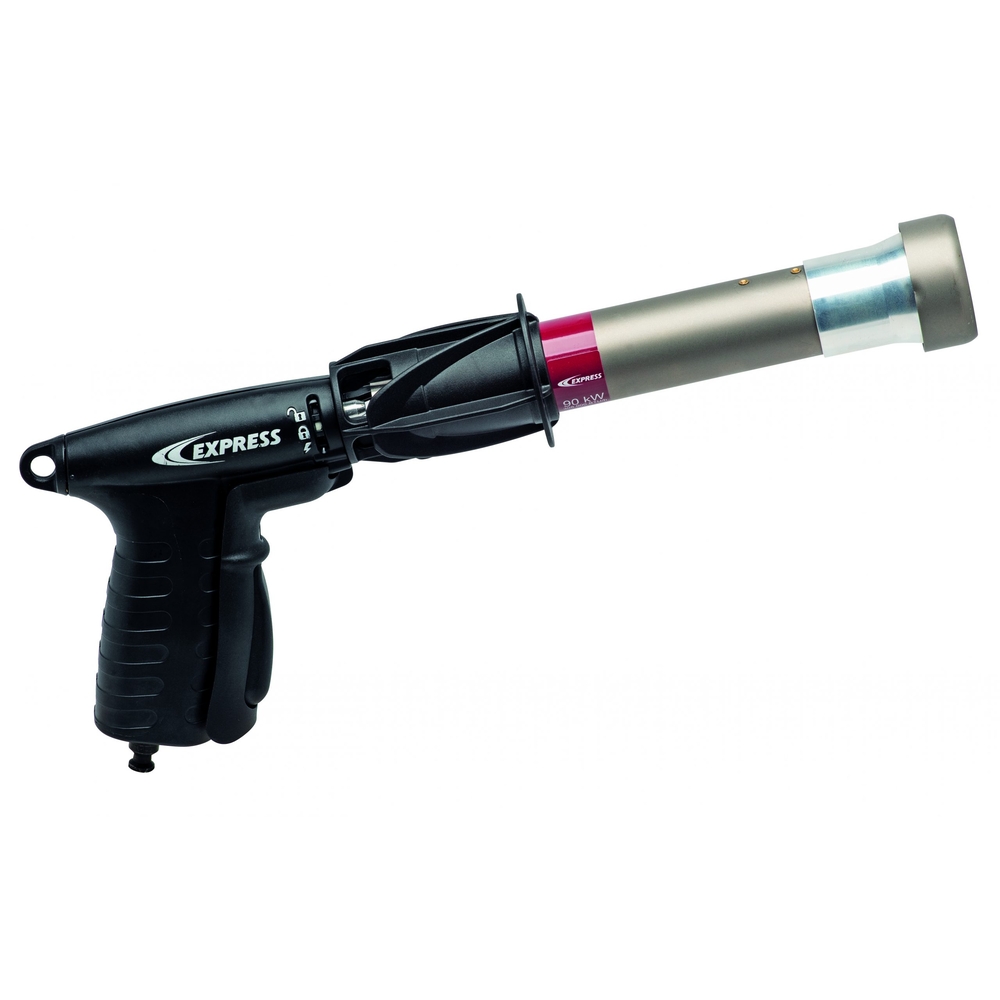

- La lance 90 kW pèse 210 g, avec un débit de gaz de 6,77 kg/h à 4 bar.
- La masse totale avec poignée est respectivement de 494 g pour la lance 70 kW et 570 g pour la lance 90 kW.
Le chalumeau est destiné à être utilisé exclusivement avec des bouteilles de propane de 13 kg ou 35 kg, régulées à 4 bar, via un détendeur Express réf. 684.
L’usage d’autres types de bouteilles de gaz est déconseillé et potentiellement dangereux.
L’appareil doit être utilisé uniquement dans des locaux suffisamment ventilés pour assurer la sécurité et éviter la formation de mélanges gazeux dangereux.
Le chalumeau RAPTOR ne doit être utilisé qu’en usage intermittent et ne convient pas pour une utilisation en poste fixe.
Il est recommandé de ne pas utiliser de tuyau flexible de plus de 20 mètres.
Pour la sécurité, le chalumeau doit être éteint avant de dévisser la bouteille de gaz, et le raccord rapide doit être déconnecté après chaque usage afin d’éviter toute pression résiduelle.
Il est conseillé d’attendre le refroidissement complet de l’appareil avant son rangement.
Le chalumeau est conçu pour un usage professionnel et doit être manipulé uniquement par des utilisateurs formés.
Les réparations doivent être effectuées exclusivement par le fabricant ou un service agréé pour des raisons de sécurité.
Enfin, le nettoyage extérieur de l’appareil se fait simplement avec un chiffon humide pour maintenir sa propreté.
Il est important de protéger l’appareil contre les chocs et les sollicitations extrêmes (flammes, passages de véhicules, etc.).
Ce chalumeau allie légèreté, sécurité renforcée, précision d’utilisation et respect de l’environnement grâce à ses économies de gaz et à la réduction des émissions.
Il constitue un outil performant et ergonomique pour les travaux d’étanchéité bitumineuse en relevé.
Votre produit GUILBERT EXPRESS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GUILBERT EXPRESS
33 AVENUE DU MARECHAL DE LA LETTRE DE T
94127 - FONTENAY SOUS BOIS
France
commandes@express.fr
Ce pistolet est conçu exclusivement pour les interventions d’étanchéité bitumineuse de type « relevés » avec des bouteilles de gaz propane de 13 kg ou 35 kg, régulées à 4 bars. Il est destiné à un usage intermittent uniquement et ne doit pas être utilisé en poste fixe. L’utilisation d’un tuyau souple de plus de 20 mètres est interdite.
La lance se monte sur le corps de l’appareil en orientant la pointe et le repère blanc de la bague vers le pictogramme correspondant. Le raccord rapide se visse sur l’écrou du tuyau de gaz puis se connecte à la poignée du pistolet. Pour démarrer, il suffit d’appuyer légèrement sur la partie haute de la gâchette pour ouvrir le gaz, puis d’appuyer à fond pour déclencher l’allumage piezo. La partie basse de la gâchette permet de régler le débit de gaz.
Le pistolet est équipé d’une poignée de sécurité « homme-mort » qui éteint immédiatement la flamme dès que la gâchette est lâchée, éliminant ainsi les flammes résiduelles et réduisant les risques d’incendie. L’appareil ne doit être utilisé qu’avec des joints en bon état et sans fuite. En cas d’odeur de gaz, il faut immédiatement déplacer l’appareil à l’extérieur dans un endroit bien ventilé, sans source d’inflammation, et ne jamais chercher les fuites avec une flamme, mais uniquement avec de l’eau savonneuse.
L’utilisation doit se faire dans des locaux suffisamment aérés, en respectant les exigences nationales pour assurer une alimentation en air de combustion et éviter la formation de mélanges gazeux dangereux. Il est interdit de diriger le brûleur vers une personne ou des matériaux combustibles. Après usage, il faut fermer le robinet de la bouteille de gaz avant de relâcher la gâchette et éviter toute torsion du tuyau souple.
Le piezo-gâchette est un organe démontable et remplaçable. En dehors de cette pièce, il est interdit de démonter ou modifier l’appareil. Le nettoyage extérieur se fait avec un chiffon humide pour maintenir l’appareil propre. Toute réparation doit être effectuée par le fabricant ou un professionnel habilité pour garantir la sécurité et la conformité.
