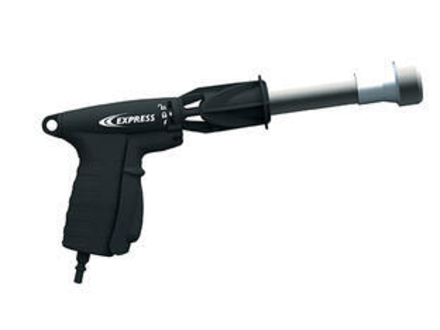

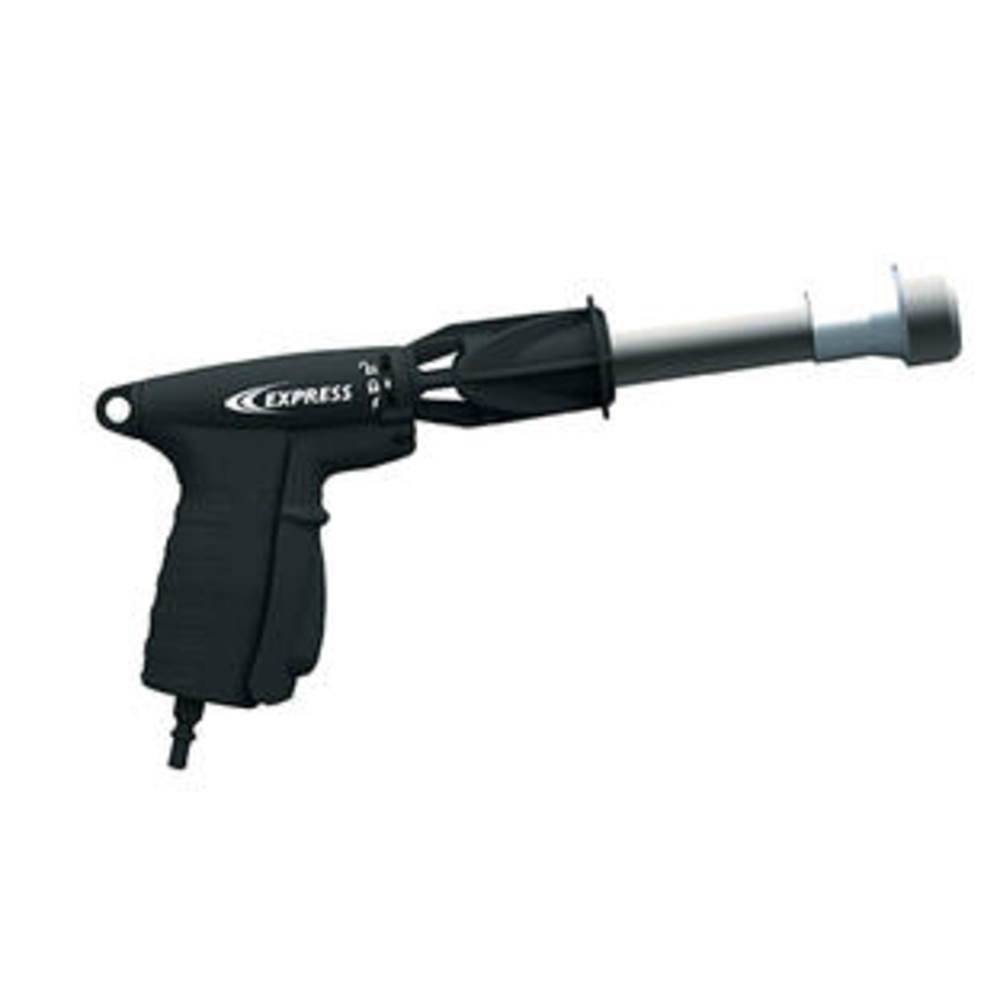

Chalumeau RAPTOR d'étanchéité spécial relevé lances 30/70kW et un manche 660 GUILBERT EXPRESS - 1027

Le chalumeau RAPTOR d'étanchéité spécial relevé lances 30/70kW avec manche 660 GUILBERT EXPRESS est un outil professionnel conçu pour des applications de collage, de réparation et d’étanchéité.

Ce chalumeau fonctionne exclusivement avec des bouteilles de gaz propane de 13 kg ou 35 kg, régulées à 4 bars, à l’aide d’un détendeur Express (réf. 684).
Il est équipé d’une poignée ergonomique avec sécurité « Homme-mort » pour un usage sécurisé.
Le chalumeau dispose d’un allumage synchronisé avec suppression de la veilleuse, et d’un réglage de la flamme à une main pour un maniement facile et précis.
Il est adapté à une utilisation intermittente, idéale pour les travaux en extérieur dans des locaux suffisamment ventilés.

Les lances disponibles sont de différentes puissances adaptées aux besoins spécifiques :
- La lance 30 kW a un débit de gaz nominal de 2,58 kg/h, une masse de 158 g et un bruit de 77 dBA.
- La lance 70 kW a un débit de gaz nominal de 5,22 kg/h, une masse de 170 g et un bruit de 79 dBA.
Ces lances sont spécialement conçues pour le travail en relevé ou en plein.

Le chalumeau est léger, avec une masse totale (lance + poignée) de 476 g pour la lance 30 kW et 494 g pour la lance 70 kW.
La flamme est réglable en continu pour s’adapter à la tâche, et le volume sonore est faible, ce qui améliore le confort d’utilisation.

L’assemblage est simple : la lance se fixe sur le corps du chalumeau en alignant les repères blancs, puis en serrant l’écrou de fixation.
Le raccord rapide permet une connexion aisée et sécurisée au tuyau de gaz et au manche Express via un raccord 3/8 G.

Pour la mise en route, il suffit de tourner l’écrou de la lance en position ouverture, d’appuyer légèrement sur la partie haute de la gâchette pour libérer le gaz, puis d’appuyer à fond pour déclencher l’allumage piezo.
Le fonctionnement optimal de l’allumage nécessite que l’étincelle se produise dans la demi-seconde suivant l’ouverture du gaz.
La pression du gaz est ajustable par la partie basse de la gâchette.

Après usage, il est recommandé de fermer d’abord la vanne de la bouteille de gaz, puis d’éteindre la flamme et de relâcher la gâchette.
Le raccord rapide doit être déconnecté pour éviter toute pression résiduelle dans l’appareil.
Il est important d’éviter toute torsion excessive du tuyau flexible, qui ne doit pas dépasser 20 mètres de longueur.

Le chalumeau RAPTOR est destiné à un usage professionnel uniquement, par des utilisateurs formés.
Les réparations doivent être effectuées exclusivement par le fabricant pour des raisons de sécurité.
L’appareil doit être protégé contre les chocs et les sollicitations extrêmes.
Le nettoyage s’effectue avec un chiffon humide pour préserver la propreté extérieure.

Enfin, il est impératif d’utiliser le chalumeau dans des locaux bien ventilés afin d’assurer un apport d’air de combustion suffisant et d’éviter la formation de mélanges gazeux dangereux.
L’appareil ne doit jamais être dirigé vers une personne ou des matériaux combustibles.

Ces informations sont issues de la fiche technique (page 1) et de la notice d’utilisation détaillée (pages 1 et 2) fournies par GUILBERT EXPRESS.

• Énergie : propane
• Allumage synchronisé avec suppression de la veilleuse
• Poignée sécurité « Homme-mort »
• Réglage de la flamme d'une seule main
• Légèreté : masse totale avec poignée 476 g (lance 30 kW), 494 g (lance 70 kW)
• Puissances disponibles des lances : 30 kW, 70 kW, 90 kW, 160 kW
• Débit de gaz nominal : 2,58 kg/h (30 kW), 5,22 kg/h (70 kW), 6,77 kg/h (90 kW), 11,8 kg/h (160 kW)
• Diamètre du brûleur : 35 mm (30 kW), 41 mm (70 kW), 50 mm (90 et 160 kW)
• Longueur de flamme (Lf) : 250 mm (30 kW), 350 mm (70 et 90 kW), 1100 mm (160 kW)
• Volume sonore : 77 dBA (30 kW), 79 dBA (70 kW), 81 dBA (90 et 160 kW)
• Raccord rapide 3/8 G pour connexion au tuyau de gaz et manche Express
• Utilisation intermittente recommandée, en locaux bien ventilés
• Assemblage simple par fixation de la lance avec écrou de serrage

Le chalumeau RAPTOR d'étanchéité fonctionne exclusivement avec des bouteilles de gaz propane de 13 kg ou 35 kg, régulées à 4 bars, et doit être utilisé avec un détendeur Express référence 684. L'appareil est destiné à un usage professionnel intermittent et ne doit pas être utilisé en poste fixe.

Pour assembler le chalumeau, la lance se place sur le corps de l’appareil en orientant la pointe et le repère blanc de la lance vers le pictogramme « position ouverte » du corps. La lance est ensuite fixée en tournant l’écrou jusqu’à ce que le repère blanc soit face au pictogramme « position fermée ». Le kit de raccord rapide se visse sur l’écrou du tuyau de gaz, puis se connecte à la poignée du chalumeau. Ce kit permet un changement rapide des outils.

Pour la mise en route, tourner l’écrou de la lance en position « fonctionnement ». Tenir le chalumeau par la poignée en dirigeant le brûleur vers une zone non dangereuse. Appuyer légèrement sur la partie supérieure de la gâchette pour ouvrir l’arrivée de gaz (un bruit caractéristique est audible), puis appuyer à fond pour déclencher l’allumage. La flamme doit s’allumer dans un délai d’environ une demi-seconde après l’ouverture du gaz. Pour ajuster la puissance, appuyer sur la partie basse de la gâchette pour augmenter ou diminuer le débit de gaz. Relâcher la gâchette pour éteindre l’appareil.

L’appareil ne doit être utilisé que dans des locaux suffisamment ventilés afin d’assurer une bonne alimentation en air de combustion et éviter la formation de mélanges dangereux de gaz non brûlés.

Après utilisation, fermer d’abord le robinet de la bouteille de gaz, attendre l’extinction de la flamme, puis relâcher la gâchette. Débrancher le raccord rapide pour éviter que l’appareil reste sous pression. Il est recommandé d’éviter les efforts de torsion sur le tuyau flexible, qui ne doit pas dépasser 20 mètres de longueur.

Avant de ranger le chalumeau, attendre son refroidissement complet et vérifier qu’il est bien éteint avant de dévisser la bouteille de gaz.

La gâchette piezoélectrique est un élément démontable et remplaçable. Aucun autre démontage ou modification de l’appareil ne doit être effectué.

En cas de fuite de gaz (odeur), il faut immédiatement mettre l’appareil à l’extérieur, dans un endroit très ventilé, sans source d’inflammation, pour localiser et arrêter la fuite. Il est interdit de chercher les fuites avec une flamme ; il faut utiliser de l’eau savonneuse.

Le chalumeau est destiné à un usage intermittent, exclusivement par des utilisateurs formés et expérimentés. Il ne doit pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, sauf sous surveillance ou instruction préalable. Il est important de protéger l’appareil contre les chocs et sollicitations extrêmes et de le nettoyer à l’extérieur avec un chiffon humide.

Enfin, il est strictement interdit de diriger le brûleur vers une personne ou des matériaux combustibles.

Ce résumé est conforme aux indications d’utilisation et d’usage précisées dans la notice d’emploi multilingue (pages 1 et 2) et la fiche technique (page 1).
